Розробка конвертера MAF/VAF, Принцип роботи MAF

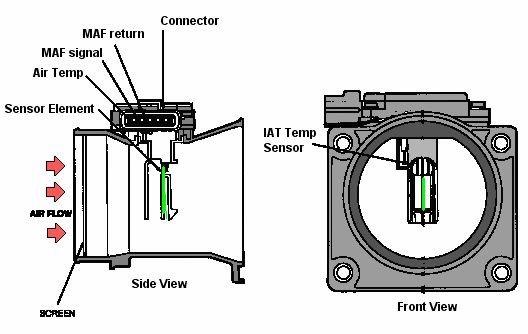

Витратомір повітря включає чутливий елемент, встановлений усерединітруби з відомою площею прохідного перерізу (CSA, cross sectionalsurface area). Принцип роботи витратоміра полягає у вимірюваннівтрати тепла вбудованого в нього нагрітого дроту або плівки, відповідно кількості тепла, що віддається цим чутливим елементомпотоку повітря, що проходить по трубі Чим більше маса повітря, щообтікає чутливий елемент, тим інтенсивніше він охолоджується цимповітрям. Повітря через трубу витратоміра Далі на основі напругивихідного сигналу витратоміру блоком управління обчислюєтьсярозрахункове значення масової витрати повітря.
на фішці подаються дані…
наскільки я розумію в даному прикладі тут лінійна вольтхарактеристика (Toyota 22204-21010 MAF Датчик витрати повітря)
Коментарі16
Робити на pic16f1713 або pic16f1716. Він має внутрішній ЦАП і АЦП.
www.maf2maf.com/?author=1інформація по сименс датчику ... мануалі, різні таблички ...
studopedia.net/2_17716_ti…-inzhektornih-sistem.html ось ще ознайомимося з типами інжекторів, теж знадобитися
це я в курсі, тому що я працюю на сервісі електриком, і як працюють системи вприскування я в курсі, зараз я зосереджую питання на одному датчику, який вже всіх дістав ...
так, якщо хочеш просто піти від термоелементу, наприклад на крильчатку або щось подібне, то може потрібно підібрати елементну частину так, щоб напруга, що виходить, на сигнал мозку і кількість повітря збігалася з необхідним параметром ... шляхом змен...
Є московська контора яка це все реалізувала. У двох словах однокристалка перетворююча сигнал з МАФ на сигнал для ЕБУ як з ваф. Вентелював цю тему. Достатньо однокристалки мікрочіп з норм цап і ацп. Графіки одного та іншого датчика в інтернеті є. Поті...
сам розумієш Січень 7,2 щоб реалізувати потрібні норм витрати ... а тут шукаю бюджетний варіант ... Ну і доставка з Москви ... сам розумієш ...
Витрати норм. Але в результаті можна вийти на економію в 20-30% ніж у майбутньому їх перекрити. Наприклад у мотроні 4.1 упорскування одночасне в 1.5 - попарно-паралельне, в січні 7.2 - фазоване. , у мотрона 1.5 та січня резистор. У січня є ДД, що доз...
Найбюджетніший варіант це ДПДЗ з Ланоса від ВТН. ) І про лопату можна забути. ) 80 грн і один вечір.
наскільки я повню ти у нас сис адмін, а як у тебе з програмуванням?
Сісадмін і програміст це різні професії.
я так чисто запитати, а раптом у тебе з програмуванням мікроконтролерів непрохане ставлення, програміст може працювати з системою)))))
Ну мікроконтролерами є бажання зайнятися... Але руки не доходять.
у мене їсть досвід, але тільки двома мовами, і ті LD і FBD і трохи ST... на С+ і Джавах та інших взагалі туго... тільки користь від того, створити новий мікрокон - дорого, можна просто використовувати наявне, про що ти вже писав, це ефективніше
Правильно все зрозумів, є навіть інфа по напрузі на виході є мануалі начебто, заміряти можна на контактах витратоміра (4-3 - 5В; 4-2 - 0.25-4.8В; 4-1 - 2.5В). Все це заводитися в мозок, а від туди з нехитрою формулою подається інформація на упорскува...
хмнадо розкинути мізками ... ну і мануал шас гортатиму ...
