Про системи ESP

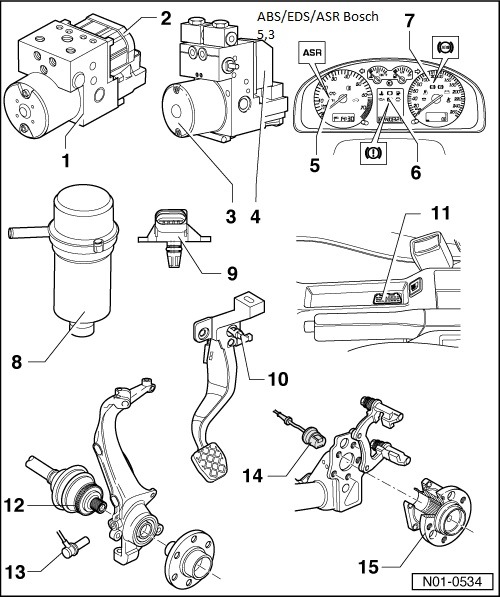

ABS/EDS/ASR Bosch 5, 3
1 — Гідравлічний блок ABS -N55-
Місце установки:ліворуч в моторному відсіку
Гідравлічний блок складається з наступних компонентів:Поворотнийнасос ABS -V39-
Клапанний блок (містить впускні і випускні клапани) Поворотнийнасос ABS -V39- і клапанний блок забороняється від'єднувати одинвід одного
2 — Блок керування ABS -J104-
? :зліва в моторному відсіку на блоці гідравліки.
3 — Гідравлічний блок ABS/EDS або ABS/EDS з ASR -N55-
?
Гідравлічний блок складається з наступних компонентів:Клапаннийблок (містить впускні та випускні клапани)
? Поворотний насос ABS -V39- і клапанний блок забороняєтьсявід'єднувати один від одного
Характерна ознака:
Зовні відрізняється тільки за різними номерами запчастин длягідравлічних блоків.
4 - Блок управління ABS/EDS або ABS/EDS з ASR-J104-
? місце установки:зліва в моторному відсіку на блоцігідравліки.
Характерна ознака:
Зовні відрізняється тільки за різними номерами запчастин длягідравлічних блоків.
За наявності системи ASR роз'єм джгута проводки для блоку керування-J104- має 5 додаткових контактів (31 контакт).розташування:вставка на панелі керування
6 — Контрольна лампа гальмівної системи -K118-
? розташування:вставка на панелі керування
7 — Контрольна лампа ABS -K47-
? розташування:вставка на панелі керування
8 — Вакуумний насос підсилювача гальм -V192-
? є не у всіх автомобілях? Місце встановлення:зліва в моторномувідсіку
9 — Датчик тиску для підсилювача гальм -G294-
? є не у всіх автомобілях? місце установки:у вакуумному шлангу напідсилювачі гальмівного приводу
10 - Вимикач сигналу гальмування -F-
11 - Діагностичний роз'єм
? Місце встановлення до модельного року 2000:під накладкою поряд зручкою важеля ручного гальма
? Місце встановлення з модельного року 2001:під полицею з бокуводія
12 — Ротор переднього правого та лівого датчика числа обертів
13 — Передній правий датчик числа обертів -G45-/передній лівийдатчик числа обертів -G47-
14 — Задній правий датчик числа обертів -G44-/задній лівий датчикчисла обертів -G46-
(малюнок для передньопривідних автомобілів)
(автомобілі з переднім приводом)
(автомобілі з повним приводом)
15 — Ротор заднього правого та лівого датчика числа обертів
(малюнок для передньопривідних автомобілів)

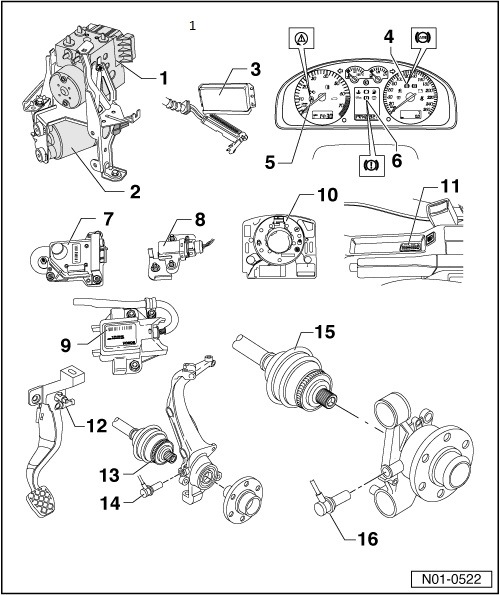

ABS/EDS/ASR/ESP Bosch 5.3 до 2000 модельного року
1 — Гідравлічний блок ABS -N55-
? Місце встановлення:зліва в моторному відсіку
Гідравлічний блок складається з наступних компонентів:
? Поворотний насос ABS-V39-
? Клапанний блок (містить впускні та випускні клапани)
? Поворотний насос ABS -V39- і клапанний блок забороняєтьсявід'єднувати один від одного
2 — Гідронасос системи регулювання динаміки руху -V156-
Гідравлічний насос системи регулювання динаміки руху складається знаступних компонентів:< br/>
? Датчик тиску в гальмівній системі 1-G201-
? Гідравлічний насос системи ESP-V156- і датчик тиску в гальмівнійсистемі 1 -G201- забороняється від'єднувати один від одного.
3 — Блок керування ABS/EDS/ASR та ESP-J104-
> ? Місце встановлення:на боці переднього пасажира під обшивкоюпідлоги біля передньої стінки.
4 — Контрольна лампа ABS -K47-
? розташування:вставка на панелі керування
5 — Контрольна лампа ESP та ASR -K155-
? розташування:вставка на панелі керування
6 — Контрольна лампа гальмівної системи -K118-
? розташування:вставка на панелі керування
7 — Датчик обертання навколо вертикальної осі -G202-
? для некодованих блоків керування/для кодованих блоків керування> Поз 9? Місце встановлення:у зоні ніг водія під обшивкоюпідлоги.
8 — Датчик поперечних прискорень -G200-
? для некодованих блоків керування/для кодованих блоків керування> Поз 9? Місце встановлення:у зоні ніг заднього лівого пасажирапід обшивкою підлоги.
9 — Комбінований датчик поперечних прискорень -G200- та датчикобертання навколо вертикальної осі -G202-
? зібраний в одному корпусі? Місце встановлення:під заднімсидінням
10 — Датчик кута повороту рульового колеса -G85-
? Місце встановлення:на рульовій колонці між рульовим колесом іблоком підрульових перемикачів.
11 — Діагностичний роз'єм
? Місце встановлення:під накладкою поруч із рукояткою важеляручного гальма
12 — Вимикач стоп-сигналу -F- та датчик на педалі гальма -F47-
13 — Ротор переднього правого та лівого датчика числа обертів
14 — Передній правий датчик числа обертів -G45-/передній лівийдатчик числа обертів -G47-
15 — Ротор заднього правого та лівого датчика числа обертів
<
16 — Задній правий датчик числа обертів -G44-/задній лівий датчикчисла обертів -G46-
(малюнок для повнопривідних автомобілів)

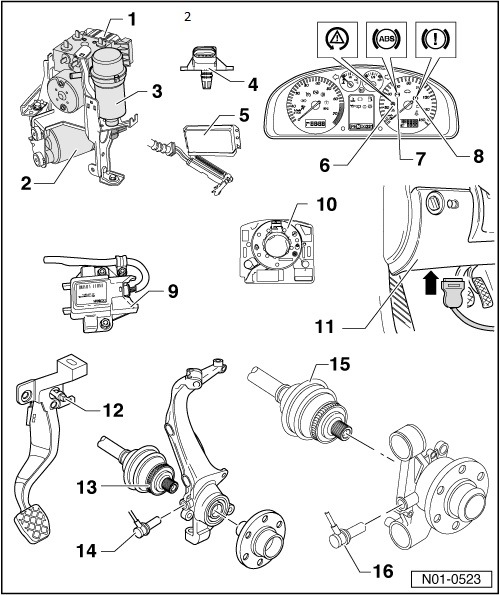

ABS/EDS/ASR/ESP Bosch 5.3 з 2001 модельного року 1 - Гідравлічнийблок ABS -N55-
? Місце встановлення:зліва в моторному відсіку
Гідравлічний блок складається з наступних компонентів:
? Поворотний насос ABS-V39-
? Клапанний блок (містить впускні та випускні клапани)
? Поворотний насос ABS -V39- і клапанний блок забороняєтьсявід'єднувати один від одного
2 — Гідронасос системи регулювання динаміки руху -V156-
Гідравлічний насос системи регулювання динаміки руху складається знаступних компонентів:< br/>
? Датчик тиску в гальмівній системі 1-G201-
? Гідравлічний насос системи ESP -V156- і датчик тиску в гальмівнійсистемі 1 -G201- забороняється від'єднувати один від одного.
3 — Вакуумний насос підсилювача гальм -V192-
? є не у всіх автомобілях? Місце встановлення:зліва в моторномувідсіку
4 — Датчик тиску для підсилювача гальм -G294-
? є не у всіх автомобілях? місце установки:у вакуумному шлангу напідсилювачі гальмівного приводу
5 — Блок керування ABS/EDS/ASR та ESP-J104-
? Місце встановлення:на стороні переднього пасажира під обшивкоюпідлоги біля передньої стінки.
6 - Контрольна лампа ESP і ASR -K155-
? розташування:вставка на панелі керування
7 — Контрольна лампа ABS -K47-
? розташування:вставка на панелі керування
8 — Контрольна лампа гальмівної системи -K118-
? розташування:вставка на панелі управління
9 — Датчик поперечних прискорень -G200- та датчик обертання навколовертикальної осі -G202-
? зібраний в одному корпусі? місце встановлення:під заднімсидінням
10 — Датчик кута повороту рульового колеса -G85-
? Місце встановлення:на рульовій колонці між рульовим колесом іблоком підрульових перемикачів.
11 — Діагностичний роз'єм
? Місце встановлення:під полицею з боку водія
12 — Вмикач стоп-сигналу -F- та датчик педалі гальма -F47-
13 — Ротор переднього правого та лівого датчика числа обертів
/>
14 — Передній правий датчик числа обертів -G45-/передній лівийдатчик числа обертів -G47-
15 — Ротор заднього правого та лівого датчика числа обертів
(малюнок для повнопривідних автомобілів)
16 — Задній правий датчик числа обертів -G44-/задній лівий датчикчисла обертів -G46-
(малюнок для повнопривідних автомобілів)

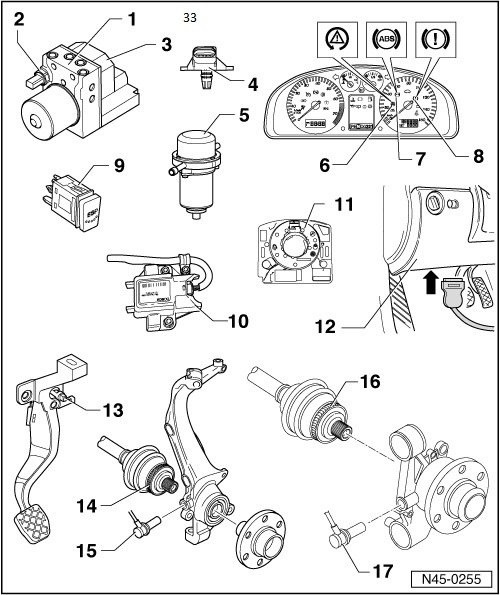

ABS/EDS/ASR/ESP Bosch 5, 7 з 2002 модельного року (цей комплектставитиму)
1 — Гідравлічний блок ABS -N55-
? Місце встановлення:зліва в моторному відсіку
Гідравлічний блок складається з наступних компонентів:
? Поворотний насос ABS-V39-
? Клапанний блок (містить впускні та випускні клапани)
? Поворотний насос ABS -V39- і клапанний блок забороняєтьсявід'єднувати один від одного
2 — Датчик тиску в гальмівній системі 1 -G201-
? місце установки:зліва в моторному відсіку на блоцігідравліки.
3 - Блок управління ABS -J104-
? місце установки:зліва в моторному відсіку на блоцігідравліки.
4 — Датчик тиску підсилювача гальм -G294-
? є не у всіх автомобілях? місце встановлення:у вакуумному шлангуна підсилювачі гальмівного приводу
5 — Вакуумний насос підсилювача гальм -V192-
? є не у всіх автомобілях? Місце встановлення:зліва в моторномувідсіку
6 - Контрольна лампа ESP і ASR -K155-
? розташування:вставка на панелі керування
7 — Контрольна лампа ABS -K47-
? розташування:вставка на панелі керування
8 — Контрольна лампа гальмівної системи -K118- розташування:вставкана панелі керування
9 — Кнопка ASR та ESP -E256-
> ? місце встановлення:на центральній консолі
10 — Датчик поперечних прискорень -G200- та датчик обертаннянавколо вертикальної осі -G202-
? зібраний в одному корпусі? місце встановлення:під заднімсидінням
11 — Датчик кута повороту рульового колеса -G85-
? місце встановлення:на рульовій колонці між рульовим колесом таблоком підрульових перемикачів.
12 — Діагностичний роз'єм? Місце встановлення:під полицею з бокуводія13 — Вимикач стоп-сигналу -F- та датчик на педалі гальма-F47-
14 — Ротор переднього правого та лівого датчика числа обертів
15 — Передній правий датчик числа обертів -G45-/передній лівийдатчик числа обертів -G47-
16 — Ротор заднього правого та лівого датчика числа обертів
(малюнок для повнопривідних автомобілів)
17 — Задній правий датчик числа обертів -G44-/задній лівий датчикчисла обертів -G46-
(малюнок для повнопривідних автомобілів)
