Тепер про підключення:

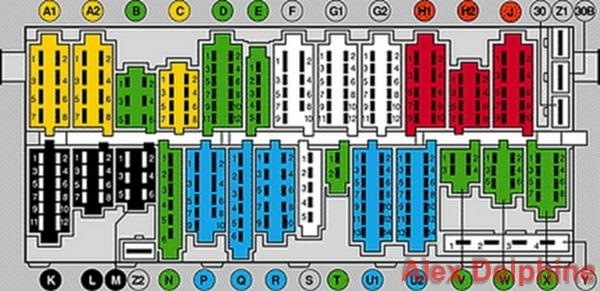

Для початку беремо два дроти, щоб з одного боку був роз'єм (витягуємо з будь-якого доступного ВАГ). -овського роз'єму), другийкінець вільний.Довжиною приблизно 10-15 см).Перший вставляємороз'ємом у вільне гніздо L/3, другий кінець зачищаємо. З тільки, щозачищеним другим кінцем дроту L3. Подібну процедуру проводимо зперемичкою L/4 і K/3. Отримуємо наступні перемички:L/3 – K/2, L/4 –K/3. На одному кінці роз'єм, на іншому попередньо зачищенийпровід). Роз'ємом вставляємо в контакт L2, зачищений кінецьз'єднуємо з коричнево-білим проводом потрійного роз'єму, розташованого від блоку запобіжників (він (роз'єм) білого кольору).Далі, беремо такий же шматок дроту, роз'єм вставляємо в контактН1/7, другий кінець з'єднуємо з дротом Н1/4 (чорного кольору).Вставляємо реле в 9-е гніздо та перевіряємо його роботу. З приводуостаннього з'єднання є нюанс – провід Н1/7 потрібно з'єднати зчервоно-чорним дротом з фішкою (роз'єм S контактної групи). Але вмене його штатно не було, тому я його з'єднав із Н1/4, як написавmaister. Перевірка показала, що зумер дзвенить не тільки, колизапалення вимкнено, а габарити включені, але і коли запаленнявимкнено, а включений якийсь поворот. Взагалі, що потрібно! Начерзі установка 4 реле (сигналізатор про не пристебнутийремень).
Успіху всім, не ламайтеся!
Коментарі15

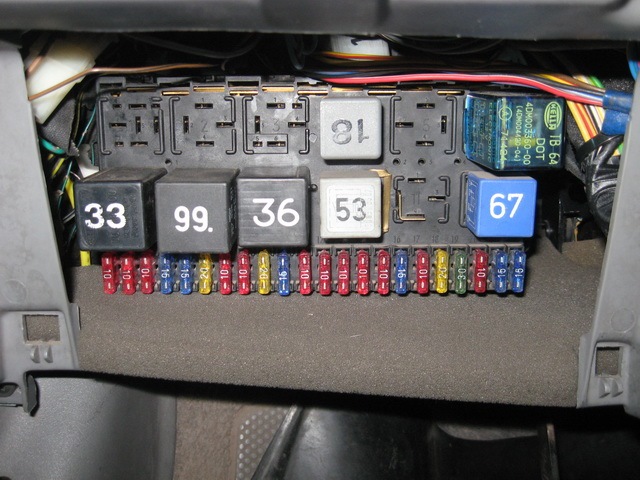

У мене 36 реле в стоку (гніздо № 9). Дуже зручна штукенція.
Вітаю! Підкажіть чому в монтажному блоці відсутнє реле №30? Хотів ревізію провести, а воно не передбачено. З основних стоять 167 реле та 18.
Добрий день, тому що воно відноситься до роботи системи управління упорскуванням digifant, а у мене система упорскування Mono-Jetronic
Виходить, що на monomotronic monojetronic не ставиться? У когось стоїть, у когось немає. Я просто в омані. А інтернет не дав мені конкретного роз'яснення. Дякую!
Дяк, дякую!
Супербюджетний варіант сигналізації про непогашене світло В3! Підключіть 12В зумер до контактів лампочки підсвічування клавіші включення світла. Буде звучати при вимкненому запаленні про включене зовнішньое світло…
Сигналізатор про не пристебнутий ремень гарна ідея доукомплектувати (не до кінця можу зрозуміти що для цього потрібно) Знайшов фото в інтернеті панелі приладів з індикатором. Тільки це з автомобіля з АКПП, в місце сигналу ручника (низького рівня галь...
Купував собі кінцевик MEYLE (номер 100 899 0059), коштує близько 2 $, за якістю начебто нічого, найголовніше що він на два контакти. Саме для цієї справи те що потрібно. А з приводу реле фаркопа (оригінального) , воно стоїть у багажнику, ліворуч, біл...
Навпаки витягнув цю релюшку. Аж бісить її звук)
От давно вже реле лежить з америкоса, тепер точно зберуся і підключу. А кінцевик начебто якийсь подвійний потрібно чи ні? і як він виглядає? Спасибі)
Подвійний потрібен, щоб зумер спрацьовував при відкритті тільки водійських дверей. У мене дзвенить, якщо відчинити будь-які двері
ага, тобто не принципово
мене більше світло не вимкнене цікавить
Ну от і я не став морочитися. До речі дзвенить навіть тоді, коли поворотник забув вимкнути при парковці. Спочатку лоб побив - габарити, світло вимкнені, а дзвін стоїть, а потім до мене дійшло. Так, що штука корисна від склерозу )))
ну повороти начебто не забував. а габарити разок була справа
