Довго збирався встановити собі протитуманні фари, але поки зібраввсе до купи, не залишилося часу. На вихідних виділив паругодинників і процес пішов. Проводки під фари не було, тому щовстановлювалися раніше якісь "ліві" протитуманки, від яких навітьвипало скло ... Була куплена проводка від Ланоса (в принципірізниці немає від якої машини, тому що все одно збирав все сам.)ПТФ оригінал, але б/в у хорошому стані Лампи Osram Cool Blue HyperТакі лампи ставлю тимчасово, тому що збираюся впорядкувати основнесвітло (ну це пізніше) Основне світло світить білим — протитуманкитеж білим :) Зняв бампер, жахнувся від того, як були прикручені старіпротитуманки.Верхнє штатне кріплення фари просто відрізане.Добре єжорсткість бампера, яка якраз знаходиться біля цього кріплення.Задопомогою болгарки зробив маленький надріз, підігнув, просвердливотвір і все готове. Після цього зібрав, відрегулював (поки приблизно, направив униз, щоб не зліпити зустрічний потік транспорту). Вночі ввімкнувперевірити — очманіти можна. Супер. Та й з боку машинкасимпатичніше виглядає (хоч удень, хоч уночі).
На релюшці є 4 контакти - 85,86,87,30. Контакти 85 і 86 це управляючі. До них подається + і - (без різниці що куди). На 30 контакт подається +12В з акумулятора через запобіжник. До 87 контакту плюсовий провід від магнітоли.Тепер про 85 і 86 контакт. ...
Щоб акум не садила магнітола при тривалій стоянці, машину беру рідко плка що, а мінус з акумулятора не хочу постійно знімати одягати, як то так))Дякую, але я вже підключив, без релюшки, запрацювало безпосередньо в розрив +12в на червоний аас провід м...
аа, зрозумів. Ну тоді так. Я зі своєю панельку тільки знімаю. Але в мене машина довго не стоїть. Рідко коли тиждень може простояти. А так щодня в роз'їздах.
А я думав поруч кнопка вже встановлена і є для птф фар, у мене просто вона є теж але фар немає і навіть бампер під них не заточений, не зрозумію для чого тоді ця кнопка? може для задньої фари якийсь? так її теж немає і куди йдуть від неї дроти незр...
У мене спочатку була тільки 1. Для задніх протитуманних фар. Задні ПТФ - вони присутні в основній задній фарі. Тобто габаритна лампочка має 2 спіралі. 1 - для габариту, 2 - для використання як ПТФ (світить яскравіше) .От і все. Окремо їх ззаду немає....
Там на кнопці 5 контактів, але використовується 4. Один - підсвічування кнопки (від габаритів), другий і третій - розмикають контакти реле протитуманок, четвертий - йде плюсовий провід, який підключається до протитуманки після реле. Це потрібно для і...
На кнопці включення протитуманок є 5 контактів. Біля кожного є цифра.1 - маса2 - вихід + на реле (керуючий плюс)3 - керуючий + (його беруть від замку запалювання або від кнопки задніх протитуманних фар). При натисканні кнопки ПТФ цей плюс з 3 контакт...
Ну магнітолу потрібно буде в будь-якому випадку через релюшку підключати, щоб контакти на кнопці не сплавили корпус. А потім керування реле підключається на 2 контакт кнопки. А на 3й контакт подавати напругу або від замку запалювання або постійний пл...
За ідеєю так. Т.к. контакт розрахований на маленькі струми. А на магнітолі при великій гучності немаленьке буде споживання струму. Можливо що буде похрюкувати. У мене магнітолі було мало штатних проводів. Вів інший плюс побільше перетином.
Коментарі20

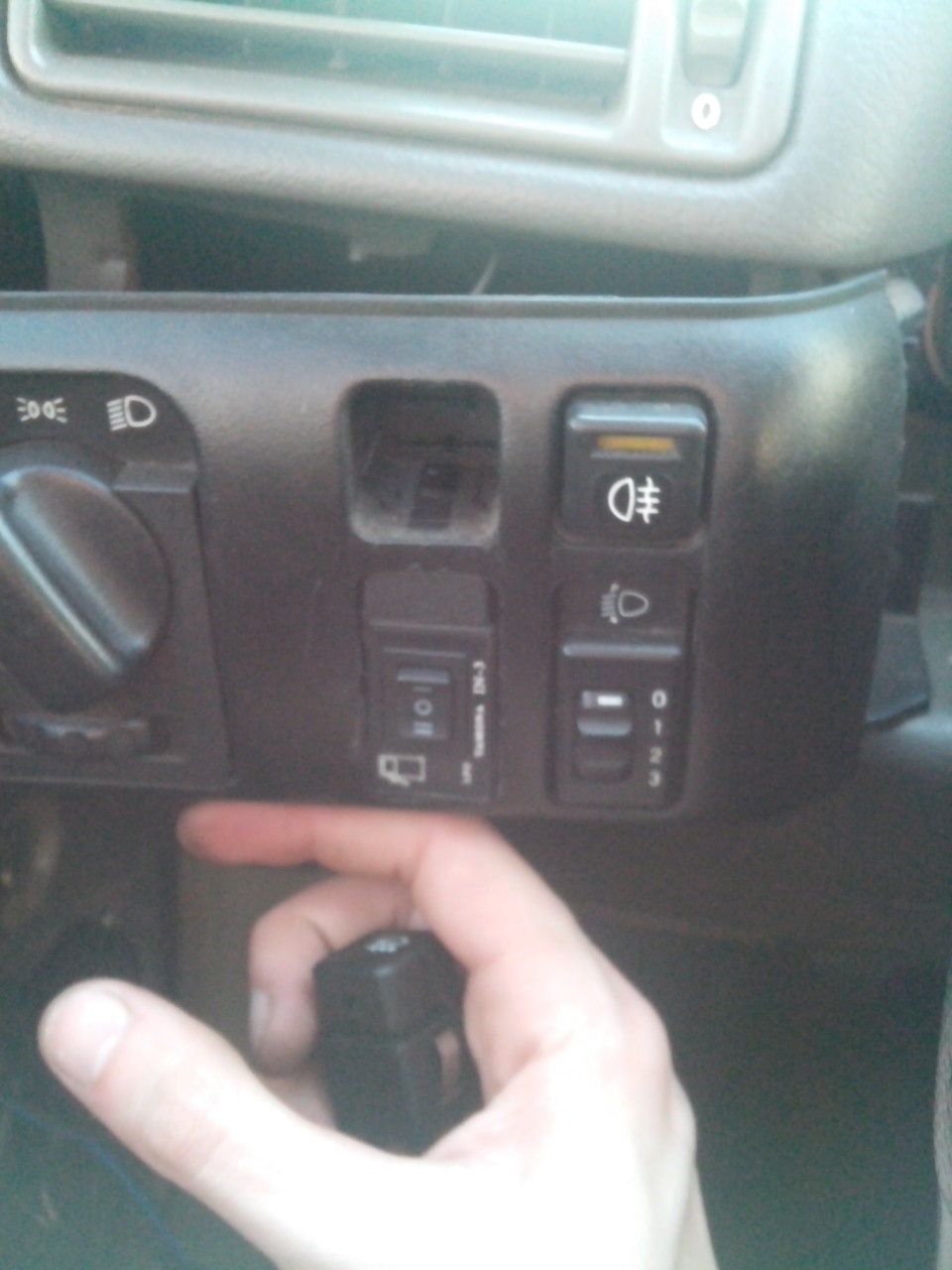

виходить кнопка птф перед поряд з кнопкою птф зад?
На релюшці є 4 контакти - 85,86,87,30. Контакти 85 і 86 це управляючі. До них подається + і - (без різниці що куди). На 30 контакт подається +12В з акумулятора через запобіжник. До 87 контакту плюсовий провід від магнітоли.Тепер про 85 і 86 контакт. ...
Тільки все не можу зрозуміти один момент - А навіщо підключати магнітолу через кнопку?
Щоб акум не садила магнітола при тривалій стоянці, машину беру рідко плка що, а мінус з акумулятора не хочу постійно знімати одягати, як то так))Дякую, але я вже підключив, без релюшки, запрацювало безпосередньо в розрив +12в на червоний аас провід м...
аа, зрозумів. Ну тоді так. Я зі своєю панельку тільки знімаю. Але в мене машина довго не стоїть. Рідко коли тиждень може простояти. А так щодня в роз'їздах.
А я думав поруч кнопка вже встановлена і є для птф фар, у мене просто вона є теж але фар немає і навіть бампер під них не заточений, не зрозумію для чого тоді ця кнопка? може для задньої фари якийсь? так її теж немає і куди йдуть від неї дроти незр...
У мене спочатку була тільки 1. Для задніх протитуманних фар. Задні ПТФ - вони присутні в основній задній фарі. Тобто габаритна лампочка має 2 спіралі. 1 - для габариту, 2 - для використання як ПТФ (світить яскравіше) .От і все. Окремо їх ззаду немає....
відмінно вийшло палець вгору!
дякую

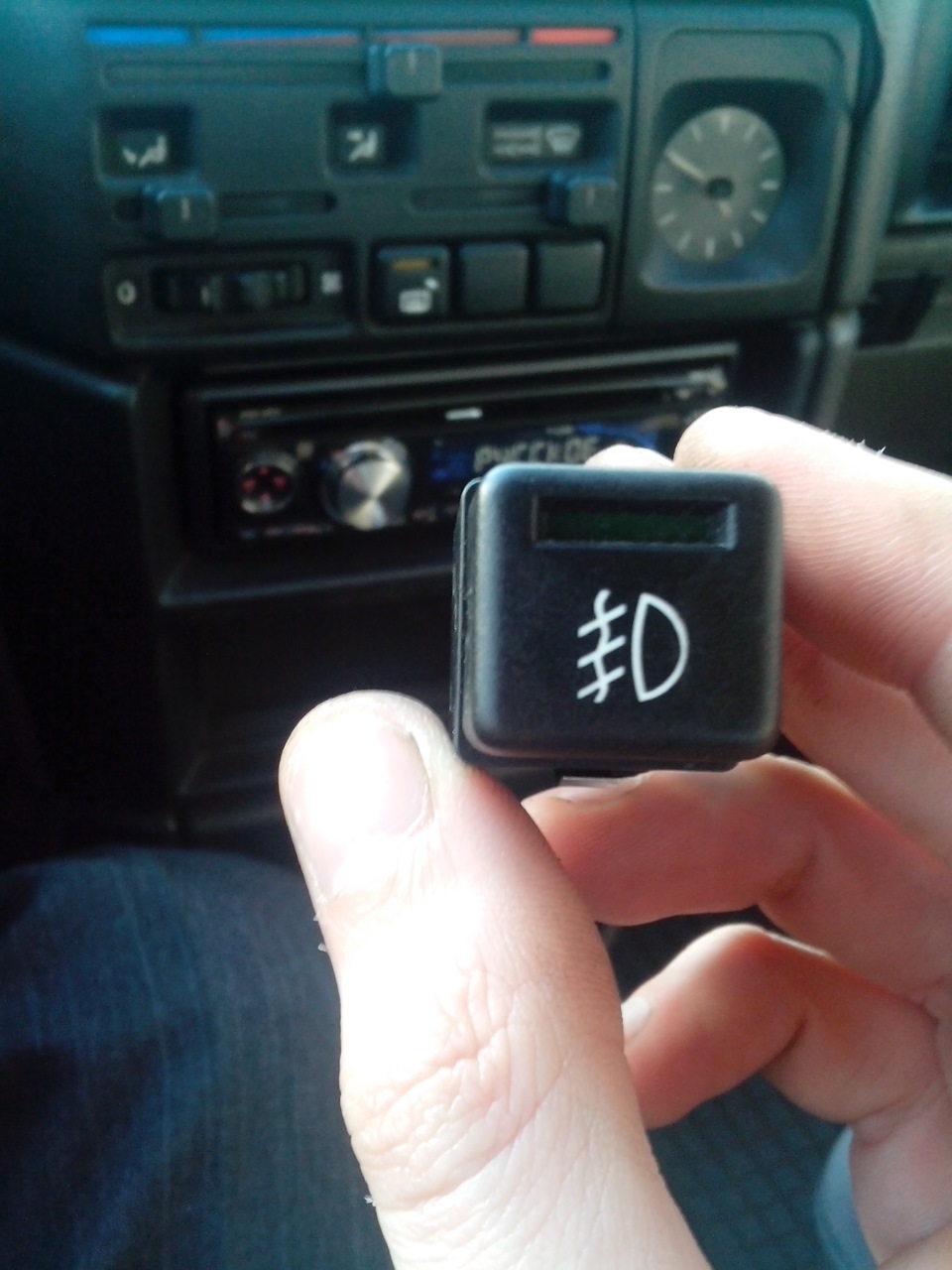

Скажи скільки проводів до самої кнопки підключається?

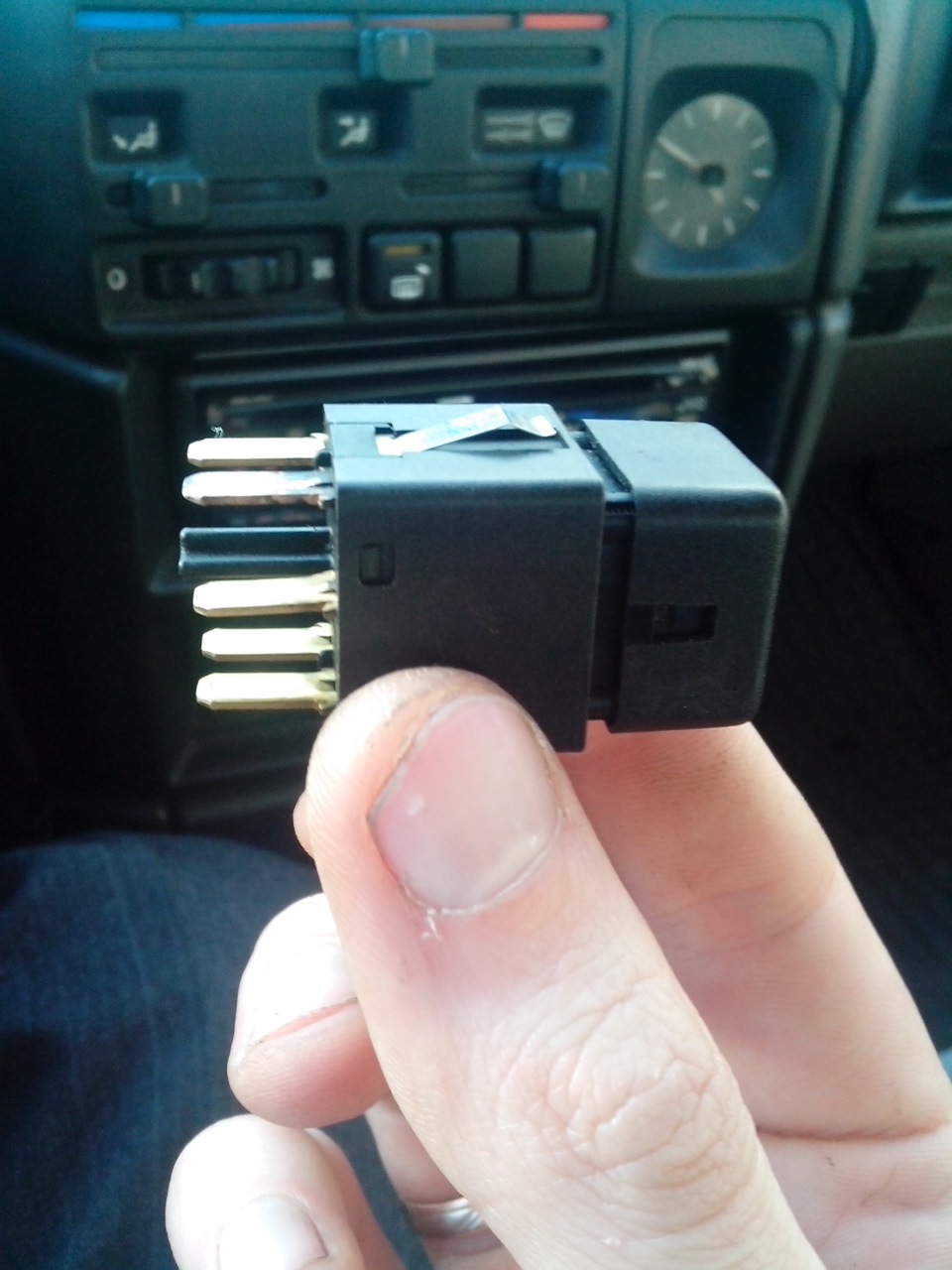

Там на кнопці 5 контактів, але використовується 4. Один - підсвічування кнопки (від габаритів), другий і третій - розмикають контакти реле протитуманок, четвертий - йде плюсовий провід, який підключається до протитуманки після реле. Це потрібно для і...
дякую за роз'яснення) дивитися що і як!
якщо треба за цифрами на кнопці - надішлю.
А може ще пам'ятаєш яка цифра куди)))

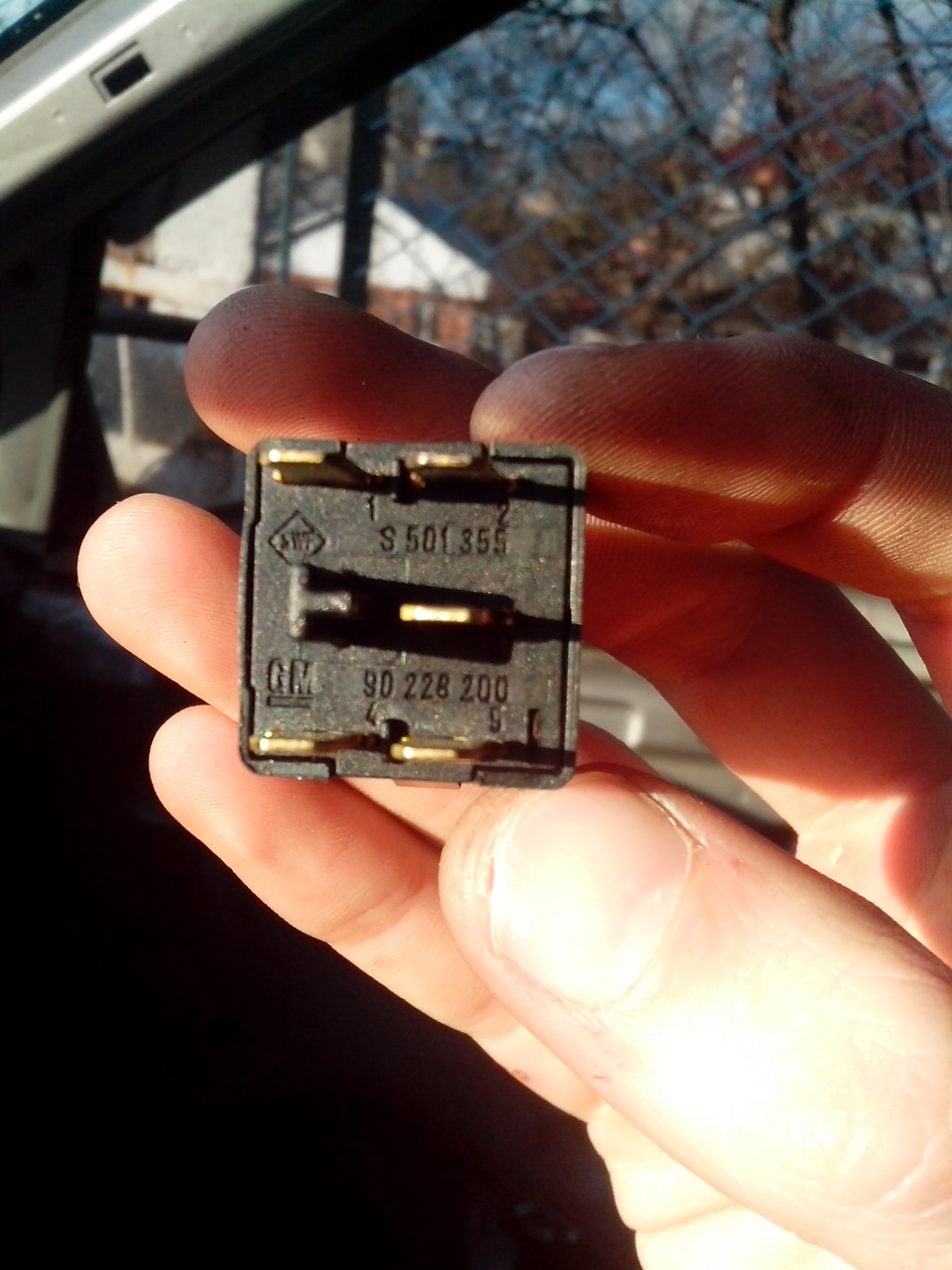

На кнопці включення протитуманок є 5 контактів. Біля кожного є цифра.1 - маса2 - вихід + на реле (керуючий плюс)3 - керуючий + (його беруть від замку запалювання або від кнопки задніх протитуманних фар). При натисканні кнопки ПТФ цей плюс з 3 контакт...
дякую! ;)
підкажи, а якщо я наприклад хочу підкинути магнітофон через кнопку таку, куди підключити на розмикання? 2+3?
Ну магнітолу потрібно буде в будь-якому випадку через релюшку підключати, щоб контакти на кнопці не сплавили корпус. А потім керування реле підключається на 2 контакт кнопки. А на 3й контакт подавати напругу або від замку запалювання або постійний пл...
а вона що так сильно грітиметься? що аж кнопку поплавить?я хочу пост. плюс кинути в розрив через кнопку і на мафон.
За ідеєю так. Т.к. контакт розрахований на маленькі струми. А на магнітолі при великій гучності немаленьке буде споживання струму. Можливо що буде похрюкувати. У мене магнітолі було мало штатних проводів. Вів інший плюс побільше перетином.
