Загалом поки очікується запрошення мого ескулапа зайнявся я однимцікавим ділком а саме — пересвітом БУП. Дуже засмучувало зеленетьмяне підсвічування з одного боку блоку.
Перш за все я погнав у гараж (хоча можна було б це зробити і наподвір'ї але сама атмосфера так би мовити) і зняв сам блок.Вивчивши досвід одноклубників і усвідомивши що плати від Дімби длямене недоступні я пішов своїм шляхом.Донором підсвічування послуживстарий китайський планшет з розбитим дисплеєм.Основна вимога у менебула щоб лінія підсвітки була двопровідна. Силу моєї професії я мающастя вибирати) Підсвічування виявилося до того ж низьковольтним (від 9 Вольт лінійка світлодіодів світила досить впевнено.) Бажанняпозбутися старого розсіювача у мене не виникало - зробивши в торцідрімолем вирізи під світлодіоди я посадив туди склом і корпусом Длярівномірного розсіювання світла я заматував робочі поверхні скла, ана білу підкладку наклеїв алюмінієву фольгу як відбивач. Потімвстановивши на блоці живлення 14, 5 Вольт я підібрав опір, щогасить, виходячи з яскравості світіння і споживаного струму.Загалом у мене вийшло 200 Ом резистор струм споживання 10мА. Ручкия вирішив не підсвічувати - ризики і так добре просвічуються. Єдинещо я досвітив це ручку забору повітря застосувавши 1 світлодіод зкомплекту для ремонту моніторів ( led підсвічування) Довго гравйого положенням щоб максимально рівномірно засвітити всю ризику. Нуі білий світлодіод у кнопку обігріву скла. Тут теж не обійшлося безкулбінства - по перших на п'ят світлодіода я наклеїв шматочокалюмінієвої фольги що б прибрати точковий заст в кнопці і вийшлонормальне розсіяне світло. Ну і так як яскравий світлодіод явключив в його ланцюг струмообмежуючий резистор номіналом в 22кОм.Опір вибрано виходячи з яскравості. Далі - складання та перевірка "у справі". Маленький лайфхак — тільки коли я розібрав буп і тд язрозумів що не встановив полярність всередині блоку. Так як шукатимені було ліньки і йти до машини теж я просто взяв маааленькийдіодний місток з китайської зарядки для телефонів))) І всю своюпересвітку підключив через нього)

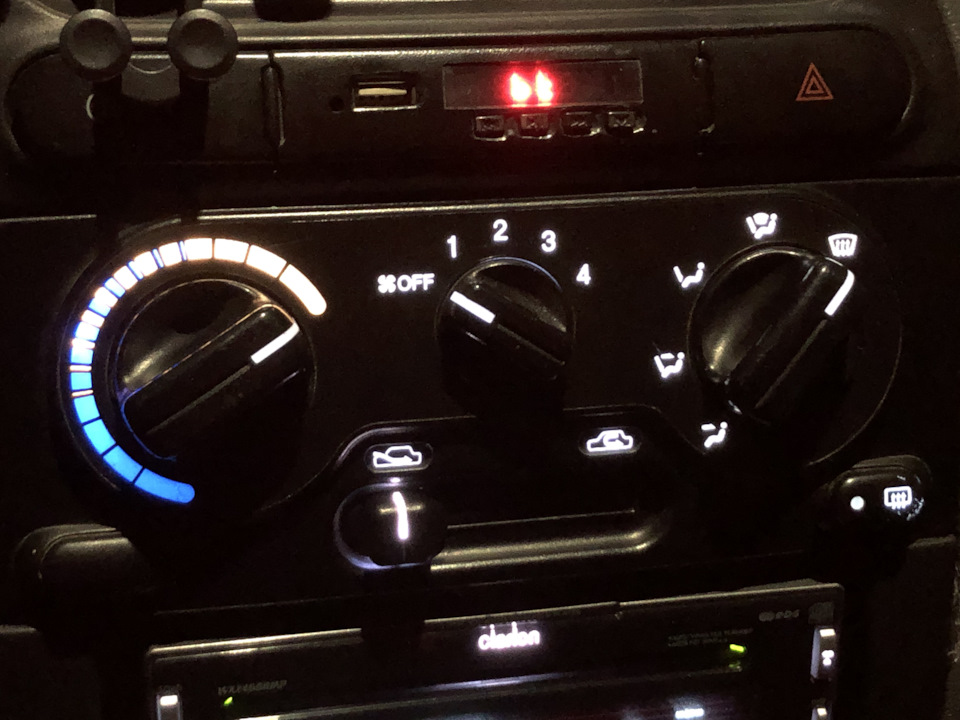

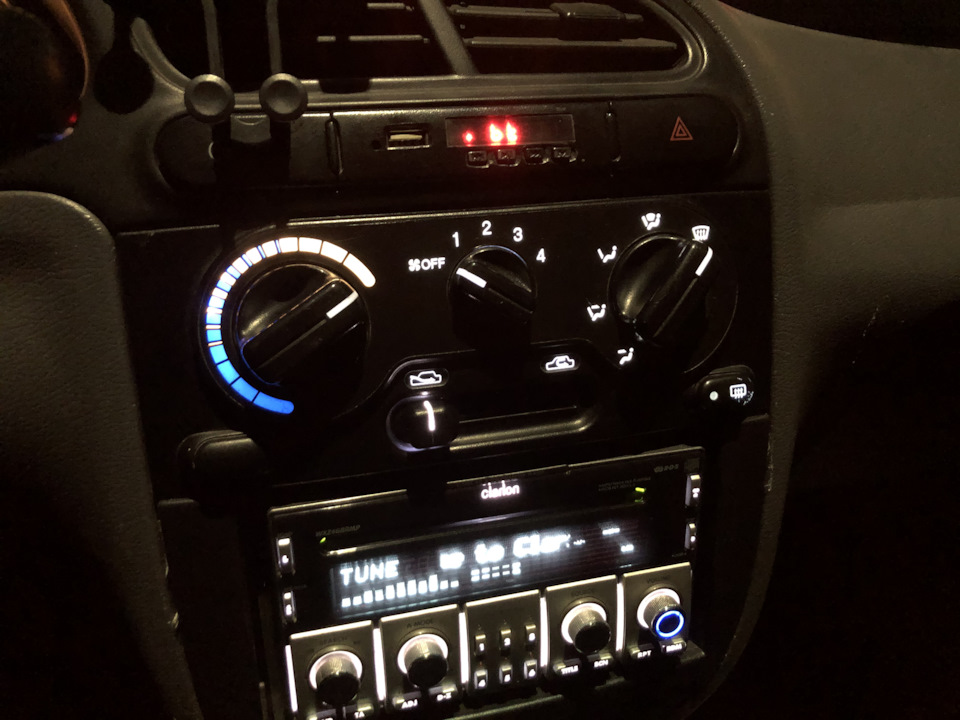

На жаль фоток в процесі я не робив тому що парралельно ще довелосяпрацювати а ось фото результату є! Всім дякую хто подужав! )))
