Пересвіт БУП ланос і трохи VAG.

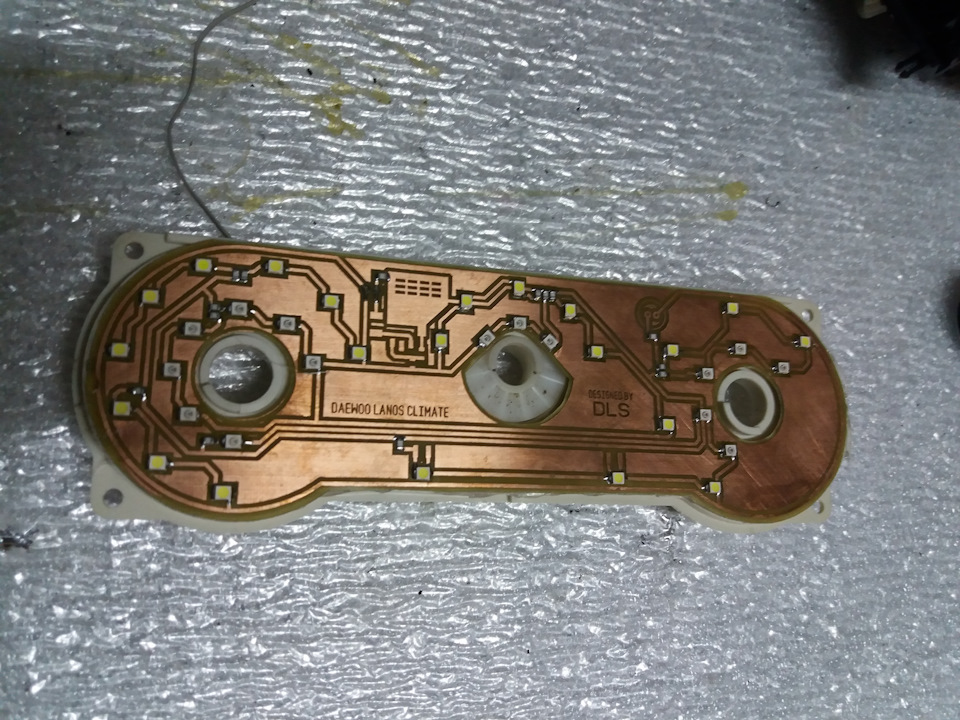

Нещодавно з попрацював з приладовою панеллю в плані пересвіту. Алена цьому У того ж dimba27 Одномоментно замовляв іплату підсвічування БУП.
Ось дійшли руки і до нього.

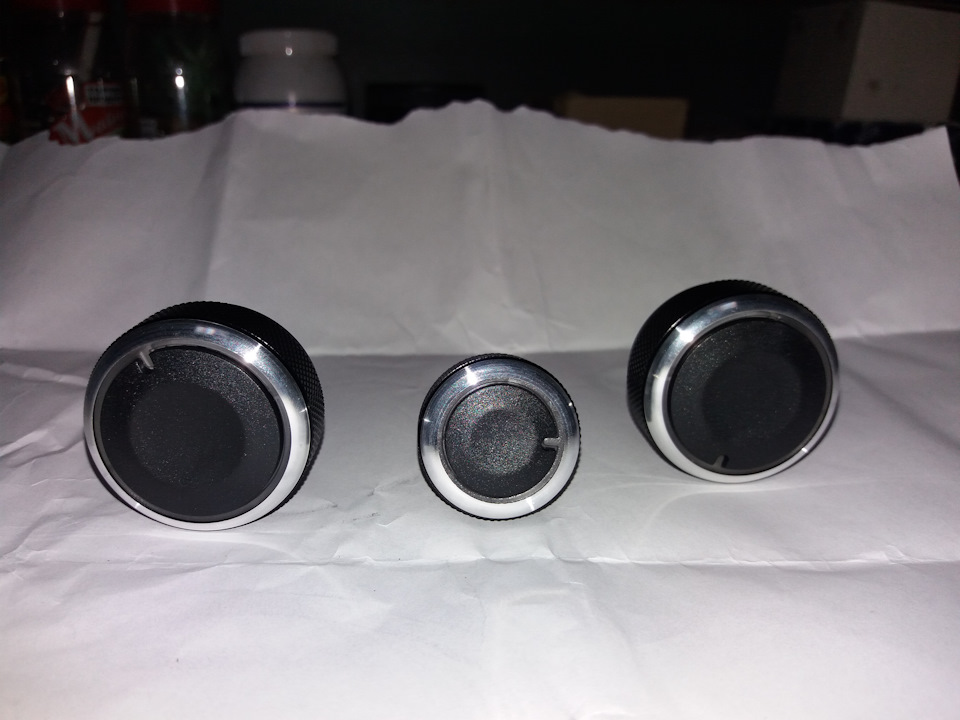

Для того щоб повністю провести всі роботи по модернізації БУПа булитакож придбані ручки перемикання режимів від сімействафольцвагенів), а також нова наклейка Se Auto.

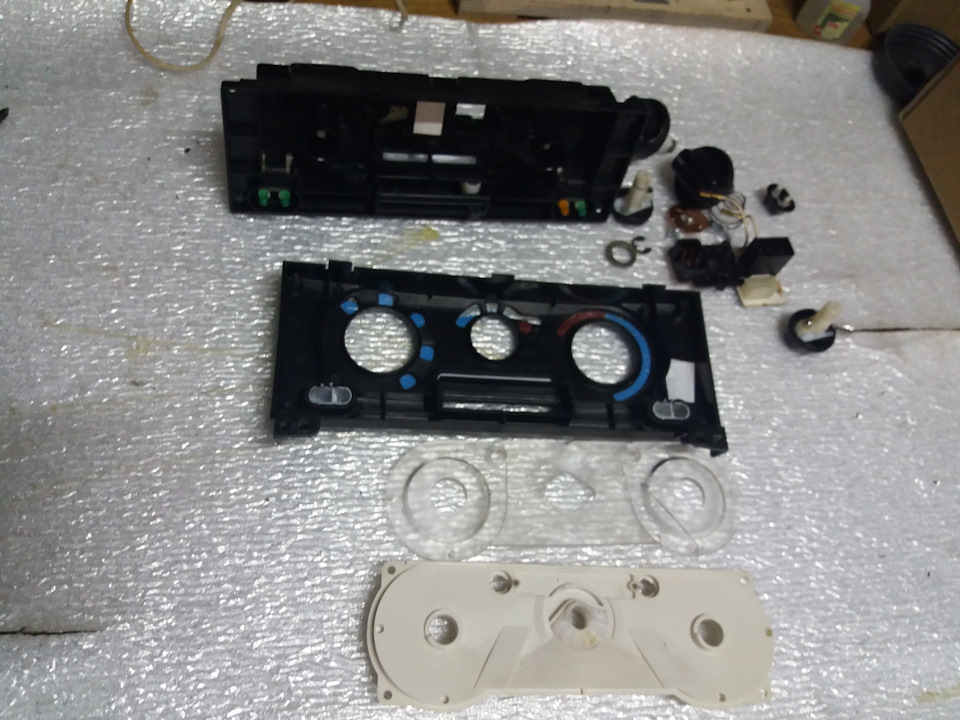

Зняв БУП. Не знадобиться.

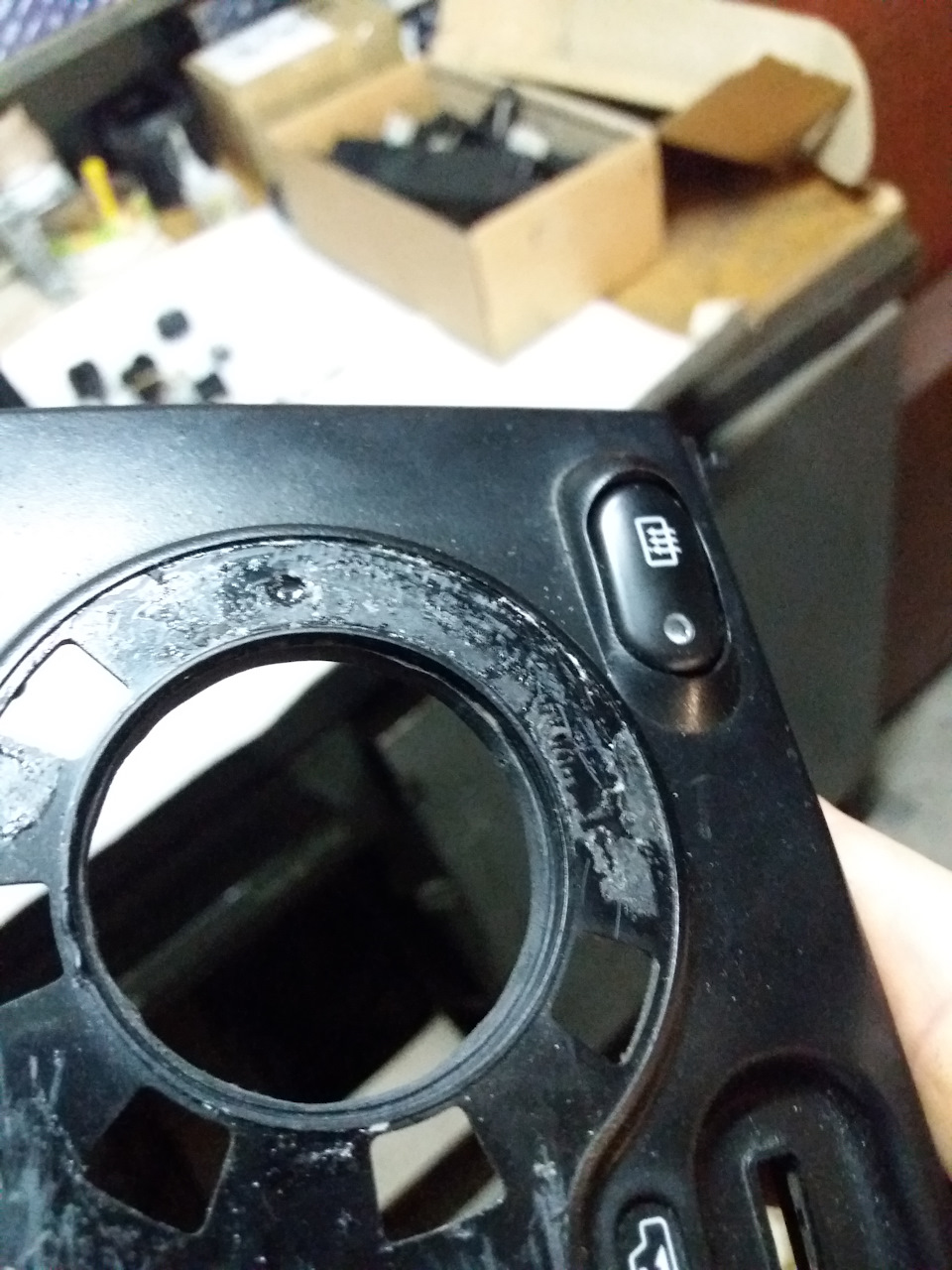

Для монтажу крутилок від фольця трохи збільшив отвори в лицьовійпанелі.Під великі на 1 мм, під меншу на 2 мм щоб глибшеставали.

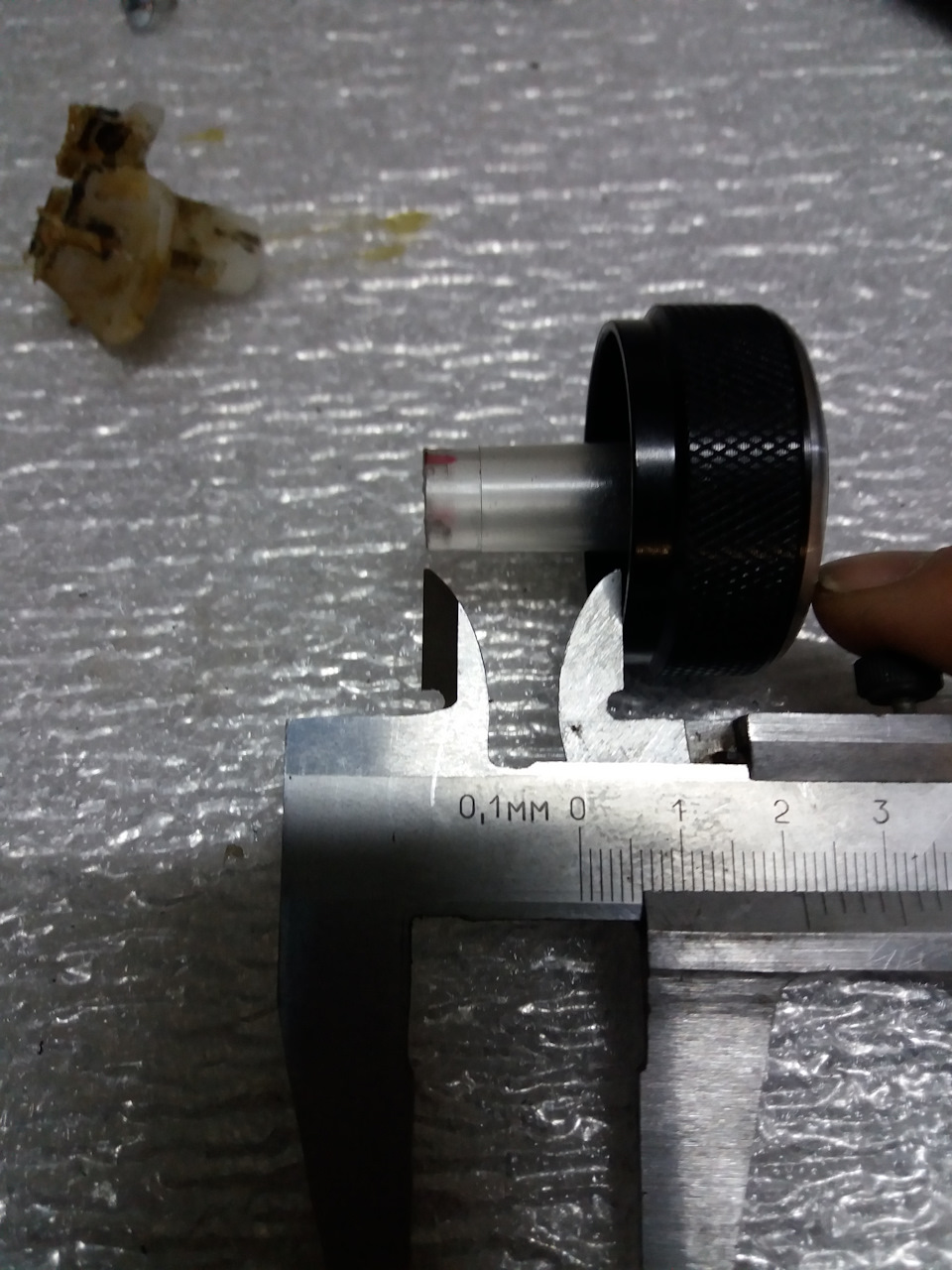

Для інсталяції винайшов, частково, свій спосіб Металева втулка відрідних ручок дуже добре підходить по діаметру, тому просто відрізавна нових ручках зайве і посадив їх на епоксидку, попередньовідзначивши потрібне положення. . Цю проблему вирішив за допомогоюстопорного кільця.
Плату підсвічування просто приклеїв на термоклей до білоївставки.
Саме складне було інсталювати меншу ручку. У неї складнаконфігурація, тому не став вигадувати нічого нового і зробив як ібагато хто через це пройшов, але трохи додав свого.
Відрізав трубку від нової ручки до хрестовини всередині неї.Підібрав у засіках гаража ступінчасту втулку. Якщо бути точним, тоце натискний елемент від кінцевого вимикача промислового верстата.Зайве відрізав і вклеїв на ту саму епоксидку в нову ручку. Відрідної ручки відрізав усе зайве, щоб вона сіла в нову і в центрізробив отвір під втулку. Далі все залив знову ж таки епоксидноюсмолою.
Провід живлення підсвічування витягнув з корпусу через отвір длялампочки. Це потрібно було зробити для того, щоб спробуватипідсвічування від плати панелі приладів. Для цього Діма зробив двадроти на платі підсвічування панелі приладів. Я ж припаяв до нихдвоконтактний роз'єм.
Все харчування підключається через роз'єм, для зручностідемонтажу.
З приводу наклейки. Рідна вже дуже давно не живе на цьому БУПі, ата, що стала відшаровуватися. Реанімація двостороннім скотчем недопомогла. Вирішив поставити від Se Auto. Якість погана. Вирізалигрубо, та ще й за розмірами під ручки регулювання не збігаються.Ледве приклеїв, але це відчуваю не на довго. Напевно шукатимуоригінальну, хоча поки що пошуки не увінчалися успіхом.
Результат на фото, а також відео.
Прошу вибачити що фото без коментарів тому, що з якоїсь невідомоїпричини в мобільній версії з недавніх пір не можу цього зробити, адо комп'ютера доступу не маю.
Хочеться висловити подяку dimba27 За якісний девайс таконсультації з монтажу.
А також хочу сказати що це ще не вся робота. Хочу пересвітити щекнопки обігріву скла та включення кондиціонера, але про це трохипізніше.
