Ще з моменту покупки авто не міг зрозуміти, чому перший власник, замовляючи у дилера на конфігураторі опції для авто, обравши пакет2х R-line, топову передню оптику, а задню вибрав базову. Тоді ямахнув рукою, подумав як ніби потім поміняю на R-line. СекційПоцікавившись вартістю підключення та зміни адаптацій за заводськоюсхемою (100$+роз'єми, дроти), вирішив розібратися і підключитисамостійно. Комфорту ВСМ, перепинати контакти в роз'ємах ліхтарів укришці і змінити адаптацію ВСМ. 531422008324392232/
і тут
https://megadriver.org/logbooks
Нештатно підключати не хотів, т .До бічні ліхтарі не зовсім яктреба працюють (принаймні ті, що я бачив у живу), та й планую потімпогратися зі зміною адаптацій у роботі габаритів.

Колеги з німецького форуму для установки купують набір кабелів відKufatec. Але віддавати 59€ за набір кабелів якось не хотілося.
Подивившись фото цього набору, а також інструкцію зі зміни проводкиVW 3G9052400, порівнявши схеми електрогорілки в ELSA базовій тахай, вирішено було робити все самостійно.< br/>
Купив проведення різних кольорів, щоб потім простіше було штовхатиі не плутатися.
Піни можна взяти ремонтні або окремо, а потім обтиснути, як зробивя.

<

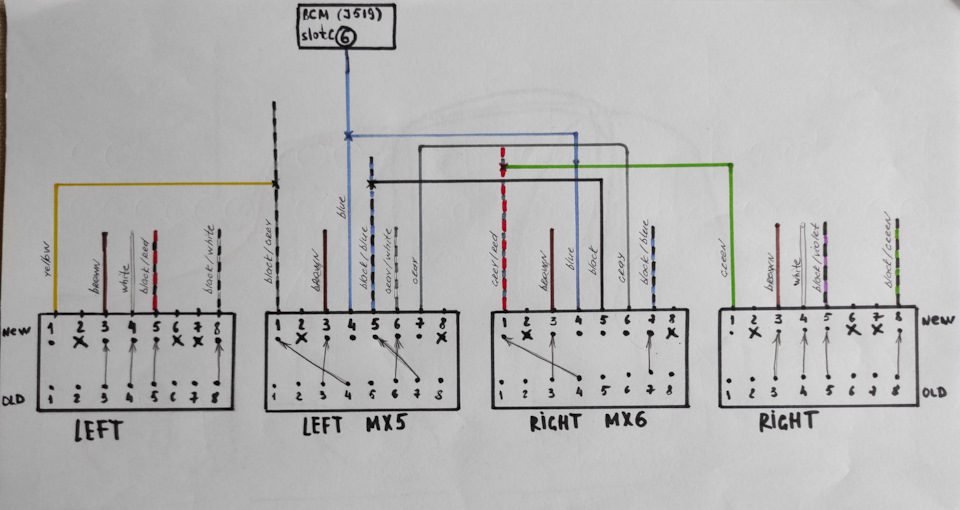

Накидав схему підключення проводки:
План захоплення ВСМ :)))
Насамперед ведемо від ВСМ додатковий провід до заднього крила .

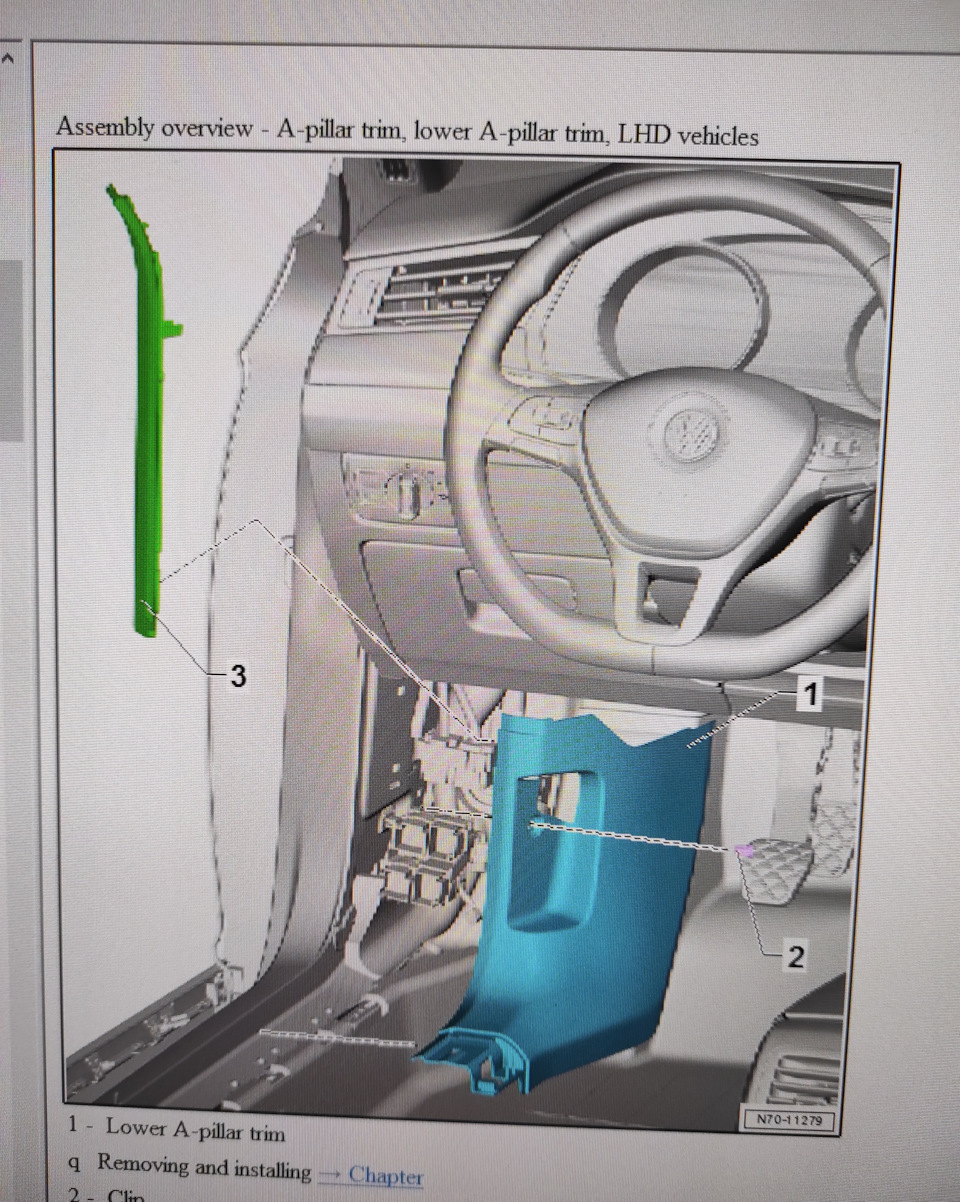

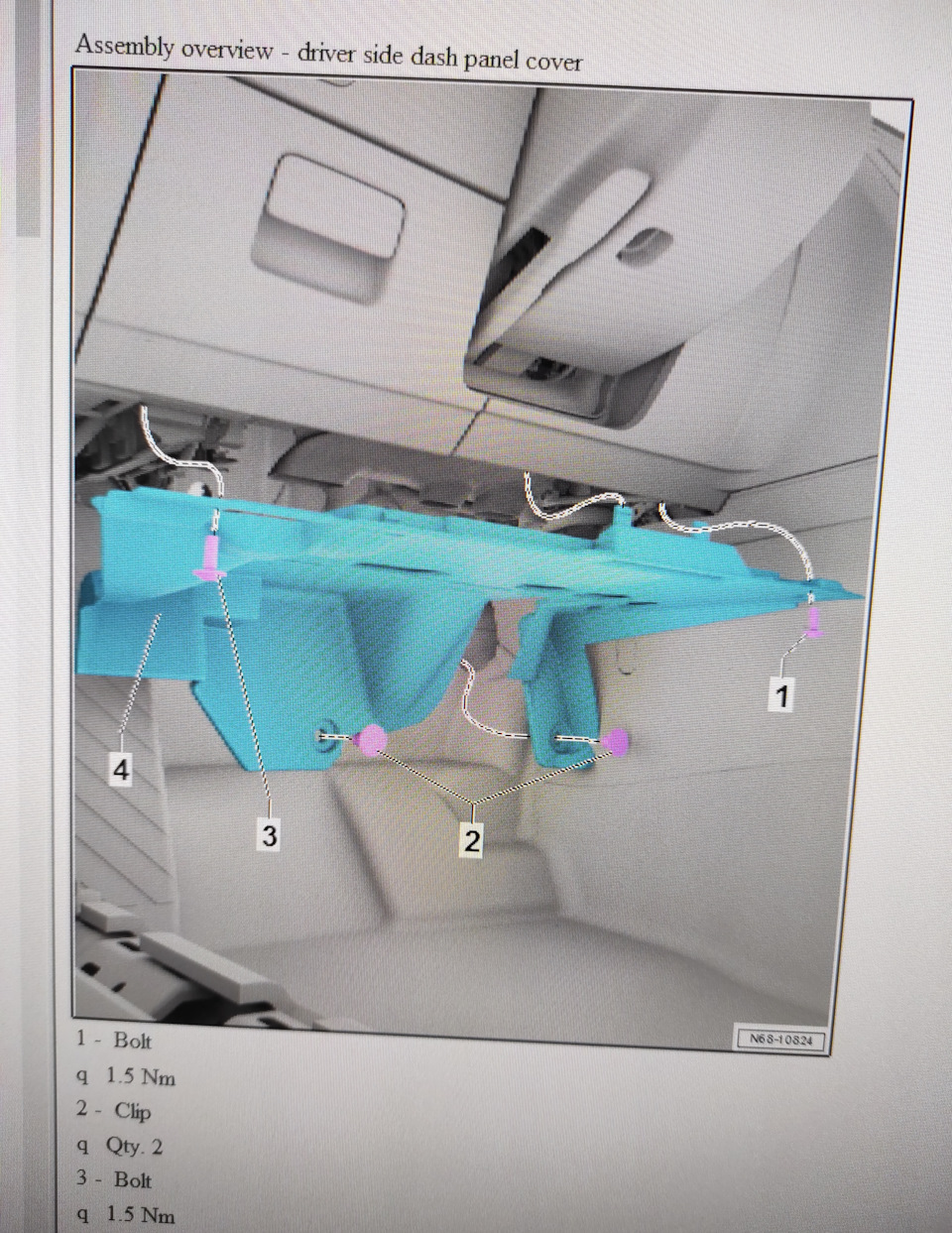

Дібратися до нього потрібно так:

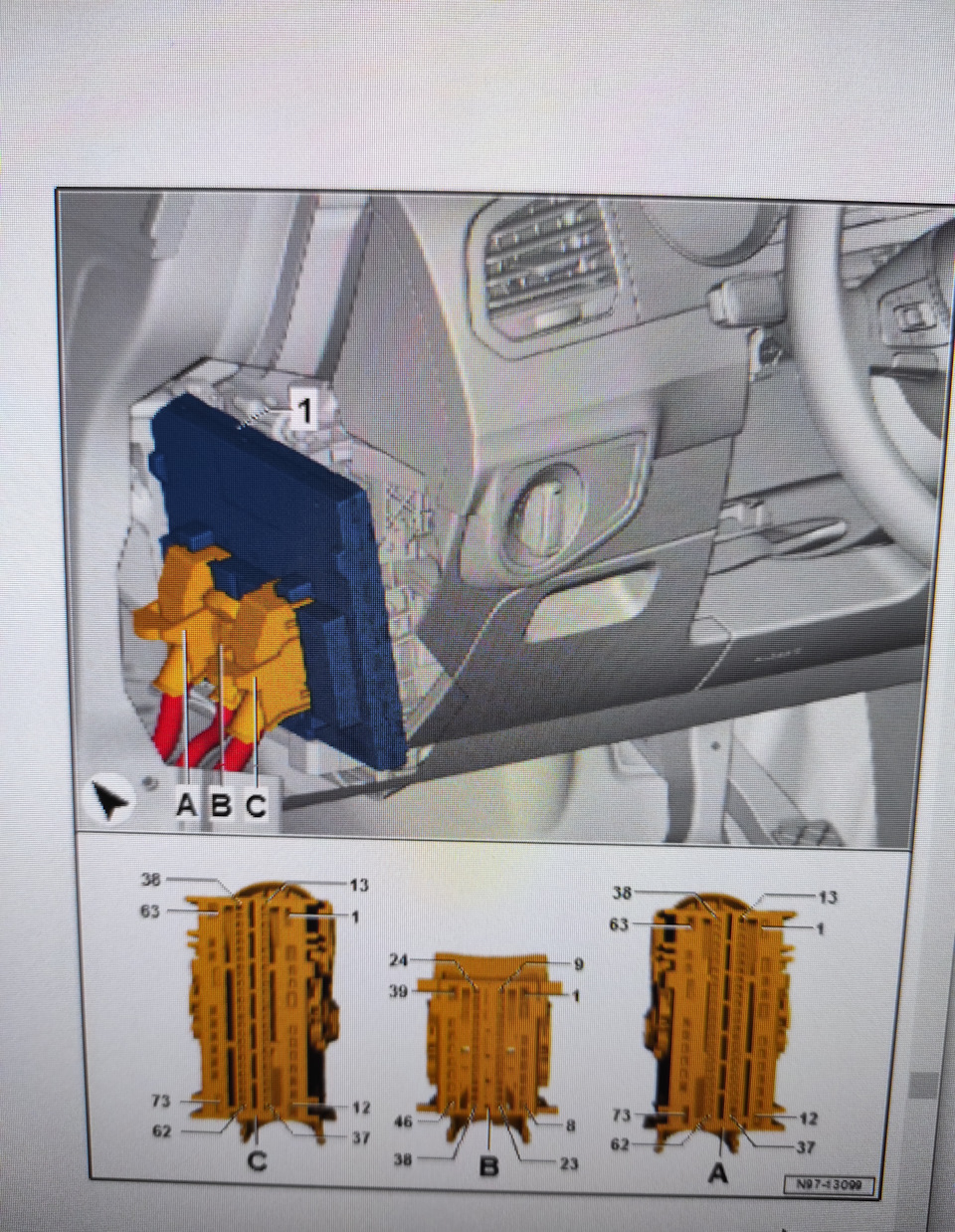

Далі бачимо цей блок комфорту:

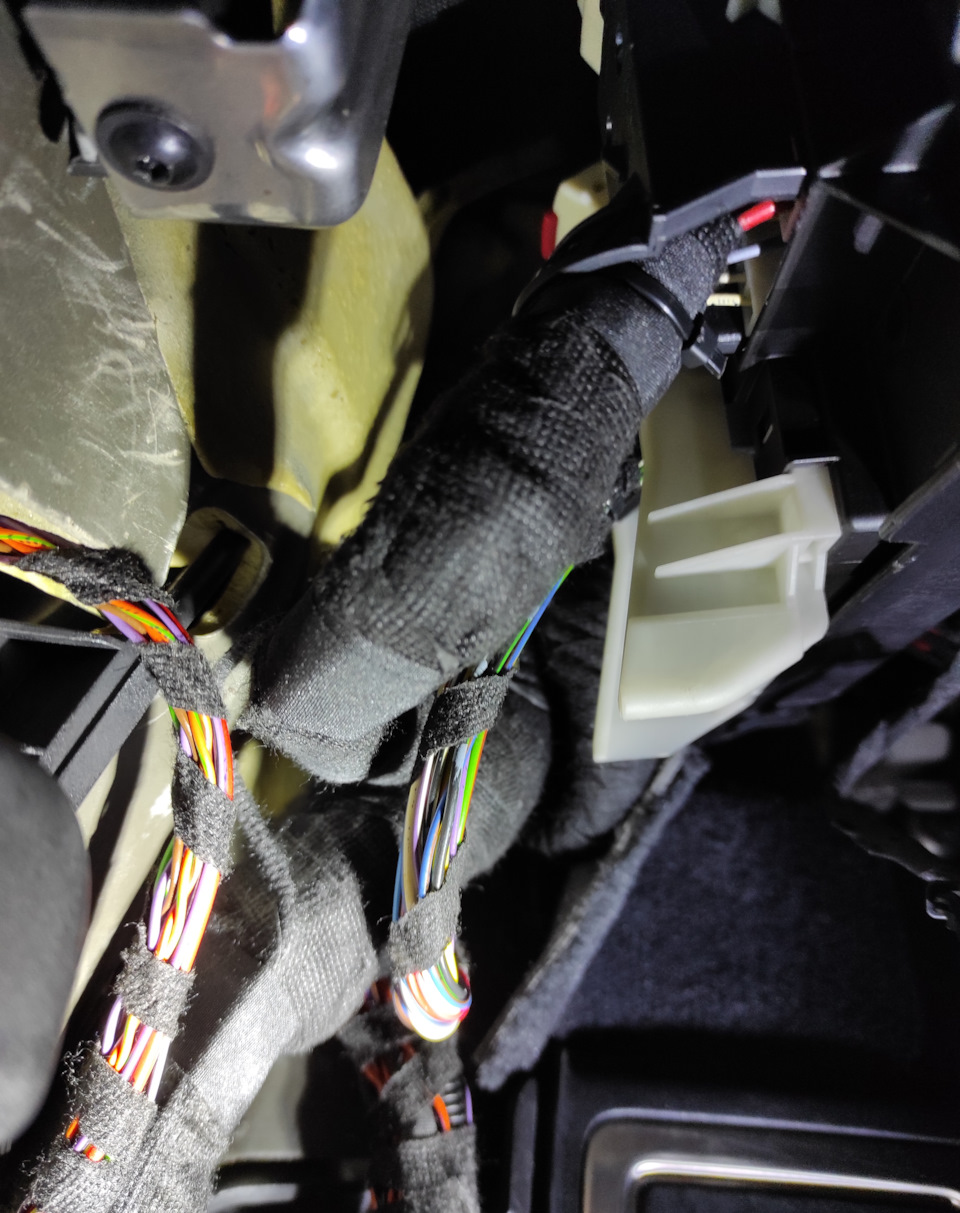

На фото як раз потрібний нам роз'єм С
Разьєм З найближчий до водія. Слід зазначити, що в залежності відкомплектації авто, товщина коси проводів яка заходить до блокурізна. Відповідно, чим товстіша вона, тим важче дістатися до нього.До цього, я встановлював наприклад, ліхтарі хайлайн на авто збазовим лід, і блок ВСМ без особливих зусиль опустив і діставпотрібний роз'єм. У себе ж я довго мучився щоб опустити його, алевін не в яку не піддавався. Будь прокляті інженери VW, якіпридумали його туди засунути. У цій сутичці, я потроху все-такиопустив блок і дістався потрібного роз'єму, хоч повністю він так іне виліз.
Пінуємо додатковий провід у пін 6 роз'єму З:
Збираємо у зворотній послідовності:

>
Далі за допомогою протяжки прокладаємо через гофри всі дротивідповідно до схеми. >
Після цього, можна перейти до адаптацій.
Щоб отримати повний список змін, я порівняв скани адаптації блоку09 — BCM моєї машини та авто з ліхтарями Highline із заводу.
Усього вийшло 30 каналів, у яких необхідно провести зміни, дляправильної роботи всіх секцій.
Вводимо код доступу 31347 та йдемо в адаптацію.

По черзі вводимо необхідні значення, в лехти, що відповідають закожну секцію різних ліхтарів. Ну і фіналочка. Агонь!
Габарити
Стопи

Відео не робив, тому що не було кому натискати)
