Робив усе це давно, але нещодавно розібрав для виведення REMOTE доЗовнішньому підсиленню і вирішив все відфотати для тих, щоцікавилися тим, як я втулив BT модуль в магнітолу.Постараюсь всерозжувати, описати словами те, чого немає на фото, для максимальнолегкої повторюваності процесу. JW-2050, Bluetooth модуль з ebay KCXBT003 і починаємо:

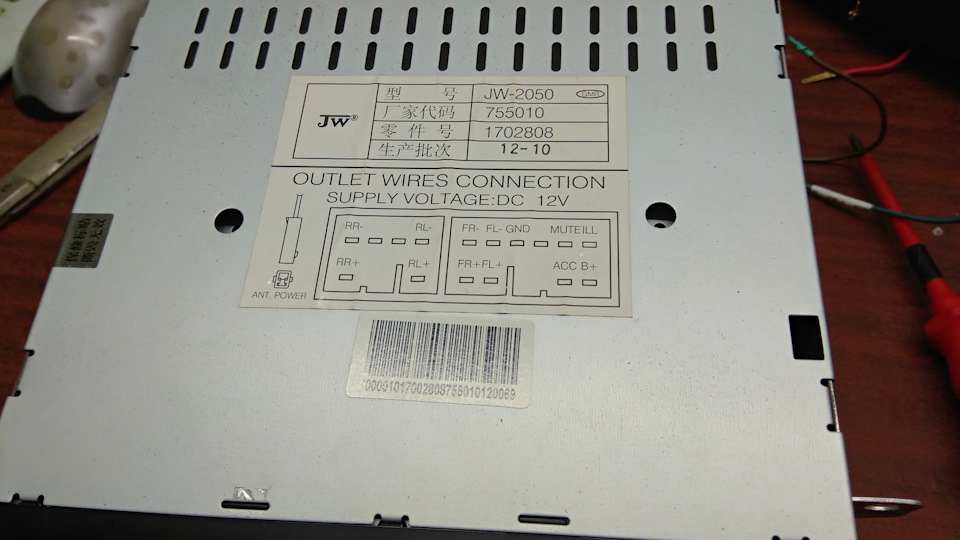

Магнітола

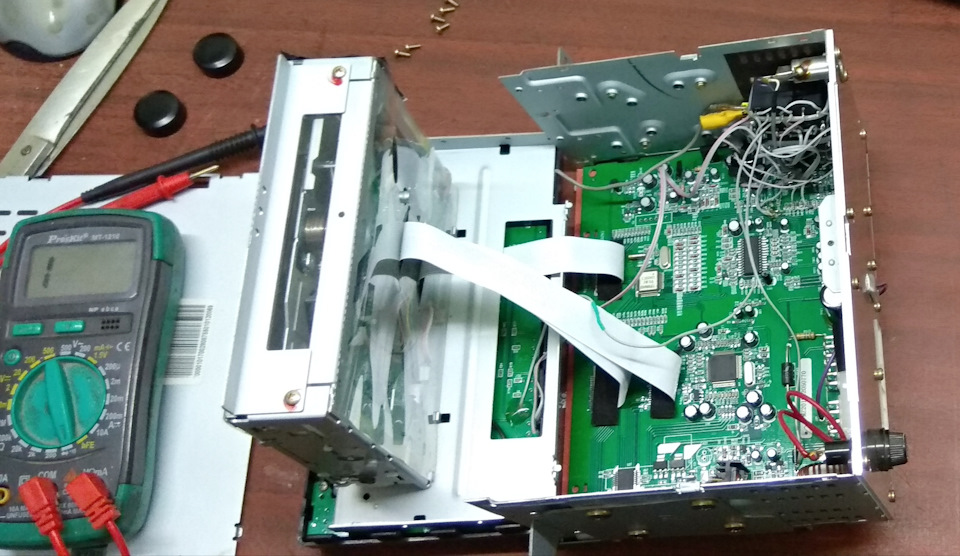

в розібраному вигляді (BT модуль вже встановлений)

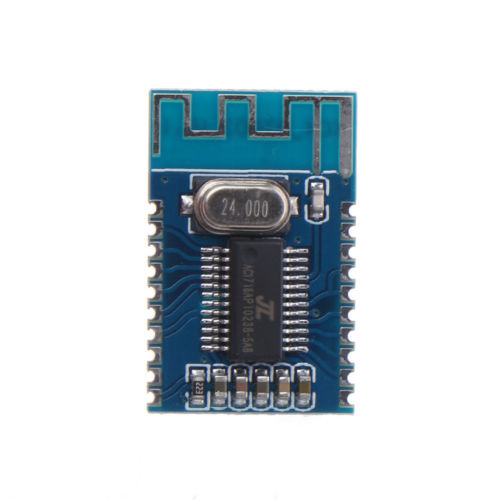

BT модуль спереду

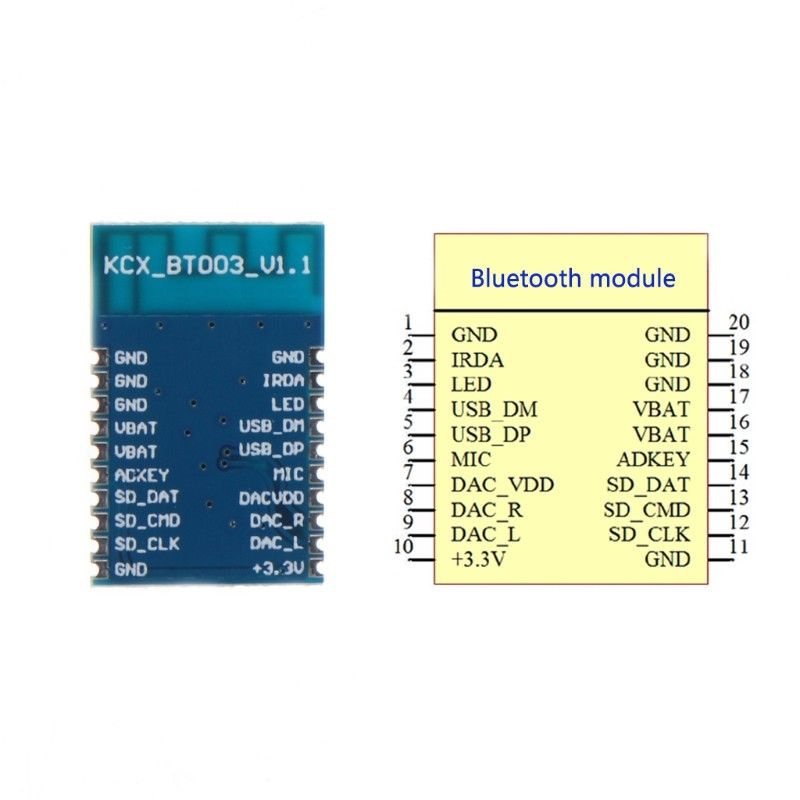

BT модуль ззаду, розпинування
По розпинці BT модуля, я думаю зрозуміло, що він вміє, але єпроблема і це харчування Купуємо ізольований DC/DC перетворювачтипу B1205 або подібний (все індивідуально підбирається під модульBT, бо Ви можете купити інший) для того, щоб не ловити перешкодивід роботи BT і не чути їх у динаміках.
12В при включенні магнітоли беремо звідси:

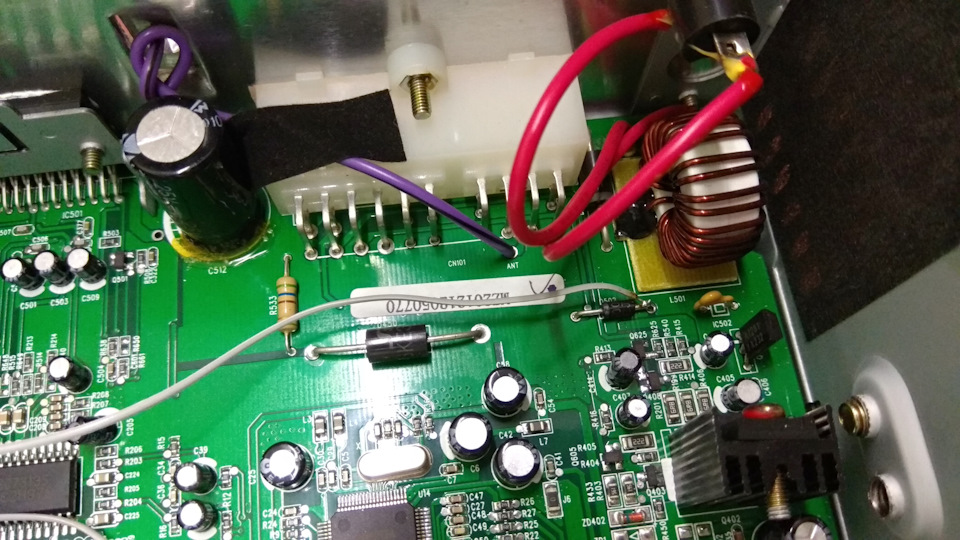

точка підключення живлення та виведення Рем. До цього діода я вжеприпаяв провідник, у це місце припаюється діод для виведення REM12В, для включення підсилювача і т.П.
Пам'ятайте, що замикання цих 12В на землю спалить живильникмагнітоли, так що не балуйтесь і при виведенні REM сигналу ставтедіод, а після нього вже провідник з корпусу виводьте. br> У мене, для комутації сигналів між BT модулем, штатною мікрофонноюселектором входів і підсилювачем, були використані релюшки, які я, до речі, виколупав з ДБЖ для кампа.
Так-так, ці страшні суворі релюшки, які мають давати перешкоди навсе, що завгодно, але... Не дають! ;-)
Можна, звичайно, вибрати щось краще релюшок, але не було часу, грошей і бажання…
Тепер ріжемо доріжки перед кондерами С228 і С229, це лівий і правийканал до підсилювача. Акуратно підпаюємо провідники і фіксуємотермоклеєм Активацію BT режиму я зробив по кнопці "6" на лицьовійпанелі магнітоли. Конкретніше:при натисканні на цю кнопку магнітолавключає передналаштовану станцію радіостанцію №6 шляхом замиканняконтакту на масу. Включаємо мозок і думаємо, як це нам допоможе.Розрізаємо доріжку, щоб звільнити цю кнопку від її функцій івикористовуємо собі на користь, тобто підводимо до ремінцявключення постійний "+" від 12В (по фотці вище), а "-" будекомутуватися кнопкою "6". До цієї ж кнопки підводимо світлодіод відBT модуля для індикації роботи BT модуля.
На лицьовій панелі свердлимо отвір 1мм і приклеюємо термосоплямиконденсаторний мікрофон з будь-якого телефону для режимуhandsfree.
Загальний вигляд
Підіб'ємо підсумки:після включення магнітоли на релюшкувключення BT подається "+" від 12В стаба магнітоли, при натисканнікнопки "6" на релюшку подається " -" і вона спрацьовує замикаючихарчування на себе і активуючи інші релюшки. Далі політ фантазії, інші релюшки комутують звук і т.Д. Схеми немає, т.К. Робив відбалди тим, що під рукою і давно вже не пам'ятаю.
BT модуль у телефоні підключається елементарно, далі як у звичайнихBT навушниках. Модуль розмовляє нормальною англійською жіночимголосом сповіщаючи про режими.
До BT модуля можна багато чого ще прикрутити, наприклад USB роз'ємдля флешки або роз'єм для MicroSD.
З мінусів такої реалізації:< br/>
— чутно клацання при натисканні кнопки "6";
— вимкнути BT модуль можна тільки вимкненням магнітоли з кнопки абоключем запалювання;
— при крученні стартера — релюшки вимикаються (можна вирішити довстановлення електролітів);
— магнітола "думає", що відтворює радіо, тому на екранівідображається радіо;
— кількість запам'ятаних радіостанцій зменшується на кількістьпотрібних функцій BT модуля, в даному випадку на 1.
За якістю звуку — з бт модуля реально звук кращий, ніж з радіо, я бнавіть сказав, що набагато краще. З телефону роблю гучність 90% на100% перевантаження.
"з телефону роблю гучність 90% на 100% перевантаження.
"з телефону роблю гучність 90% на 100% перевантаження.
