Праве ближнє світло - не працює.
Коротке введення.
Ближнє світло та ПТФ — ксенон.

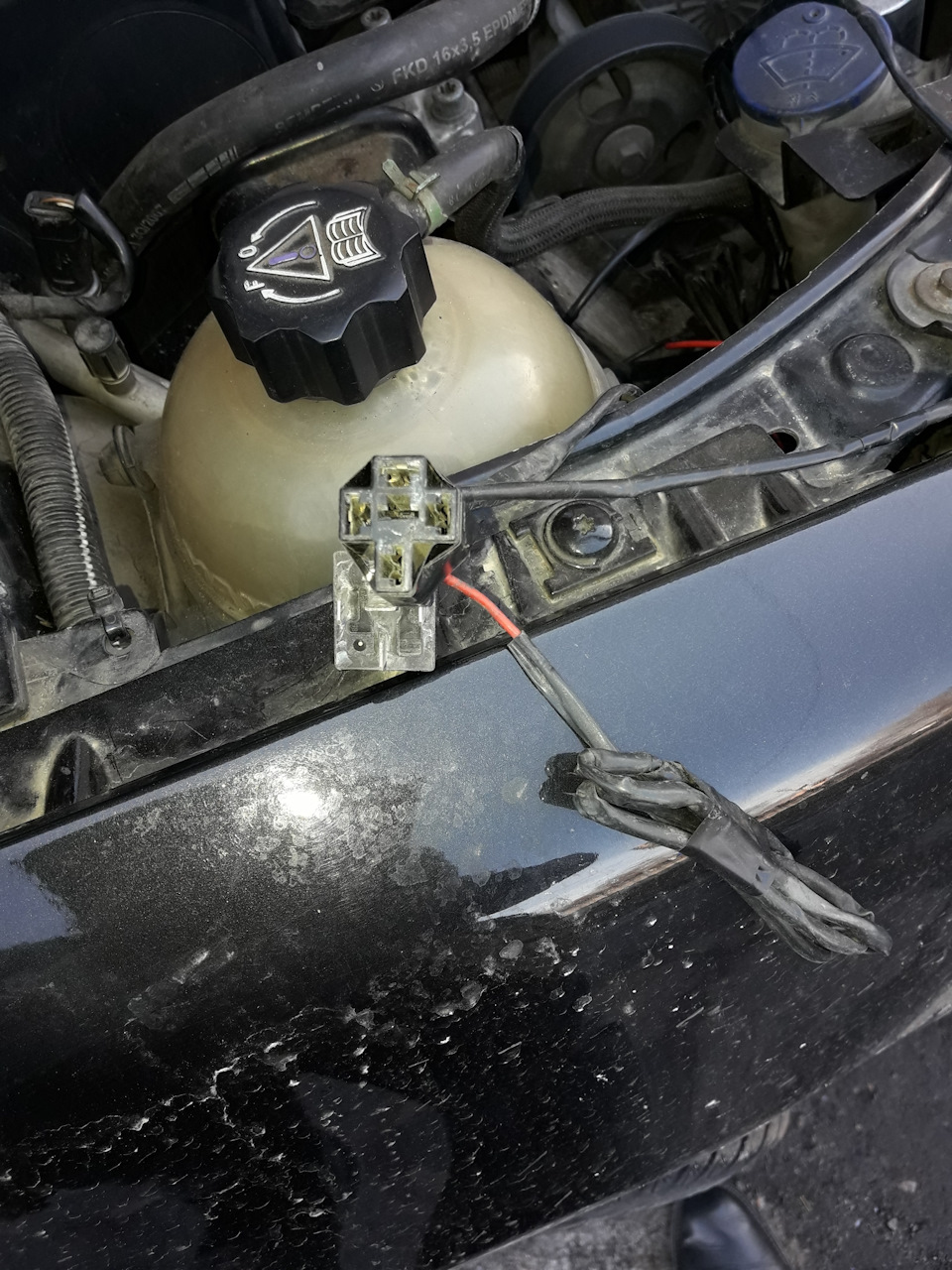

На правій стороні ближне світло та ПТФ йдуть на одному реле. Що іяк — на схемі.
Звідки йде підключення до реле обірваного контакту #30?
Розбираюся поки сама…цікаво ж.

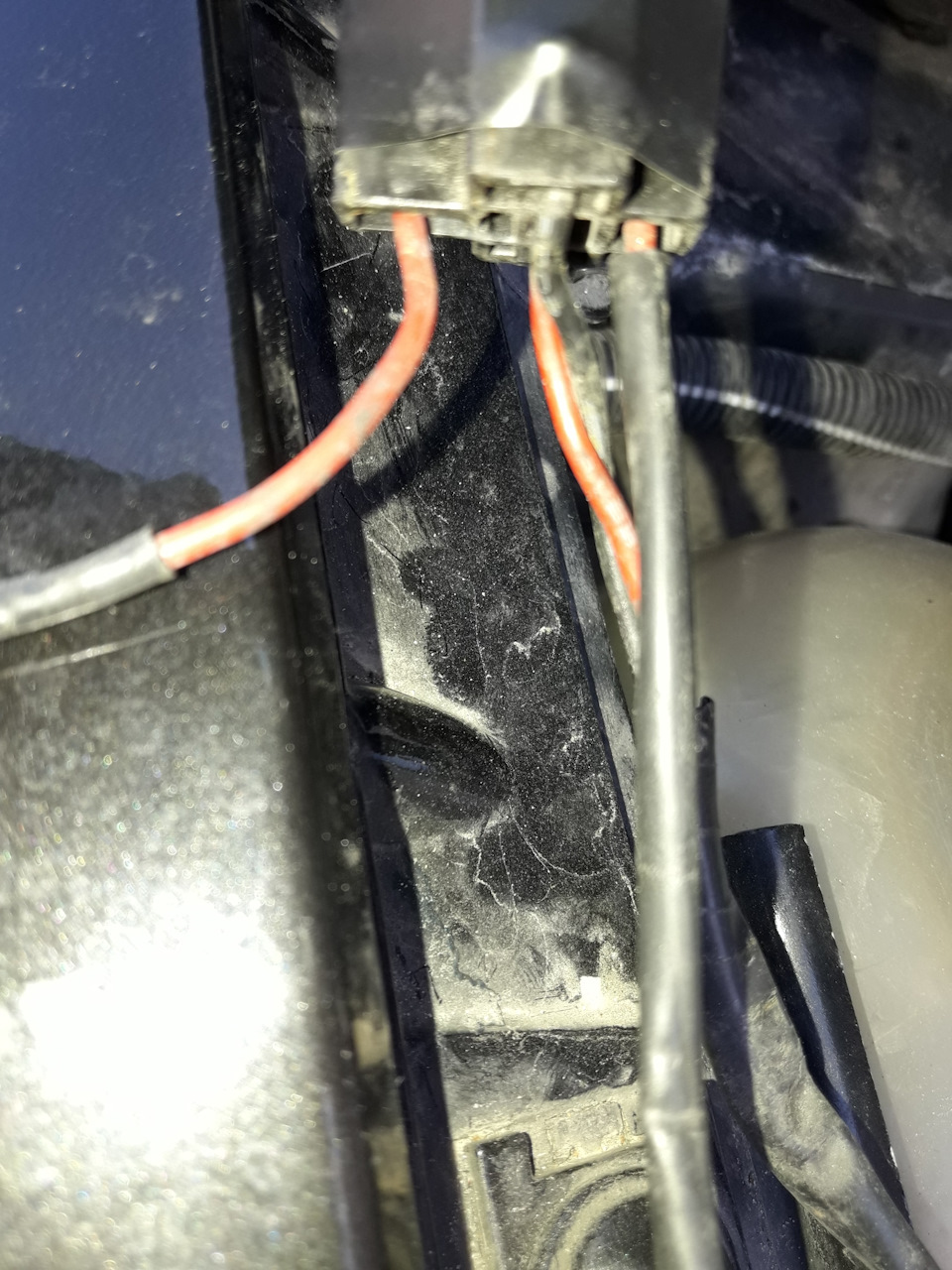

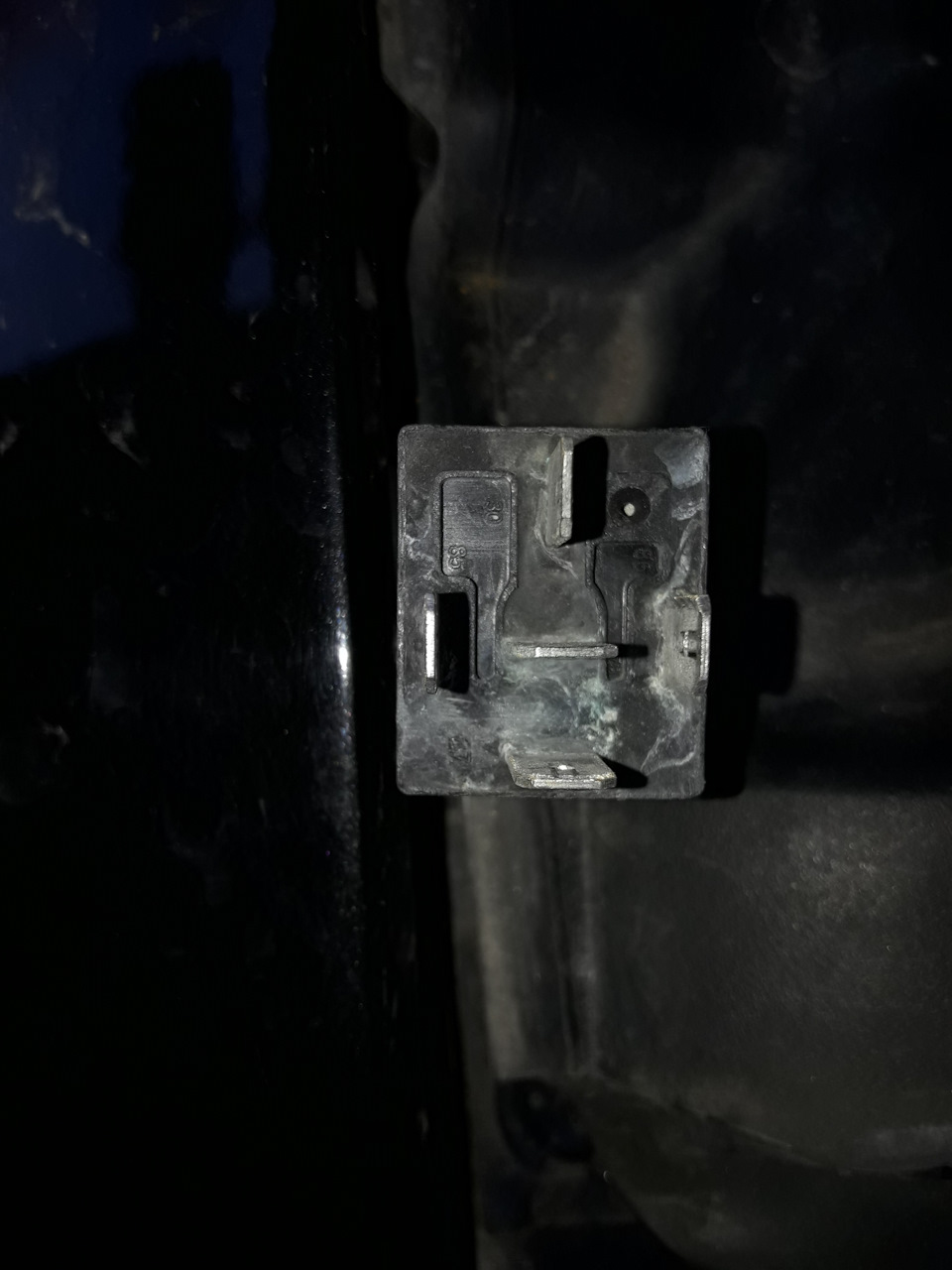

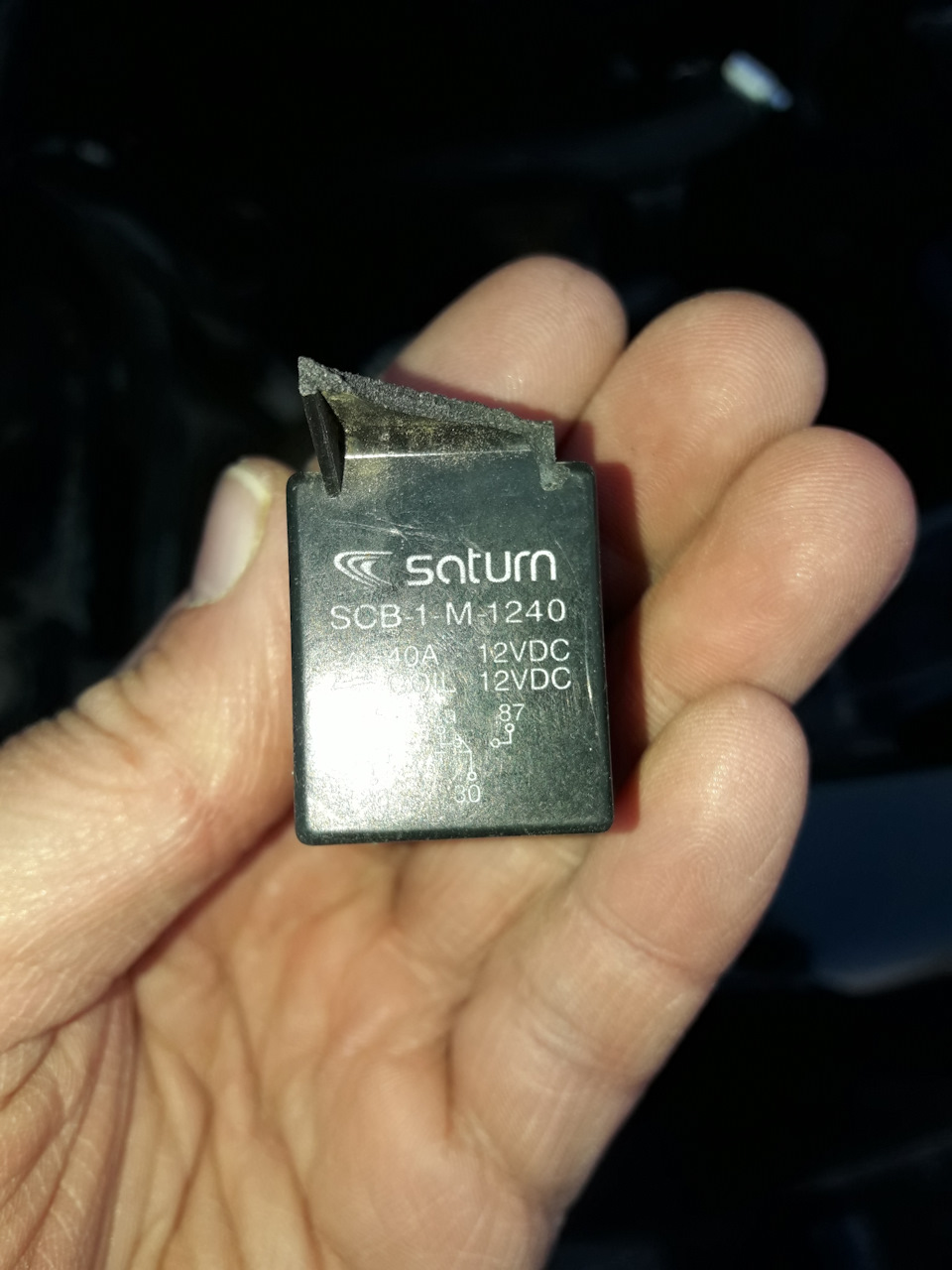

Контакти на реле:
30 - обірваний провід (поки не знайшла де);
87 - червоний провід до ближнього світу (чорний йде на корпус);
85 - червоний провід ПТФ; br/>
86 — чорний провід ПТФ (до нього приєднано два світло-сірих).
Коментарі4
в підкопотному блоці запобіжників є запобіжник 9 і 10, вони відповідаю за праве і ліве ближнє світло відповідно... можна від них пройти і пошукати провід... а тут вказано де ці два засранці))vsepredohraniteli.ru/peug...t/307- predohraniteli.html
Запобіжники перевірені. Питання в тому, що проводка вже перероблялася, не відповідає електросхемам. На лівій фарі так само йде окремий провід (плюс) від BSM до реле, в якому є проводка, що йде до ПТФ. Залишається тільки один варіант - знімати блок і ...
30 це + від акумулятора, через BSM
Буду шукати обрив(((
