Android PC. Основні компоненти

Шановні однодрайвці,

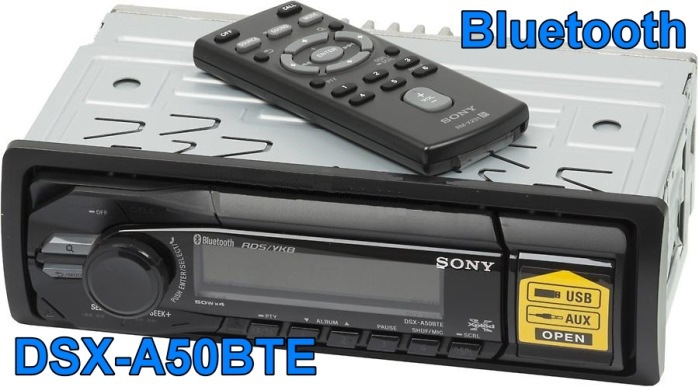

основною причиною встановлення планшета послужив, як би це смішноне звучало, поганий прийом радіо. Не те щоб зовсім поганий, алечасом були сторонні шуми, шипіння Що я тільки не робив... І антенуміняв (хоча у мене телескопічна на даху), і точку маси змінював, ісвічки, і ставив додатковий шумоподавлюючий конденсатор нагенератор, і брав живлення безпосередньо від акумулятора — все безтолку. Змінював, але й не хотів, тому що мене повністю всімвлаштовувала — і блютуз, і флешка, і aux, і знімна панель Коротше, за такі гроші важко було знайти подібну голову… Я не аудіофіл ісупер якісного звуку від неї не чекав Для моїх 4-х трисмуговихдинаміків і парочки пищалок її цілком вистачає. Sony DSX-A50BTESony
Також машина затонована і в темний час доби паркуватися дуженезручно, доводиться опускати шибки, але взимку чи в дощ це неприносить великого задоволення, а так хоч око виколи — по дзеркалахнічого не видно. Навіть заміна рідної лампочки на потужнусвітлодіодну не дала бажаного результату, хотів навітьпротитуманний ліхтар кришки багажника поміняти на білий відправорульних машинок, але такого добра у нас не знайдеш, а назамовлення дорого виходить. Ок ... Як варіант, цілком підійдепарктронік, але є і моделі з камерою, чому б не скористатися такимдобром. Єдине "але" — монітор або дзеркало виведення зображення вжезовсім стріменькі якісь. TECU 3 (офіціали дуже дорого беруть задіагностику :)))), чому ж не можна цього зробити через блютуззв'язкою ELM-327 + Планшет? ! Все можна ... 2-DIN магнітола - неваріант, я вважаю, що в нашій збірці немає місця, що підходить длянеї. Ось і загорівся ідеєю встановлення комп'ютера в авто, алепочитавши різні джерела, вирішив, що хоч і дружу з комп'ютерноютехнікою, але це накладно для мене. А може, є альтернатива? ! І воназнайшлася – планшет! Більш того, верхній рукавичковий бардачок буввідмінним варіантом розміщення всього цього добра. Вивчивши трохипрофільні форуми, замовив трохи девайсів для здійснення задуманого, а саме:

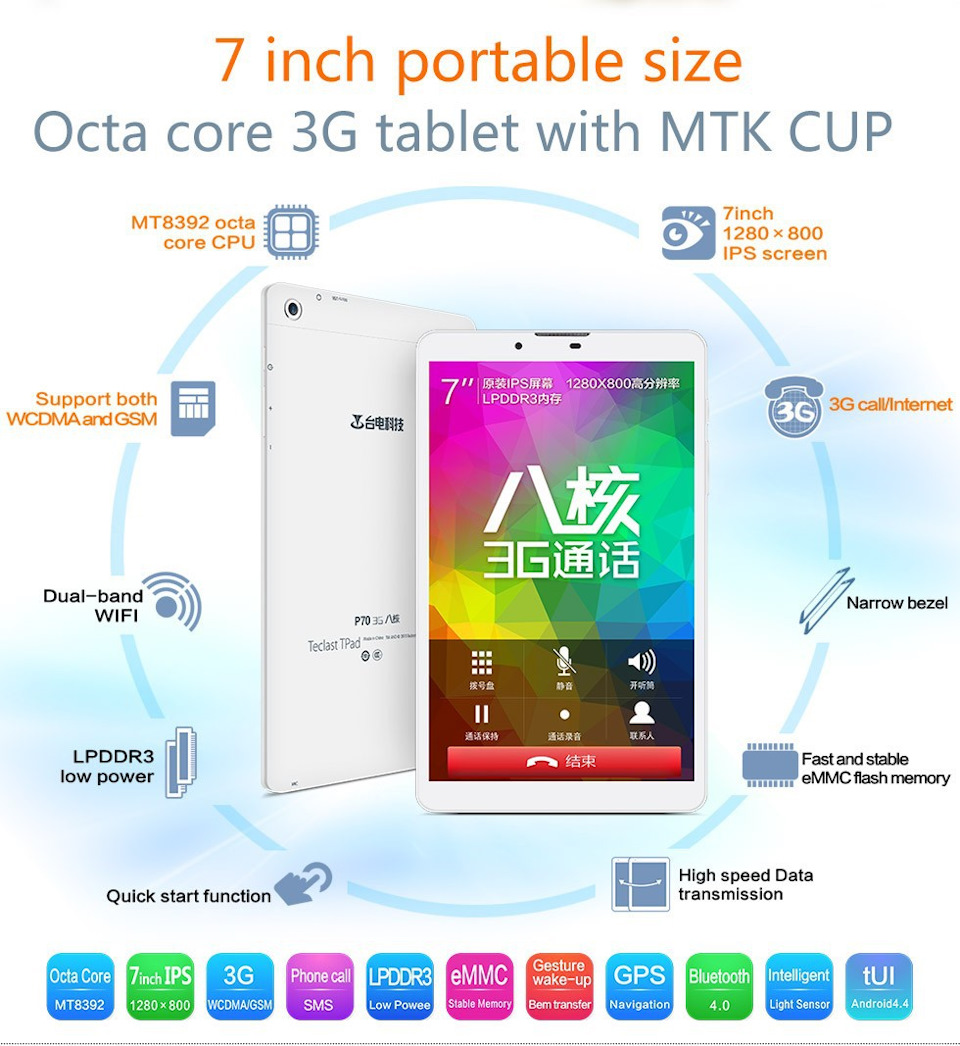

1. Планшет Teclast P70 - 8 ядер, 1 гіг опери, гарна роздільназдатність екрану, IPS, кути огляду, і головне - підтримка 3G дляінет радіо. Спочатку шукав з окремим входом для живлення (нечерез мікроюсб), але їм усім чогось не вистачало - то ні 3G, тослабкий екран. Довелося брати, а там уже мудрувати з харчуванням.2. Перетворювач живлення LM2596 — коментарів непотребує, стандартний БП із посередніми характеристиками, дляекспериментів саме воно — дешево та сердито

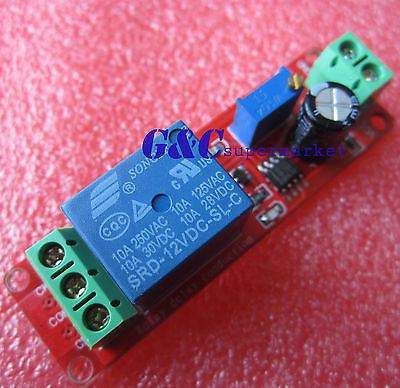

3. 12V Реле із затримкою

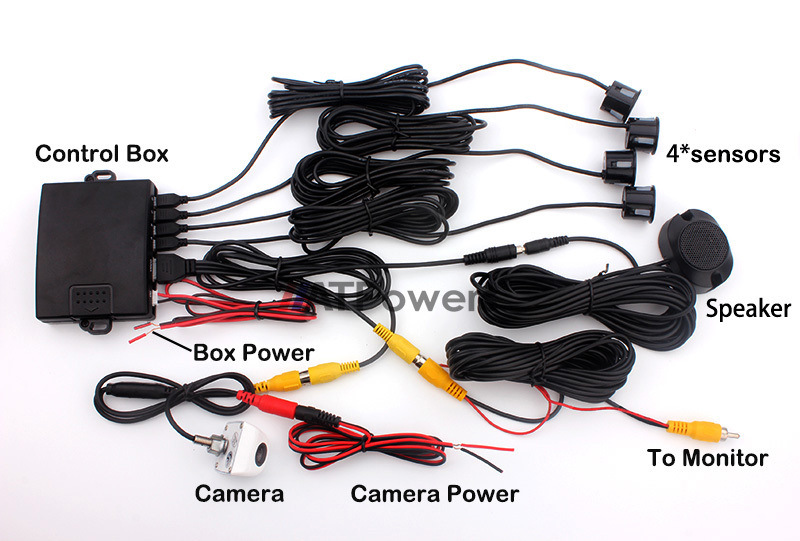

4. Парктронік із камерою заднього виду (тІЛЬКИ для використання зкамерами, для систем зі світловою індикацією не підходить)

5. EasyCap — пристрій відеозахоплення (для перетворенняаналогового зображення з камери на цифровий для планшета)

6. Аудіошнур 1м — стандартний мініджек-мініджек дляпідключення до aux
7. Шнур ОТГ — для одночасного живлення планшета та підключеннякамери

8. ELM327 v 2.1 — для діагностики
З самого початку задумав винятково знімний варіант, планшет сам пособі хороший і в господарстві знадобиться, та й виготовлення рамки, переробка центральної консолі не надто спокушали.

А ось з власником трапилася затримка — всі були однотипні і длямого проекту не підходили. Основний одвірок, що лапки висуваються зодного боку, тобто. Відцентрувати розташування планшета і власникав бардачку не вдасться. Пробував різні підставки, але все не те.Після тижневого пошуку вдалося мені все-таки в одному з нашихмагазинів відмінний варіант, але поки що я "жував соплі" йогоблагополучно вмикнули через пару днів. Завозитимуть більше, артикулвнутрішній, аналогів не знайдуть. Але не тут було — вже спалахнувцим власником. Об'їздив купу магазинів, прошестрив сайти оголошеньта інет-магазинів, але все-таки знайшов. Утримувач планшета

НЕ РЕКЛАМА
Регулювання з обох сторін
Тепер залишалося тільки чекати приїзду деталей, і яке було моєрозчарування, коли зібравши все разом у мене нічерта не заробило.Так, радіо лабало знатно, але камера не завелася, а також одночасназарядка і підтримка ОТГ пристроїв канула в літа. А діагностикачерез ELM 327 не заробила. Коротше, повне розчарування, гроші навітер… але не можна опускати руки, ми не шукаємо легких шляхів :)Хоча… якби спочатку я ретельно вивчив матеріали щодо кожного зкомпонентів, то багато чого можна було уникнути, а саме:1. Уроботах MTK не реалізована повноцінна підтримка USB HOST, з горемпопалам в режимі OTG вони бачать і читають зовнішнінакопичувачі
2. Підтримка одночасної зарядки та OTG реалізована на певнихпристроях і мій планшет до їх списку не входив
3. Для нашої машини потрібен "правильний" ELM 327 адаптер, асаме із протоколом версії 1.5. У нових версіях некоректнообробляються специфічні команди для ЕБУ по нашій машині, вблутуз-терміналі зв'язку на планшеті це добре видно - замість "оК"на команди TAL ATIB10 ATSH8110F1 ATSW00 мені приходили різнікрякозябри чи питання. До речі, перепробував три адаптери, покитаки не потрапив чесний китайчег, який надіслав v. 1.5, рештасподвижників Дядечка Ляо клялися в "правильності" свого адаптера, але він ніфіга не відпрацьовував специфічні запити, за що згодомблагополучно повертали гроші.
4. Єдине, з чим вгадав - З аудіошнуром :))))) Жарт! Зізикапом - на чіпі UTV007, який опинився у пріоритеті у розробникаПЗ для нього (замість STK1160). До речі, якщо шукаєте цей чіп, стежте за розкладкою клавіатури — не вводіть UTV 007 латиницею, ботаких результатів навидає :))))

У результаті невідповідні елементи Android PC були продані і назаміну їм придбані:
1. Nexus 7 3G (2012) 32Gb
2. ELM327 v. 1.5 — зовні вони однакові, так що фото не обов'язкове.Їх установка, підключення та налаштування в слід. Записи… Отжебагато букафф… :)))

Трохи пройдемося за цінами:
1. Teclast - 73 $ (заміна на Nexus 7 - 100 $)
2. Камера - 34$
3. Easycap - 5, 3 $
4. БП 2 шт. - 1, 5 $
5. Реле 2шт. - 3 $
6. Аудіошнур - 1, 5 $
7. ELM327 - 6.2 $
8. Тримач планшета - 20 $
