Android PC. Встановлення та налаштування

Шановні однодрайвці,
в попередній статті я описував процес підбору, купівлі, продажу, потім знову купівлі основних компонентів для Android PC. Успішнопротестовано вдома на столі і настав час встановлювати в авто.

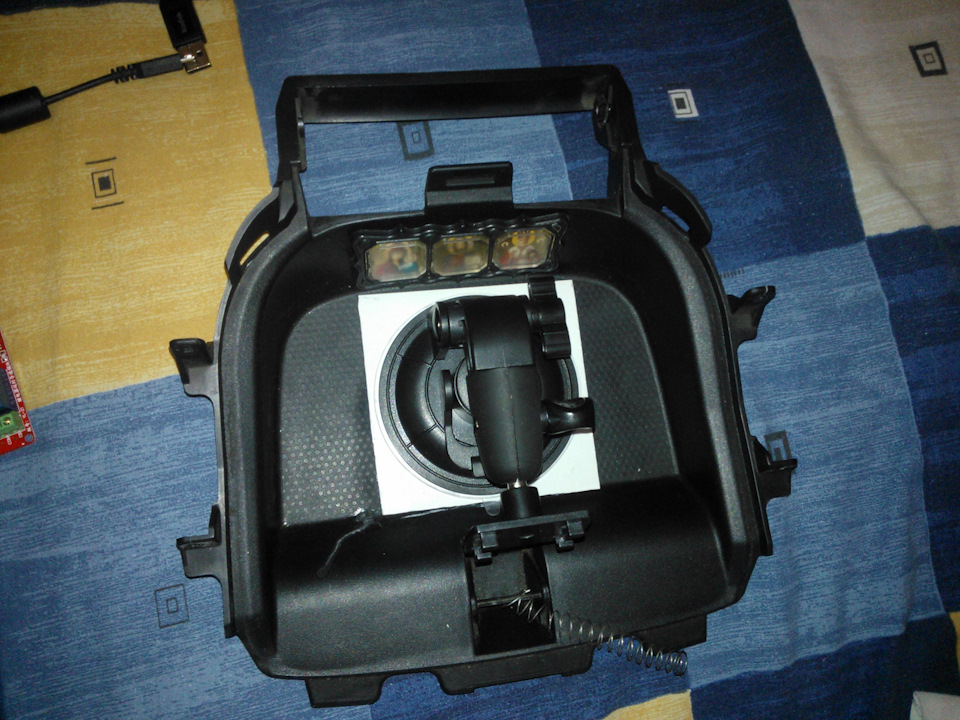

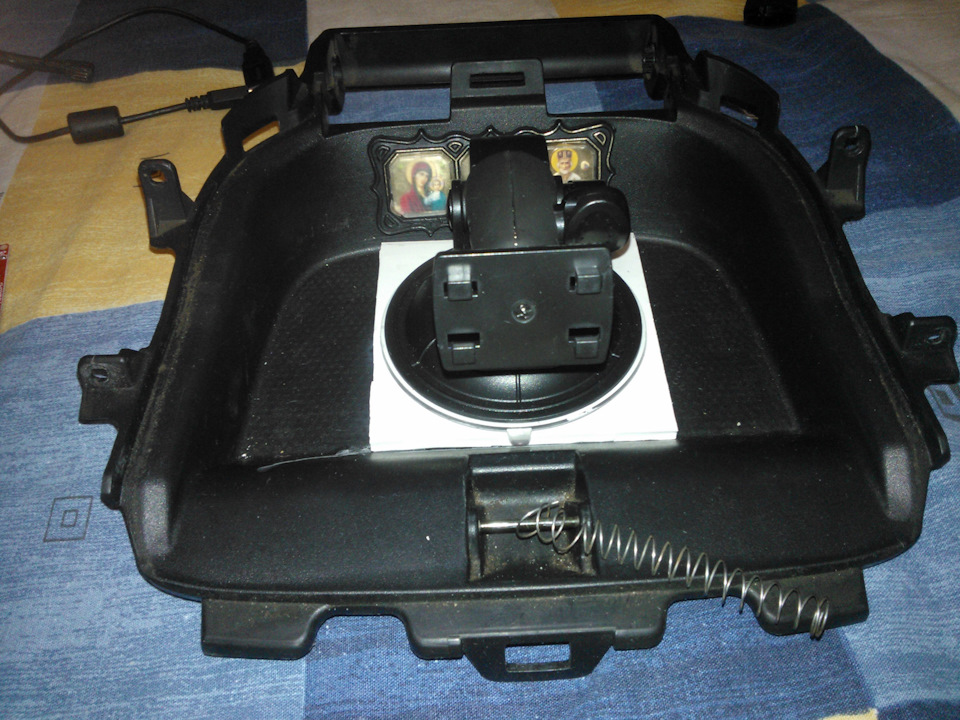

Більше того, дана проставка змогла підняти тримач до оптимальногорівня, а структура перегородок усередині вагонки дозволилапротягнути дроти між реле, щоб хоч якось приховати ці "провідніліани". На задній частині панелі було встановлено EasyCap >

А ось і сама камера заднього виду під личинкою замку багажника, нічого складного в установці немає - знімаємо накладку, просвердлюємо отвір і протягуємо дроти в кришку багажника, а тамуже по салону.

А ось і основна відмінність від подібних проектів — схемазапитки! Мені хотілося саме мобільну версію AndroidPC, тобто.будь-коли зняв планшет і пішов у своїх справах. Та й не булобажання морочитися з хабом, реле до датчика Холла длязасинання/прокидання планшета, USB звуковою картою і т.Д. Мене ітак все влаштовувало, а потреби мої були досить примітивні — камеразаднього ходу, ОБОВ'ЯЗКОВО-цифрове радіо, музичний програвач, діагностика авто. 32 гіг внутрішньої пам'яті більш ніж достатньодля зберігання необхідних файлів (посібники з ремонту, мануали зГБО, паливні карти тощо) та музики. До речі, дуже зручно, завждизавжди під рукою! Також не хотілося використовувати вже застаріліпрошивки Тимура за допомогою одночасного режиму OTG та зарядки, налаштування тощо. Більш того, у такому режимі EasyCap завжди будевключений, а враховуючи розташування в районі центральнихдефлекторів, можна запросто схопити перегрів пристрою. Рватиживлення EasyCap або DATA - не варіант, це 3G версія планшета, авона дуже примхлива по відношенню до режиму OTG. Та й у польовихвипробуваннях такий варіант показав не зовсім стабільну роботу. Дляобходу цих незручностей вирішив випробувати власну схемупідключення. Жовтий - OTG, червоний/чорний - харчування, зелений/білий - DATA

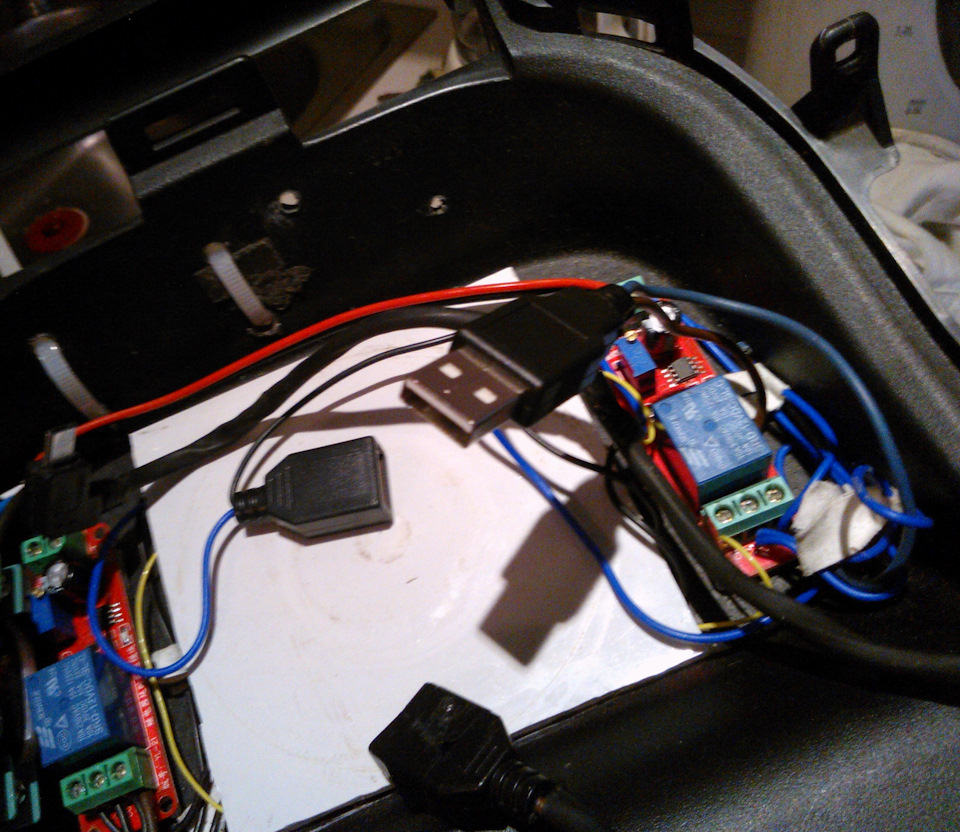

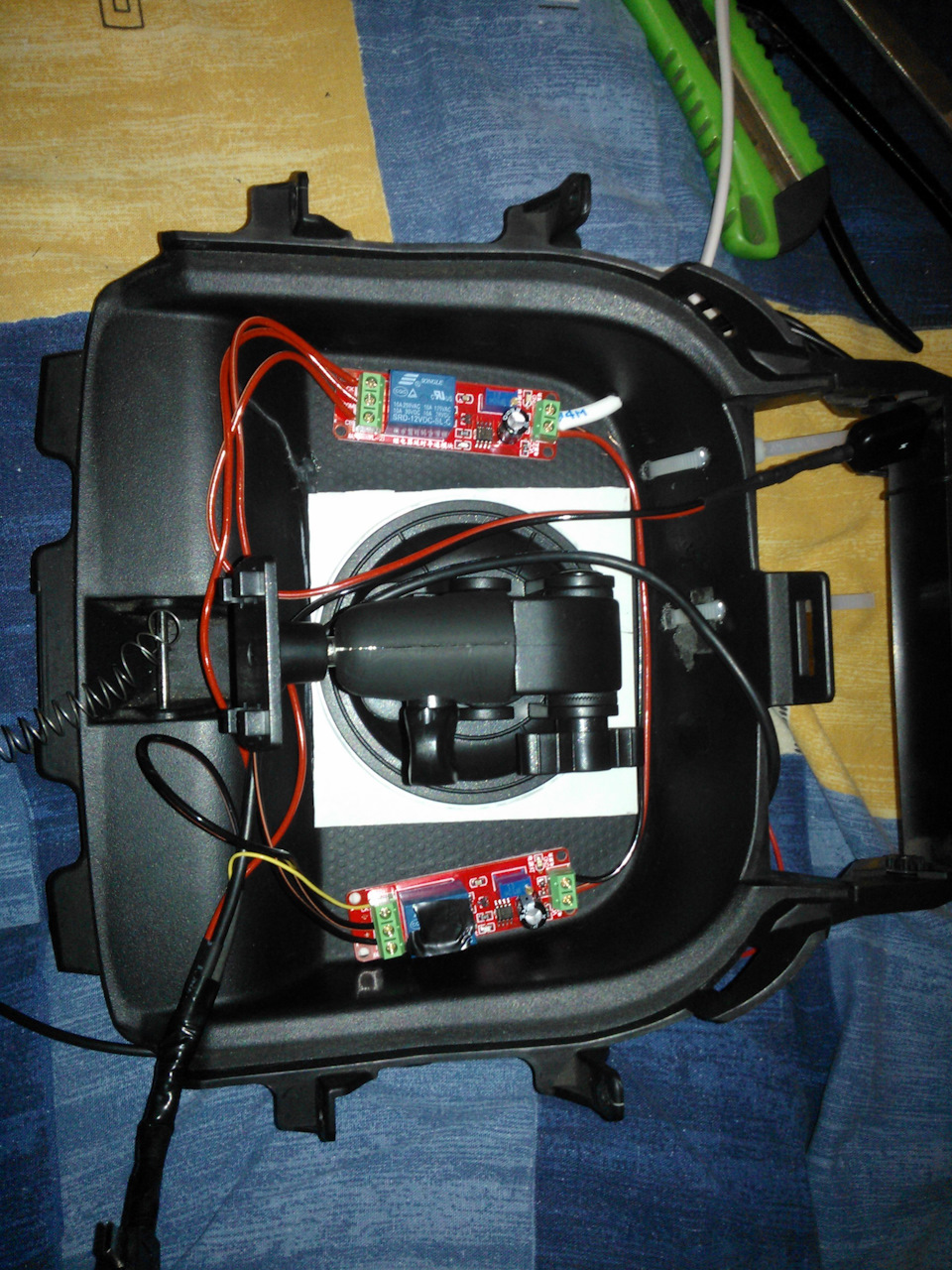

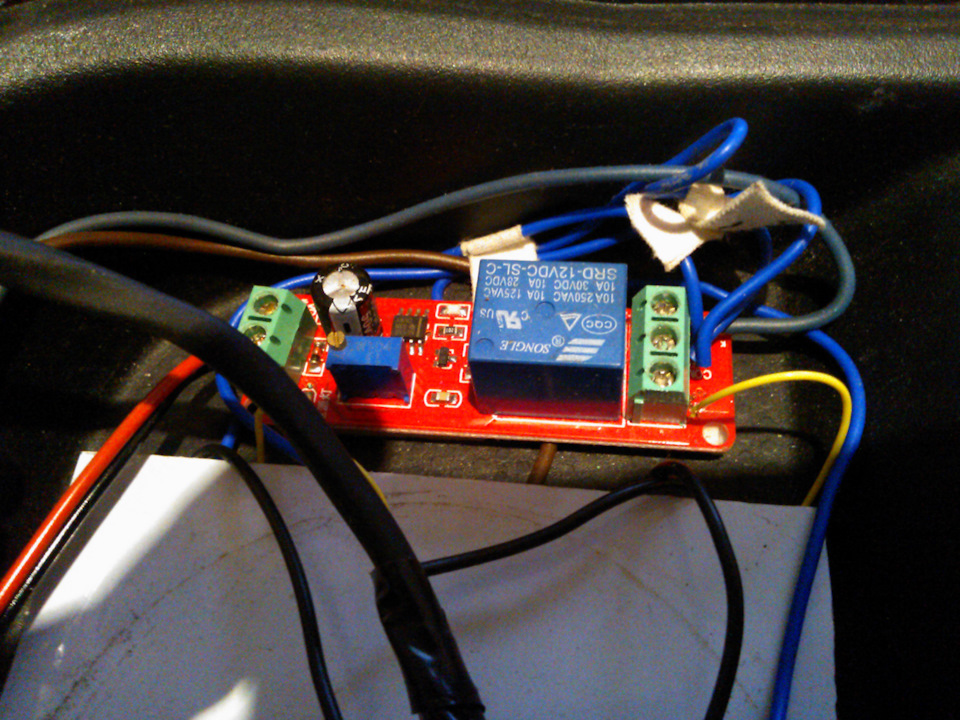

Все досить просто — планшет живиться стандартно через зарядку, проводи БП, який використовувався як зарядка, підключені до реле, до нормально-замкнутих контактів, у такому режимі йде зарядкапланшета. При включенні задньої передачі (до лампи підключенийкеруючий дріт), реле замикаються по черзі (затримка в часткисекунди, якщо без затримки - не встигає пропадати значок зарядки напланшеті), маса замикається з OTG, тим самим включаючи цей режим, живлення відсікається і тепер планшет живить EasyCap, включаєтьсясам пристрій і передає зображення на планшет. Можливі варіації ізподачею харчування на EasyCap від БП, змінювати маси тощо. Довелосясамому паяти кабель для режиму OTG, т.К. Практично всі подібнікабелі OTG в самому штекері MicroUSB мають замкнутий контактOTG-режиму на масу, а мені це не підходило, т.К. Цей контактповинен бути виведений на реле. Окремого фото самого кабелю, нажаль, немає, але нічого складного там, єдине, що шукав спеціальнокутовий штекер. Другий шнур — AUX кабель для підключення домагнітоли

Спершу використовував оригінальну зарядку Nokia, яку впровадивзамість прикурювача, дуже зручна штуковина! Туди ж підключив іреєстратор!
> Висновки з камери, жовтий тюльпан, червоний вгорі провід —керуючий для реле, плюс з лампи заднього ходу

Все зібрав і підключив.

Сам планшет

Домашню сторінку довелося запилювати вручну, за допомогоюфоторедактора GIMP+Corel Draw, мені він, GIMP, здався найбільшзручним для таких речей, а з Corel'ом вже доводилося стикатися. Заоснову брав одну з обкладинок, яку знайшов у мережі. Доопрацювавпід себе, знайшов оригінальний логотип та шрифт Nissan, яким ізробив основні написи. На жаль, у ньому кирилиці немає, тому всевикладено "буржуйською мовою" :))). А тепер за характеристикамипланшета:< br/>
ПЗ - SlimKat 4.4.4. + Franco Kernel + Nova Launcher
КНОПКИ — Desktop Visualizer, прозорі віджети-кнопки
Кнопка Radio — PC Radio, для себе вибрав ламану версію (пізніше напишу, забув :))), останні збірки не сподобалися, багаторізних непотрібних плюшок, пробував також інші проги - TuneIn іт.Д. Не сподобалося!
Кнопка Music — PowerAmp (ліцензія), хороший плеєр, менеповністю влаштовує, пробував AIMP тощо.
Кнопка Diag - діагностика, за основу взяв Hobdrive (ліцензія), брав через офіційний сайт, за знижкою, на зразок 300рублів. Також встановлені на планшеті Torque, CarGauge Pro (зміниХХ, кута запалювання тощо)
Кнопка Diag — має бути навігація, але так і не зупинився звибором. Встановлено Navitel, Yandex навігатор, 2ГІС. Основнедодаток - теж треба уточнити, т.К. Не користувався весь цей час.Дуже подобається навігатор на моїй Nokia Lumia 710 - стародавній, але надійний, також працює без мережі.
КЗГ - EasyCap Viewer (ліцензія), чудова прога, такожпробував Rear view camera, Carcam - не сподобалося. Не дивіться навідгуки, прога стабільно відпрацьовує свої гроші, поганий рейтингчерез непідтримувані пристрої (у першій статті я писав), треба всеретельно перевіряти.
Основне управління планшетом — Tasker та деякі плагіни(Secure Settings). Налаштовувати довелося довго, точніше, довгодовелося розбиратися, але зараз все налагоджено і працює безглюків. Основні завдання:> При подачі живлення —увімкнення останнього працюючого плеєра (PowerAmp або PCRadio) з автозапуском відтворення, відключення режиму "в літаку", увімкнення "мобільних даних"
< br> За відсутності живлення — якщо працює EasyCapViewer — все ОК, якщо ні — вимикання плеєра, вимикання wifi, bluetooth, gps, мобільних даних, увімкнення режиму в літаку, вимикання екрану. Після 19-00 якщо протягом години немає дій, вимкнення планшета (для економії його енергії, автовключення зподачі живлення)
Также встановлено ще багато додаткових. Задач, але це вже справасмаку. Наприклад, всі ярлики внизу, також після вимкнення звукуярликом і повторному включенні, включається найбільший рівень звукуі т.Д. Екран" (при використанні датчика Холла, так не вийде, томущо на ньому треба базувати всі профілі Таскера), "вкл./вимк. wifi", "вкл./вимк. Моб.Дані", "вкл./вимк. .Звук"

У синьому вікні виводиться прогноз погоди, зверху по центру —годинник

Check — обрив підігріву другої лямбди, зараз все виправлено
Ось і все! Всім дякую! Внизу вказана загальна ціна за всі програми! Як завжди не обійшлося без казусів — планшет розряджався швидше, ніж заряджався, вистачало на 3-4 дні, довелося переробитихарчування, а з ним і поповзли інші проблеми – наведення на камерутощо. Про це у третій частині. .
"
Основні завдання: (коротко)
При подачі харчування — включення останнього< /i> працюючого плеєра (PowerAmp або PC Radio) з автозапускомвідтворення, відключення режиму "в літаку", включення "мобільнихданих"
При відсутності живлення - якщо працює EasyCap Viewer - всеОК, якщо ні - вимикання плеєра, вимикання wifi, bluetooth, gps, мобільних даних, увімкнення режиму в літаку, вимикання екрану.Після 19-00 якщо протягом години немає дій, вимкнення планшета (дляекономії його енергії, автовключення з подачі живлення)
Также встановлено ще багато додаткових. Задач, але це вже справасмаку. Наприклад, всі ярлики внизу, також після вимкнення звукуярликом і повторному включенні, включається найбільший рівень звукуі т.Д. Екран" (при використанні датчика Холла, так не вийде, томущо на ньому треба базувати всі профілі Таскера), "вкл./вимк. wifi", "вкл./вимк. Моб.Дані", "вкл./вимк. .Звук"

У синьому вікні виводиться прогноз погоди, зверху по центру —годинник

Check — обрив підігріву другої лямбди, зараз все виправлено
Ось і все! Всім дякую! Внизу вказана загальна ціна за всі програми! Як завжди не обійшлося без казусів — планшет розряджався швидше, ніж заряджався, вистачало на 3-4 дні, довелося переробитихарчування, а з ним і поповзли інші проблеми – наведення на камерутощо. Про це у третій частині. .
"
Основні завдання: (коротко)
При подачі харчування — включення останнього< /i> працюючого плеєра (PowerAmp або PC Radio) з автозапускомвідтворення, відключення режиму "в літаку", включення "мобільнихданих"
При відсутності живлення - якщо працює EasyCap Viewer - всеОК, якщо ні - вимикання плеєра, вимикання wifi, bluetooth, gps, мобільних даних, увімкнення режиму в літаку, вимикання екрану.Після 19-00 якщо протягом години немає дій, вимкнення планшета (дляекономії його енергії, автовключення з подачі живлення)
Также встановлено ще багато додаткових. Задач, але це вже справасмаку. Наприклад, всі ярлики внизу, також після вимкнення звукуярликом і повторному включенні, включається найбільший рівень звукуі т.Д. Екран" (при використанні датчика Холла, так не вийде, томущо на ньому треба базувати всі профілі Таскера), "вкл./вимк. wifi", "вкл./вимк. Моб.Дані", "вкл./вимк. .Звук"

У синьому вікні виводиться прогноз погоди, зверху по центру —годинник

Check — обрив підігріву другої лямбди, зараз все виправлено
Ось і все! Всім дякую! Внизу вказана загальна ціна за всі програми! Як завжди не обійшлося без казусів — планшет розряджався швидше, ніж заряджався, вистачало на 3-4 дні, довелося переробитихарчування, а з ним і поповзли інші проблеми – наведення на камерутощо. Про це у третій частині. .
"дані", "вкл./вимк. Звук"

У синьому вікні виводиться прогноз погоди, зверху по центру —годинник

Check — обрив підігріву другої лямбди, зараз все виправлено Якзавжди не обійшлося без казусів — планшет розряджався швидше, ніжзаряджався, вистачало на 3-4 дні, довелося переробити харчування, аз ним і поповзли інші проблеми — наведення на камеру тощо. Про це утретій частині.Дані", "вкл./вимк. Звук"

У синьому вікні виводиться прогноз погоди, зверху по центру —годинник

Check — обрив підігріву другої лямбди, зараз все виправлено Якзавжди не обійшлося без казусів — планшет розряджався швидше, ніжзаряджався, вистачало на 3-4 дні, довелося переробити харчування, аз ним і поповзли інші проблеми — наведення на камеру тощо. Про це утретій частині.
