Android PC. Доопрацювання

Шановні однодрайвці,
в попередніх статтях — тиц і тиц — я розповідав про основні моментикупівлі та складання Android PC на базі Nexus 7 2012 3G. Всеблагополучно було зібрано, налаштовано і налагоджено — глюків ізбоїв практично не було, все влаштовувало, але, на жаль, батареярозряджалася швидше, ніж "їла". На проводи з великим перетином), піднімав напругу, використовував різні зарядки - все марно, більше500-600мА планшет брати не хотів і тому їжджу в основному містом, дозаряджатися він не встигав, доводилося забирати його додому. -тохоче залишати батарею в планшеті, можу сказати, що зиму вонавідпрацювала без нарікань - батарея не померла, не набрякла якбагато хто пишуть, все чудово працювало, проте мене такий варіантне влаштовував і було вирішено все-таки переробити систему живленняА якщо робити, то вже все одним махом :))) Відмовився від зарядкиNokia - її так і залишив, додатково вивів кнопку включення, заразвикористовується для будь-яких пристроїв, ніяких дротів, всеакуратненько. br/>

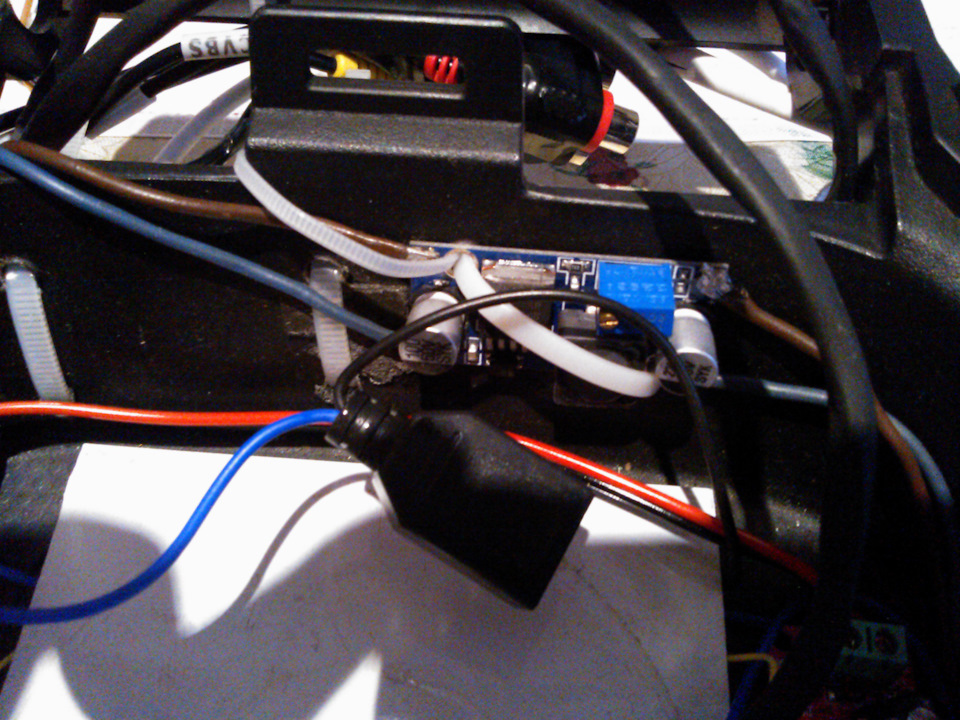

1. Для створення незалежного ланцюга живлення буливикористані два LM2596, які були розташовані в бардачку на бортах, фіксація на хомутах (естетика тут зайва, все закриваєтьсяпланшетом), один запитаний безпосередньо від акумулятора, інший –від АСС. Перший (основний) відповідає за первинне харчуванняпланшета, другий (додатковий) - за подачу напруги на MicroUSBпланшета аля зарядку, за якою виконуються скрипти Tasker'а, а такожза харчування реєстратора.

2. Далі довелося переробити підведення живлення у планшеті.Є три способи:
— підключатися безпосередньо до плати. Цей варіант здався доситьризикованим, т.К. Будь-який перепад напруги виведе плату з ладу, хоча багато хто так і робить і ... Все гаразд :). Тим не менш, яйого не вибрав.
- підключатися в розріз проводів живлення батареї, тобто. Які батарея є, і харчування окреме. Моторно, хоча батарея виступає яквеликий конденсатор, добре згладжуватиме перешкоди. Не став йоговтілювати в життя.
— підключатися до контролера, трохи його змінивши. Начебто і захистє ... Хоча контролер стежить виключно за станом батареї, але ефектплацебо все-таки є. Є інформація, що допомагає захиститись від КЗ, але фактів такого захисту ніхто не наводив, хоча люди перепалили неодин десяток таких контролерів :) Все-таки зупинився на цьомуваріанті.

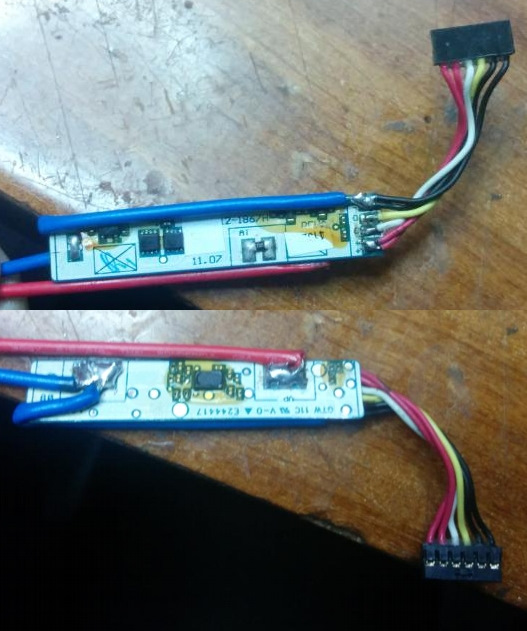

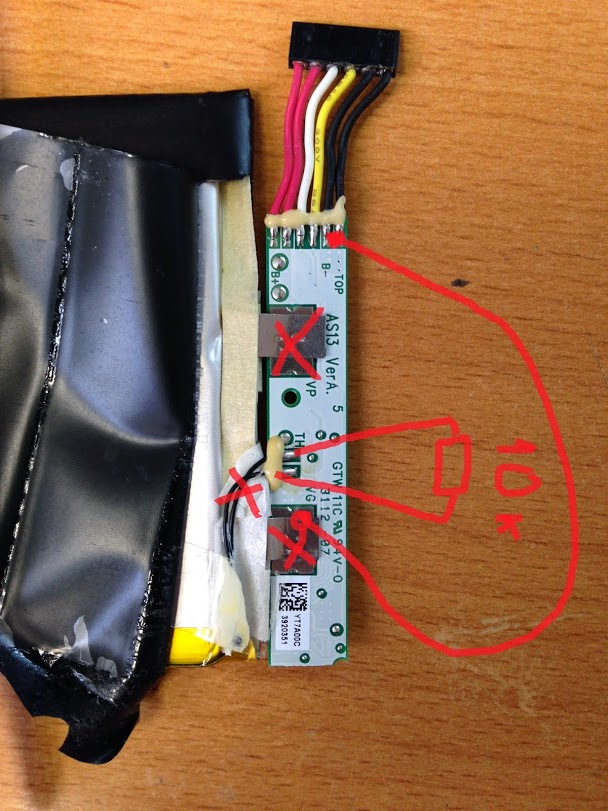

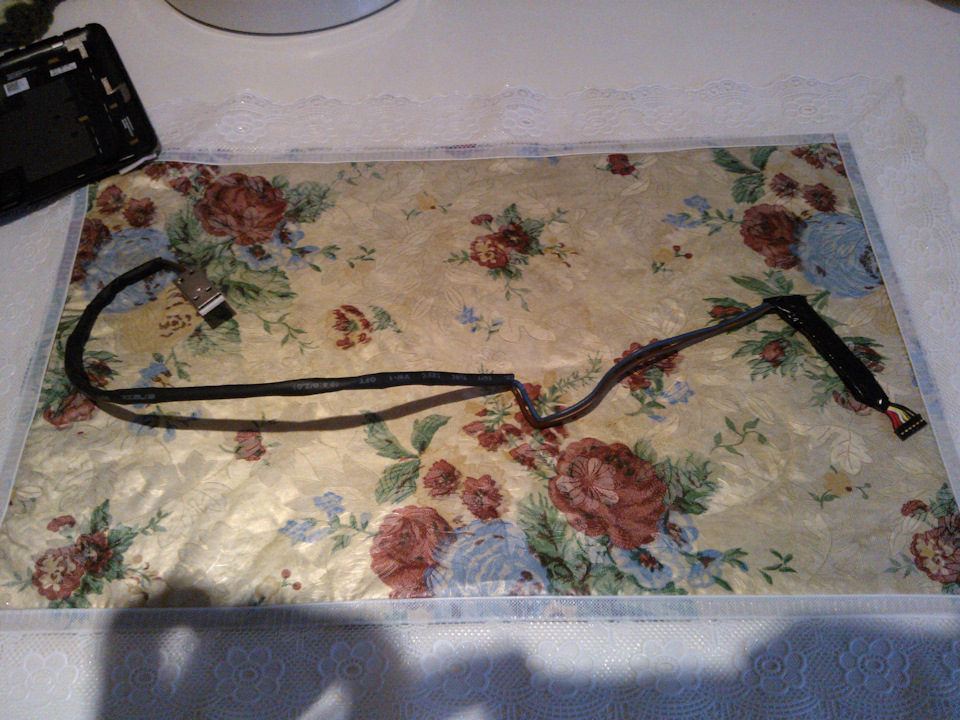

> Отже, була куплена б/в батарея, витягнутий контролер іперепаяний за такою схемою Відрізаємо дроти живлення батареї. Такожвідрізаємо сигнальні дроти, впаюємо туди резистор 10кОм. Ця лінія -це лінія контролю температури батареї, а т.К. Її немає, резистордає можливість обдурити контролер, тепер температура завжди ОК.Далі паралелімо мінусовий контакт плати з основною колодкою плюскидаємо на плюсовий контакт плати. Кабель. На кінець кабелю повісивUSB конектор для зручності від'єднання, адже концепція мобільногопланшета все ще в силі; ) Підключив до планшета. Вже якщо курочити, то курочити — вивів керуючий провід від Датчика Холла (рожевийпроводок). Стане в нагоді :)

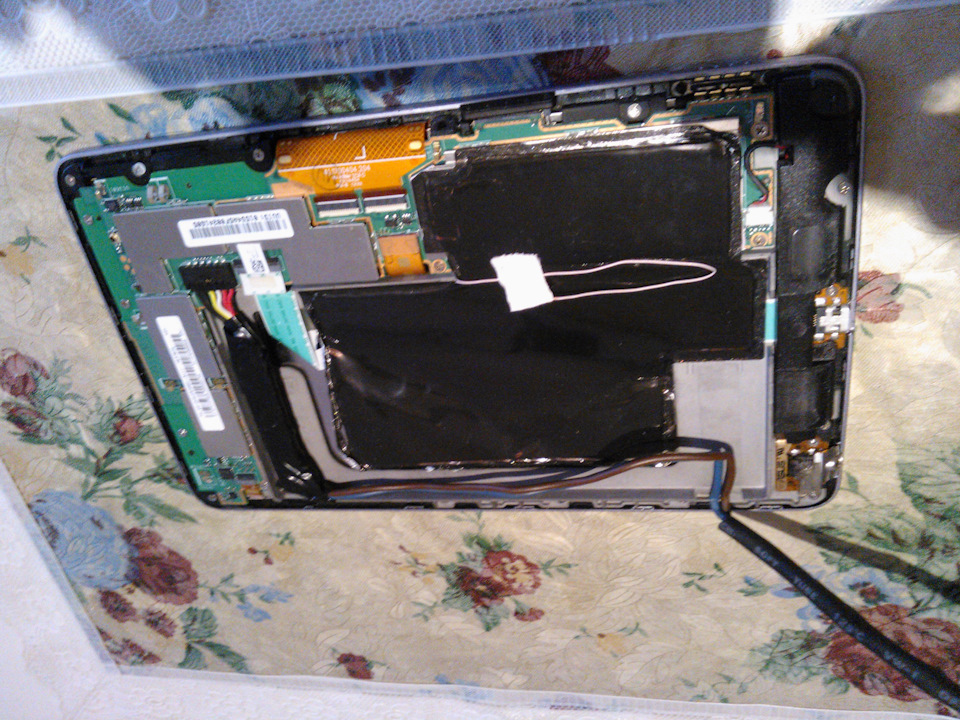

У кришці зробив круглим напільничком два висновки для проводів, всепротестував — працює.

Тепер для повернення первісного вигляду та мобільності планшетупотрібне лише встановлення назад оригінальної батареї, якаблагополучно зберігається у шуфлядці. До речі, ставив її нещодавно, коли міняв бардачок для системи. Пролежавши півроку заряд був 95відсотків :)))) Відмінний результат! Все зібрав, включив режимавтовключення при подачі напруги, переналаштував Tasker, встановивв авто і як завжди приємний сюрприз — наведення живлення в режиміКЗХ. На жаль, фото не залишилося.

Фото з інету, але у мене було те саме, хоча інтенсивністьзашумленості була набагато меншою

Що я тільки не робив - і змінював масу, і перекидав харчуванняEasyCap - не від планшета, а від додаткового БП, і змінюваввідеошнур, і ферити вішав на всі кабелі, які траплялися під руку вавто :)))), навіть виготовив ізолятор із двох трансформаторів 1:1, які благополучно виколупав зі старих PCI-модемів, але нічого недопомогло.
Чому саме з харчування? Тому що при встановленні батареї все ОК, аотже, шумить БП. Самі по собі LM дуже галасливі і шлють багатобруду в ефір. 4. Купив ось такі ось БП на KISS, перший зрегулюванням напруги, та ще й з кнопкою вкл./викл., другий —стандартний вихід USB на 5В. Запчастини на фото:SD1054 5. 5.Замінив основний блок і зібрав знову

МАРТНО! Наведення стали ще більше, перекинув харчування EasyCap надод. БП, який відповідає за пробудження планшета за наявностізарядки, стало краще, так і катався, поки не зважився на замінубардачка., зробивши найбільш прийнятний мені зараз варіант. А теперпо порядку:6. Хотілося все зробити своїми руками, але зневірившиськупив ізолятор землі для систем відео спостереження, роз'єми булиперепаяні на стандартні тюльпани. І яке було моє здивування, колипісля підключення цього пристрою всі наведення зникли! Взагалініяких, якість картинки прекрасна! Слава Дядюшці Ляо та його друзямз Піднебесної!

7. Напружували мене сильно ліани з проводів від EasyCap.встановлювати бардачок. Вирішив їх позбуватися. А дляцього:Розбираємо EasyCap — пластикові клямки по краях корпусу, легко розкривається простим ножем. Якщо збільшити, видно, щозібраний на UTV007:Відштовхуємо фішку, підчіпаємо голкою контакти уфішці і прибираємо всі зайві дроти. У підсумку, вийде повиннетаке:

Збираємо все як було:7.
/b> Далі встановлюємо всі деталі назад

Доп. БП теж вирішив поміняти, LM2596 не годиться для використанняна постійній основі. На ньому був підключений і реєстратор, так осьостаннім часом він відмовлявся включатися, лаявся на низький заряді т.Д. Поміняв на KISS, всі симптоми зникли, довелося зновуприпаювати роз'єм USB. Зате тепер все і скрізь легко відключаєтьсяі знімається. Все зібрано і чудово працює, дроти більше незаважають установці бардачку, реєстратор не глючить, наведеньнемає, нічого не гримить і не бовтається! Враховуючи сильнетонування машину, вночі одне задоволення паркуватися — хоч навулиці, хоч у гараж. Нехай Вас не вводить в оману наявність світлав гаражі, по дзеркалах дуже погано видно, куди і як паркуєшся, особливо, в бічні.
Всім дякую!
Витрати:
БП — 3$ + 1.7$
Ізолятор — 3$
/p>
Ps У планах ще купити аудіоізолятор, т.К. Є невеликі шуми по AUX'у, але вони чутні тільки при паузі і не напружують слух.
