Шановні однодрайвці,

<
Все добре, але ось одне тільки "але" - якість мікрофона дляголосових викликів Звук жахливий, мене погано чутноспіврозмовникам, регулювання і шумозаглушення не рятують.зовнішнього мікрофона не передбачено значить будемо курочити:))))

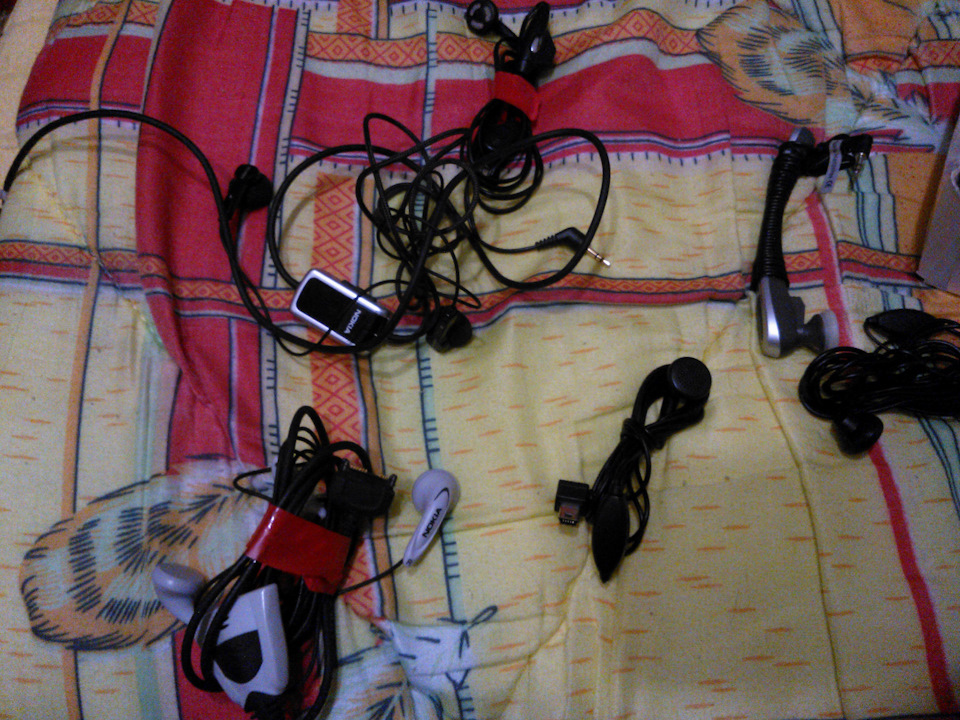

у достатку

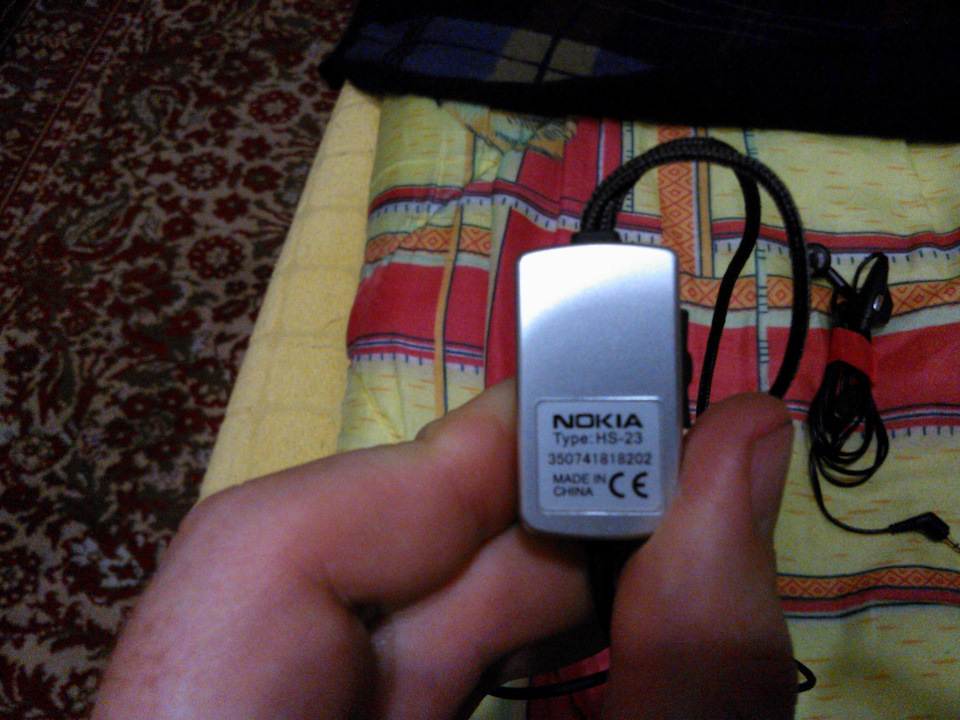

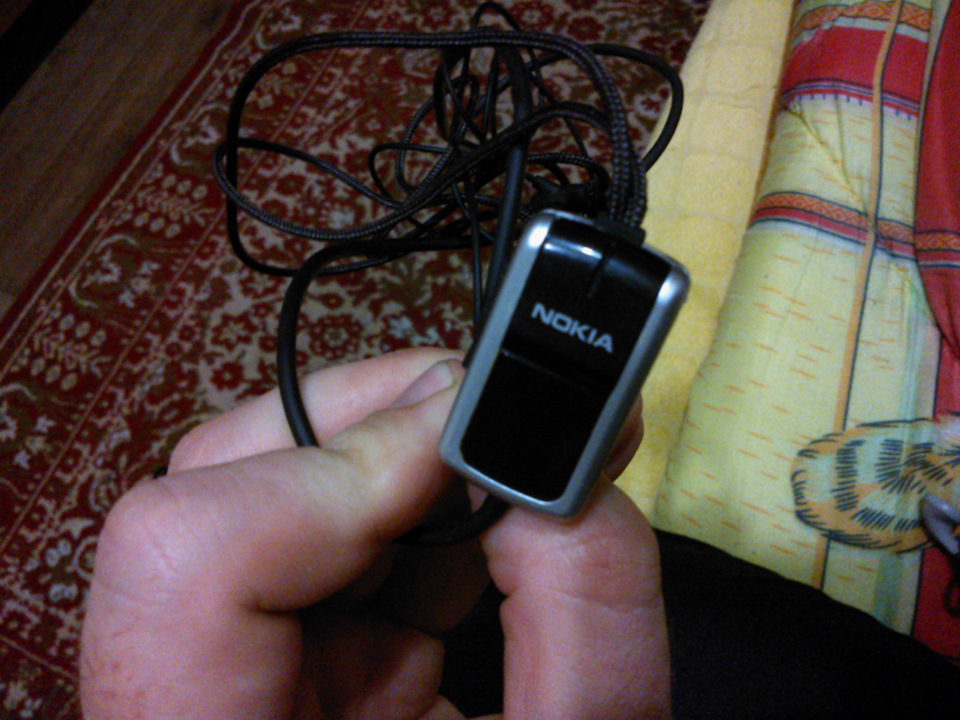

Вибрав гарнітуру Nokia HS-23 як найбільш привабливу навигляд

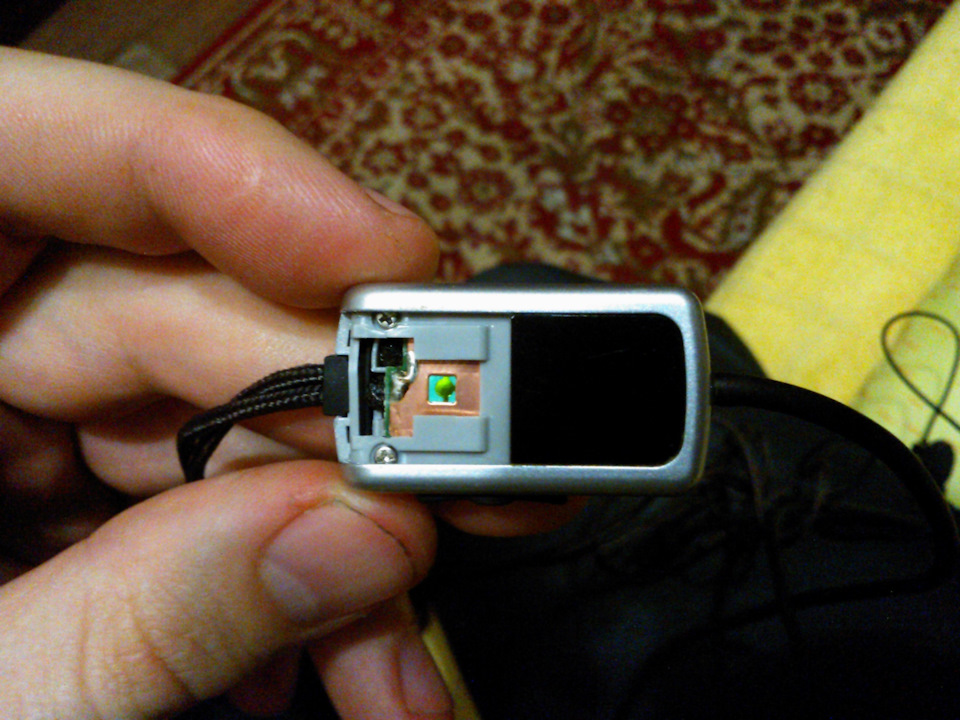

Розкорочив її для ознайомлення з принципом роботи

Все стандартно — підключення виведено на кожну лінію, для наспотрібна тільки лінія мікрофону, плюс і мінус відповідно, всепідписано на самій платі. Потім знімаємо основного пацієнта

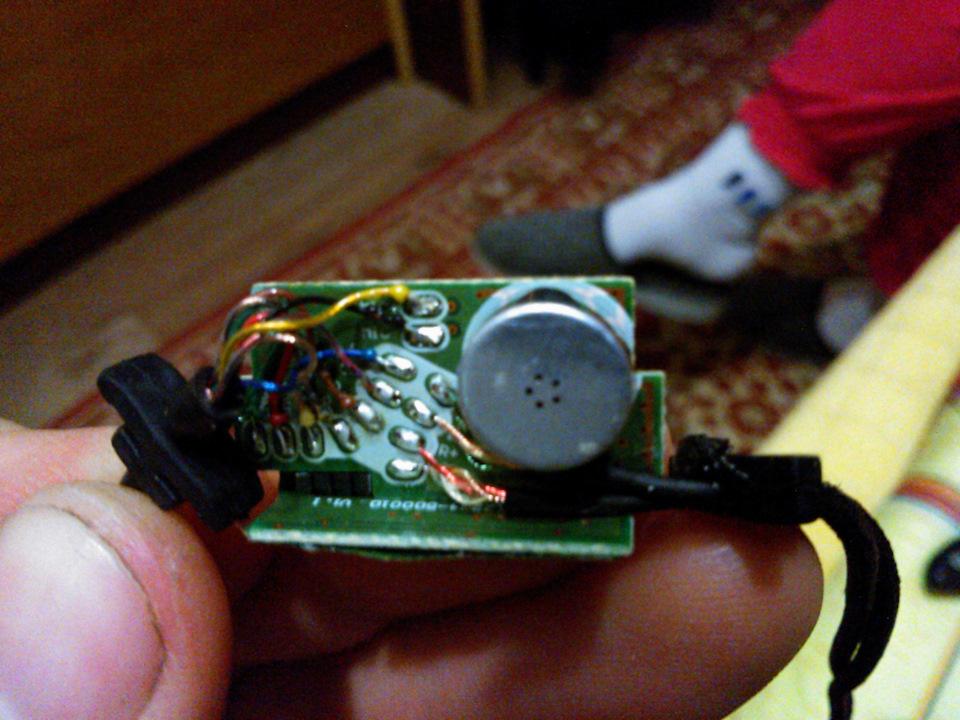

Розкриваємо його. Корпус фіксується засувками з боків, ніякихшурупів і т.Д.
Клямки вийшли з паз

. Не дивно, що прийом поганий — занадто багато перешкод для прямогопроходження звуку. Відключаємо його, добре, що через конектор всезроблено.

Для зручності експериментів з різними мікрофонами я обрізав стариймікрофон і приєднав до фішки стандартний роз'єм Jack 3.5 mm "мама"- чорний від фішки на "землю", червоний від фішки - паралельно налівий та правий канал штекера. Вивів всю цю справу через RCAвисновки на задній панелі, дроти скрутив між собою, щоб не вирвативипадково фішку. Далі у донора відпаяв висновки на навушники, рештувирішив не чіпати, заважати не буде

Відрізаємо конектор гарнітури

Прозванням/визначаємо за кольором лінії Mic+ і Mic- і припаюємодо них Jack 3.5 mm "тато" за відповідною розпинкою - мінусової згарнітури на землю штекера, плюсової - паралельно на обидва канали.У разі необхідності подовжуємо провід, що я і зробив. Збираємо всевоєдино. Ковпачок від джека десь загубився, довелося на якийсь частак зібрати, та й для експериментів зручніше буде. Встановлюємо вмашину і кріпимо в зручному для нас місці. Я вибрав - кожухкермової колонки:не сильно впадає у вічі, пряма "видимість" звуку, мінімум прокладки проводів. Клеїл на двосторонній скотч.

Загальний вигляд

UPD Переніс мікрофон в інше місце, збоку кожуха керма

Якість прийому звуку не сильно влаштовувало, тому додав іншиймікрофон у козирок. > За допомогою сплітера об'єднав їх в однумережу

Тести показали значне поліпшення прийому звуку — чутно менеідеально, ніяких сторонніх шумів немає, кажу, не підвищуючи голос (раніше доводилося прикрикувати :)))

Всім дякую! Бре респект!
