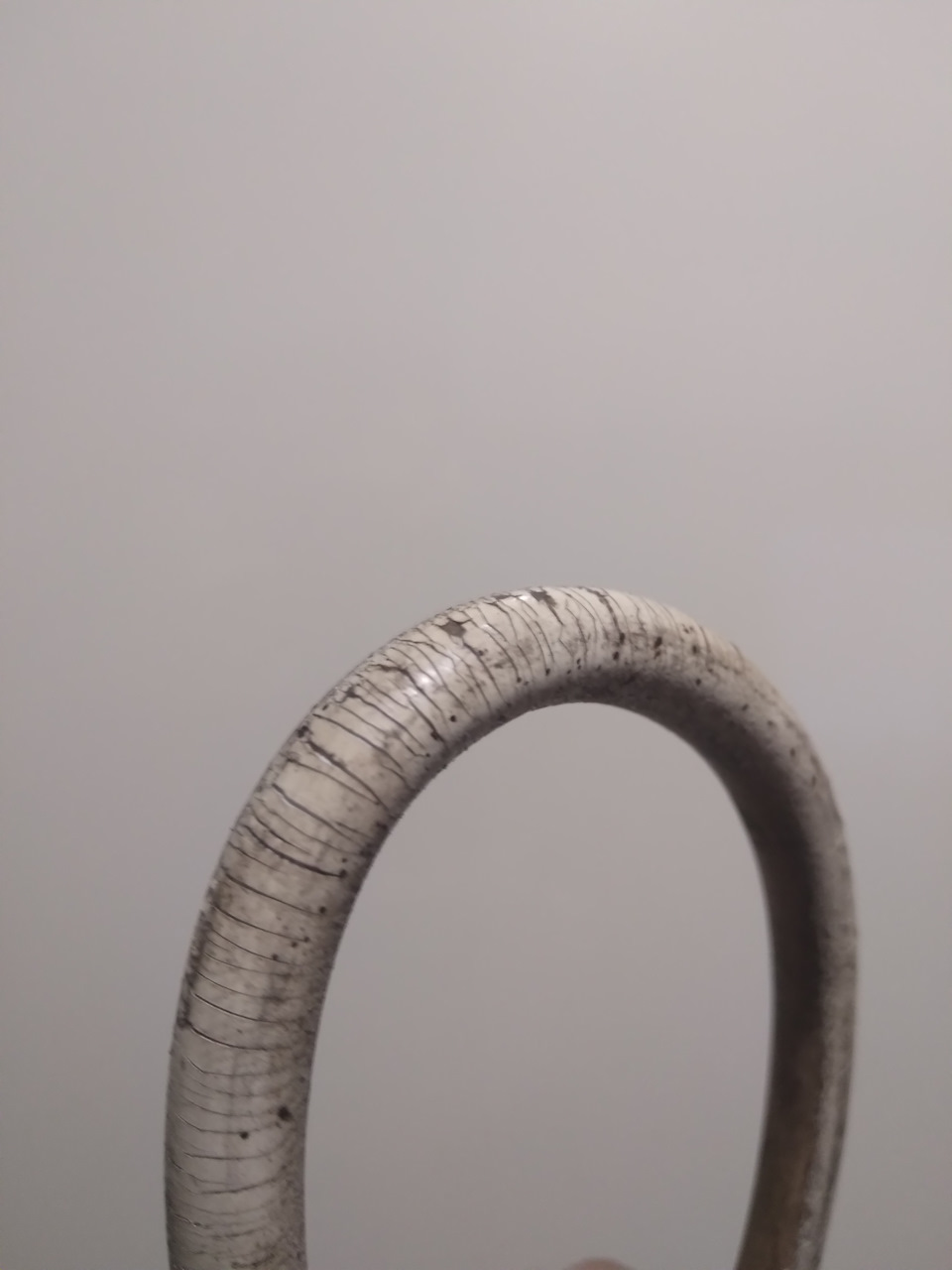

Мені не відомо походження встановленого шланга вакуумурозподільника запалювання на моєму автомобілі, але, підозрюю, щовін уже не заводський, тому що на фото "капсул часу" цей шлангчорного кольору, а у мене він уже білий.Від старості він розсохся іпокрився не наскрізними тріщинами, :Старий шланг вакууму. Такакартина давно не давала мені спокою, але все не до цього було, та йпрацювало все справно.
Настав час, і я все-таки вирішив замінити цей шланг. Але, на мійпогляд, під капотом він виглядатиме чужорідно, тому для заміни япридбав стандартний гумовий шланг білого кольору:

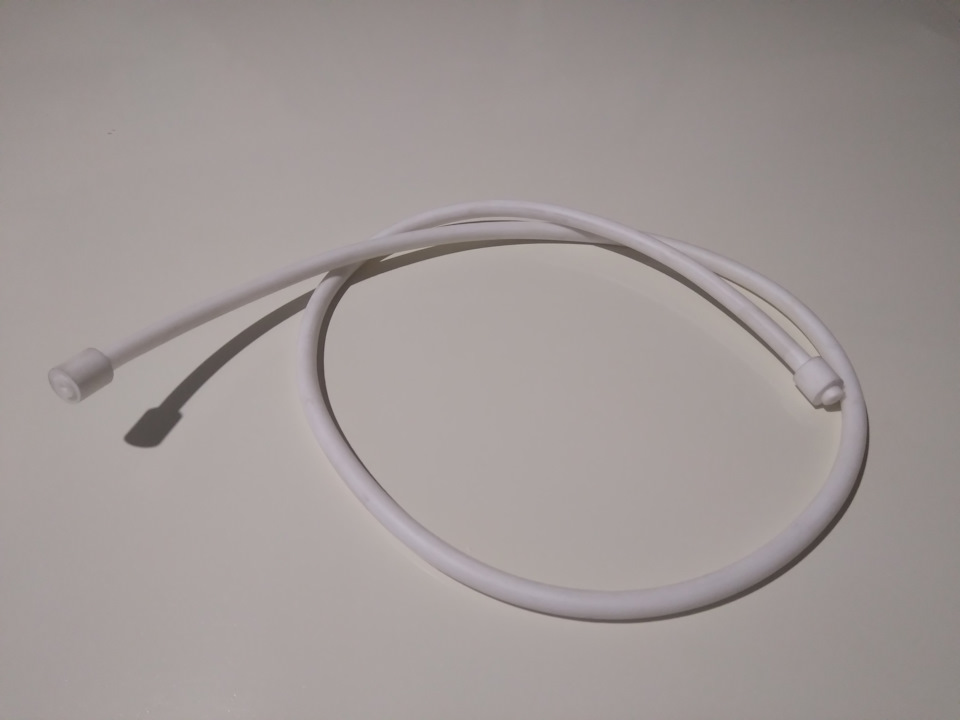

Новий шланг. Особливо нема чого — зняв старий, встановив новий але, мене цікавили ще деякі моменти.

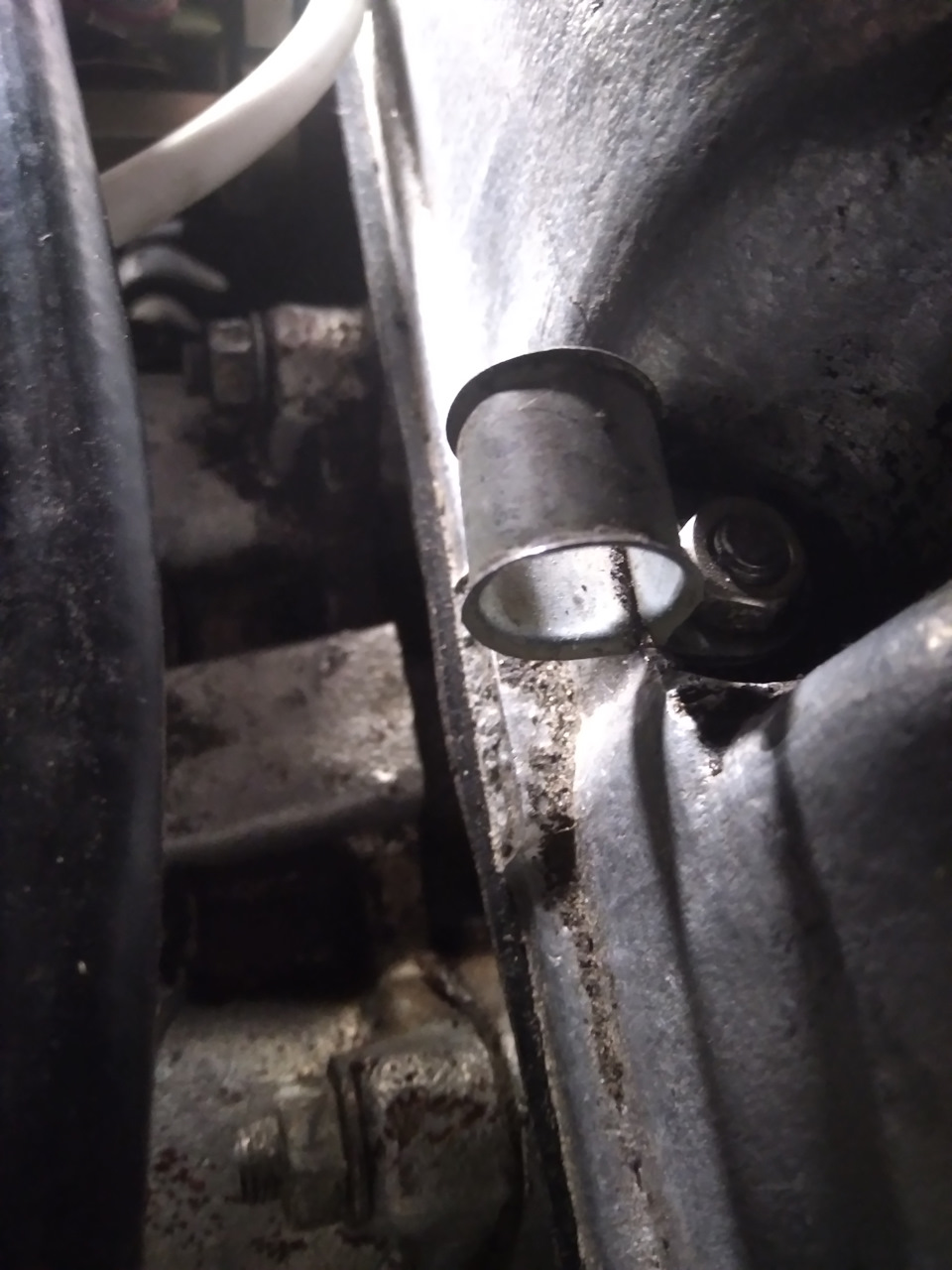

Металева петля на клапанній кришці двигуна.
Паливний шланг на моєму авто в цю петлю тимчасово не встановлений, але не про це.

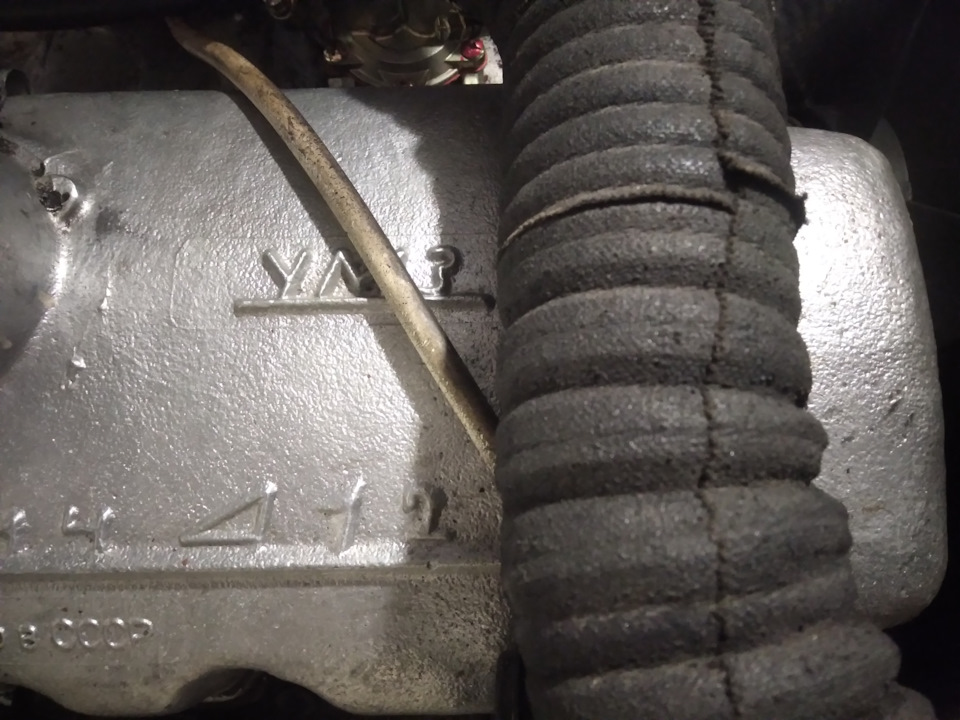

Шланг вакуум-коректора у мене просто лежав на клапанній кришці.Наскільки пам'ятаю, так було завжди. Розташовуючи шланга.Розглядаючи фото різних автомобілів Москвич 2140 помітив, що наавтомобілях пізніших років випуску є аналогічна друга петля в торціклапанної кришки двигуна, через яку проходить шланг вакуумурозподільника запалювання.

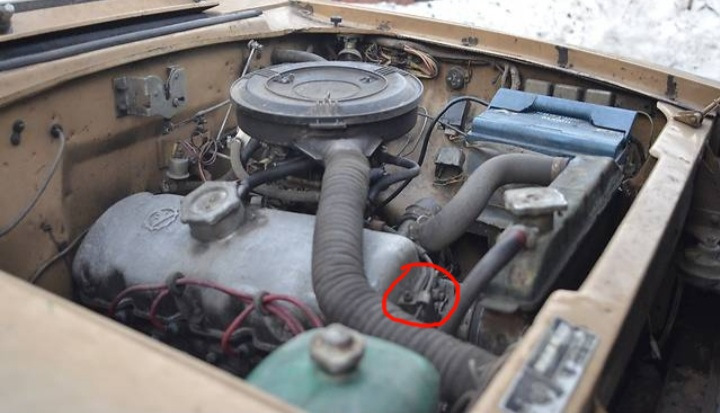

Цю деталь я виділив червоним колом на фото взятого з інтернету:
Деталь на автомобілі пізнього року випуску.
>
На мій погляд, така установка акуратніше виглядає під капотом.Бажання повторити таке встановлення на моєму автомобілі з'явилосявже давно. Тому, ще влітку було знайдено та пробрето необхіднудеталь — другу металеву петлю:
Придбана металева петля.
Приступив до підготовки. Діаметр петлі та діаметр шланга значновідрізняються. Щоб новий шланг не перетирався, не бовтався в петліі виглядало все акуратно, вирішив компенсувати різницю діаметрівдеталей установкою в петлю відрізка паливного шланга шириною, щовідповідає ширині самої петлі, в якому проходитиме шлангвакууму.
В результаті вийшла така проставка:
Проставка шланга.
Далі, всі деталі встановив на автомобіль:
Встановлений шланг. Фото 1.
Встановлений шланг. Фото 2.
При бажанні, все можна повернути назад але, на мій погляд, таквиглядає акуратніше.
Все працює відмінно.
