лебідки, а головне завдання - аварійне відключення лебідки під часзалипання соленоїда в блоці управління лебідки.Коли залипаєсоленоїд лебідку неможливо зупинити і наслідки можуть бутиплачевні, зав'язана у вузол платформа лебідки, та й сама лебідкаможе себе у вузол зав'язати, і саме — загоряння.

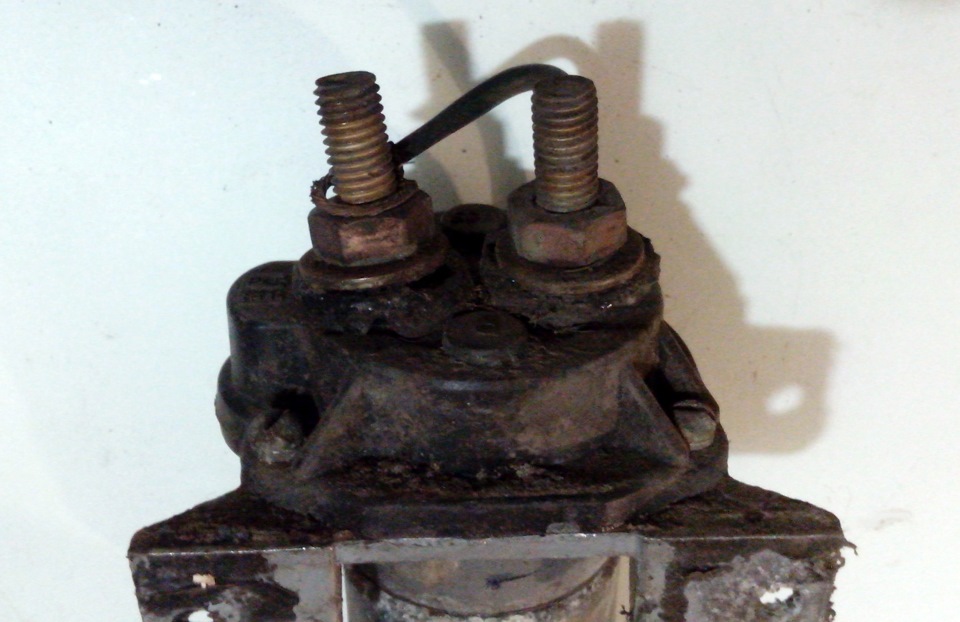

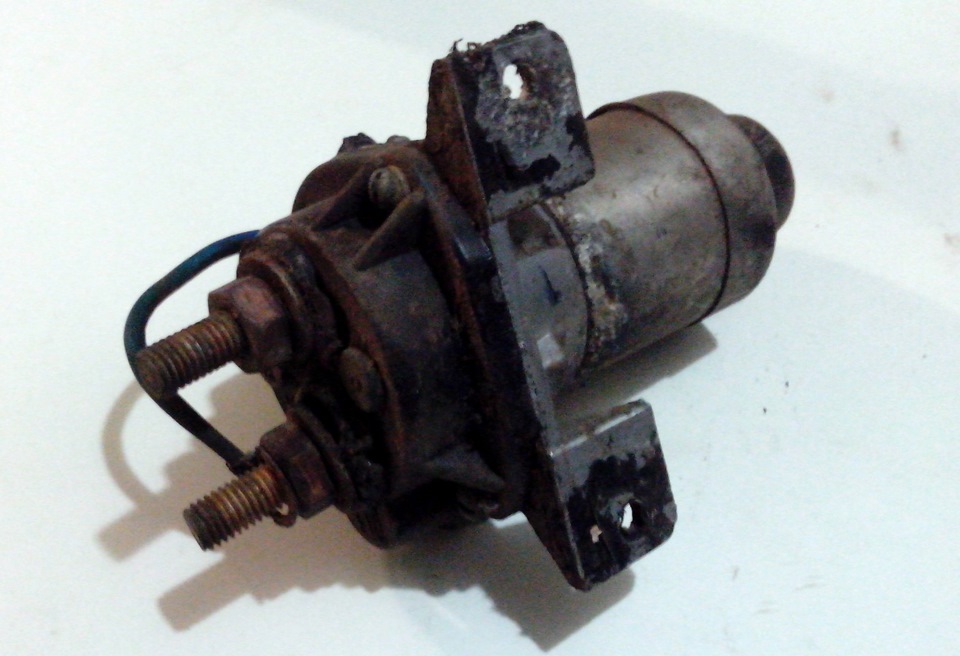

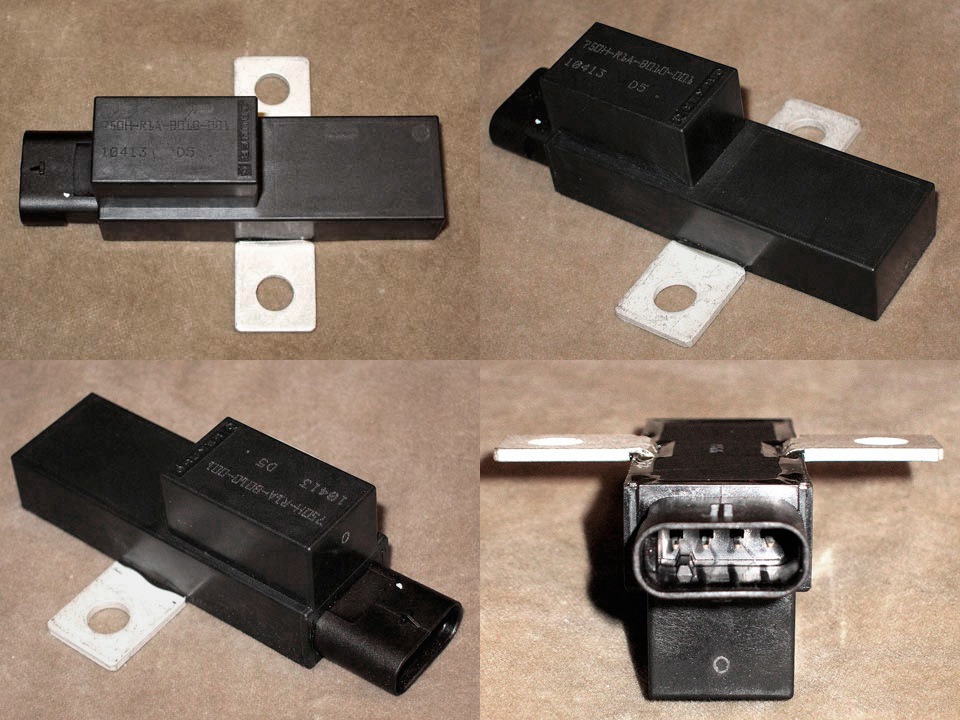

Отримавши життєвий урок непридатністю Газелевського розмикача почавшелестіти інтернет, сподіваючись знайти силовий розмикач зхарактеристиками більше 50А. І наткнувся на реле розмикач Gruner750H, розроблений на замовлення легкового відділення Mercedes-Benzконцерну Daimler AG (мерседесівський партнамбер:A 003 542 18 19 ) здовготривалим комутованим струмом 300A і піковим короткочаснимнавантаженням.

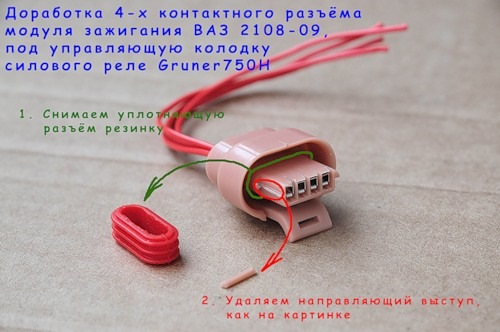

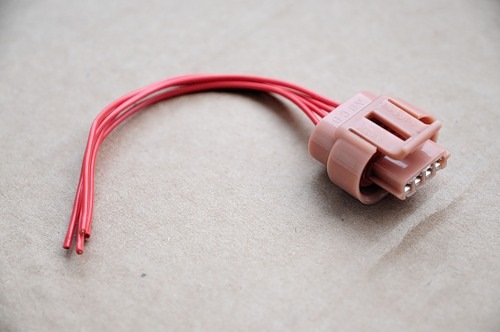

Рішив, придбати 4 шт, щоб замінити Газелевські подалі від гріха. (2на АКБ та 2 на лебідки). Продається він без керуючої колодки, але4-х контактний роз'єм модуля запалювання від ВАЗ 2108-09 змаленькою доробкою повністю підходить. Додатково можна придбатикріплення, але ціна 6 у .Е. За 2 болтики не сильно тішить.
Взяв шматок оліту товщиною 3 мм, товщі не було, а так би можна булодвома пластинами відбутися, і вирізав 4 шматки - 2 шматки длякріплення самого розмикача і 2 шматки щоб окремо з'єднати зпопередніми двома і прикріпити в підкапотний простір.
<
Місце установки було визначено під адсорбером. Верхню панель.
А кнопка вкл/викл лебідки з контрольною лампою виведені на торпеду.Схема підключення розмикача маси АКБ. Схема підключення розмикачаплюс лебідки.
Коментарі19
про чудовий світ долара та імбецилів центру банку, зараз ці реле по 6-7тис ублей
Жодного запобіжника на кнопки та лампочки
Схему малював для розуміння як що і куди, а запобіжник сам кожен вирішує куди поставити. Якщо людина розуміє схему, він і так розуміє, що при протяжці плюса на додаткове обладнання потрібно поставити запобіжник.
Спасибі за запис. Дуже корисна інформація. Давно думав про правильне підключення акб. Коментарі теж корисні.
Будь ласка
Питання Планував розмикач маси від газелі поставити як розмикач + дроти, що йде через усю машину до інвертора (1000w простійно /2000w короткий час) Силовий провід 35мм. При включених споживачах буде до 250А. Чи витримає він таке навантаження?
Що рекомендуєте? Gruner? Фактично це просто вимикач, щоб живлення не бовталося на дроті без потреби, за ним у будь-якому випадку буде запобіжник.
Запитали і відразу ж відповіли. Правильно.
Вітаю! Дивлюся вже близько 4 років тому Грюнер був встановлений. Як показав себе? А то іноді зустрічаються погані відгуки про нього. буде аж під капот лізти, а це як мінімум секунд 10. З іншого боку – надійність.
За 4 роки із встановлених 4-ох Грюнерів один згорів у дуже суворих умовах експлуатації. Механічний звичайно надійніший, але плюс Грюнера - дистанційне керування.
Зрозумів. Дякую за інфо!
Дуже правильно зроблено. Відключати від лебідки треба саме плюс, маса може піти через корпус лебідки-майданчик лебедки і далі по кузову на мінус акумулятора, і вимикач маси на лебідку тупо не допоможе.
Все правильно.
я розмотування відключаю!
а ви з відмовою розмикача 1300.3737 розбиралися? почитав вашу історію із загорянням - у мене склалося враження, що до того моменту, як активувати розмикач, він уже вийшов з ладу (розплавився)... тобто рішення про його несправність не зовсім обґрунтовано…
Так а що розбиратися, якщо його робоча пропускна здатність 50А і пік 300А. А будь-яка ел.лебідка споживає 50-60А у вільній розмотці/смотці без навантаження, а пік навантаження до 400А.
А якщо + не подається на реле у якому воно стані?
У розімкнутому
А де купував реле? і яка його ціна?
