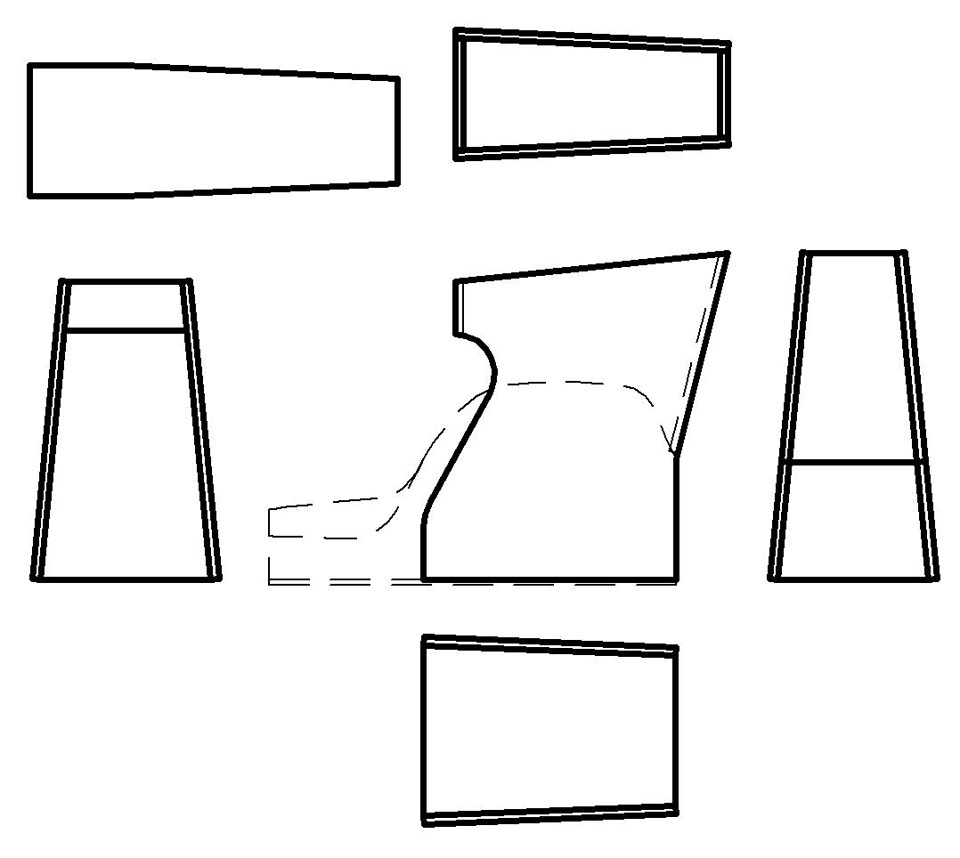

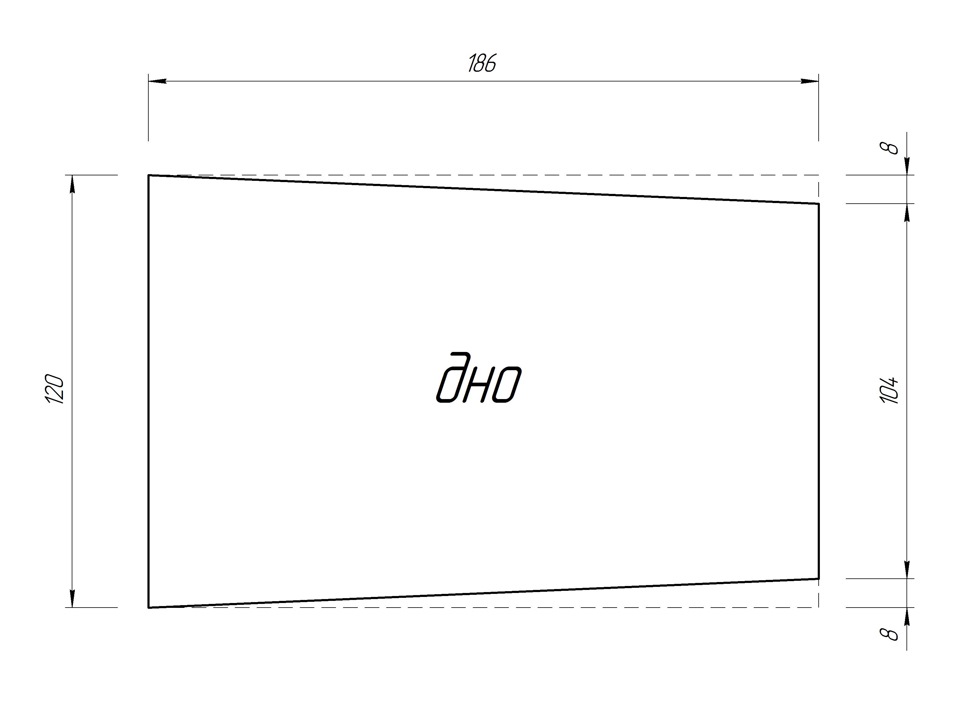

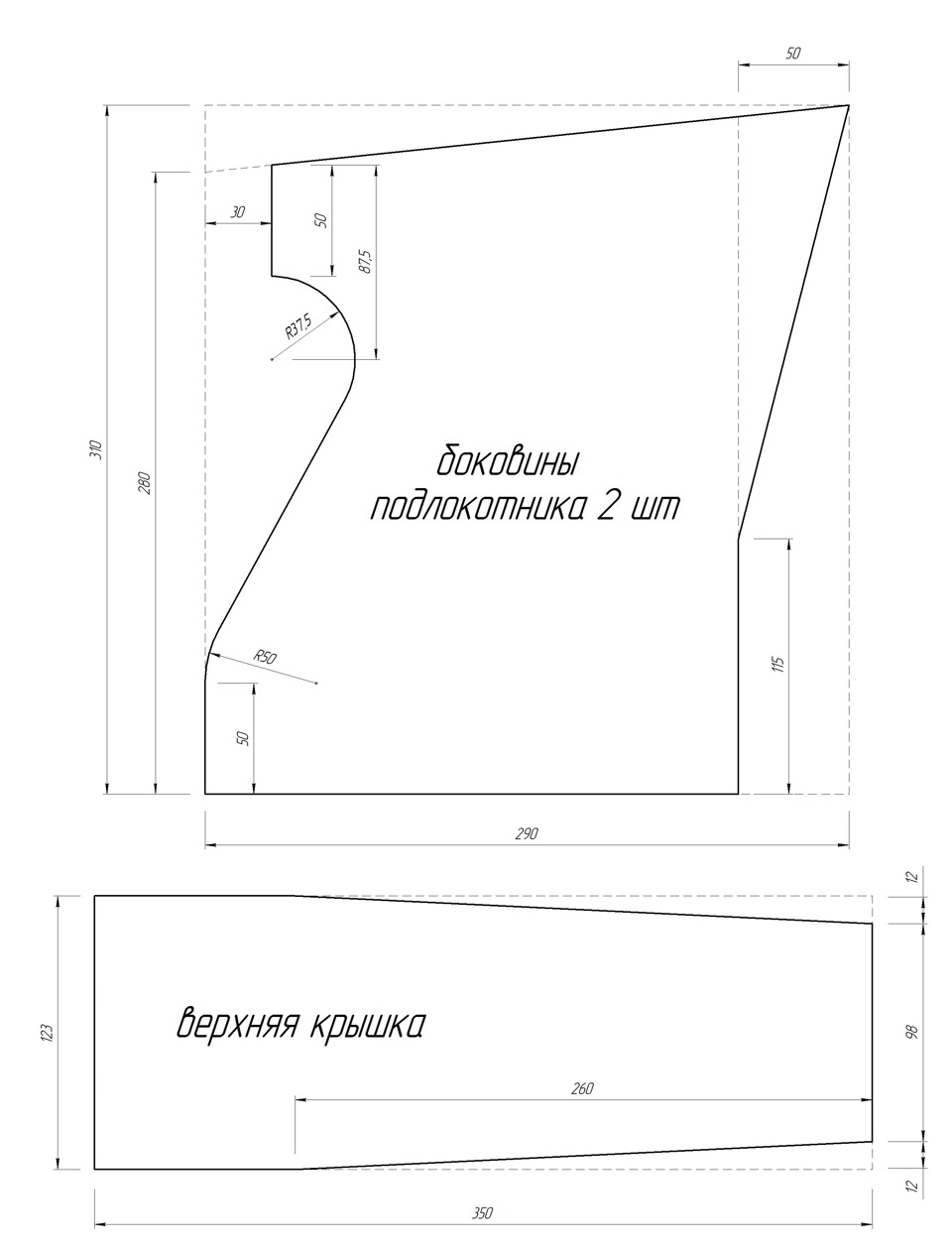

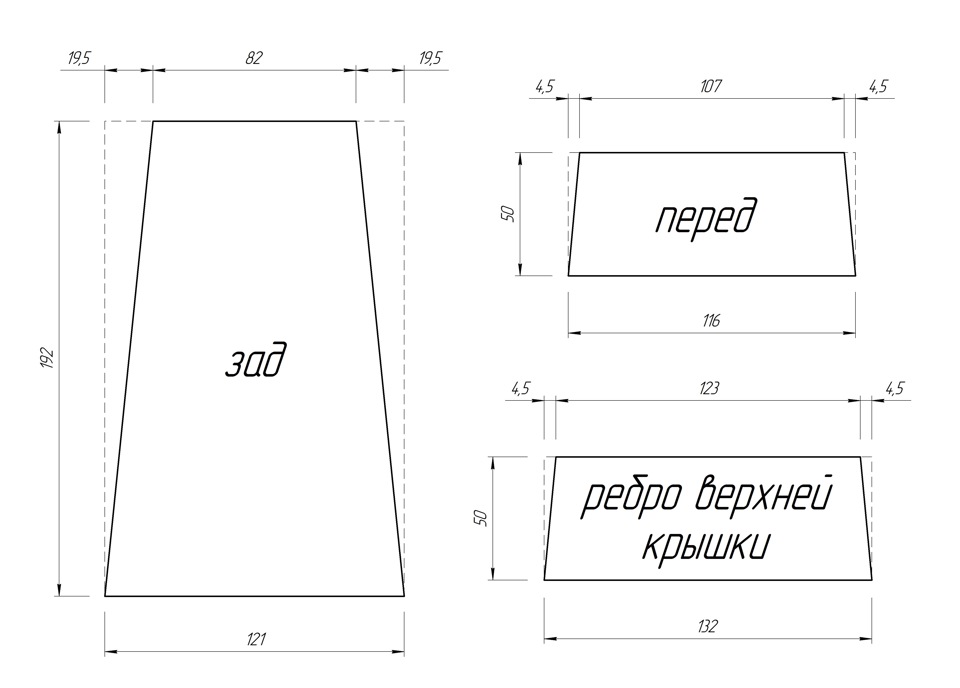

Продовжується епопея з виготовленням підлокітника. На даномуетапі зняв усі розміри з макета і розробив креслення у програміKOMПАС:
загалом
< p>

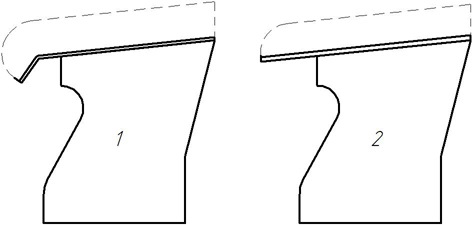

З верхньою кришкою поки не зрозуміло… Толі зробити її з 5 ммпластику з вигином (див. Рис. 1), або прямий з тієї ж фанери 8 мм (мал. 2)< 1 — кришка з акрилу, 2 — з фанери
Так, і з кріпленням кришки ще не придумав… Ну і трохи спробувавсебе в 3-D моделюванні ))))) не судіть суворо, це всього лишепробний варіант. Поки так, але відчуваю, що в міру просуваннярозміри можуть змінитися …
