Підсвічування ЗЗ робив раніше. Планував зробити із затримкоювимикання, але не зміг тоді розібратися зі схемою. Розібрався —зробив.
Перечитав багато інформації на Д2 і вирішив робити плату методомЛУТ

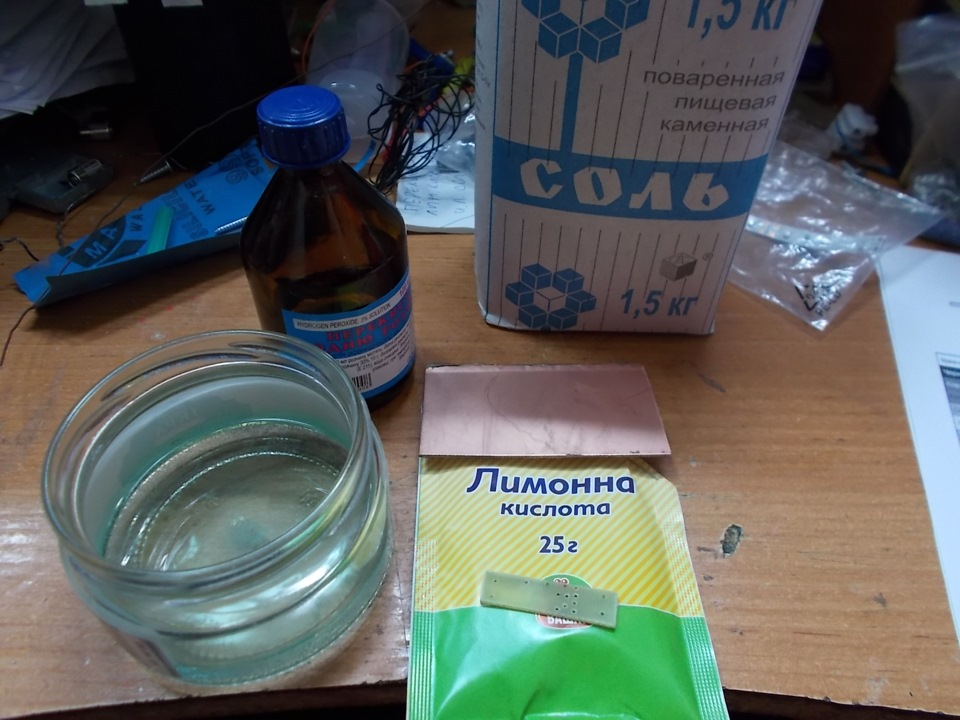

Розкажу, як я вперше робив плату… Купив необхідні інгредієнти:оліт, перекис водню, сіль, лимонна кислота.
Пропорції:50 мл перекис, 5 г солі, 10 г лимонної кислоти

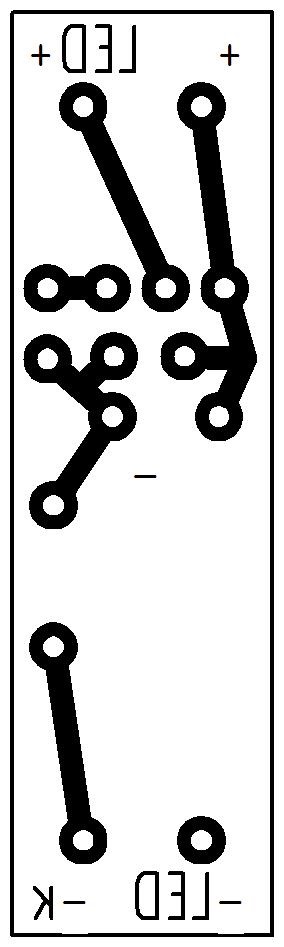

Намалював майбутню плату (доріжки) у Компасі та дзеркально їївідбив
На звичайний лист А-4 наклеїв шматочок плівки Оракал і на лазерномупринтері наніс малюнок на плівку

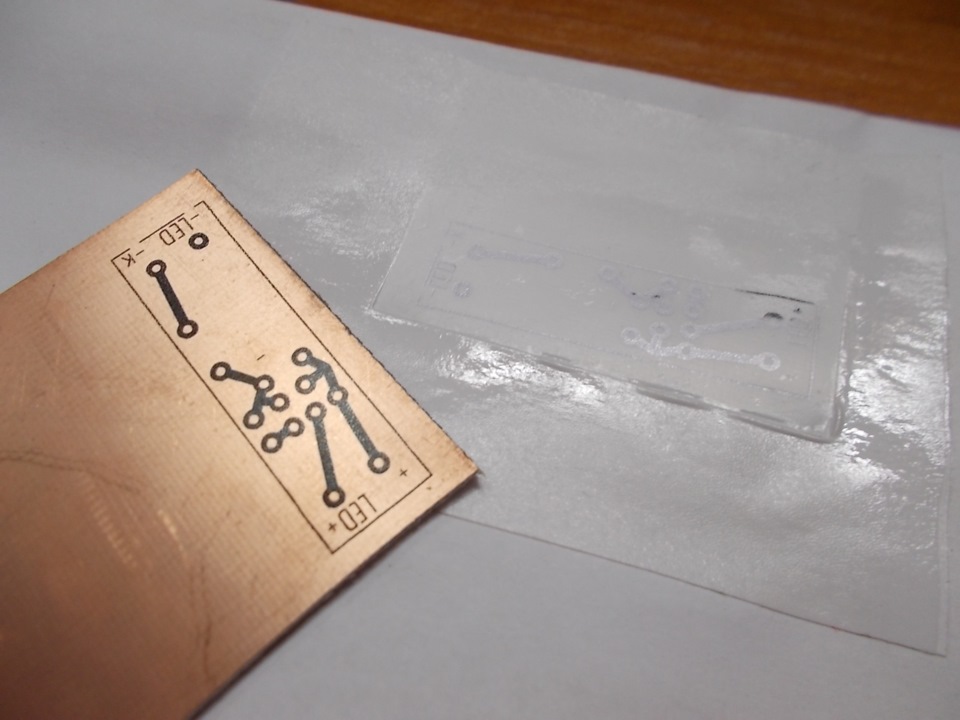

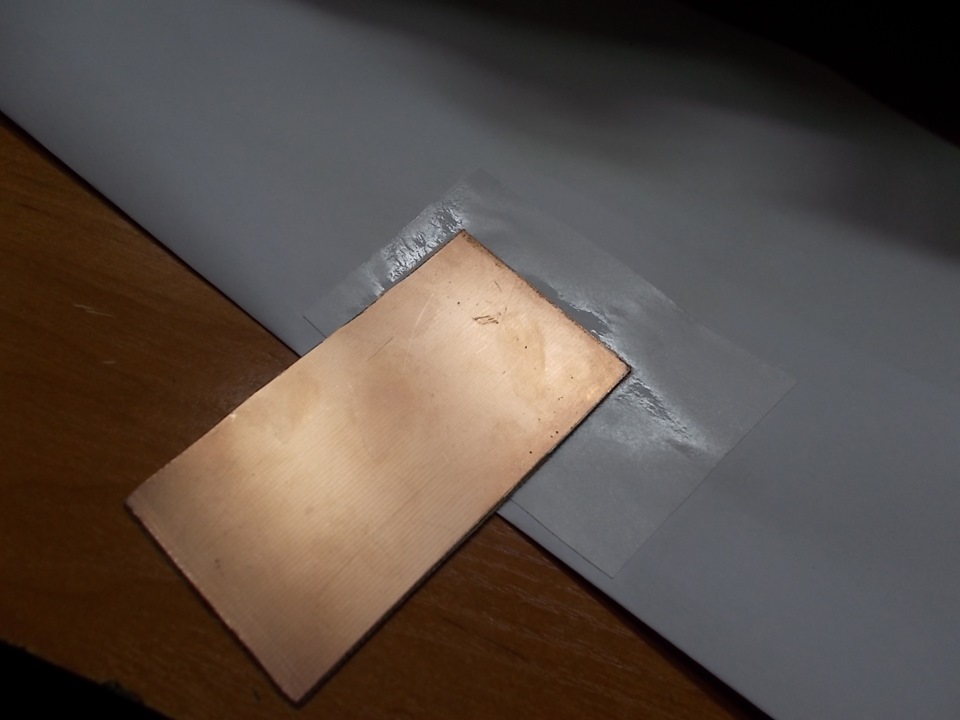

оліт попередньо знежирив (деякі пишуть, що потрібно зачистити, алея не став) і приклав до нього малюнок.Пройшовся гарячою праскою ізалишив остигати. І дивимося чи всі доріжки на місці думаю як дляпершого разу не погано))) Відрізаємо все зайве і опускаємо майбутнюплату в розчин. p align="justify"> Розчин відразу почне мінятиколір на синьо-зелений і на оліті з'являться бульбашки. Процеспішов ... Через 30 хвилин вся мідь витруїлася. Тонер легкостирається розчинником Далі просвердлив отвори d = 1 мм і можнаприступати до паяння. Ах так, попередньо плату потрібно залудитиприпоєм!
і ось що в мене вийшло
Востаннє перевірив на столі, щоб не зганьбитися привстановленні та бігом у гараж!
остання перевірка перед встановленням
помаранчевий провід це кінцевик дверей (-к) червоний і чорний це +LED і — LED, плюс постійний взяв з кнопки аварійки
синій провід — це маса (-)
при денному світлі
вночі
вночі (ближче)
