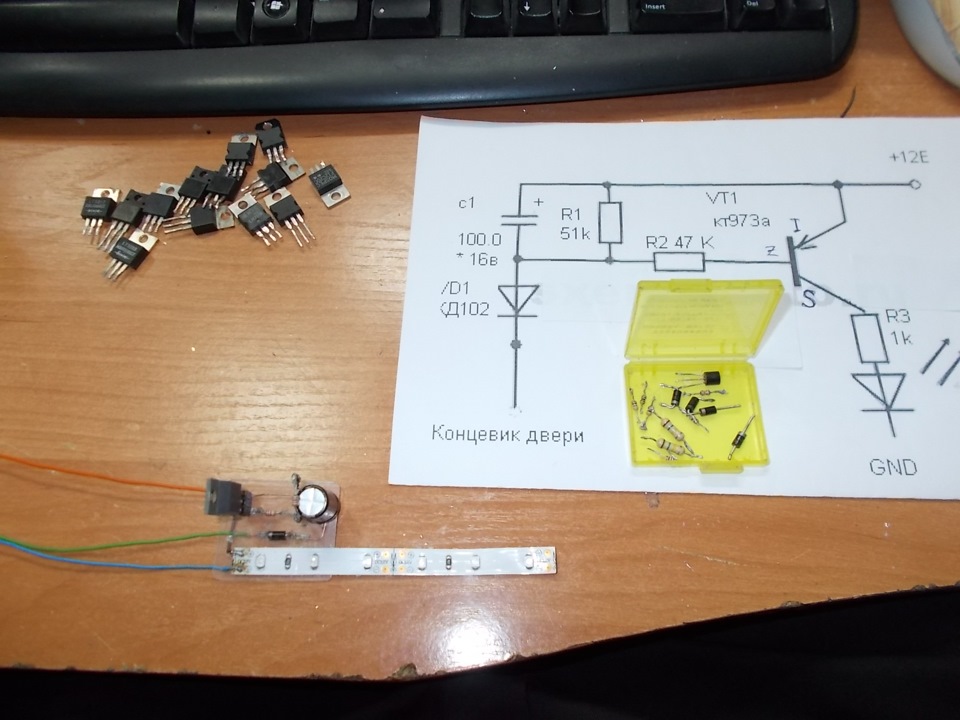

Оч. Хоцца щоб колечко підсвічування замку запалювання мало затримкувимкнення. Перерив весь Д2 і знайшов відповідну (як мені здалося)схему: https://megadriver.org/logbooks

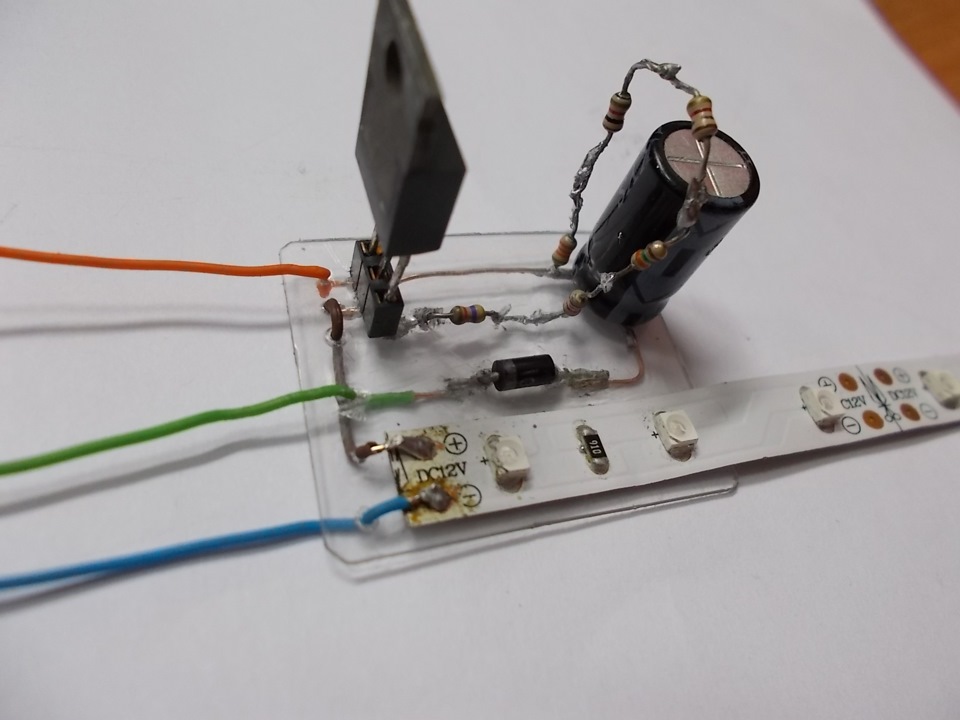

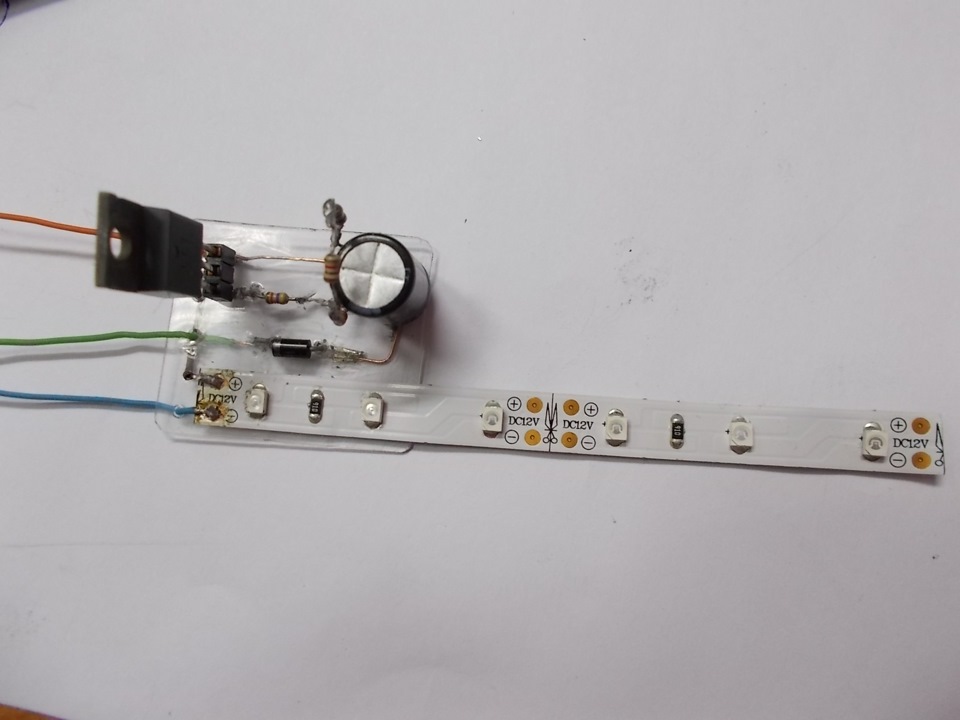

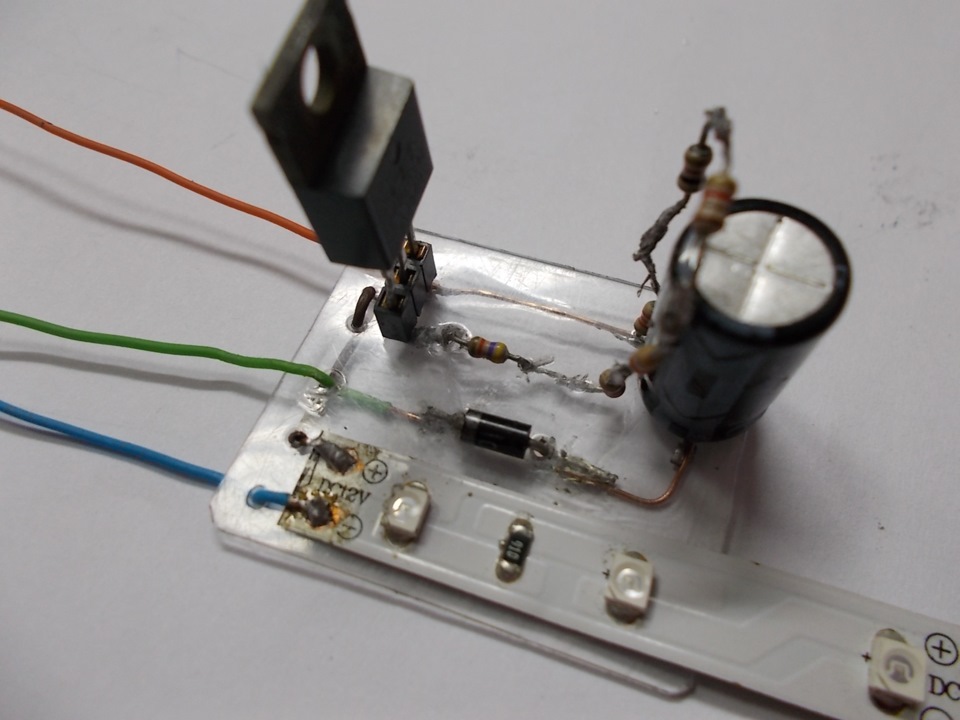

Спробував навісним монтажем на шматку чогось — НЕПРАЦЮЄ!
помаранчевий це плюс, зелений та блакитний — мінус
Використовував :конденсатор 1000 uF, діод 4001, резистори 47кОмі 51кОм і транзистор (багато різних пробував - випаював зі старих "мам" і "монича")

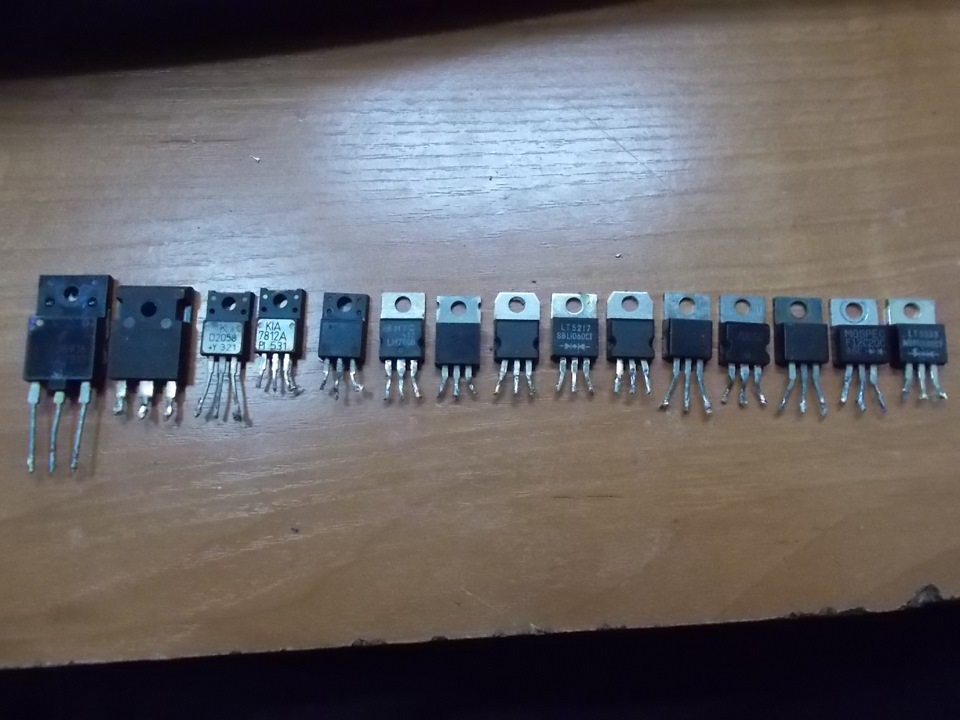

багато різних…
<
Почав розбиратися, чому не працює... Тестером перевіряв... Схему вруках крутив...
Потому прибрав зі схеми діод і справа зрушила. Момент:працює тількиколи "синій" та "зелений" дроти з'єднати. А за схемою, я думав, що "зелений" повинен бути "-" через кінцевик, а "синій" постійно"-"
< b> Підкажіть, будь ласка, що я зробив не так? Чому непрацює?
Методом підстановки транзисторів теж пробував. Усі вони даютьсхожий результат. При одних світлодіоди світять на півсили, а заінших — на повну потужність. Але просто плавно тухнуть ... Ідоооооооолго тухнуть. Ось такий ось бутерброд ... Зрозумійте менеправильно:я не чарівник - я тільки вчуся))) Дуже хочеться зробитисамому!
Що ж я роблю не так? Дуже хочеться затримку вимикання…
Заздалегідь дякую за допомогу!
Додано 24.03.2015
Вчора купив на ринку потрібні деталі і зробив все як потрібно!
Використовував:той же діод, конденсатор тепер 220 мкФ, транзисторкт973а і ті ж опори
/>
На малюнку схеми була помилка — виправив:
В результаті вийшло:
транзистор кт973а (14 грн)<
резистори 47 кОм та 51 кОм (по 5 грн)
На скільки можна розглянути на відео, то світлодіодна стрічка тухнене до кінця. Далі шляхом підстановки підібрав потрібний опір R2 =11 кОм і R1 = 62 кОм, хоча не впевнений, чи змінило R2, але тепертухнуть повністю. 7 секунд горить, а далі тухне плавно — чого я йхотів. Дякую всім величезний, хто відгукнувся допомогти. Дякуємо запідказки та побажання!
Особливе дякую Володі BobStark за слушні поради таконсультації!
Коментарі13
Красава! Головне зробив, я не сумнівався!
Ще раз спасибі за допомогу!
спробуй з одним конденсатором але на 6ооомкф ... мінус на кінцевик дверей ... чим більше ємність тим довше буде тухнути світлодіоди ...
та вже купив транзистор кт973а))) пробую
В імпортній техніці вітчизняних транзисторів не буває, а транзистор серії КТ (кремнієвий транзистор) - ще радянської розробки. У принципі, в даному випадку зовсім не обов'язково саме цей транзистор, головне, щоб загальні характеристики були схожими. ...
дякую за ідею. буду гуглити)))
Дивись цоколівку транзистора (емітер колектор база) і сам його тип рпр потрібен, або прп у зворотному напрямку
NPN у цій схемі працювати не буде, у них принцип роботи різний
цікаво звідки його можна випаяти... цей кт973а...
Ти pnp випоював? Потрібен саме pnp а не npn, у них різні принципи роботи
Гриша, не намовляй! Хто не йде, той не падає! А хто падає, не кожен встає! Ти вчишся, а це головне! Самоосвіта, показує на що ти здатний! Не вішати ніс гардемарин!
Випаював. Але як виявилося у мене це взагалі не транзистори... зганьбився на всі спільноти)))))
Замов. Є у вас сайти типу нашого чіп і дипа? Там буде
