Встановлення ввічливого підсвічування дверних ручок.

Усі необхідні компоненти були на руках ще три місяці тому. Алеякось усе не складалося, протягом двох місяців, потихеньку увихідні все збирав до купи. Ідею ввічливого підсвічування ручоквиношував з давніх-давен, і яке моє було розчарування, колидізнався, що така опція давним, давно стоїть на багатьох машинах, ая думав, що я один такий розумний. Як мене так дратувало, коли людив темряві шукають дверну ручку, але я впирався в одну проблему, яне міг придумати чи знайти контролер, який би відповідав за всю цюсправу.

На допомогу мені прийшов дядько Ігор WerW0LF, якиймені влітку переробляв, все підсвічування в салоні Ігор виготовивмені протягом тижня так званий димер, який з моєю мрієюсправляється на 5 балів. Уклін тобі! Спасибі Велике за такийкорисний для мене девайс! Ну що ж приступимо, що нам необхідно длявиготовлення ввічливого підсвічування:>

1. Діммер.
2. Провід 2-х кольорів, чорний 3 м та червоний 3 м (явикористовував прості побутові ОдесаКабель 2.0 кв мм.)
3. Світлодіоди червоні 5мм - 4 шт.
4. Резистори - 4 шт.
5. Світлодіодна стрічка (водостійка) - 30 см.
5. Термоусаджувана трубка.
6. Паяльник.
7. Припій або олово.
8. Ортофосфорна кислота або каніфоль.
9. Клейовий пістолет.
10. Дриль зі свердлом 5 і 7 мм.
11. Двосторонній скотч 3М.
12. Пластикові стяжки.
13. Автомобільний утримувач запобіжника (FH-501-1)

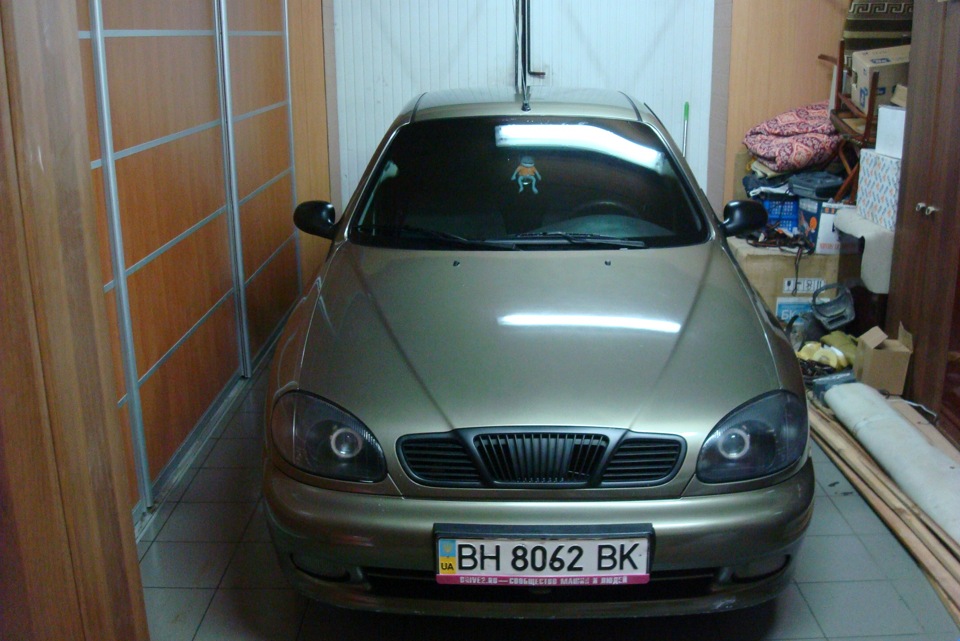

14. Теплий гараж.

>

Особливе Дякую, Тестю за теплий гараж!

1. Заздалегідь попрацювати паяльником, припаяти резистори додіодів та дроти до діодних стрічок, наклеїти 3М скотч до стрічок таза допомогою наждакового паперу, зробити світлодіоди матовими дляправильного розсіювання світла.
/>
2. Потрібно розібрати весь салон, зняти дверні карти, пороги, шахту, передні сидіння та прибрати килимове покриття зсалону для зручності прокладання проводки.
Мені з цим простіше, вже як два місяці катаюся з розібранимсалоном, затягнулося встановлення музики.

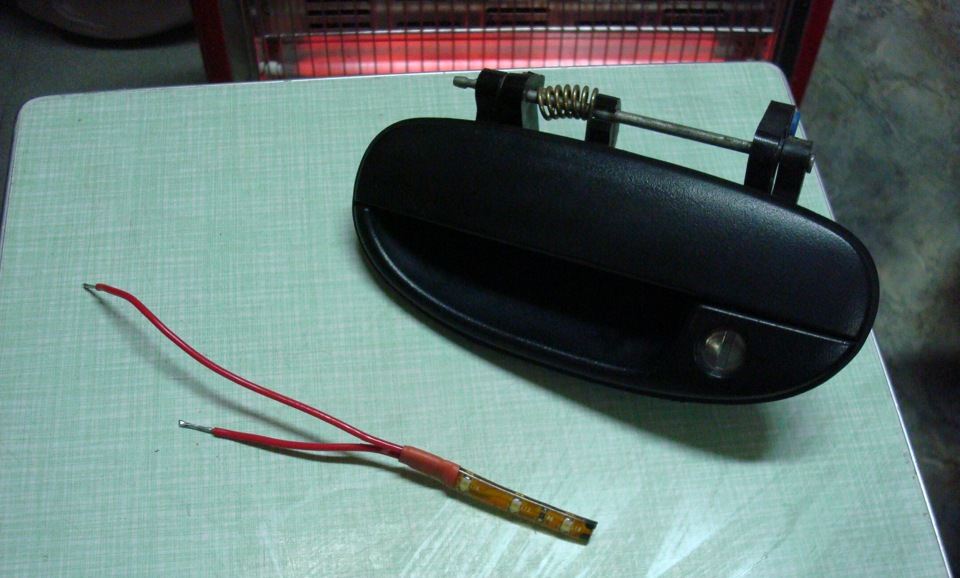

3. Зняти зовнішні дверні ручки.

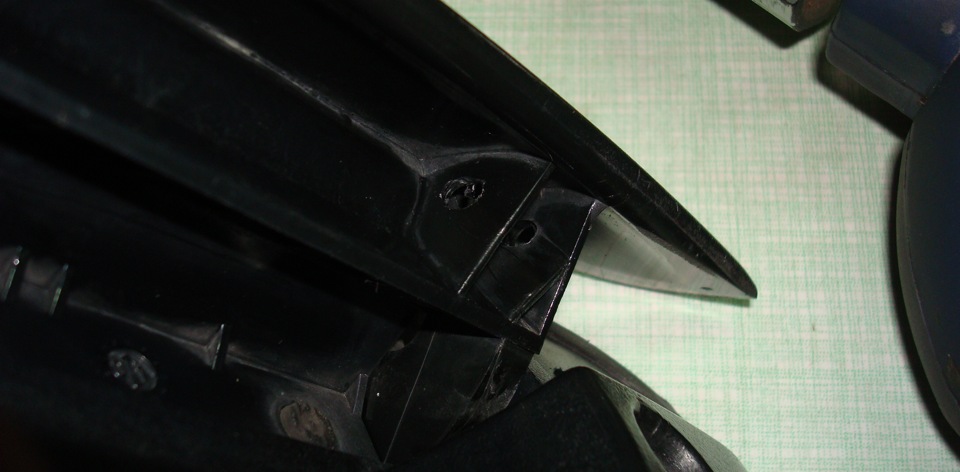

4. Просвердлити в них отвори, для проведення.

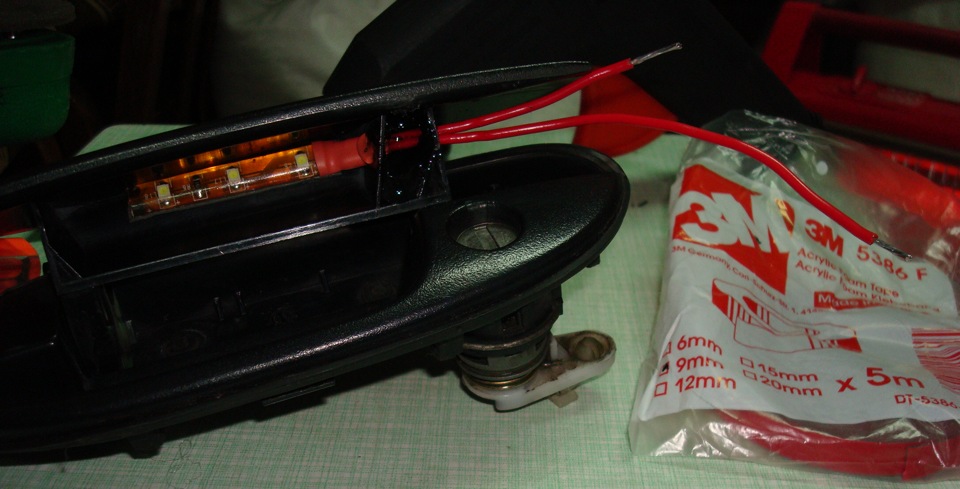

5. Потім знежирити місце встановлення стрічок і приклеїтистрічку і протягнути дроти через отвори і залити все клеєм і такповторити з усіма ручками.

Запчасти на фото:DI538

6. Зняти внутрішні ручки дверей.

<

7. У певному місці просвердлити отвір, діаметром 5 мм, вставити туди світлодіод і все це залити клеєм і так повторити зкожною ручкою. 8. Потрібно наростити дроти від кожного світлодіодата кожної стрічки та встановити ручки на місце і запаралелитисвітлодіодні елементи.
9.
10. Придумати місце встановлення диммера, я встановив його врайоні тросика капота під торпедою, приклеїв на 3М скотч.
11. Провести до димера від кожних дверей дроту, заздалегідьїх запаралелив, так, щоб до димера прийшло два дроти "+" і "-". Незабуваємо всю проводку закріплювати пластиковими стяжками посалону.
12. Знаходимо в районі блоку запобіжників "+" і простягаємойого до димера і підключаємо через запобіжник.
> 13. Також знаходимо у проводці сигналізації "+", якийз'являється при відкритті машини з сигналізації.

Діммер підключається приблизно за такою схемою. 14. Мінусовийвихід димера, я наростив і начепив на нього клему типу "о" і врайоні блоку закрутив до маси.

15. Збираємо салон назад і насолоджуємося виконаноюроботою.

Як це працює? Працює просто, відкриваєш машину з пультасигналізації, плавно спалахують усі 8 дверних ручок, горять 50 сек.і так само плавно загасають і тепер ручки вночі, пасажирам шукатине потрібно.

От відео, як це працює приблизно.
< /p>

Дивно на відео світлодіоди блимають, хоча живою все нормально ікрасиво, напевно камера виробляється.

Ну ось і все! Дякую, що подужали цю розповідь. Ви запитаєте, ана хрону я так все розжував? Я вам відповім, я це зробив спеціально, тому, що впевнений, що така розжована розповідь обов'язковобагатьом стане в нагоді, а може хтось саме мій запис будевикористовувати як мануал.

<
Ціна питання:

1. Діммер — 80 грн.
b> 2. Провід — 15 грн.
3. Світлодіоди + резистори — 25 грн.
4. b> Світлодіодна стрічка - 30 грн.
5. 3М скотч 5 метрів - 35 грн.
6. Різне - 20 грн. 205 грн. 205 грн. 205 грн. Всім дякую заувагу! Приємно, що ви читаєте мої записи до БП. Особливо не судіть, електрик з мене не дуже, просто намагаюся робити все своїми руками, мені це приносить задоволення.
