Давно хотів собі таке поставити, але дуже хотілося зробити все пофеншу, врізавши плафони в дверні карти, а підсвічування підключитичерез діоди, щоб кожні двері при відкритті загорялися окремо, але востанній момент, що мене обломало врізати плафони, тому приклеїв додверних карт водостійкі світлодіодні стрічки, чесно визнаю, цецілковитим колгоспом, але зараз мене це влаштовує.
Ну що ж приступимо, що нам необхідно для виготовленняпідсвічування дверей:
1. Провід 2-х кольорів, чорний 4 м та червоний 4 м (явикористовував прості побутові ОдесаКабель 2.0 кв мм.)
2. Світлодіодна стрічка (водостійка) — 50 см.
> 3. Термоусаджувана трубка.
4. Паяльник.
5. Припій або олово .
6. Ортофосфорна кислота або каніфоль.
7. Клейовий пістолет.
8. Дриль із свердлом 5мм.
9. Двосторонній скотч 3М.
10. Пластикові стяжки.
11. Автомобільний тримач запобіжника (FH-501-1)
12. Діоди КД226 - 4 шт .
13. Конектори 8 шт.
14. Теплий гараж.
Процес…
1. Заздалегідь попрацювати паяльником, припаяти дроти до діоднихстрічок, наклеїти 3М скотч до стрічок і прикріпити конектори допроводів.
2. Знімаємо дверні карти.

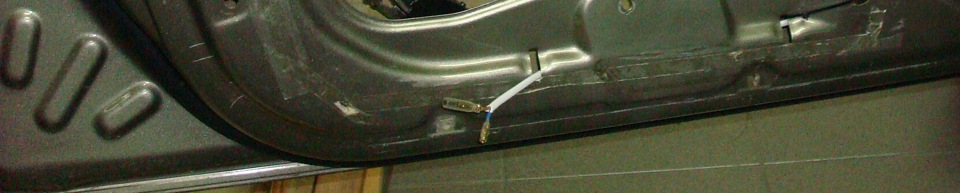

3. Простягаємо дроти від дверей у салон.

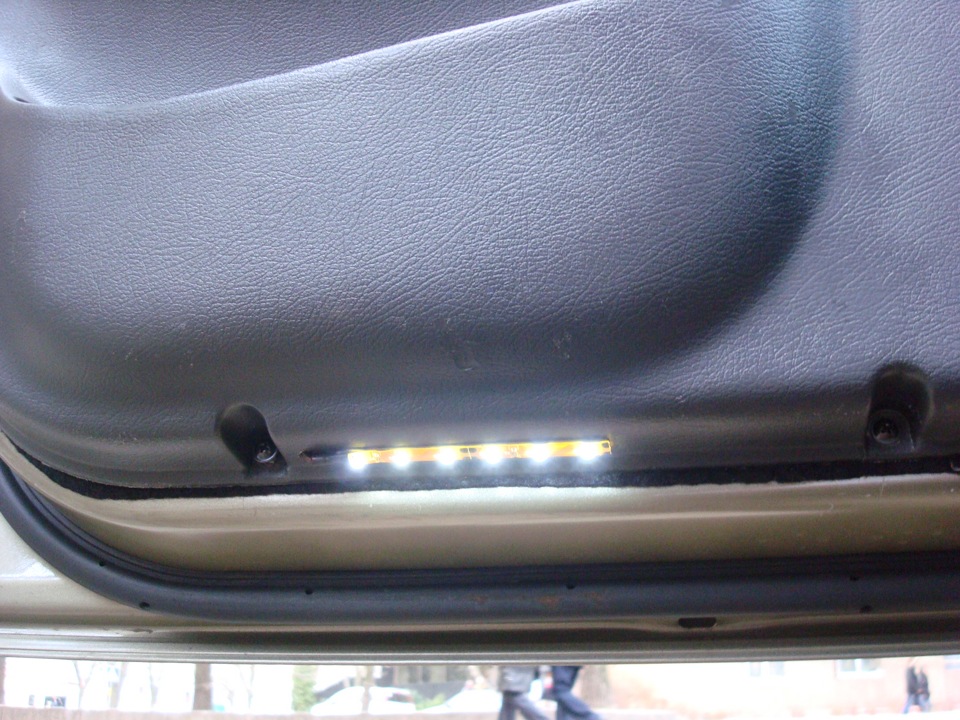

4. Просвердлюємо знизу карти. Дверей, приклеюємо стрічки, заздалегідь знежиривши поверхню і протягуємо дроти і на ниходягаємо конектори.

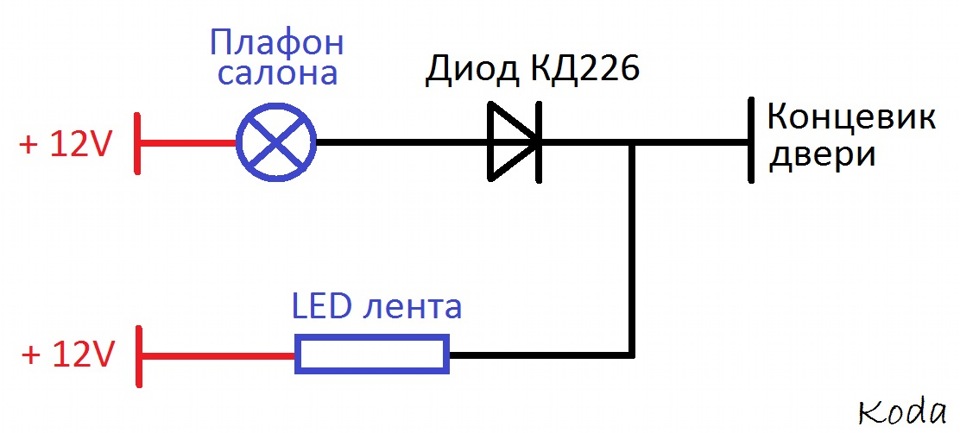

5. Знаходимо 4 дроти в салоні, які йдуть від кінцевиків дверей івпаюємо діоди туди за такою схемою. 6. Протягуємо всі плюсовівисновки від стрічок в одну точку, наприклад до блоку запобіжниківі беремо з роз'єму С207 плюсовий висновок і з'єднуємо з плюсовимивисновками стрічок через запобіжник.

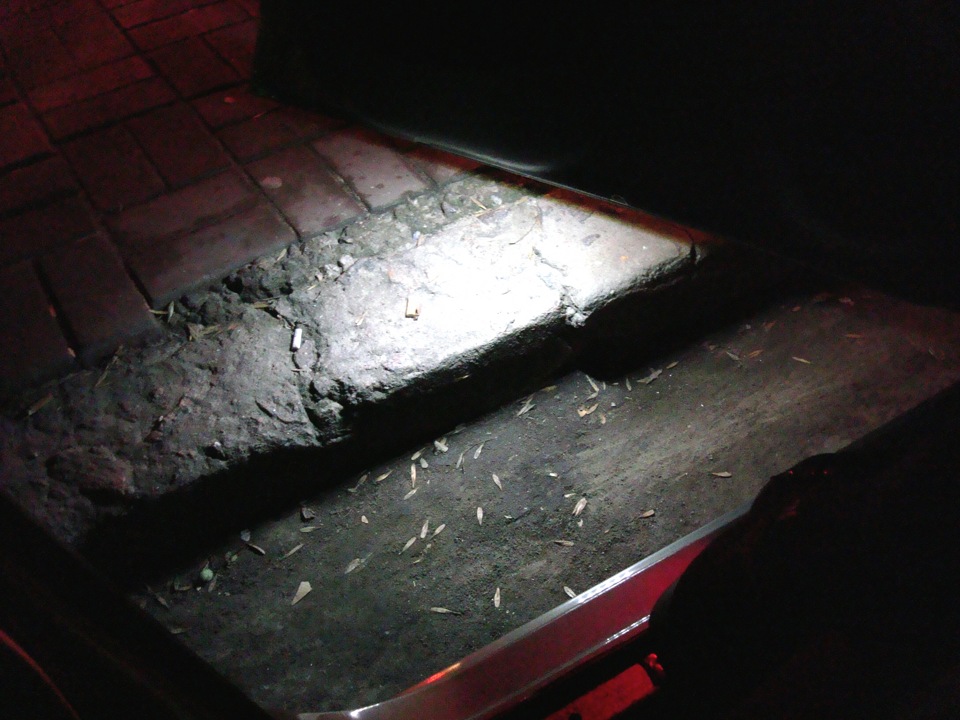

Все готово, тепер при відкритті дверей, видно простір в районіпорога та в бруд або в калюжу вже не вляпаєшся, Звичайно потрібно щепідключити цю справу до якогось вимикача, щоб іноді її відключати, наприклад при прибиранні в салоні. Дякую, що подужали цю розповідь.Ви спитаєте, а навіщо так все розжовано? -Я думаю, що такарозповідь обов'язково комусь стане в нагоді!
Всім Дякуємо за увагу! Не лайте мене, електрик з мене не дуже, просто намагаюся робити все своїми руками, конструктивна критикавітається. І маленький бонус, зробив собі і Коханою, подарунок наДень автомобіліста.
Коментарі20
якщо чесно не розумію нафіг нада ця підсвічування в дверях, ну зробив то нехай буде )
А знаєте як здорово при будь-якому освітленні або взагалі у темряві бачити куди ногою вступаєш, дуже зручно.
а хачем потрібен діод який у розрив ставиться? чи можна без нього обійтися? наприклад мінус з кінцевика а плюс в іншому місці брати?)
Діод, потрібен щоб, коли відкривалися одні двері, то не загорялося підсвічування на всіх інших дверях. Можна обійтися, але тоді підсвічування відразу на 4-х дверях буде запалюватися. Мінус з кінцевика і плюс в іншому місці - але тоді підсвічування ві...
Підкажи де ці 4 проводи від кінцевиків шукати в машині?
Підскажу. Я їх колір не пам'ятаю, тобі все одно розбирати салон доведеться, бери фігурну викрутку, і викрути будь-який гвинт кріплення кінцевика дверей, там є запас дроту, ти потягнеш на себе кінцевик і побачиш якого кольору йдуть дроти на кінцевики,...
Привіт) а не підкажеш чайнику для чого потрібно впаювати діод?
Дякую! Дякую за допомогу))
Будь ласка
Цікава тема і дуже актуальна)) У моєї сестрички Ланос поляк ось робитиму як у вас, тільки я сам в електриці не сильний, хотів у вас запитати з приводу схеми, діоди я так зрозумів потрібно ставити, на кожен кінцевик окремо, у розрив дроту, перед самим...
Дякую! Так саме так!
жвава машина буде! Дам потім проїхатися!)
Дякую, але мені доведеться відмовитися, намагаюся на чужих машинах не їздити.
Гарно!)Скоро я виїду!))
Серйозно? Молодець!
Красавчик, як завжди відмінна робота і докладний мануал!
Дякую, Ігорку!
Підсвічування - зручна штука. Вже і не уявляю собі як без неї. Брілець взагалі темовий!
Саня, я з тобою згоден! Ось тільки у твоїй 7-ці, вона із заводу йде. в приємному такому бурштиновому кольорі, я пам'ятаю)
красучик!))) теж планую зайнятися цією нісенітницею))))
