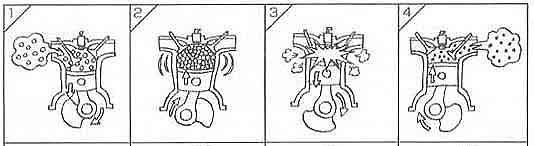

1. ПРИСТРІЙ ДВИГУНА. 1) Втягування повітря, змішування його з паливом (втягування, змішування). 2) Втягнуте ззовні повітря та паливо (повітряно-паливна суміш) стискаються під тиском (стиснення).3) Стиснута суміш спалахує від іскри (займання), відбувається вибух. 4) Газ (вихлопний газ), що горить, виводиться (випуск). І так йде циклічне повторення. Вважається, що для двигуна найбільш важливими є три моменти, а саме:стиск, повітряно-паливна суміш, займання. В даному випадку тюнінг (підвищення ККД займання паливно-повітряної суміші) є посилення цих факторів, доведення їх стану до оптимального. Існує два основних напрямки посилення даних факторів, що розрізняються за своєю суттю. Це методи позитивної спрямованості, що підсилюють вищезгадані процеси, та методи негативної спрямованості, покликані зменшити втрати, якими ці процеси супроводжуються. Тюнінг, покликаний зменшити втрати, полягає у зменшенні навантаження на сам двигун (без будь-якого побічного ефекту), внаслідок чого підвищується його потужність. Процедура такого тюнінгу полягає у позбавленні від предметів або деталей, які є тягарем, або зміни їх форми (виду) з метою мінімізувати їх негативний вплив.
У міру збільшення кількості повітря, що стискається, і сили його стиснення вибухова 4іла також буде У міру збільшення кількості повітря, що стискається, і сили його стиснення вибухова сила також буде збільшуватися, і, відповідно, вихідна потужність теж зростає. Очевидно, що чим більша кількість повітря всмоктує в себе певний двигун, тим більшою силою для стиснення цей двигун повинен мати. Приклад тюнінгу щодо паливно-повітряної суміші
У процесі з'єднання повітря, що втягується, і відповідної йому кількості палива необхідне певне співвідношення компонентів утвореної повітряно-паливної суміші при стиску, яке забезпечить найлегше її запалення для збільшення вибухової сили і, відповідно, вихідної потужності двигуна, . Такий процес налаштування подачі палива, що з'єднується з повітрям, так і називається:регулюванням палива.
Ще одним важливим моментом є час, точніше проміжок часу, в якому здійснюється займання стиснутої повітряно-паливної суміші. При забезпеченні оптимального часу запалення повітряно-паливної суміші, при якому відбудеться її ґрунтовне та повне займання, буде також забезпечена найбільша сила вибуху і, як наслідок, найбільша вихідна потужність.
Елементи тюнінгу

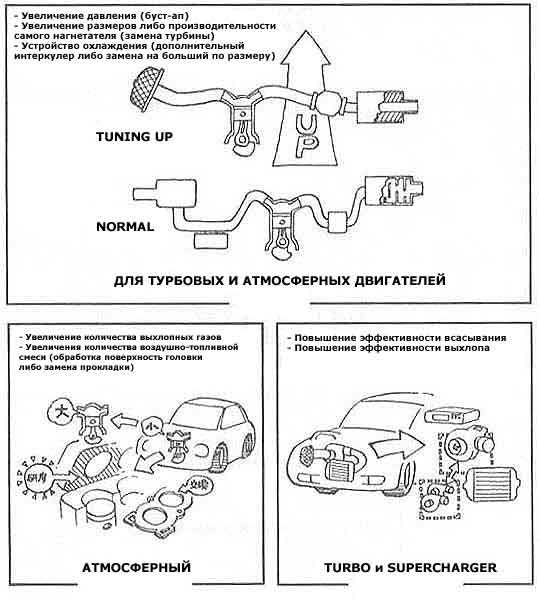

СИСТЕМА ПОВІТРЯНОГО ВПУСКУ ТА ВИПУСКУ. 1.СИСТЕМА ВПУСКУ ПОВІТРЯ.Для підвищення ККД системи впуску повітря, по можливості необхідно усунути всі предмети, що створюють опір повітряному потоку, для найбільш безперешкодного впуску повітря в двигун. Як би там не було, тюнінг системи впуску повітря полягає у заміні повітряного фільтра. Фірма HKS, наприклад, випускає лінію Super Power Flow та Super Filter. Звичайні стандартні фільтри призначені для використання у широкому спектрі умов, тому при тривалому використанні вони втрачають свої властивості. А якщо ще є деталі, метою встановлення яких є зменшення звуку при втягуванні повітря, то ККД втягування значно падає. Подібним чином можна описати бігуна-марафонця з одягненим на голові протигазом. Тут, заміна стандартного звичайного фільтра в його штатному місці (коробці фільтра) на фільтр Super Filter, безсумнівно, вплине на ККД втягування повітря. Однак установка замість стандартної коробки якісно іншого фільтра Super Power Flow, який, зважаючи на свою конструкцію, здатний втягувати набагато більший об'єм повітря, відповідає вищому рівню тюнінгу. ККД фільтра багато в чому залежить від форми конструкції, оскільки повітря проходить через його стінки. У порівнянні зі стандартним фільтром для підтримки високої ефективності такого фільтра необхідно точно витримувати цикл його заміни, який, до речі, коротший, ніж у звичайного. Але в цьому ключ успішної підтримки функції фільтра.І так основний тюнінг системи впуску повітря, як би там не було, є заміна повітряного фільтра
2. СИСТЕМА ВИХЛОПНИХ ГАЗОВ У принципі, причиною тюнінгу системи вихлопу газів буде підвищення ефективності її роботи. Однак, лише усунення різноманітних опору в цій системі, і збільшення ККД її роботи - не одне й те саме. Прибравши випускну трубу глушника, ви усунете опір випуску, але при цьому якісно погіршаться властивості моменту, що крутить, і самого процесу вихлопу. Тому необхідно встановити певний помірний опір. Хорошим прикладом є випускний колектор, від форми та виду збірної частини якого залежить характер автомобіля. Крім цього, вихлопні гази та несприятливий шумовий вплив на навколишнє середовище знову-таки знаходяться під певним впливом цього елемента. Тому необхідно ретельно продумувати всі можливі наслідки під час здійснення тюнінгу випускної системи. Як би там не було, місцем здійснення тюнінгу випускної системи є заміна глушника. Стандартні глушники, зважаючи на свою форму кручення і вартості, досить швидко приходять в непридатність від утворення зайвих вигинів і тріщин («пробоїн»). Тому, як конструкція, покликана високоефективно забезпечувати зменшення шуму і крутний момент на низьких швидкостях, такі глушники виглядають далеко не найкращим прикладом. Навпаки, на спортивних глушниках утворення зайвих вигинів є рідкістю, а тріщин практично не утворюється, і до того ж конструктивні особливості дозволяють досягти високого ККД. Ефект такого глушника можна порівняти як приправу до страв. Мотор спортивної машини починає легше дихати, а для звичайних автолюбителів можна підібрати відповідну поведінку їх «ластівок», забезпечивши певний крутний момент. Щодо звуку, то тут також існує можливість підбору глушника під певну машину так, щоб водій міг відчувати всі нюанси її поведінки. І хоча про турбіну йтиметься нижче, тут можна відзначити наступне. Оскільки турбіна використовує енергію випуску, вона створює опір йому. Отже, необхідний підвищений випускний тиск. У порівнянні автомобілів з турбіною і без турбіни очевидна важливість конструкції глушника, що має мінімальний опір. Варіюючи різними формами глушника для певних автомобілів, можна збільшити тиск нагнітання, і таким чином, досягти підвищення потужності. Енергія вихлопних газів, що викидаються з двигуна, впливає на лопаті турбіни, яка обертається подібно до млина. Схожий млин є компресор, встановлений на одній осі з турбіною. Він також обертається, у повній відповідності з нею, стискаючи повітря і примусово закачуючи його в двигун, тим самим являючи собою пристрій, що підвищує потужність. У цьому випадку об'єм (тиск) повітря, що закачується, позначається як тиск нагнітання, або буст (англ. boost). Вихлопні гази, що потрапляють у турбіну, регулюють буст своєю кількістю. Регулювання кількості вихлопних газів, що потрапляють у турбіну, здійснюється так званим клапаном відсічення, що знаходиться між турбіною та двигуном. З його допомогою частина газів, не доходячи до турбіни, викидається далі на випуск. Робота клапана залежить від тиску компресора. В ідеалі, підвищуючи буст, можна закачувати в двигун як завгодно велика кількість повітря. Насправді ж інтенсивність роботи двигуна і ненормальне згоряння в його циліндрах - стукіт двигуна, або детонація - є проблемою, що обмежує буст. Взагалі, встановлення певного бусту у звичайну машинувідбувається, виходячи з різних умов та призначень, у процесі експлуатації їх автолюбителями, враховуючи також суворі обмежувальні норми на вихлопні гази.
* клапан відсічення може бути у вигляді актуатора і у вигляді так званого уестгейту (waste-gate). У двигун, кількість якого при цьому ще більше збільшено, вибухова сила підвищується, тим самим, збільшуючи вихідну потужність двигуна. Способи здійснення.
1) Заміна актуаторна на посилений тип (з посиленими пружинами)
2) Регулювання тиску компресора, що подається на актуатор
Найбільш поширеним є другий спосіб, що здійснюється за допомогою VVC (контролер тиску механічного типу, що нагнітається) або EVC (контролер тиску, що нагнітається електричного типу). Буст-ап реалізується порівняно легко, однак і тут присутні порушені раніше проблеми стукоту двигуна (детонації) та обмеження упорскування. Неправильне здійснення буст-апу може призвести до поломки двигуна, тому необхідно добре розуміти всі нюанси цієї процедури перед її здійсненням.
Щодо заміни турбіни. Після проведення процедури буст-апу можна зробити наступний крок - замінити турбіну. Межа потужності звичайної турбіни досягається досить швидко, тому для отримання задоволення від водіння однієї процедури буст-апу буває недостатньо. І тут змінюють турбіну. Візьмемо два однакових двигуна, одному з яких встановлена маленька (у разі стандартна) турбіна, але в іншому - велика. Зазвичай думають, що при тиску, що однаково нагнітається, в цих двох турбінах вихід кінських сил також буде однаковим. Насправді ж потужність, що видається великою турбіною, буде більшою. Це відбувається через їхню різну ефективність (кКД). Ця різниця обумовлена різницею розмірів турбін. Справді, як відомо з курсу фізики, при зменшенні обсягу газу його температура підвищується, а зі збільшенням навпаки зменшується. При зменшенні обсягу газу його температура підвищується, а зі збільшенням навпаки зменшується. Яскравим прикладом може бути повітряна кулька, що переноситься взимку з теплого приміщення на мороз і назад. Тому при проходженні певної кількості повітря при однаковому тиску через менший переріз його температура підвищується, а щільність, відповідно, зменшується. Як наслідок, кількість повітря, що надходить у двигун за одиницю часу також буде меншою. У турбіні з більш високим ККД неминуче підвищення температури відбуватиметься повільніше. - це пристрій охолодження чи, інакше, теплообмінник. Він «забирає» тепло у стисненого повітря, що проходить через нього, тим самим, підвищуючи його щільність. Наступним кроком тюнінгу двигуна після буст-апу та заміни турбіни є заміна штатного інтеркулера на більший за розміром, з покращеними характеристиками теплообміну. Очевидно, його ККД більше, ніж ККД звичайного інтеркулера. Хорошим інтеркулером називають такий пристрій, яке здатне поєднувати виконання двох умов, що суперечать одна одній, - мінімальні втрати тиску повітря, що проходить при його збільшенні і при цьому охолоджувати його./p>
Уприскуванням називають випускається в двигун паливо для змішування з повітряною масою, що надходить до нього, регульоване відповідно до її кількості. Теоретично, для повного згоряння палива необхідне оптимальне співвідношення мас повітря і палива як 15:1, тобто на 15 грам повітря потрібен 1 грам палива. Правда, насправді через сукупність таких факторів, як утворення пари паливно-повітряної суміші та охолодження палива, що надходить в залежності від його марки, паливно-повітряна суміш, що утворюється, насправді густіше оптимальної. Регулювання співвідношення складових паливно-повітряної суміші проводиться методом вимірювання A/F (1). У звичайному комп'ютері регулювання відбувається за допомогою наявних датчиків кисню. Комп'ютер відповідає за утворення паливно-повітряної суміші певної якості, створюючи пропорцію її складових, що відповідає даному стандартному двигуну та нормальним умовам його роботи. Отримуючи сигнал від так званого пристрою ейр-флоу (2) (англ. Air-Flow), комп'ютер визначає кількість випускається інжекторами (3) пального, яке відповідає встановленій виробником якості паливно-повітряної суміші (зазвичай вона густіша за теоретично оптимальну). Звичайний комп'ютер запрограмований на нормальні умови роботи даного двигуна в стандартному виконанні, тому при здійсненні змін тих чи інших параметрів конкретного автомобіля необхідно також змінювати кількість палива, що впорскується. Насправді реалізація регулювання подачі палива досі здійснювалася переважно такими пристроями, як виміром A/F чи аналізуючими пристроями (аналізаторами (4)), що обробляють дані з кількох штатних датчиків. Більш прогресивними у цьому плані є пристрої типу F-con (розробленого фірмою HKS), який здатний регулювати (зменшувати чи збільшувати) подачу палива, отримуючи сигнали від інжекторів. Крім цього, в залежності від сигналу, що змінюється від ейр-флоу, комп'ютер здатний змінювати співвідношення складових повітряно-паливної суміші навіть при отриманні невірних даних про кількість повітря, що надходить. Таким чином, F-con включає функції AFR і FCD. 1) A/F - (англ. Air/Fuel) пристрій з екраном, що дозволяє візуально відстежувати співвідношення складових повітряно-паливної суміші. 2) Ейр-флоу-метр (L-jetro) - пристрій, що зчитує кількість повітря, що надходить у двигун. Може бути кількох типів - hot-wire, із заслінкою та вихрового типу. 3) Інжектори являють собою пристрої, подібні до водопровідного крану, які випускають певну кількість пального залежно від періоду часу подачі повітря. Цей час трансформується на електричний сигнал, що називається сигналом від інжекторів. 4) Пристрій, що відстежує та запам'ятовує потік даних від різних датчиків (A/F, числа обертів двигуна, буст-апу тощо).
