Для початку зробив нариси майбутнього блоку сполучення.

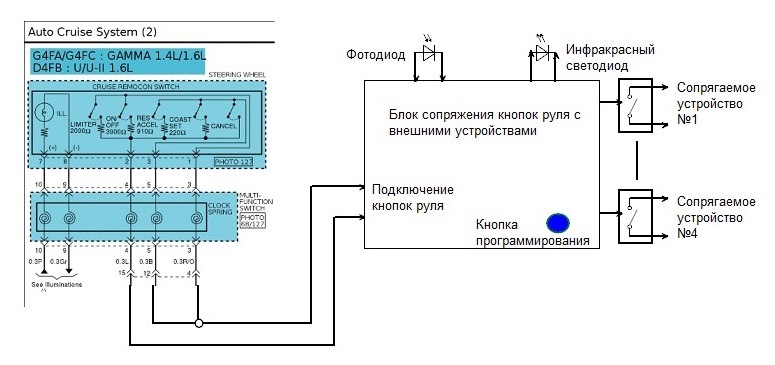

Схематичне зображення пристрою
Блок планується підключати до равлика встановленого на кермовийколонці як показано на схемі.У режимі програмування задаємозначення кнопок керма до підключених кнопок пристроїв, наприкладкруїз контролю.Для управління магнітолою, передаємо команду зпульта дистанційного керування магнітолою, пристрій запам'ятовуєкод і далі програмуємо кнопку на кермі. Після чого наш пристрійзможе відтворювати записані коди через інфрачервонийсвітлодіод.
==================================== ==============
30.07.2013.
Схема розроблена та написаний програмний код. Друкованою платоюта наступними випробуваннями вже на автомобілі.
Відео про роботу блоку сполучення зняв на емуляторі.Можнаподивитися як програмується блок та його робота.
Для пристрою опору замикання кнопок в межах від 0 до 10КОм.
Вимірювати або визначати точне значення опору не потрібно, оскількипристрій сам визначає опір і запам'ятовує в пам'яті блоку.Достатньо вибрати канал і натиснути потрібну кнопку на кермі. Покичекаю самі кнопки з дружньої Кореї.
================== ============================
07.08.2013
Замовив друковані плати. Найближчим часом тестуватиму кнопки зкруїзом і магнітолою. На кермі ще є три кнопки управліннятелефоном, думаю куди їх прилаштувати? ===============

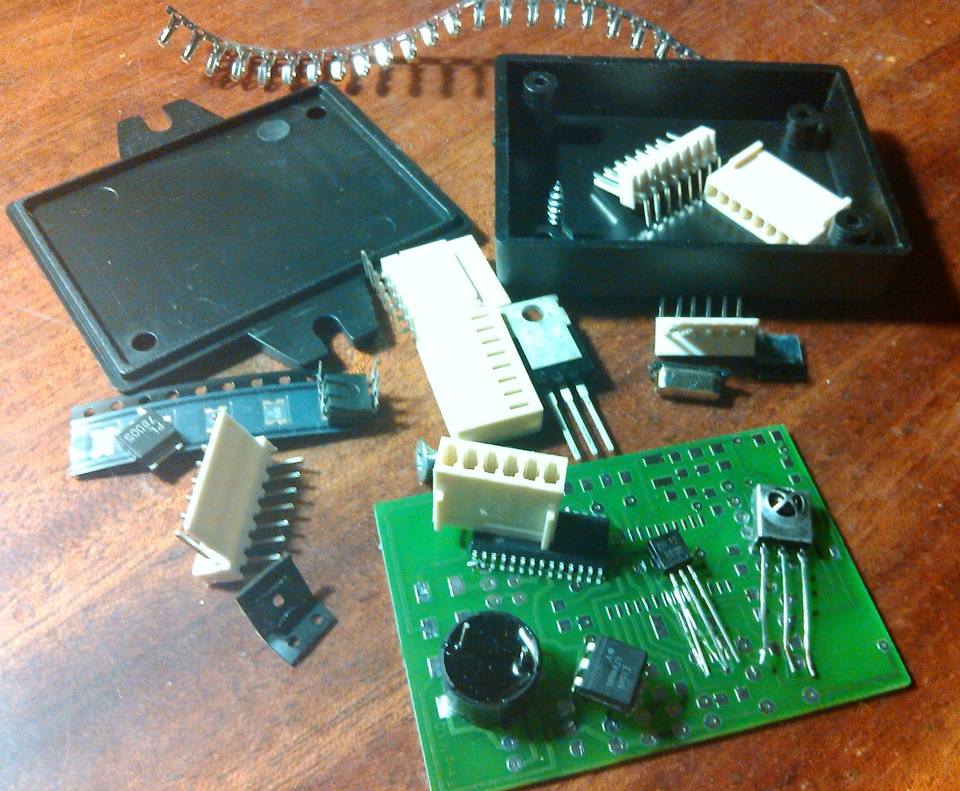

Сьогодні отримав друковані плати. Деталі підібрано. Збиратиму ітестувати. Комплект деталей
======================== ======================
Зібрав перший зразок схеми.
Все працює. Кнопки керма можна програмувати як завгодно. На відеопоказано вже запрограмовані кнопки. Світлодіоди вказують на коднатиснутої кнопки та підтверджують сигналом.
Продовження слід!


Коментарі13
Я зробив інакше керування круїзом на кермі
Аналогічно + управління магнітолою -)
Так само як і я?
А не надто складно. Простіше взяти равлик на розбиранні від IX35. Там додаткові 5 доріжок. Ціна 1000р.
Не підкажете у якому напрямку копати?.. Хочу зробити кнопки на кермі (конструкцією авто не передбачено взагалі), використовуючи ардуїно нано. З кнопками, в принципі, зрозуміло. У мене магнітола alpine 9880r, до неї може бути підключений свій адаптер ...
Я влітку знаходив бібліотеку для Arduino де вже покладено прийом і передача по ІЧ порту. Я можу на С++ скинути свою прошивку для Pic. Частина прошивки яка за опором визначає кнопки, працює ідеально, а та яка копіює ІЧ незакінчена. Небуло часу довести...
Дякую. Я скоріше вже машину зміню, ніж магнітолу або одне й друге одночасно. Спробую ще що пошукати, якщо не вийде, повернуся до варіанта з ІЧ портом
Прикольно. А якщо магнітола штатна і пульта немає? Працювати буде?
Два виходи з цієї ситуації1. Позичити пульт і записати сигнали в пристрій управління2. В Інтернеті подивитися коди управління магнітолою і прописати в пристрій.Хмм. на майбутні можна створити алгоритм автоматичного підбору коду для потрібної функції.
Коли я зібрав готовий зразок, я зрозумів, що потрібно було створювати проект з активним круїзом (який контролює дистанцію), кнопками з можливістю програмування додаткових функцій. Наприклад, включення підфарників або підігріву керма і.т.д. Застряг на...
Млинець, мені терміново потрібна така ж штука ... Ви не плануєте їх збирати і продавати?
Схема та прошивка будуть?
Не планую. Можу зашитий проц і друк вислати
