Нещодавно я нарешті здійснив давню задумку, зробив AUX вхід доштатної магнітоли. (було б не естетично) і по-друге гіркий досвід векспериментуванні з емуляторами mp3, яке я описував набагатораніше. Як зняти магнітолу описувати не буду, оскільки цієїінформації валом в інтернеті.Саму магнітолу розбираємоакуратно.Сначала отщелкиваем засувки від передньої панелі, потім почерзі відкручуємо всі видимі болтики, (про всяк випадок, якщо вдома євізьміть під руку термо-пасту, може знадобиться при зворотномускладанні в задній частині магнітоли, там стоїть щось на зразокпроцесора з радіатором).

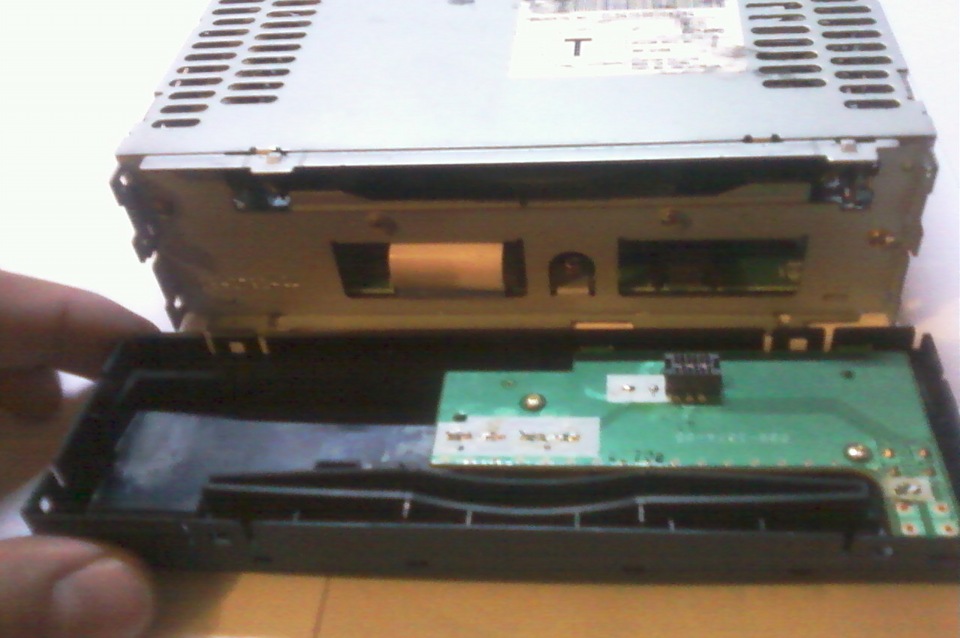

акуратно знімаємо панель

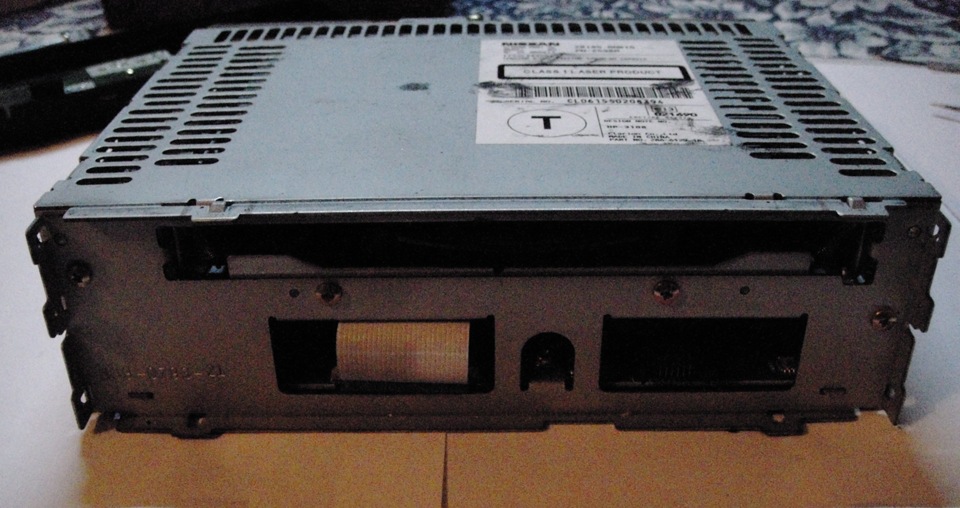

відкручуємо всі видимі болтики

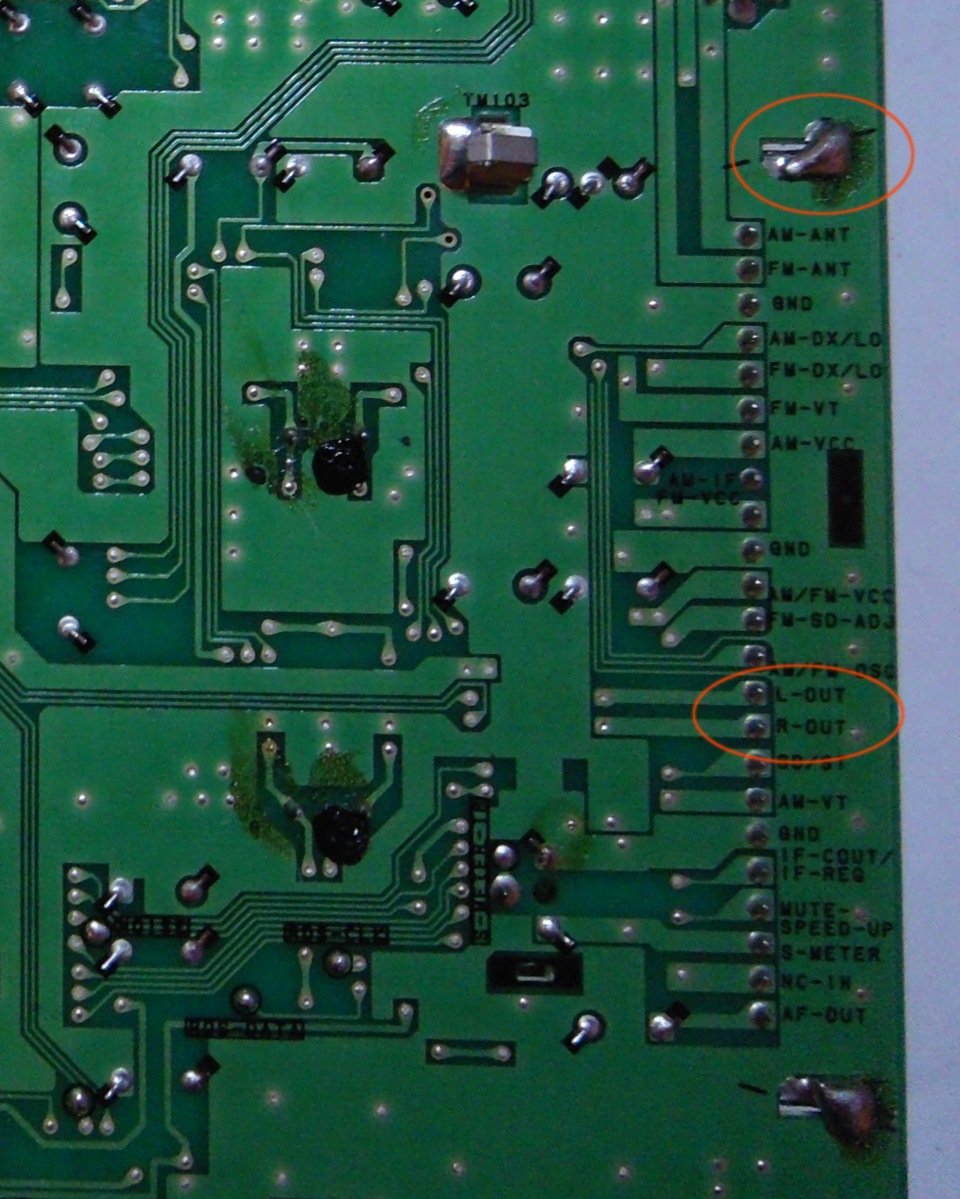

Коли магнітола розібрана і плато з неї вийнято, перевертаємо її ізнаходимо L, R-out і масу. За основу я брав звіти kirillsp іDiman-63-rus
Було заготовлено аудіо провід з трьома жилами, довжиною сантиметрів70-80.

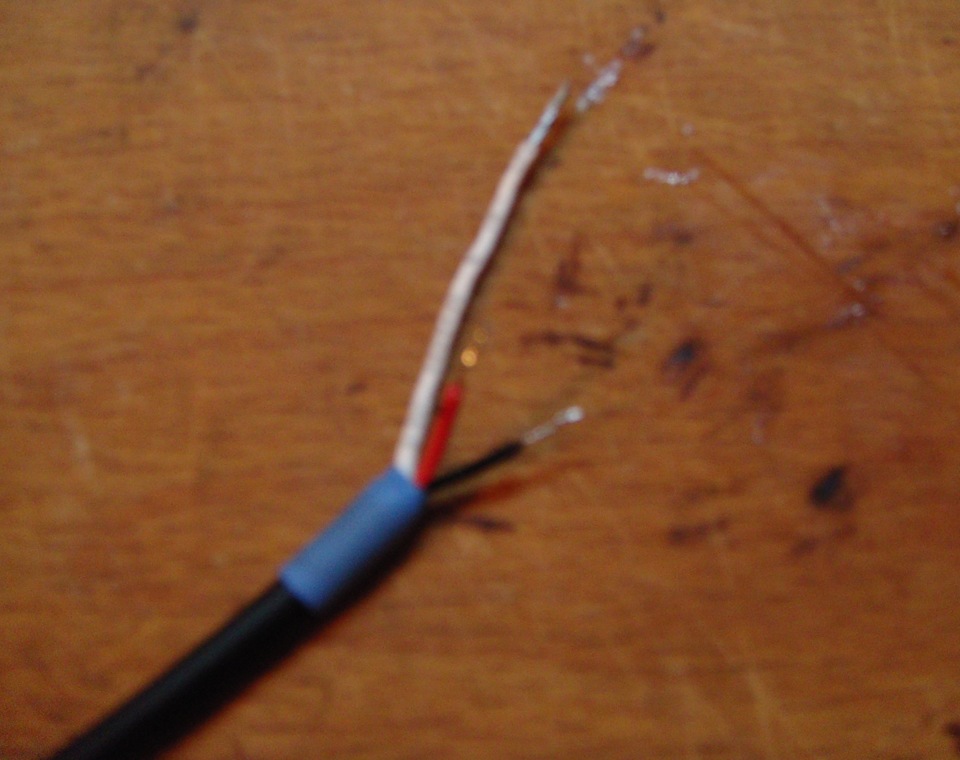

провід вже підготовлений до припаювання

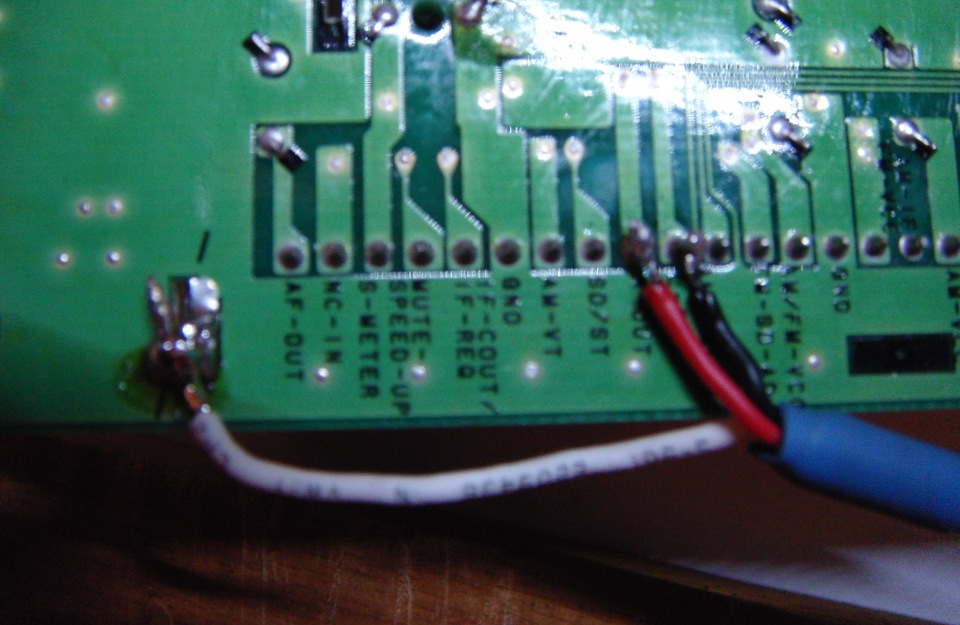

Припаюємо з одного боку провід акуратно до плати. Паяти требаобережно і не товстим паяльником, а то місця мало! не фоніло.Протягуємо провід і виводимо його з задньої сторони магнітоли, біляштекера антени. Потім ставимо плату на місце і все збираємо узворотному порядку. Коли магнітола у нас уже зібрана, приступаємодо іншого кінця дроту, а саме припаюємо там AUX вход.
Дуже важливо не заплутатися в призначенні проводів. Ось приблизнасхема на прикладі AUX штекера:Я припаював AUX-мамку зі спеціальноюгайкою, для закріплення на панелі (не хотів тягнути дроти, як іншів бардачок).
Після припаювання було вирішено вихід робити між попільничкою іпідкурювачем, як на мене, так дуже навіть і естетично виглядає.Найважче було, це приготувати місце під вихід, оскільки одразу вонотам не стає через брак місця. Довелося довго і акуратно підрізати іпідпилювати задній простір панелі. AUX закріплений, вид ззаду видспереду І ось кінцевий результат, все в зборі.
AUX вхід на передній панелі Nissan Almera N16
Грає відмінно, я просто підключаю MP3-плеєр і радіо відразу жзагасає і відтворення йде вже з плеєра, результатом задоволений.br>
Коментарі20
Не зрозумію, чому радіо відключається при подачі зовнішнього сигналу? Як це реалізовано?
День добрий. Допоможіть вирішити проблему. Зробив все як в описі, але при прослуховуванні музики з телефону потрібно спочатку встромити аукс у телефон а потім у вихід з магнітоли. Навпаки не працює чомусь. Але з цим ще можна миритися. А ось коли закі...
Добрий день. Вже дуже давно це робив, але на скільки пам'ятаю, там все нескладно, і припаюються лише три дроти. Місця припаювання розміщені дуже близько. Я б перевірив місця паяння, щось би не були зачеплені оловом сусідні контакти. Якщо там все ок, ...
Вирішив проблему скачуванням стороннього плеєра з плеймаркету. Рідний не впорався😉, банально просто. Звучанням більш ніж задоволений, дякую.
А який у тебе телефон?
Привіт вирішили проблему? Така ситуація у мене
Слухаючи через телефон без підзарядки все гуд. Але якщо до телефону підключити і aux і зарядний пристрій звук погіршується і колонки грають як маленькі твітери.
Спасибі!
Де взяти aux вхід, який ти впровадив у панель?! У магазинах тільки кабель зі штекерним 3.5 продається!
чіп і дип наприклад www.chipdip.ru/product/py-601c
Спасибі, дуже корисний звіт, пробуватиму)
Піду спробую на оборот.
Не ліворуч право переплутав місцями, а масу з якимось лівим або правим каналом.
підкажи якщо R і L місцями переплутати буде нормально працювати, а то у мене права сторона відмінно працює, а ліва як то шелестить.
я думаю, що буде не правильно працювати.
я за паяльником побіг )
а якщо юсб також припаяти він працюватиме?
Чудово зробив! Тож треба буде спробувати
Дружище спасибі за звіт! Зробив і щастя немає межі струму ось сам штейкер не зовсім good купив його контакти якісь не пайкі! Треба в магазині електроніки краще купити! А так ваще ніщо! !
Я чув що потрібно вводити ще якийсь код магнітоли? хто-небудь в курсі? або можна спокійно паяти не паритися?) До речі, а в люксовій можна якось причепити до роз'єму для CD-чейнджера?
