Додаємо лінійний вхід AUX замість AM у стару магнітолу SONY

У моїй вінтажній магнітолі Sony CDX-3103 відсутні як лінійний вхід, так і MP3. Почитав інтернет на цю тему. Деякі врізають AUX замістьCD. Але тоді в приводі завжди повинен бути диск з "порожнім"треком, інакше не працює, хтось знаходить штатний термінал длявходу.
Поки звук не в пріоритеті, тому просто розібрав, і вирішивподивитися, що можна зробити. Завантажив мануал, подививсясхему.

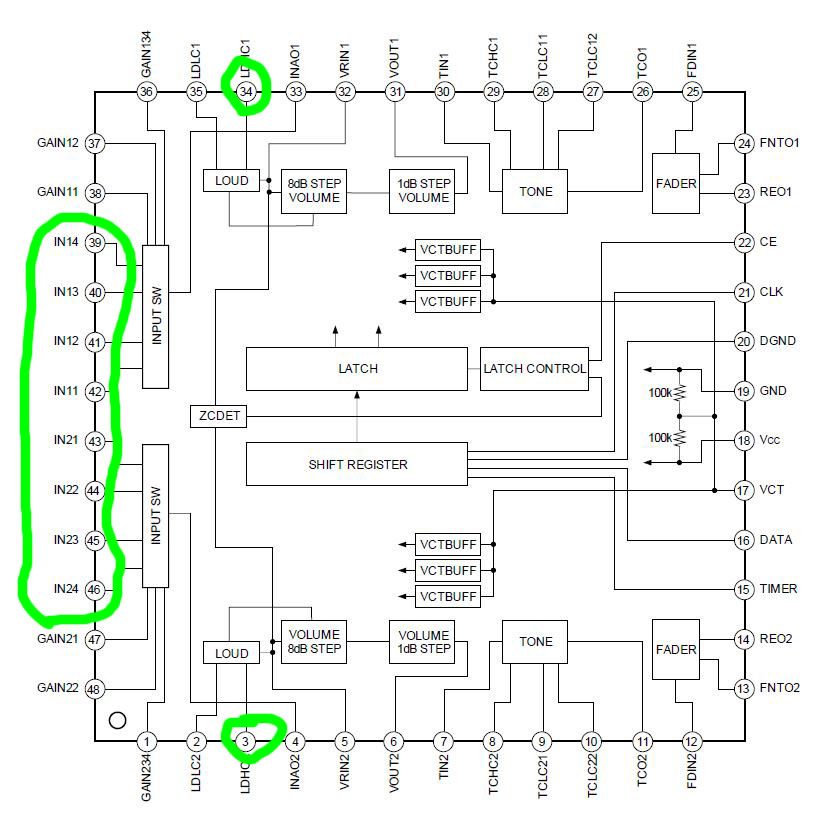

Гучністю та входами управляє мікросхема CXA1946AQ на 4 стереовходи, з яких задіяно два:CD та радіо.З неї і почнемо.

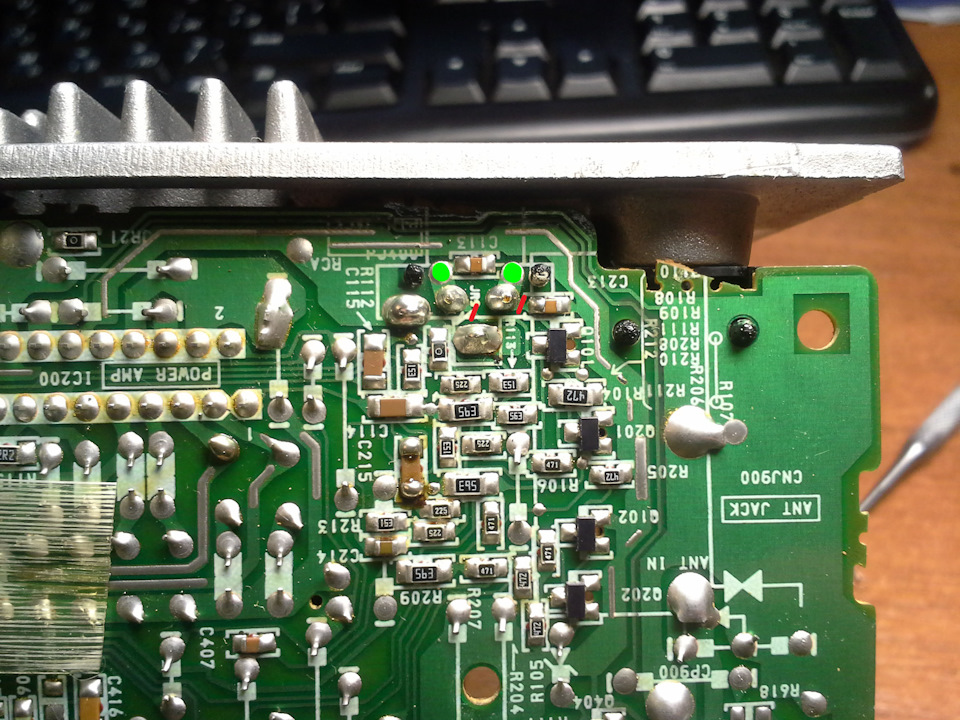

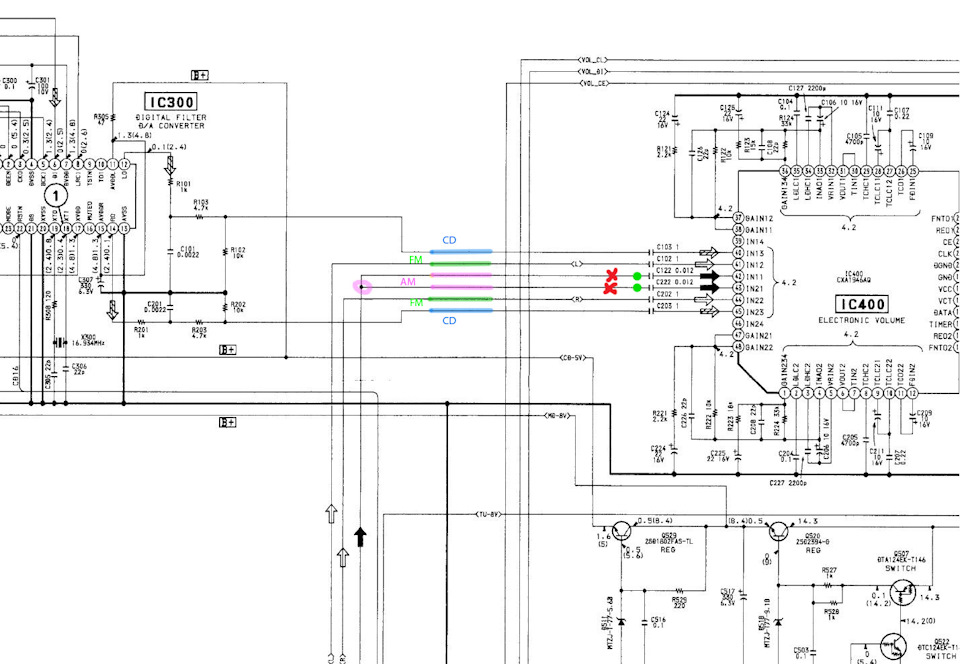

Просто перерізав доріжки, що йдуть від АМ-радіо до ніг 42 і 43.Вхід готовий. Лінійного виходу. Перерізаємо доріжки біля рознімання– це буде наш вхід. Прокидаємо дроти від центральних контактів "тюльпанів" до вхідних конденсаторів у місці розриву (поміченозеленими крапками). Сигнал від білого роз'єму (лівий канал) на ногу42, а від червоного (правий канал) на 43. Укладаємо-закріплюємодроти, збираємо магнітолу.

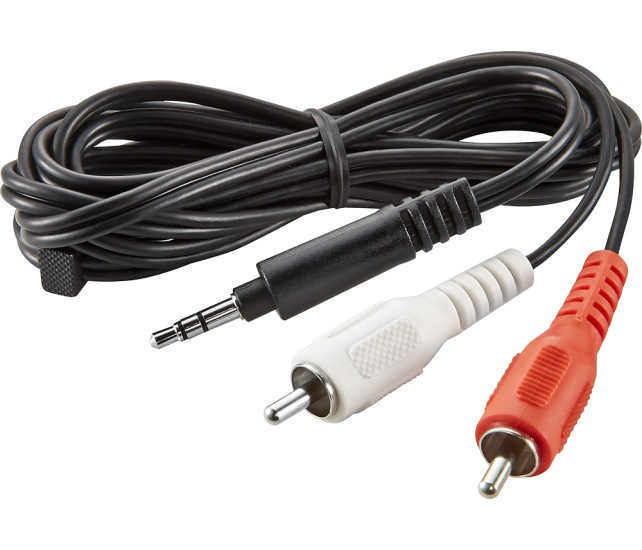

Беремо звичайний аудіокабель "міні-джек_3.5 на два_тюльпана"виводимо в бардачок. Тепер при перемиканні радіо в режим AM сигналприймається з цього дроту.
/>
Якість досить хороша — краще, ніж приймається більшістьрадіостанцій. Єдине, варто було, напевно, замінити вхідніконденсатори C122 і C222 з 0, 01мФ на 1мФ (як зроблено на FM та CDвходах), але я поки що не зрозумів їх призначення. Хто знає —відпишіться у коментарях.
Усім удачі та хорошого звуку!
