Панель приладів
Продовжуємо пхати ніс скрізь і прибирати по можливості слідиексплуатації. За списком панель приладів. Мета зняття:поліруванняскла, чистка шкал і начинки, огляд мікросхеми з пробігом, допайкасинього світлодіода на індикацію холодного двигуна, огляд панелі наобхід інформаційних ламп.

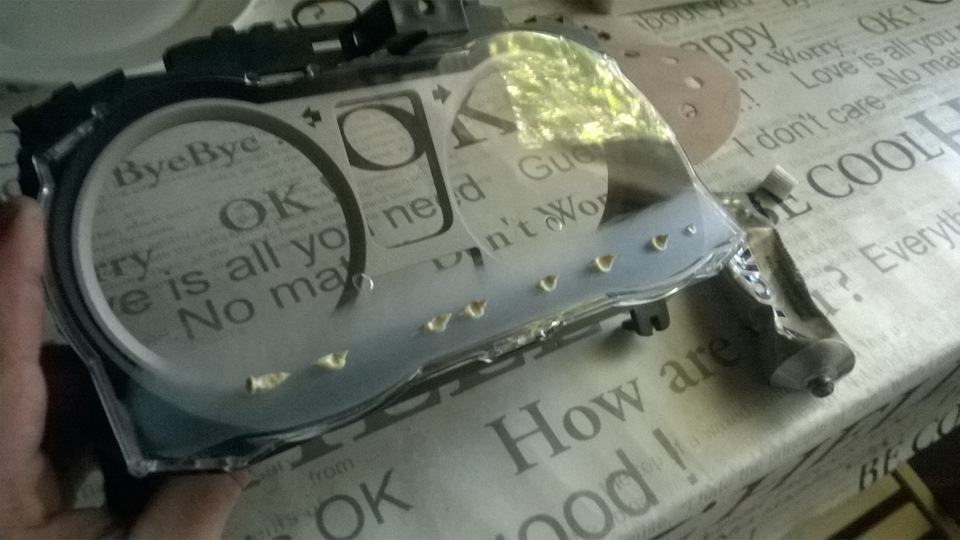

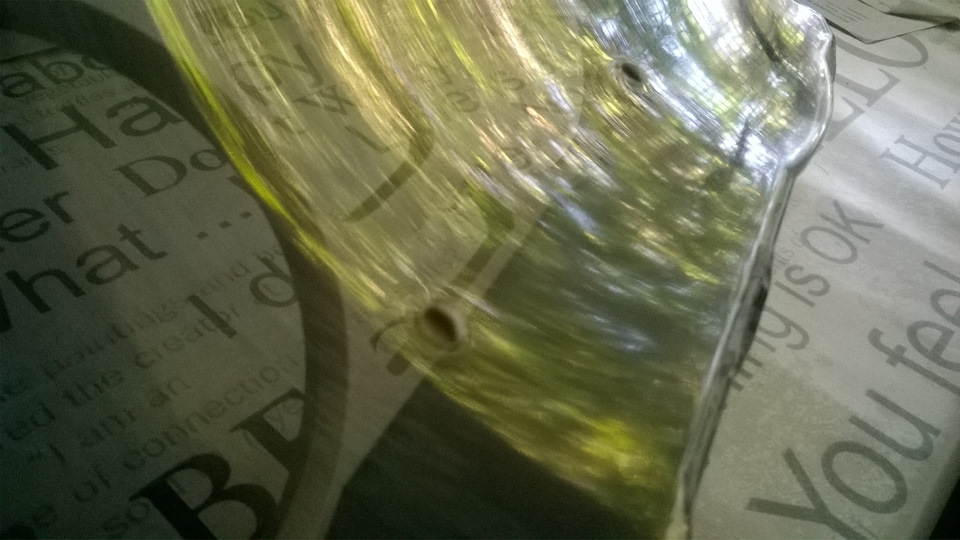

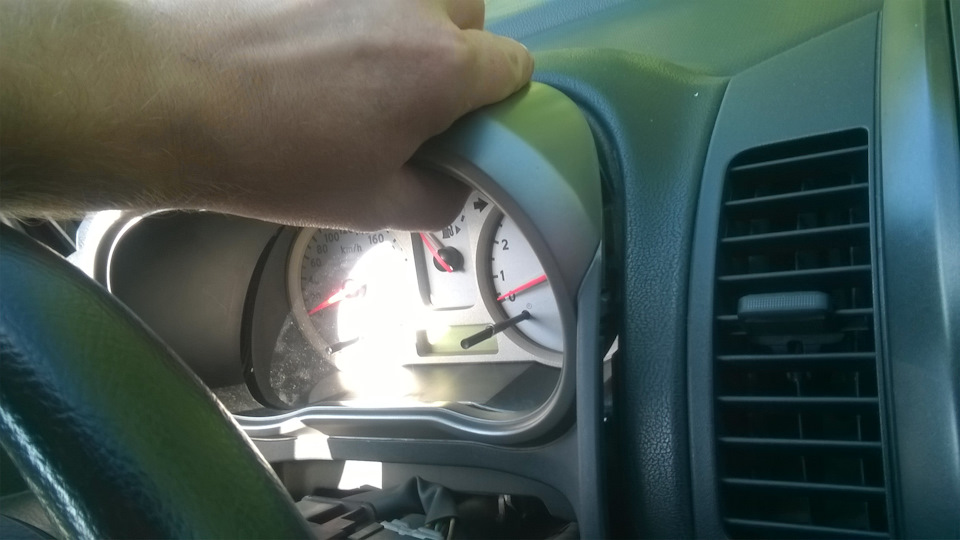

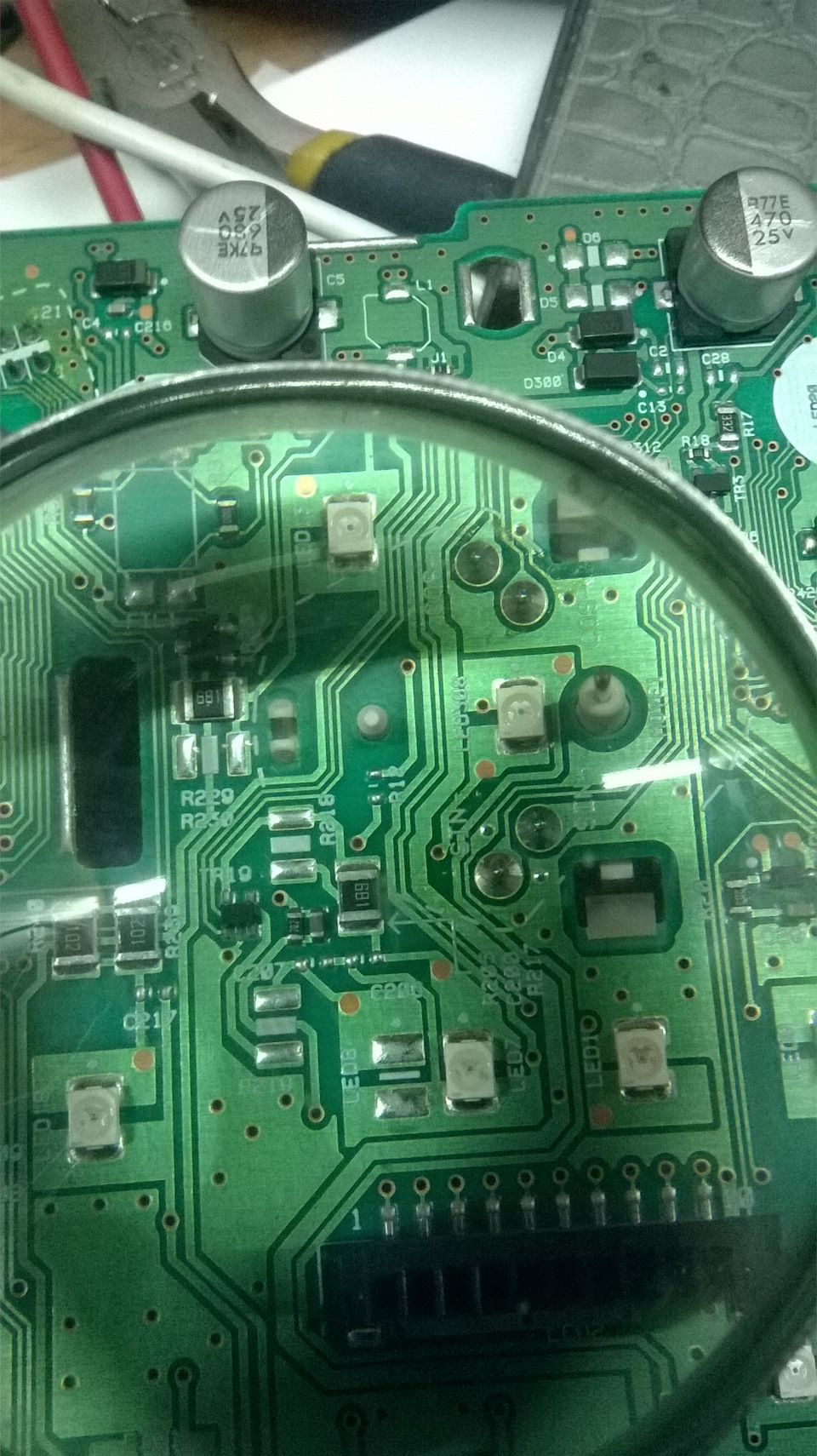

Панель можна зняти і поставити не розбираючи кожуха керма але звеликими матами і подряпинами.Але авто наше тому розбираємоакуратно. Заважають не сильно але ... Знявши все зайве тягнемо насебе накладку панелі.Відкручуємо саморіз і панель вруках.Розбираємо панель, скло відмили (вони майже завжди такі курніщо просто після звичайного миття скла панель відразуперетворюється), передню частину пройшлися шліфшкуркою і полірнули( навіщо класти що або на скло панелі ні як не можу зрозуміти), зняли стрілки, зняли шкалу вона сіра тому пил і бруд на нійзбирається і видно, відмили. Добираємося до елементів плати, знімаємо дисплей і дістаємо з корпус плату. Світлодіоди індикаціївсе правильно працюють. Огляд мікросхеми, слідів паяння немає (якщопайка не заводська, то контакти біля ніжок більш глянцеві, навітьобробка лаком залишає слід і не дає заводської матовості, якщо неправ нехай мене виправлять) перешити прищіпкою таку панельнебезпечно для панелі, перекушених плюсових доріжок у районімікросхеми для прошивки без випоювання не знайдено, елементиживлення візуально не випоювалися. Взагалі будемо розраховувати нате, що пробіг оригінальний.

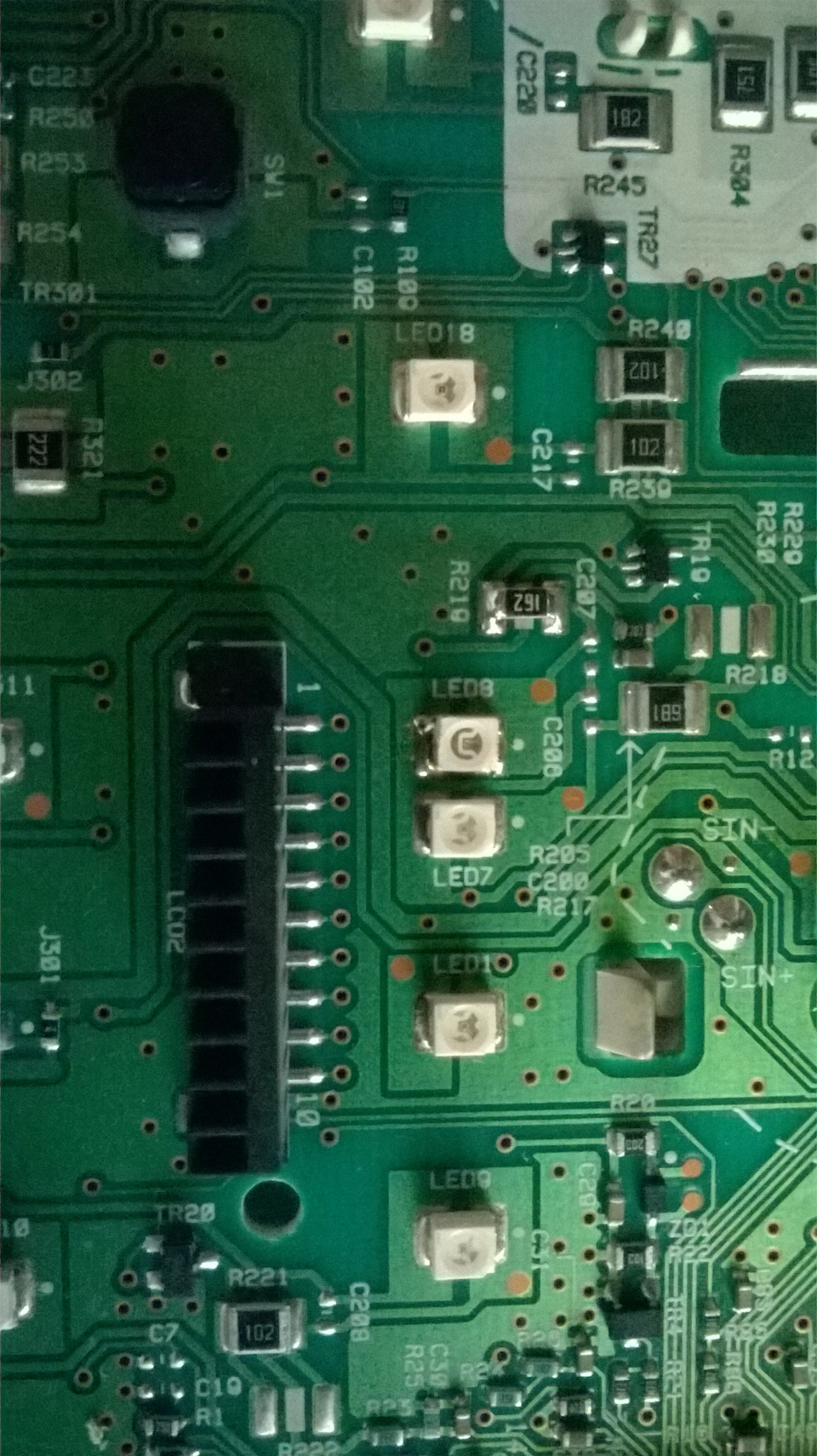

Залишилося припаяти світлодіод LED8 на порожнє місце і опір R219 вланцюг для покажчика холодного двигуна, індикатор гасне придосягненні авто температури 50-60.
Коментарі15
Вибач за питання, а де діод брав такий же як на приладку?
Я Вас читати не застпвляв, і оцінки ставити не просив. Мета написання цього запису мені ясна і переслідує певні цілі.
Чого на людину накинулися? Це його БЖ і пише як хоче і що хоче. Він нікому нічого не повинен! Не етично вказувати топікастеру як він повинен писати і малювати. має вади та непорозуміння, то попрошу звернутися до гугла і витрачати час там, а не на вин...
Це їхнє право і заважати їм я не збираюся.
Опір 1,6 кому яке під рукою було, можна більше щоб не сильно яскраво світив. Розставляти стрілочки на фотографіях і обводити кружальцями, я не роблю інструкцію для школяра, я просто виклав запис про те, що зробив. Хто захотів зрозумів, хто не захотів...
вже викладали про цей діод грамотніше і доступніше до розуміння.
Я не мав на меті зробити цей запис еталонною інструкцією. Написав як міг або як хотів.
хто небудь щось зрозумів ?)))))
а що саме Вам не зрозуміло
у мене бортовий (мультитронікс) квакає про прогрівання і показує
а цікаво, чому у мене не горить значок, що мотор холодний?
не повинен, я описав, що потрібно зробити.
але він навіть на холодну не горить((( а коли був випадок, що нагрівся до максимуму, горів червоний…).
і не повинен, там діода немає, його потрібно впаяти, червоний стоїть і при запаленні спалахує потім тухне.
Автовиробник вважав, що не потрібно автовласнику забивати собі голову цим. Завів-поїхав.
