Всім привіт!
Переглядав фотки та виявив фото з ремонту гени. Робив ще в лютому16-го. Не розписуватиму покроково, все видно на фото. Ремонтуючигену, варто звернути увагу на задній підшипник-він завальцований укришку.Ще діодний міст і щітковий вузол на заклепках.Свердлюютьсябез проблем.
По ремонту:Замінив підшипники, щітки, колекторні кільця та обгіннумуфту. Поміняно ролики ременя-оба шелестіли.
При знятті генератора зіткнувся з проблемою відключенняелектричного роз'єму — ну дуже він не хотів витягуватися.Самгенератор витягував через верх. Далі фото:

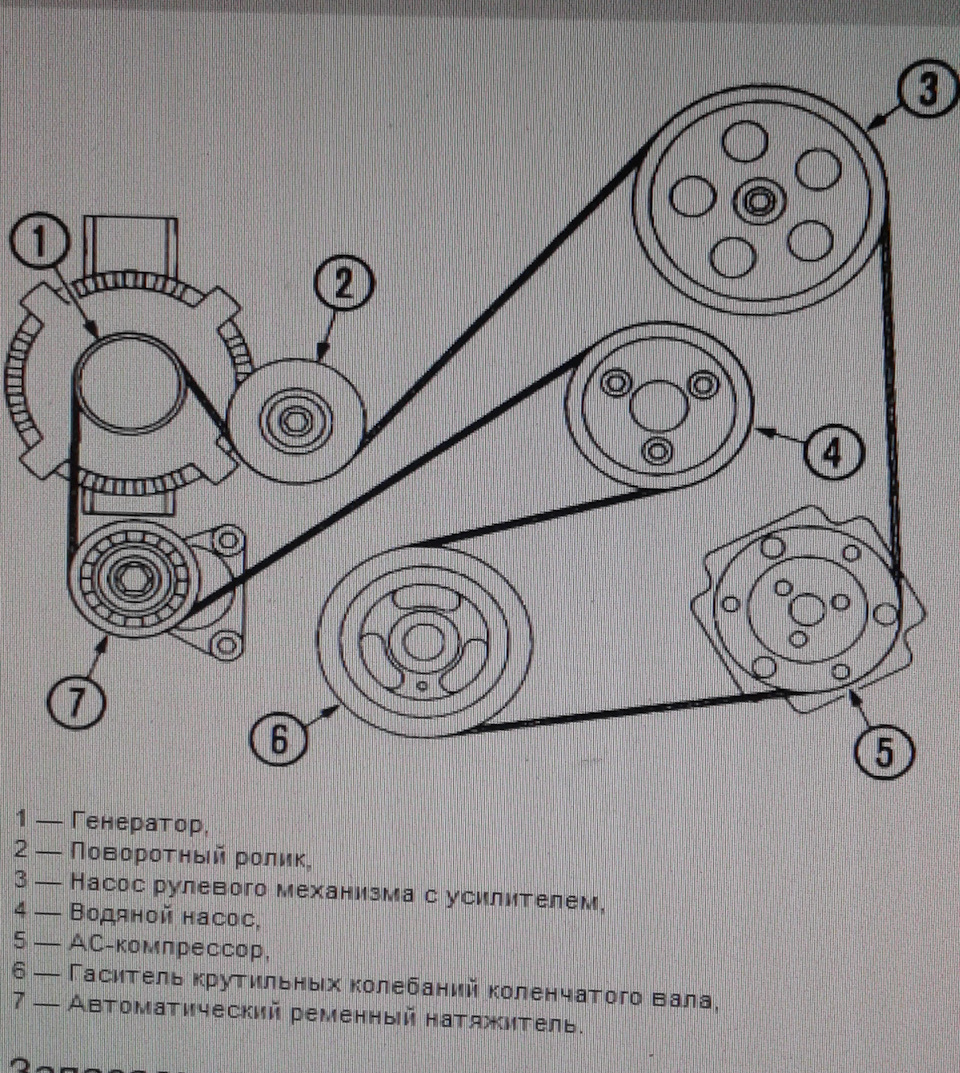

Схема розташування ременя

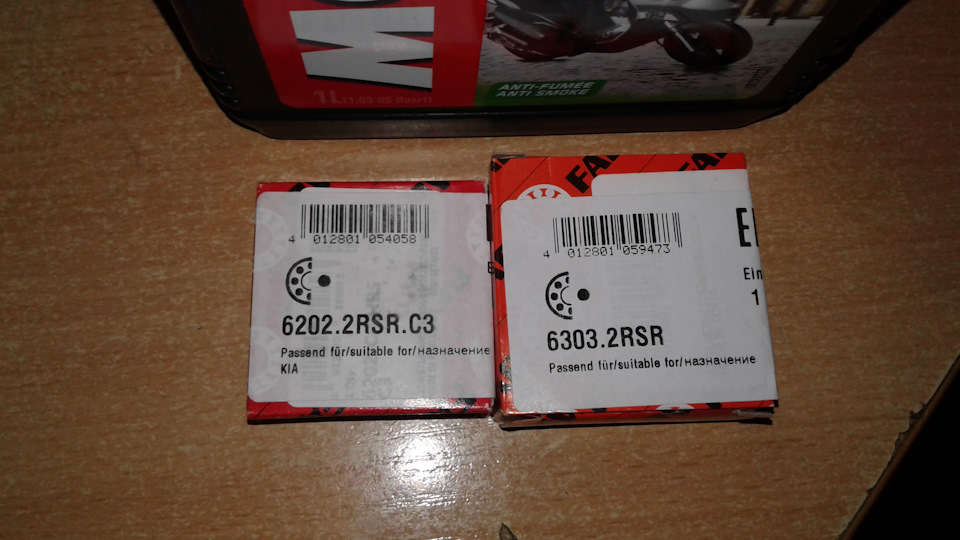

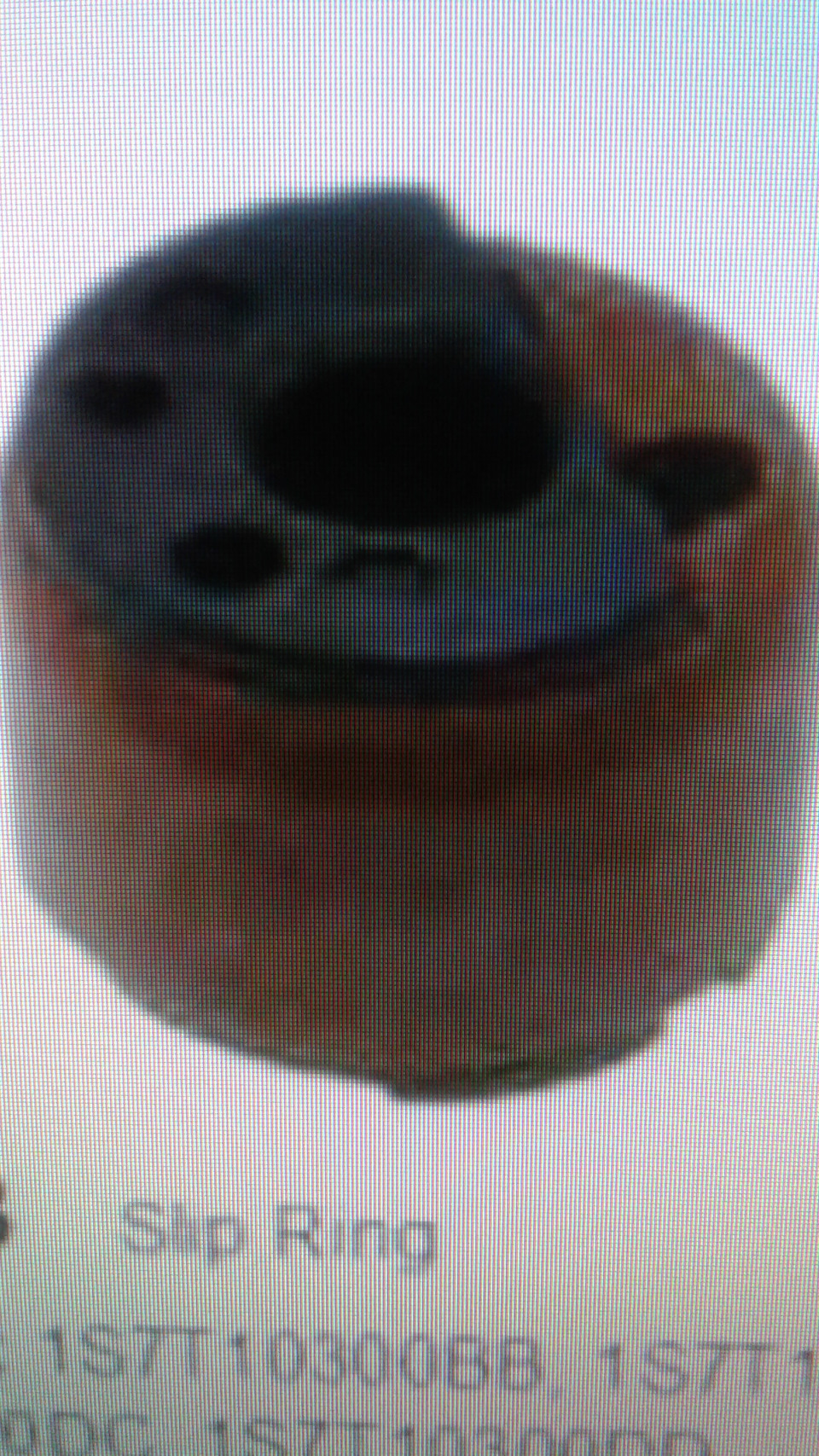

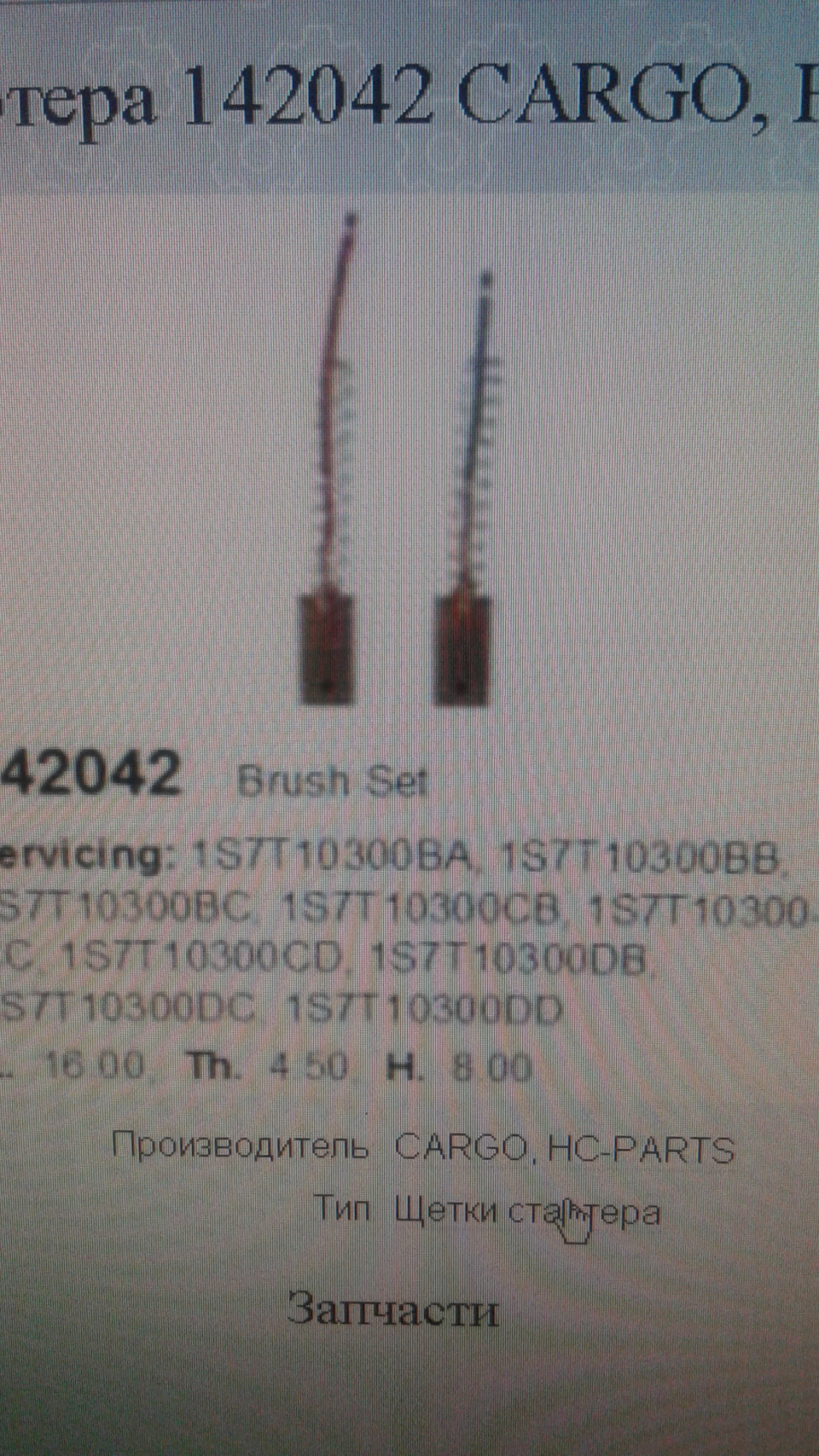

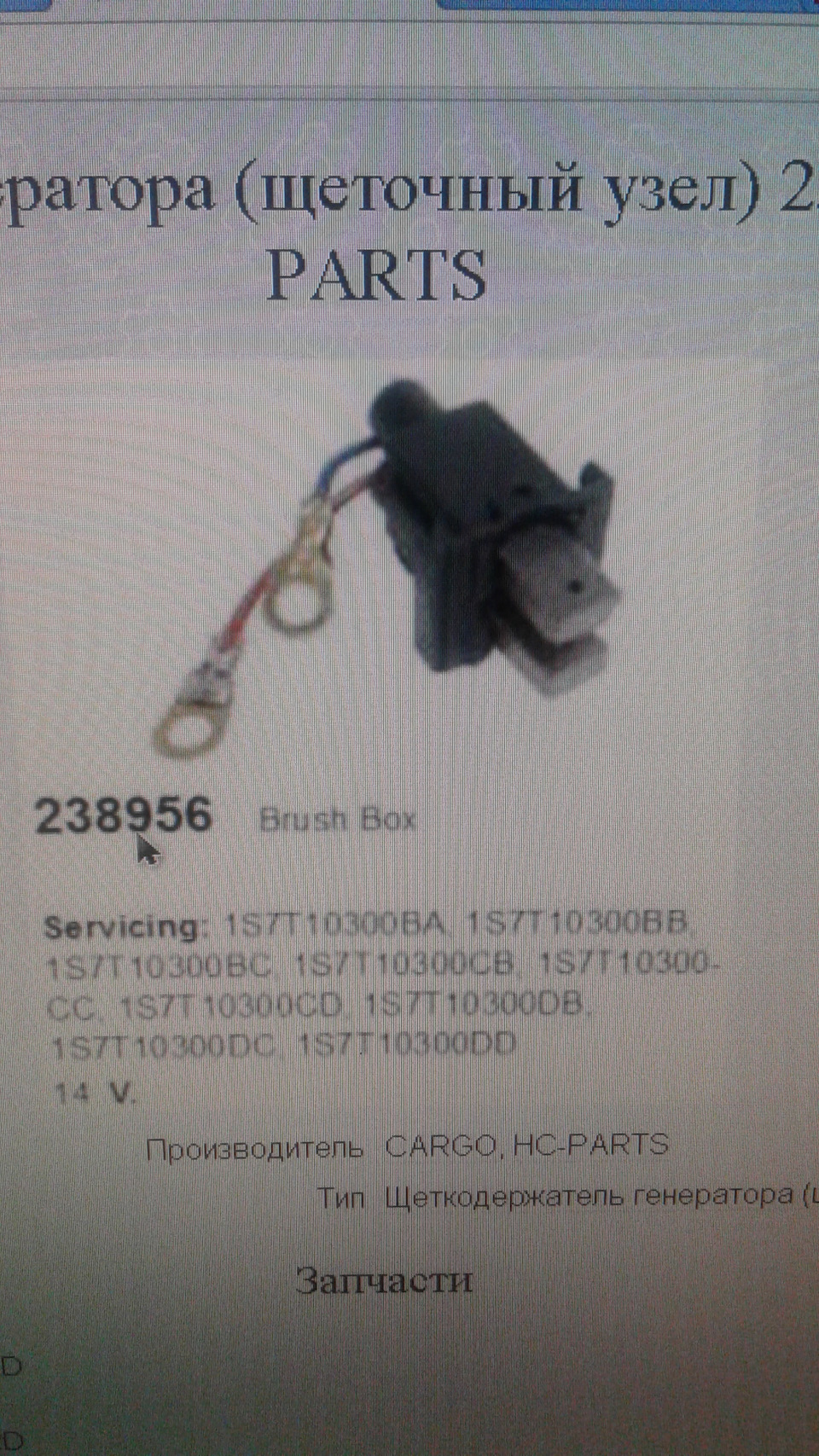

Запчастини на фото:62022RSRC3, 63032RSR, 054058Запчастини нафото:1S7T10300BAЗапчастини на фото:1S7T10300BCЗапчастини нафото:0N149Sа
висвердлюємо заклепки
акуратно стамескою зрізаємо контакти колекторних кілець і знімаємоїх
ось таким каменем сточили завальцювання підшипника
завальцювали
паяємо контакти кілець
припаюємо контакти діодного мосту і заливаємо
останній штрих-одягаємо кришку.
Усім успішних ремонтів та удачі на дорогах!
Коментарі14
Відмінна робота зроблена, тему в закладки!
не знаю, що не фонтан. Іншого не було
Гарний докладний звіт)Ось тільки ролик Optimal ти дарма взяв.
Реально ремінь струму за схемою одягаю)) без неї тяжко)) заморочений пипець
і результат який? що було, а що стало? профілактика, чи вимушений ремонт?
іноді миготіла приладка. вирішив не чекати. результат-відмінна робота генератора
і на душі спокійно) скільки років машині було і який пробіг?
моня 2005 року. на одометрі 120 000 зараз. Допускаю невелику корекцію
По секрету скажу - більше. wackoDТа нормальна ціна для роздрібу. Ложка дорога до обіду. Та й людям заробити теж треба за терміновість. Та й гарантія рік! А за цей рік один із трьох таких ген обов'язково навернеться .. Хлопцям цю гарантію теж відбиват...
Добре зробив, у нас майстри гірше роблять.
дякую
А кільця колекторні на звичайне олово припаювали?
так
А яке потрібно?
