Підключення пакету KA1 (Підігрів сидінь)

Сьогодні мова піде про таку опцію як :KA1 (дЛЯ ОБІГРІВАНИХПЕРЕДНІХ СИДЕНЬ)
Постараюся розписати для тих, хто ставить опцію без проводкизовсім.

Починаємо з консолі.

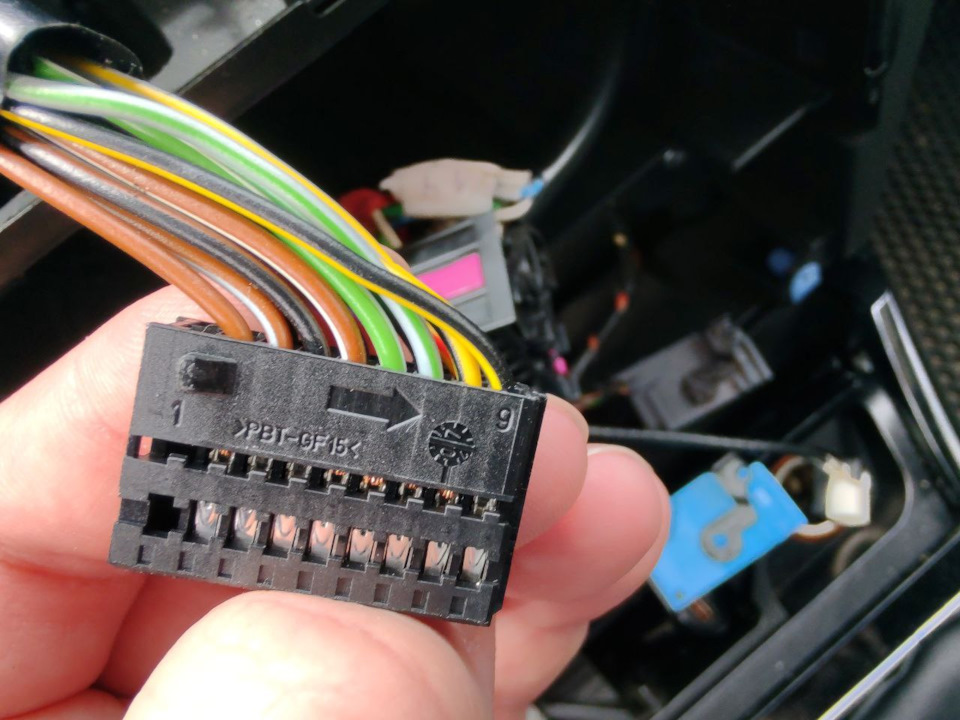

Встановивши кнопки підігріву, потрібно переконатися що там присутніпотрібні дроти.

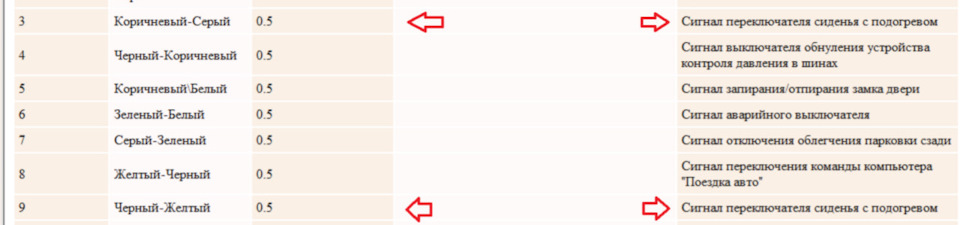

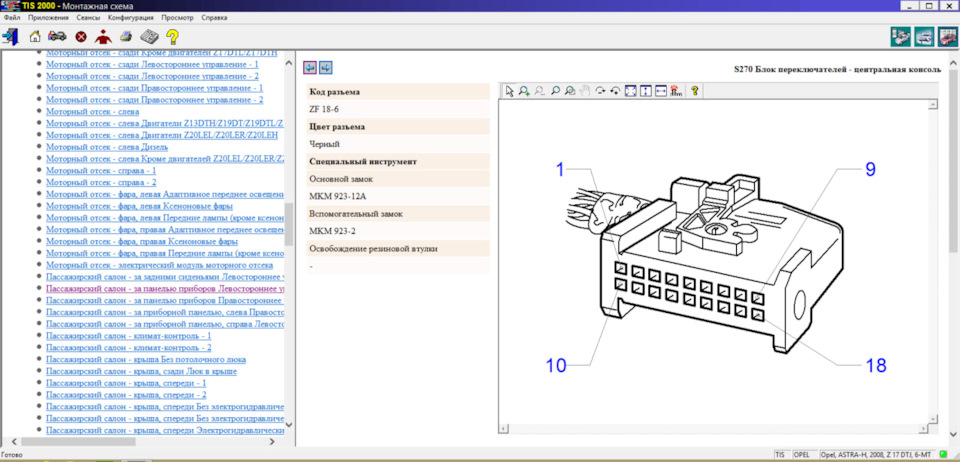

У роз'ємі повинні бути 2 дроти по 0, 5 перетином і йдуть у піни 3 і9.
Клема для роз'єму - VAG N 907 647 01.

У моєму випадку ніяких проблем не було і дроти вже були присутні іуспішно йшли в блок х1 в ногах водія. >

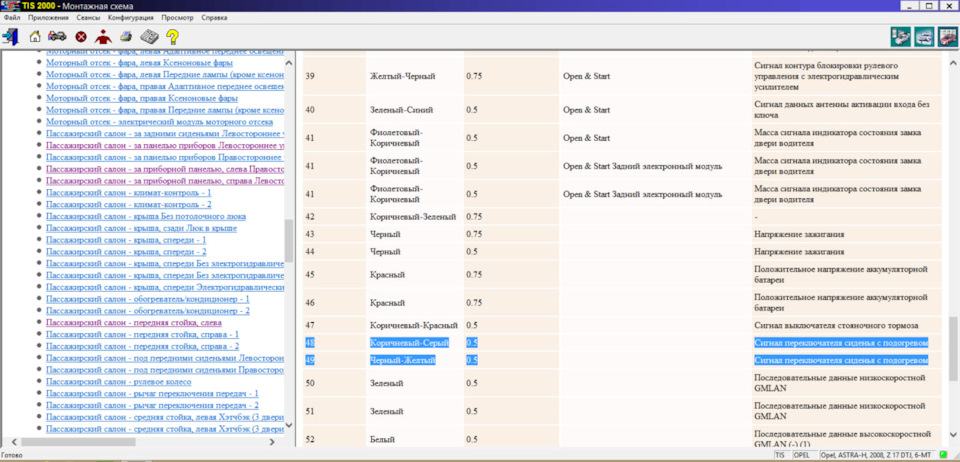

ZF 18-6 пін 3 - 48 в колодку х1
ZF 18-6 пін 9 - 49 в колодку х1

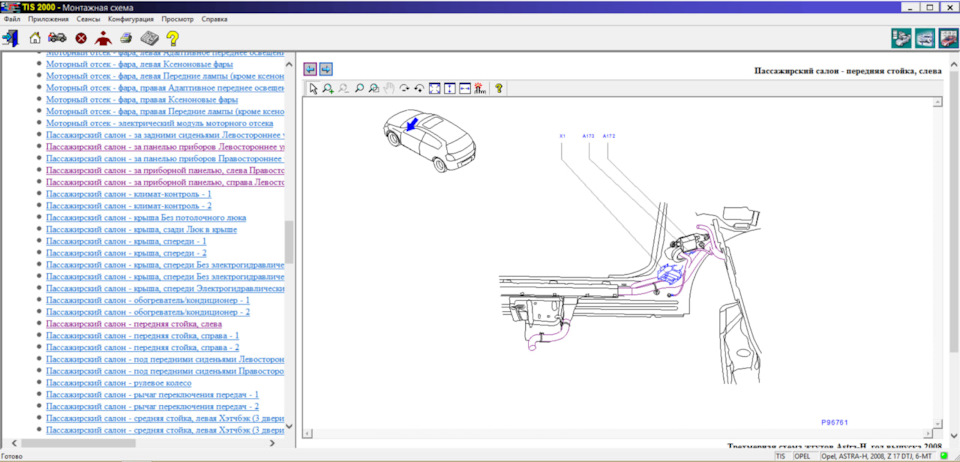

Розташування колодки х1:З боку ZF 18-6 від блоку кнопок дротуприходять в колодку х1 в піни 48 і 49, піни з цього боку потрібніVAG N10335807, а з боку джгута який вже йде під сидіння, нампотрібні 2 тата VAG N10336105.
Перетин проводів також 0, 5. До сидінь, 48 пін з колодки х1 який мипідключали татом йде в ліве сидіння пін 7, а 49 пін відповідно управе сидіння в пін 7. Це управління підігрівом.

Тобто:

ZF 18-6 пін 3 — > 48 у колодку х1 -> пін 7 ліве сидіння
ZF 18-6 пін 9 — > 49 у колодку х1 -> пін 7 праве сидіння Далінайпростіше, маса. Вона йде з піна 9 під сидінням і має перетин 1.Найближчі точки маси під ручником. А тепер переходимо дохарчування. Нам потрібно додати 2 дроти від плюсу запалення з річкита протягнути їх до сидінь. Потрібний нам роз'єм REC. Якщо у васнемає річка або ви хочете без нього, то самостійно шукайте де взятиплюс.

Для підігріву сидінь використовуються піни 21 і 22. І так, вонирізних розмірів.
21 — N90732703
22 — N90684405

p>
Збираємо роз'єм і виводимо дроти в поріг.
Тим часом підключаємо реле. GM 13171831
Додаємо 2 запобіжники Bosch 1 987 529 031 (15A), на кожне сидіннявідповідно у FR39 та FR40.
Тепер більш детально. Запобіжник FR39 відповідає за підігрівводійського сидіння, FR40 відповідно пасажирське.

Ну і власне
Пін 21 з річки ми тягнемо у сидіння водія в пін 8.
Пін 22 з річка ми тягнемо в пасажирське сидіння в пін 8.

І того, сумарно нам потрібно пінів:REC
пін 21 - N90732703 (1шт)
пін 22 - N90684405 (1шт)
ZF 18-6 (роз'єм кнопок)
3 і 3 піни — N90764701 2шт
N10335807 — 2шт
N10336105 - 2шт
X48 та X49
Одночасні піни 7-9.
N10335807 - 6шт./p>
Проведення.
Плюс від річка 1, 5мм2
Мінус 1мм2
Керуючий від кнопок 0, 5мм2<

Після всього, активуємо опкомом у річці та насолоджуємося.
