Ну і знову у своєму БЖ пишу не про свою машинку, багато роботи іпросто не вистачає часу на свою…

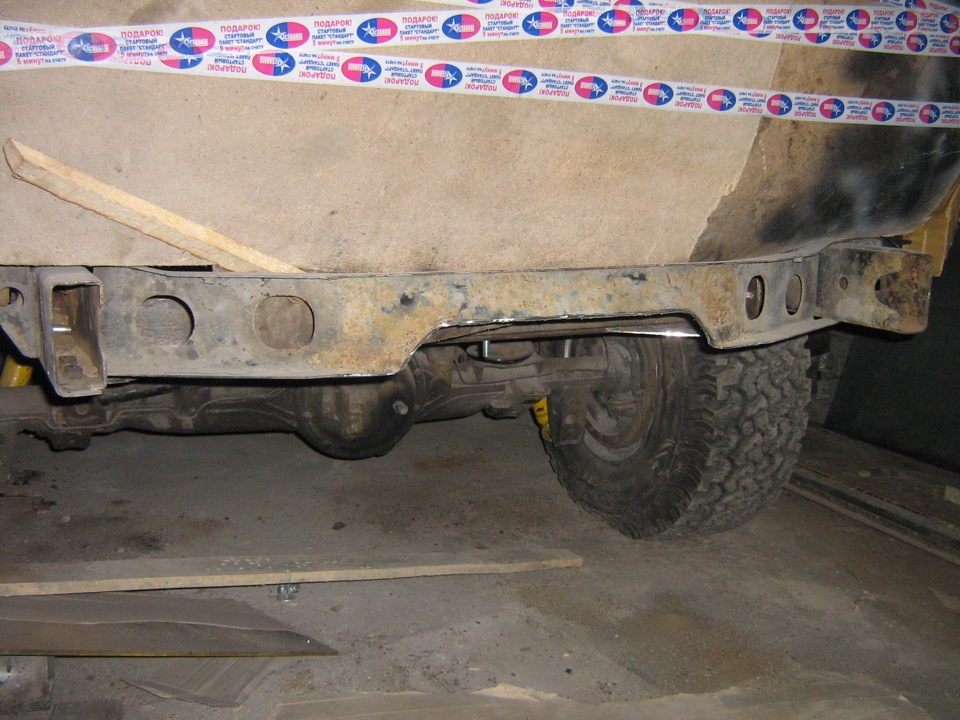

Пригнали мені ТЛК80 для встановлення лебідок інших доробок. Головнамета установки зад. Лебеди полягала в тому, що б вона була захованапід кузовом і до неї був зручний доступ ... І при цьому, боді ліфтробити не будуть. Поперечка зроблена так (подвійний метал), щотрохи проблематично зробити нормальне кріплення. Тому вирішиврозділити поперечку і одну частину зробити за своїм.
Для створення нової частини поперечки використовував метал 4мм .А вмісці кріплення губ і самого майданчика підлободу-бутерброд4+4мм.

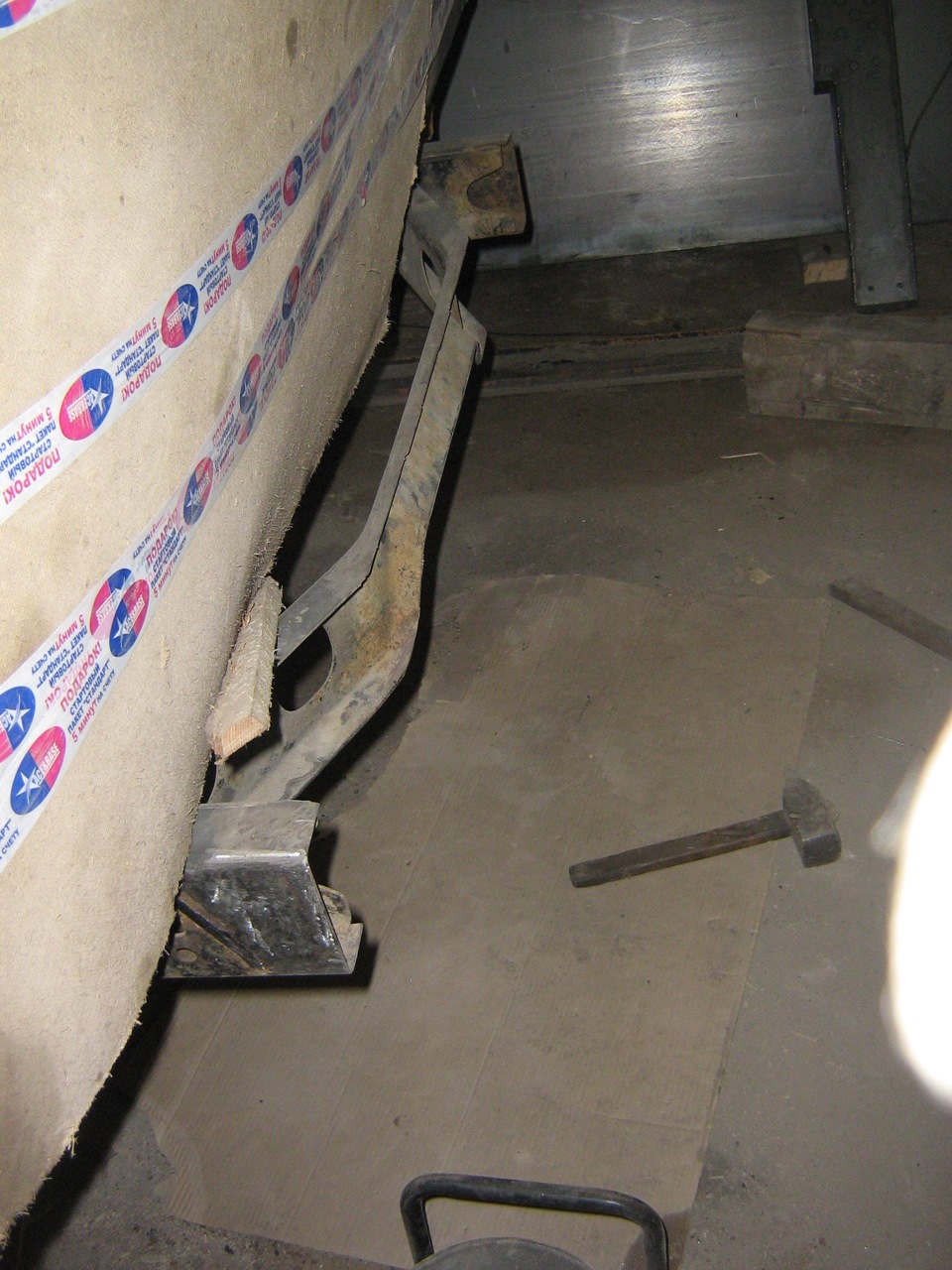

ось така вийшла конструкція (вигляд зсередини0

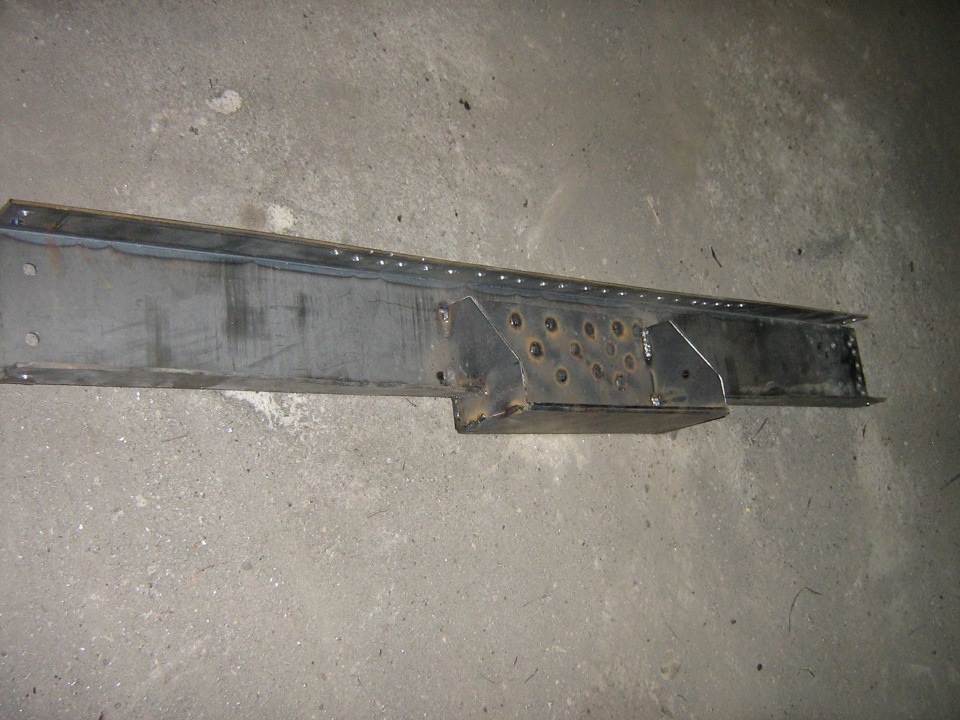

Ось така деталь вийшла. Щоб не перегріти раму, всі деталіз'єднувалися через електро заклепки з інтервалом для охолодження.Вигляд зверху
місце для троса губ

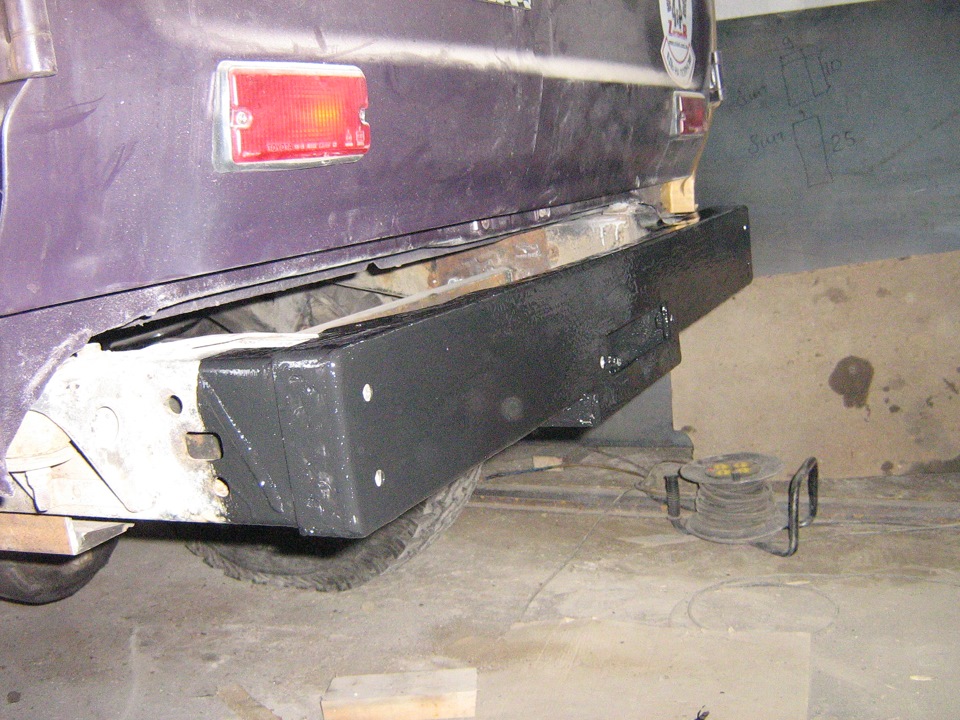

Далі необхідно переробити другу поперечку (ззаду) що б можна булозакріпити майданчик під лободу. Так як рідна поперечка має форму недуже придатну для кріплення і кріпиться до рами 3 болтиками М8 3шт.сторони) вирішив зробити іншу деталь. За основу взяв шматокшвейлера та профіль 80х40 і квадрат 50х50 товщиною 3мм. Ззадумашинки

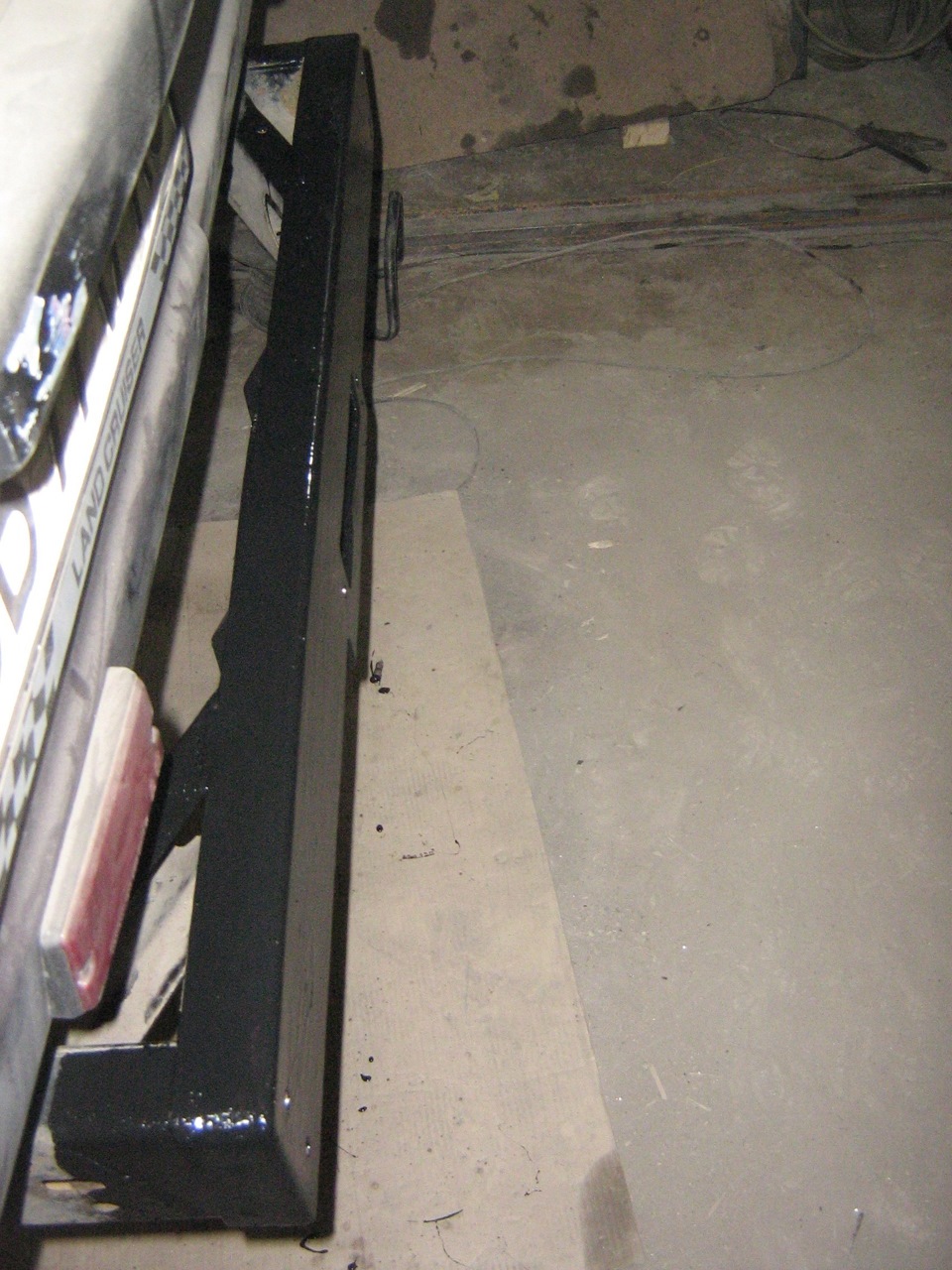

вигляд знизу
p>
Як видно з фотографій доступ до лебідки нормальний (у бамперізробимо лючок) і лебідка швидко знімна (майданчик відкручуватинемає потреби, місця для скупчення бруду немає.) Вважаю що іззавданням впорався. >
