Лебідка на Campo. Частина 1.

Усім привіт!
Є приказка 'Чим крутіше джип тим далі йти за трактором'.
Щоб зменшити кількість можливих походів за трактором багатоставлять лебідку Ось і я вирішив бути в тренді, так би мовити і вжемайже рік як (ще на початку великої перебудови) придбав це дивозроблене в піднебесній, потім пояками привезено в польшу іперетягнуто через кордон 'підприємцями' з України.

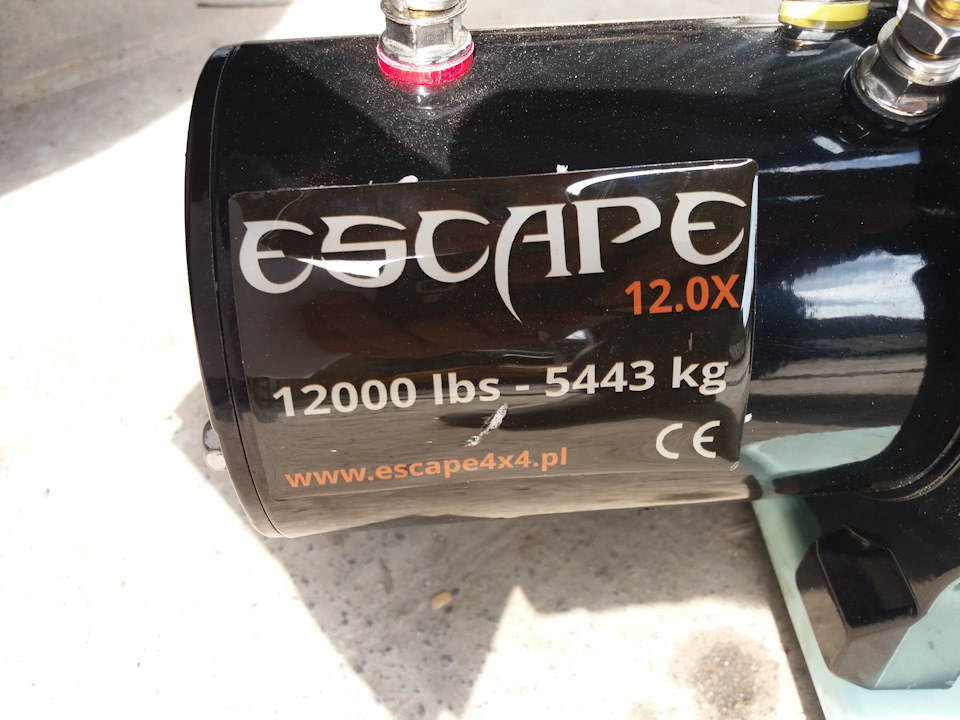

Називається вона Escape 12000
www.escape4x4.pl/pl/p/Wyc…scape-12000lbs-5443kg-/45

> В Росії вона називається просто
Electric Winch 12000

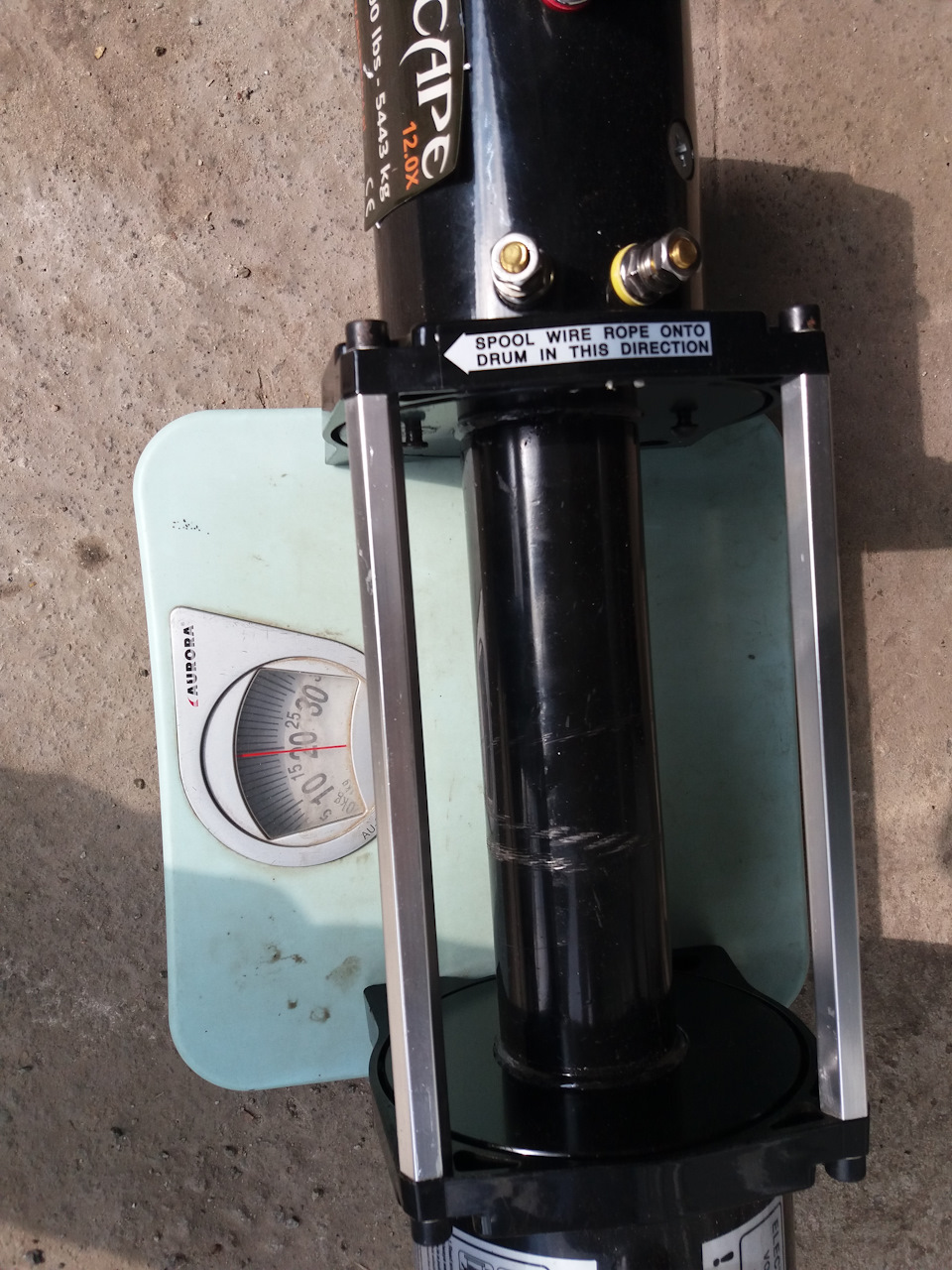

Вага без троса 19кг якщо вірити терезам.
Велика робота виконана Поляками з приклеювання наклейки. .

Отже поїхали.
Оскільки силовик я не планую то хотів максимально влізти в ріднийбампер, а точніше в нижню спідницю.
Беремо квадратну трубу 60х60х5
кладемо її на шматки труб, приварені до торця рами на трубу ставимолебідку... Отримуємо щось типу такого:

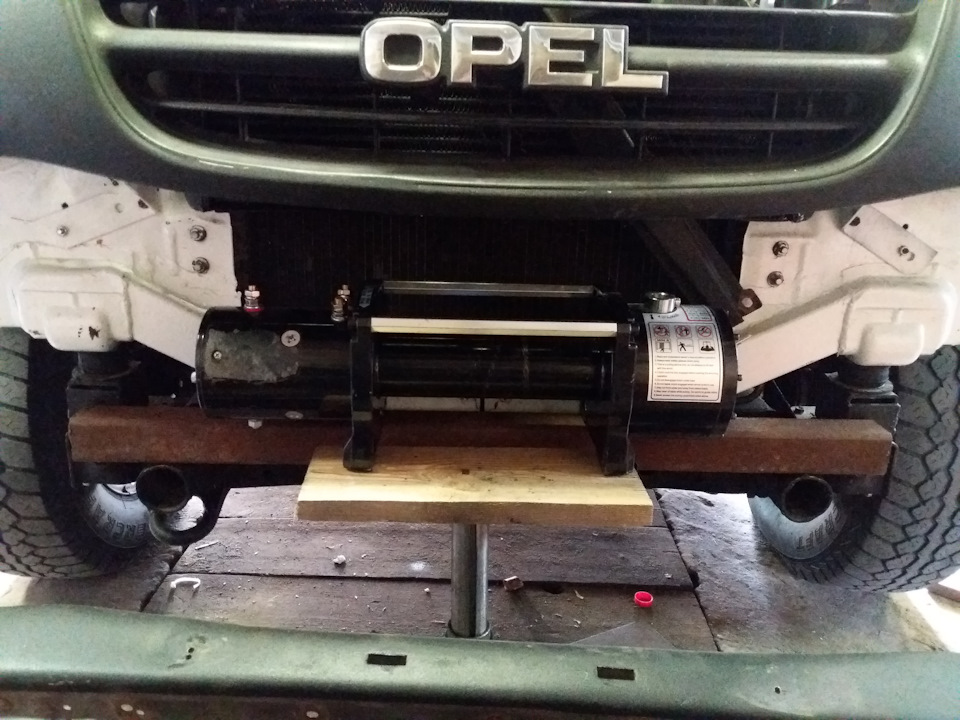

Перша примірка

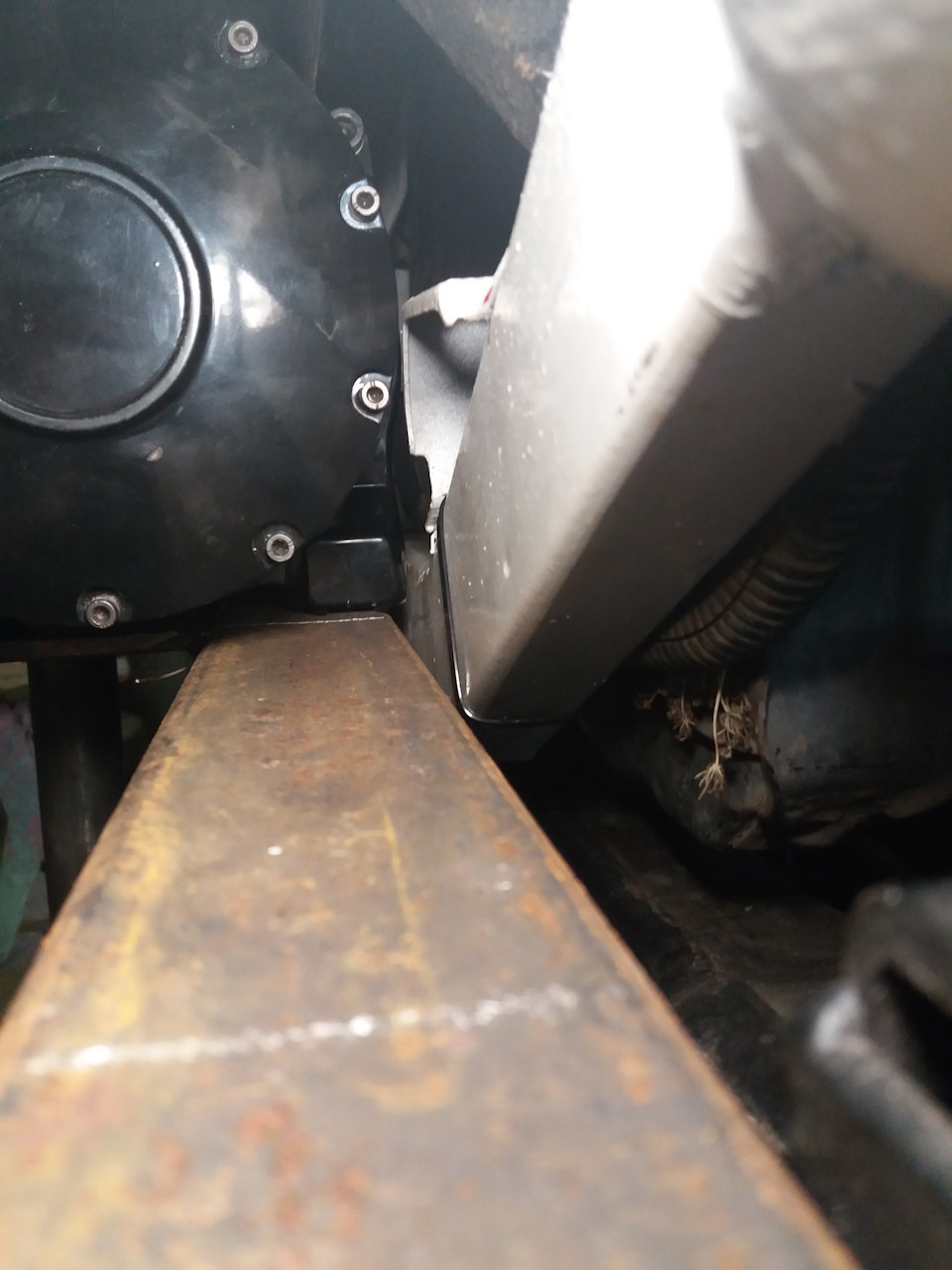

До перемички яка не рідна 1см. Думаю обмаль може-поживемо побачимо.Далі знайшов у дворі шматок швелера 90-го товщина близько 7-8мм.Відпилив одну стінку з другої зробив кріплення доя клюза:

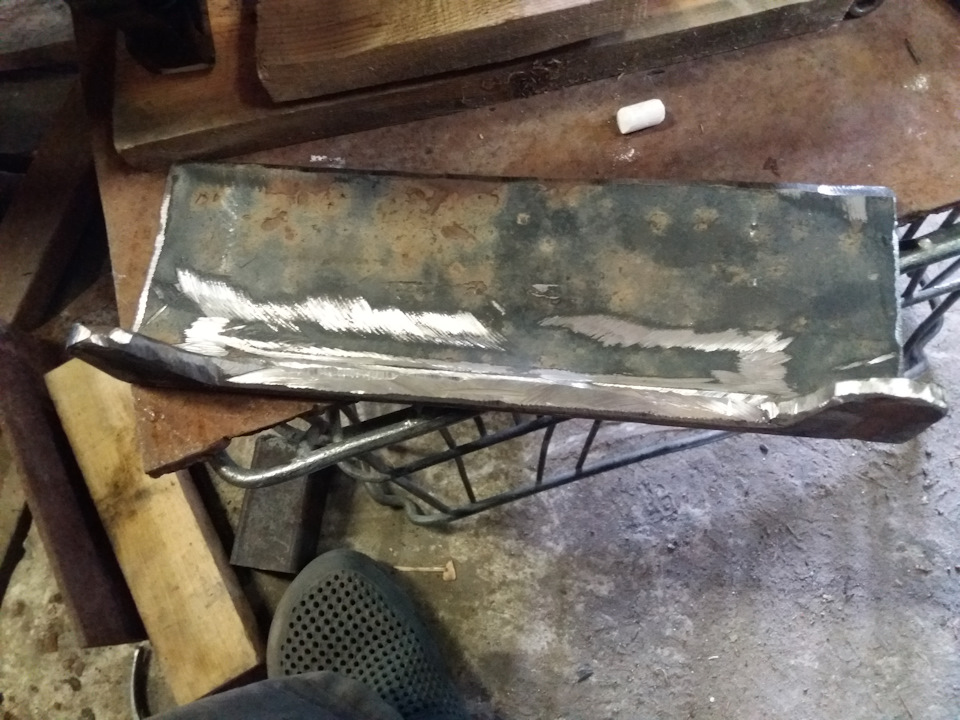

Заготівля під майданчик
Просвердлив отвори, приміряв клюз і прихопив до труби.<
Примірка 2
Намітив дірки і просвердлив.
Дірки під кріплення

У квадраті один бік просвів великим свердлом щоб пролізкапелюшок .

Болт під внутрішній шестигранник
Далі вирізав з 10мм смуги косинки для зміцнення, які з'єднаютьквадрат швелер і поперечину
Прикладка косинки
Далі ставлю на раму і гарненько обварюю.
Спершу приварив шматки труб до рами добре. Потім поклав майданчикприварив до рами, до труб внищу до поперечки.
Також додав косинки ззаду квадрата вздовж рами. Можна тепер хіба щоз рамою разом. Тфу-тфу-тфу.

Далі фарбування.
Так вага майданчика вийшла всього лише 8кг.

>
П.С. Самокритика:Хотілося якомога менший свис і щоб не виступала забампернт виявилося можна було на 1см або 2 вперед висунути.

Продовження слідує...
