Один із способів нагадування включених габаритів

Напевно практично кожен власник Daewoo Matiz хоч раз, але забуваввимкнути світло. У мене таке було кілька разів, найдовший — годинна 9. Висаджування в 0. Є безліч способів, хтось ставить ланцюггабаритів на запалення, але іноді потрібно залишити машину зувімкненим світлом, можна також поставити якийсь звуковий пристрій, який пікає при відкритті дверей і увімкнених габаритах. Часу, щобгабарії до прикладу вимикалися після 10 хвилин як вимкнулосязапалення (зручно, але складніше реалізувати).
Я знайшов інший спосіб. Двері сигналізації Якщо при потребізалишити машину з увімкненими габаритами, сигналізація буде думати, що відкриті двері і в разі їх реального відкриття нічого неповідомить. . Ну і так само може бути плутанина, якщо не зачинивусі двері і ставиш на охорону, то не знаєш, через що конкретнолається сигналізація.
Вирішив взяти такий метод за основу і трохи переробити. Установникисигналізації до статі їм треба по хорошому руки пообрывать, тому, що вони відкушували всі "зайві" дроти під корінь якимось чиномпідключили кінцевик багажника як двері і при відкритому багажникуповідомлялося, що відкриті двері. Також на приладовій панелі привідкритому багажнику повідомлялося, що відчинені двері — цекорисно.

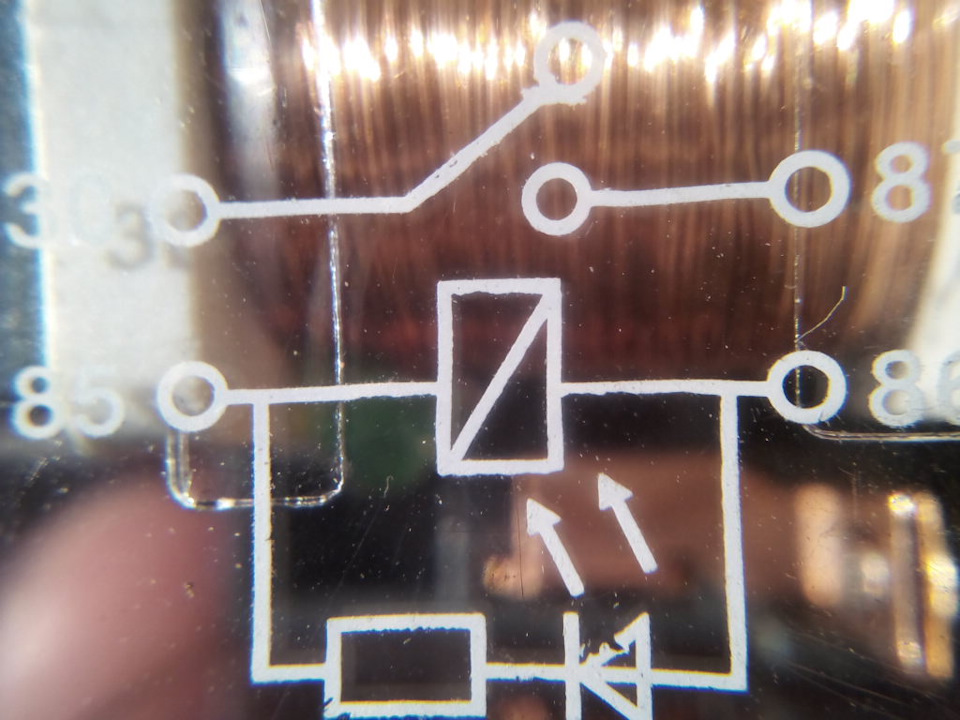

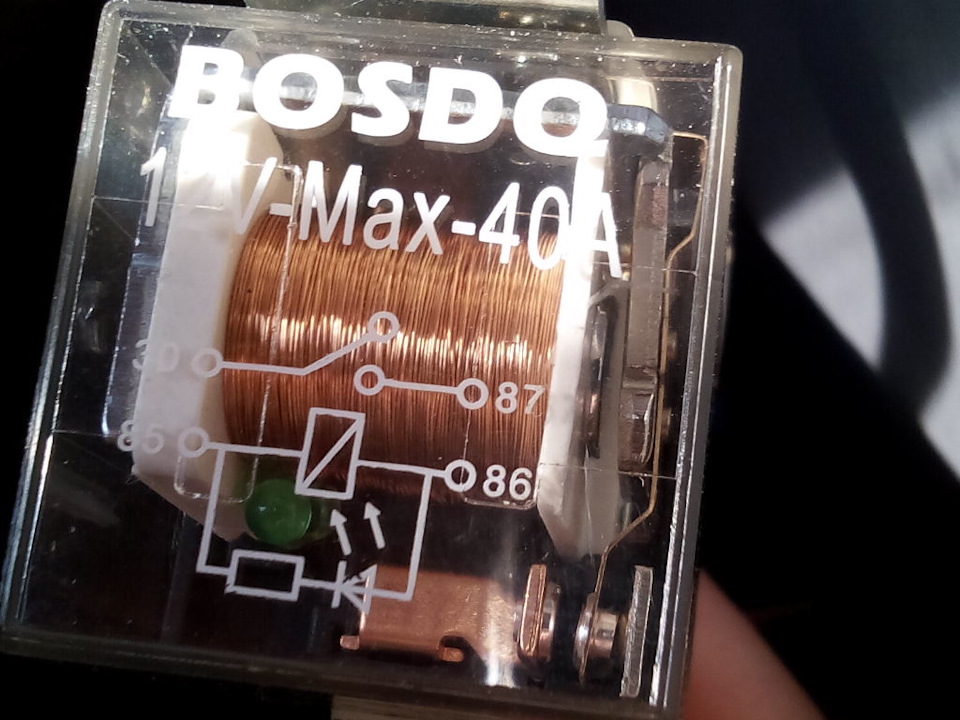

Було вирішено подавати сигнал із габаритів на кінцевиккапота/багажника. Як це зробити? За допомогою 4-х контактного реле.Схема реле Намалював для себе схему:
> контакти управління:
85: підключаємо до плюсу "+" габаритів.
86: підключається до "-". Я підключив до каналу сигналізації, якийактивується при встановленні на охорону на 15 секунд. Якщо у вастакого контакту немає — можна підключати до маси авто (але в такомуразі реле клацатиме щоразу при включенні габаритів).
силові контакти:
30: до кінцевика багажника або капота
87: до маси авто.
Як це працює:При постановці на охорону сигналізація подає "-" наконтакт 86. Якщо габарити вимкнені, нічого не відбувається. Якщогабарити включені - "+" подається на контакт 86, реле вмикається тазамиває масу на кінцевик капота. Замість стандартної постановки наохорону сигналізація повідомляє іншим числом гудків і миготливимкапотом або багажником відкритий капот або багажник.У моєму випадкучерез 15 секунд перестає подаватися "-" на 86 контакт ісигналізація думає, що все закрито. Датчик удару при цьому працює ізалишатиме машину з увімкненими габаритами так само безпечно як ідо встановлення реле.
Підключив все сьогодні, начебто працює, подобається.
