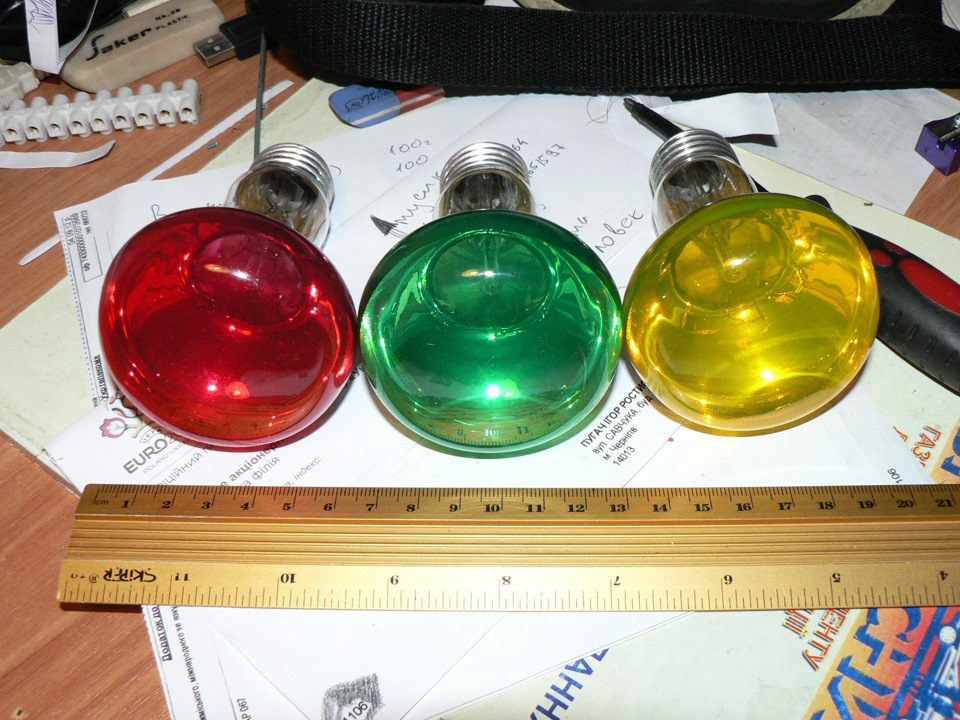

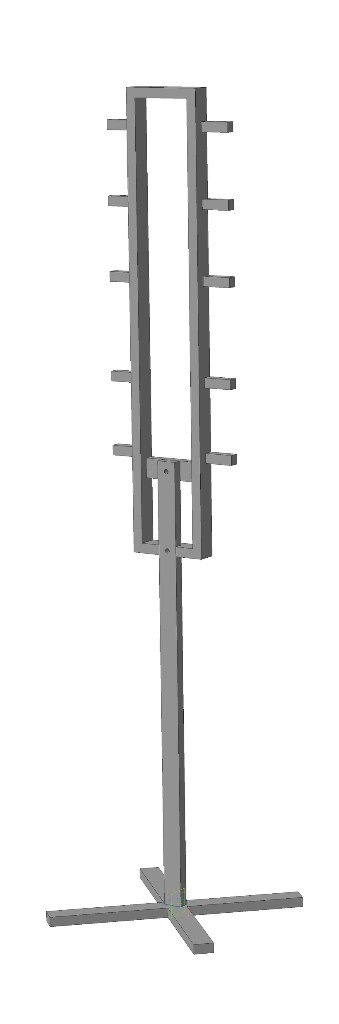

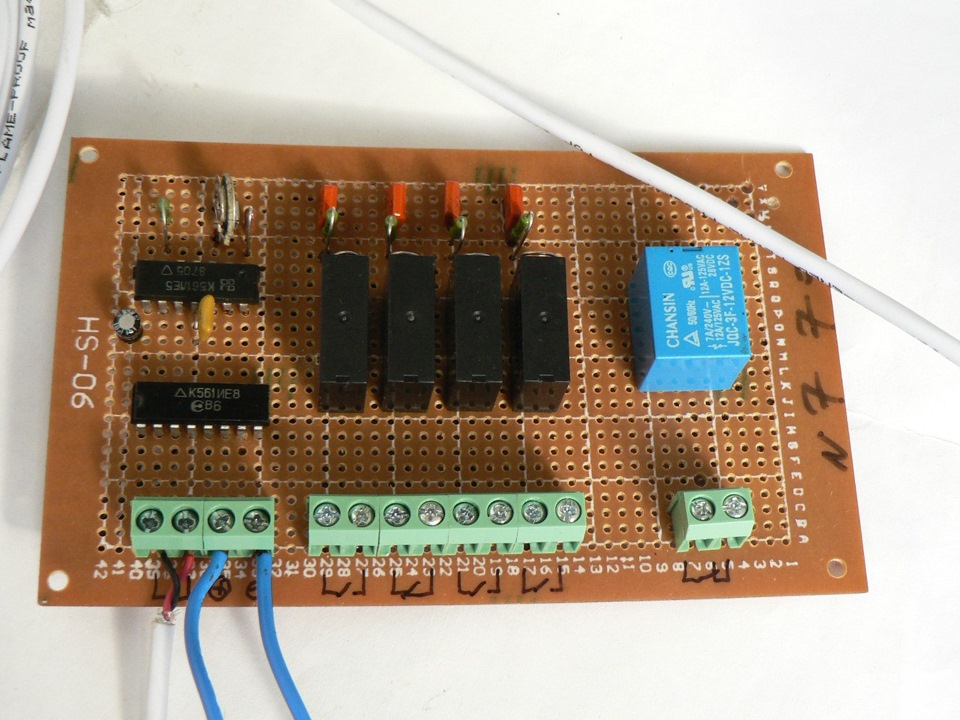

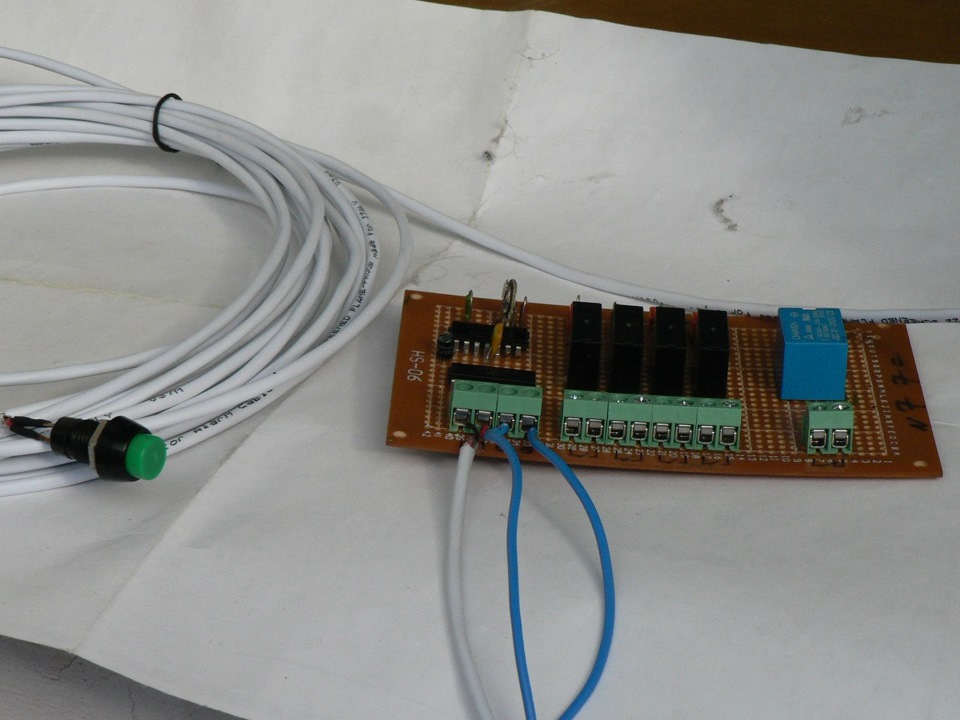

Світлофор був зібраний вже давно, не доходили руки викласти. Логіка роботи:горить червоне світло, при натисканні на кнопку включення - червоний гасне і послідовно загоряються жовтий відпускання кнопки в будь-який момент часу загоряється червоний. Формувач імпульсів і десятковий лічильник - за схемою звідси. (синє на фото) - нормально замкнуте.Затримка перемикання вогнів регулюється резистором будови (зараз встановлено близько секунди) Схема захована у водонепроникну розподільчу коробку (продаються в будь-якому магазині будматеріалів). В), куплені гривень по 7. Рама зварена з труби 20х40, висота, якщо пам'ять не змінює, окло 1700 мм.
