Вирішив собі встановити GPS трекер, щоб можна було за машинкою спостерігати, якщо не я за кермом, та й як додатковий засіб у захисті від угону зайвим не буде. Для себе вирішив, що пристрій має бути обов'язково зі своїм автономним живленням, у разі скидання клеми. В результаті вибір упав на модель AcuraTE GT06. Трекер купував на алі за ціною близько 22 $. Частково матеріал запозичений з corolla.pro/forum81/thread1393.html.
Особливості пристрою:
- Визначення пристрою в реальному часі за допомогою SMS/GPRS.
- Оповіщення про перевищення швидкості, включення ACС, оповіщення за натисканням кнопки SOS.
- У режимі реального часу моніторинг голосу (підслуховування).
- Два способи доступу до пристрою (SMS і з сервера, якщо сервер підтримує відправлення команд).
- Вбудований резервний акумулятор 3.7 вольт, 220 мА, від якого харчується, коли зникає напруга з автомобіля, наприклад, скинули клему + надходить повідомлення SMS.
- Підтримка карт GSM 2G мереж.
- Реле блокування, можна підключити до бензонасоса або до чого завгодно, реле нормально замкнуте, після відправлення спецкоманди воно розмикається.
- Пристрій має вихід SPK на динаміки, тобто пристроєм можна користуватися як телефоном.
- Робоча напруга: 9-36 В.
- Робоча температура: від -20 до 55.
- Розмір: 97 (l) x 51 (W) x 15 (h) мм.
- Вага: 80 г.

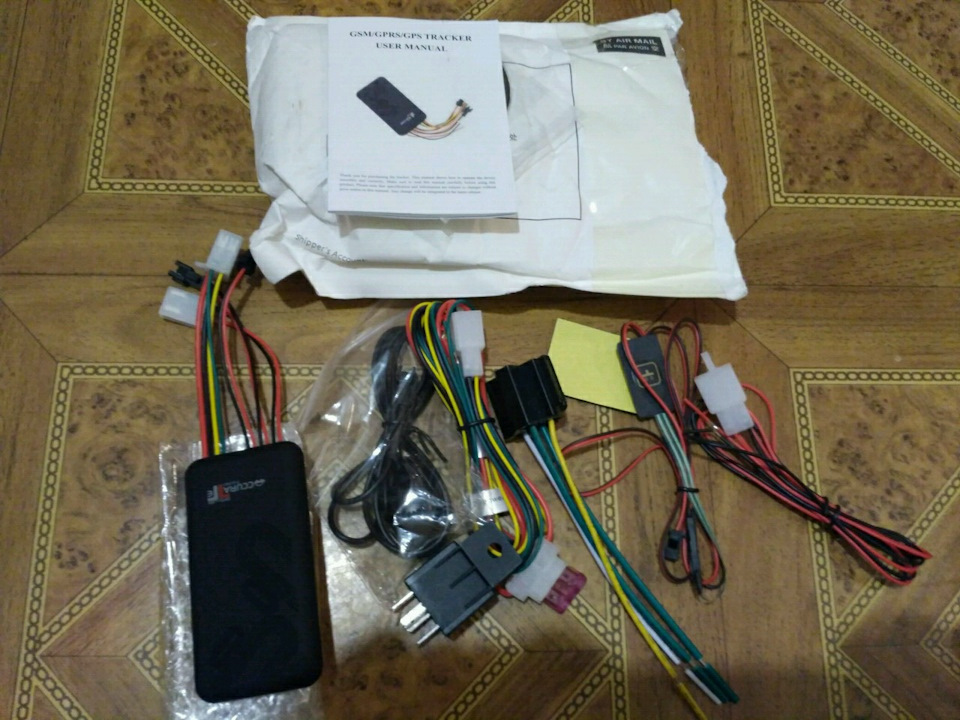

Комплект поставки:
- 1 * GPS трекер.
- 1 * реле + проводка.
- 1 * проводка із запобіжником (4 проводка: +12-, ACC, на реле блокування).
- 1 * мікрофон.
- 1 * кнопка SOS.
- 1 * провід SPK.
- 1 * CD.
- 1 * посібник користувача.
Після розпакування починаємо пробне включення та випробування перед встановленням в автомобіль. Над необхідним джерелом живлення 12 В (я використовував комп'ютерний БП), SIM-карта з інтернетом, без запиту PIN-коду. Я пропоную вибирати такого оператора, у якого хороше покриття і є можливість встановлення програми на телефон для відстеження балансу, так ви не пропустите момент оплати. Я взяв пакет "Датчик" оператора Київстар всього за 30 грн на місце (це трохи більше 1 $), пакет розроблений спеціально для різноманітних сигналізацій та інших пристроїв.
Відразу з приводу трафіку: я сильно не вникав, там є прикол з тарифікацією, коли деякі оператори округляють пакет в пару кілобайт в 10 або 100 кб, тому тарифікуватися він може по-різному. Я налаштовував на передачу координат разів на 15 секунд, і пакетного трафіку в 10 МБ на день мені вистачає з головою.
Ставимо сімку в телефон і знімаємо PIN-код, перевіряємо доступ в інтернет. На свій основний телефон я поставив програму від Київстару для відстеження балансу, так як списання відбувається по 1 гривні в день. Сімка стояла в моєму старому телефоні, оскільки для установки програми потрібно ввести пароль зі SMS.

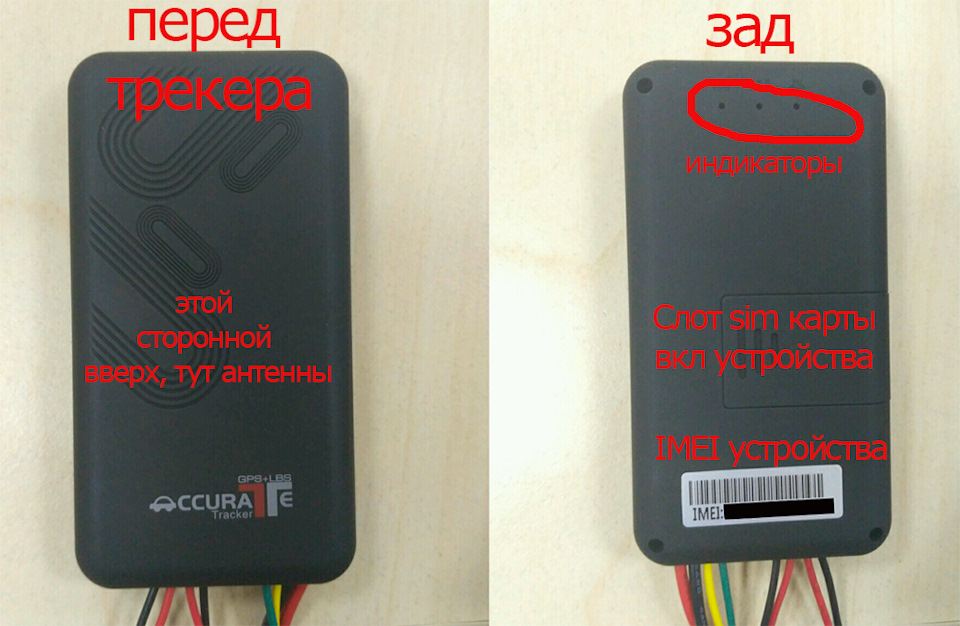

Після підготовки цієї карти ставимо її в трекер. Ззаду є кришка, всередині є маленький вмикач, акуратно переводимо його в нижнє положення сірником. У трекера купа виходів на різні датчики, я вирішив, що мікрофон та інша фігня мені не потрібні. Та й чути через нього не дуже голосно, я ж хотів потайної установки, а купа проводів цьому не сприяла. Коротше, прийняв рішення позбутися взагалі зайвих проводів, випаявши їх.

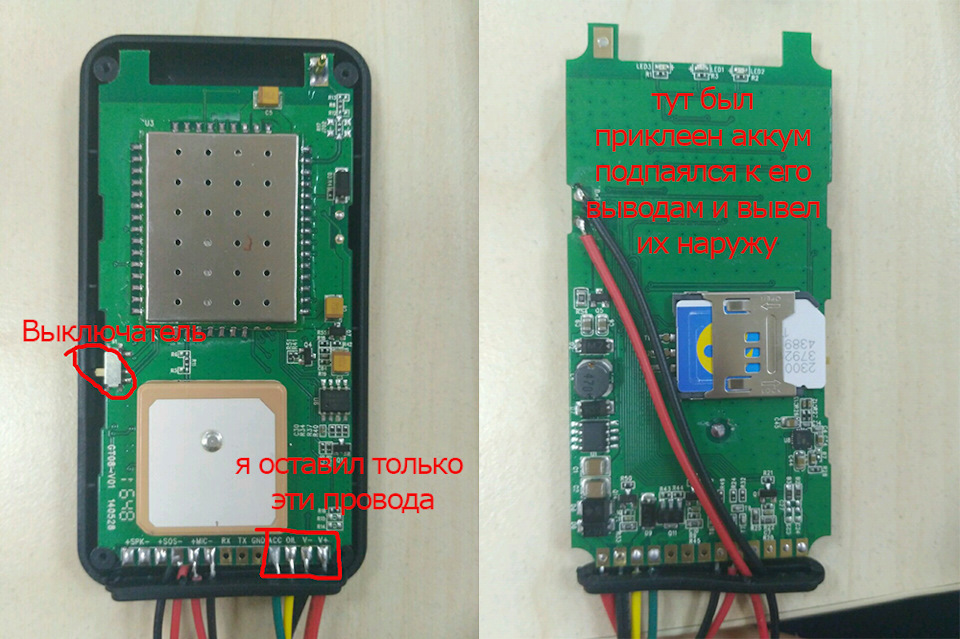

Розриваємо пристрій і допрацьовуємо акумулятор, оскільки вбудованого на 220 мА (кажуть, що деяких стоїть на 400 мА) зовсім не вистачає, автономно він зможе пропрацювати години 4. Я купив 2 акумулятори 18650 із захистом на 2600 мА, сумарна ємність стала 5200 мА.
Тепер після доопрацювання приступимо до налаштування пристрою. Відправляємо SMS на номер трекера:
#begin#123456#
Трекер відповідає:
begin ok!
Міняємо заводський пароль 123456 на свій 6-значний, наприклад, 112233:
#password#123456#112233#
Трекер відповідає:
change password ok.
Встановлюємо головний номер, з якого трекер прийматиме команди:
#admin#112233#380671234567#
Трекер відповідає:
admin ok.
Тепер ми можемо керувати трекером тільки з адмінського номера. Отримуємо інтернет, для цього потрібно дізнатися про налаштування APN вашого оператора, можете глянути в телефоні, в якому ви попередньо перевіряли сімку. Для Київстара це internet, тобто відправляємо команду:
#apn#112233#internet##
Якщо потрібно вказати логін і пароль, то формат команди такий:
#apn#ваш пароль#internet.провайдер.com#логін#пароль#
Трекер відповідає:
apn ok.
Змінюємо тимчасову зону на +2:
#timezone#112233#e#2#00#

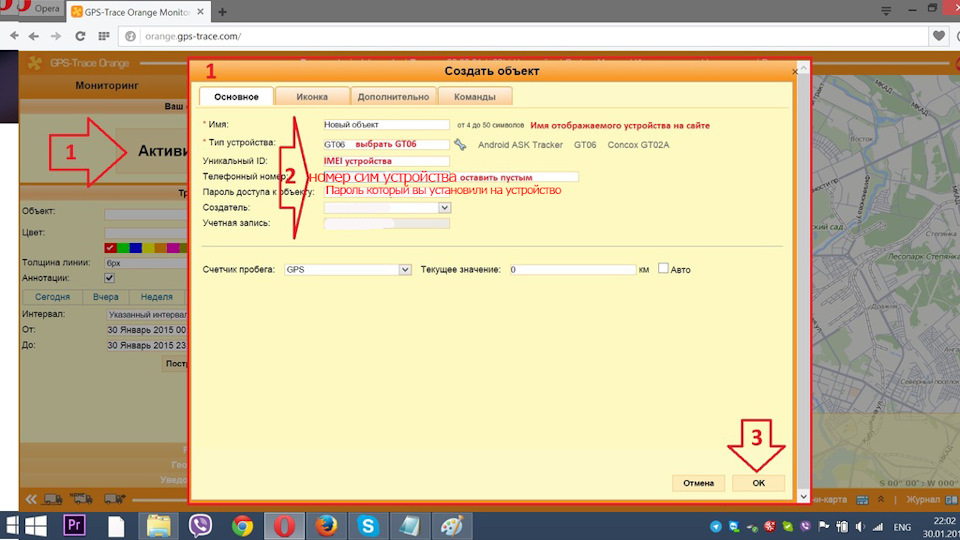

Я прив'язував трекер до сервісу gps-trace.com, він безкоштовний для одного автомобіля, можете вибрати будь-який інший. Після реєстрації в сервісі переходимо в моніторинг (є 2 версії, стара та нова, поки нова не допилена, користуємося старою за посиланням orange.gps-trace.com/).
Прив'язуємо ваш трекер, відправляємо SMS команду з адресою та портом:
#IP#112233#193.192.165.166#20281#
Через деякий час ви побачите точки, з яких складається трек. Для встановлення періодичності відправки координат відправте команду:
#at#15#sum#0#
Частота відправки 15 секунд мені здається оптимальною. Для того, щоб трекер спрацьовував при скиданні клеми, потрібно відправити команду:
#ACC#ON#
Після активації цієї функції, якщо на зелений провід подати +12, то нам прийде повідомлення SMS. Перевірити наявність інтернет-підключення можна командою:
TCP
У відповідь прийде SMS виду:
193.193.165.166:20281:internet:V (якщо V означає, що інтернету немає, якщо в кінці буква А, то все нормально).

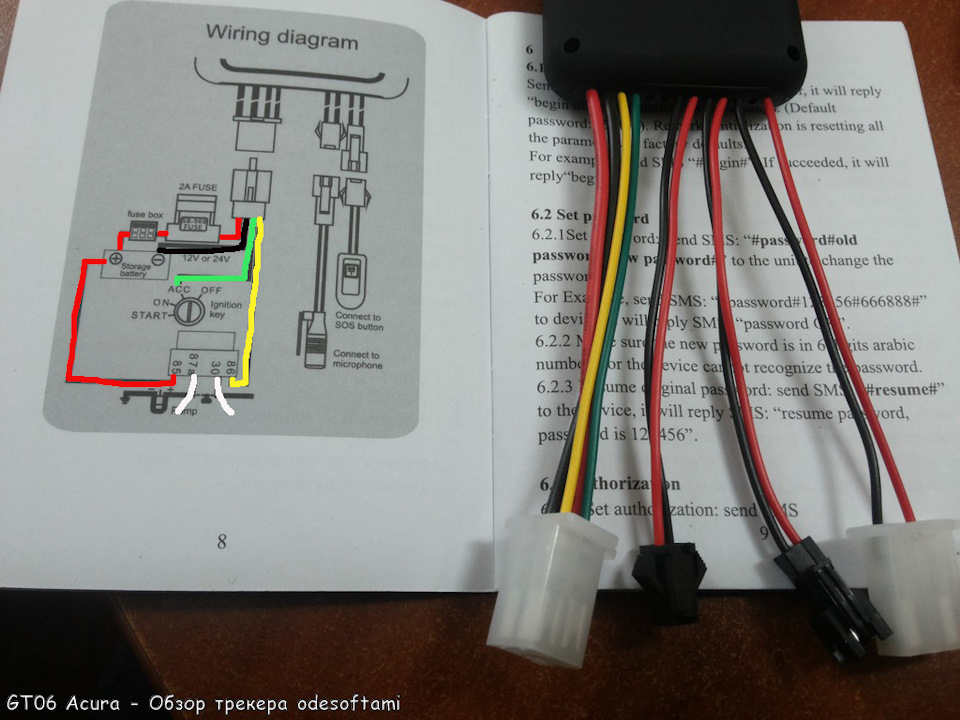

Основні налаштування ми зробили. Повний список команд наведу пізніше. Якщо всі налаштування зроблені правильно, можна братися за встановлення трекера в авто, оскільки мікрофон, динаміки, кнопку SOS я не підключаю. У нас залишається всього 4 дроти для підключення:
- зелений на провід, на якому з'являється +12 після повороту ключа.
- #stopoil#112233# для зворотного включення.
- Команда виглядає так: #supplyoil#112233#.
- Я користуюся ще командою move, коли залишаю машину на стоянці: #move#112233#100#. Якщо машина зміститься більше ніж на сто метрів, нам прийде повідомлення.
Чуть не забув, вигляд готового пристрою із зовнішнім акумулятором на 5200 мА.
