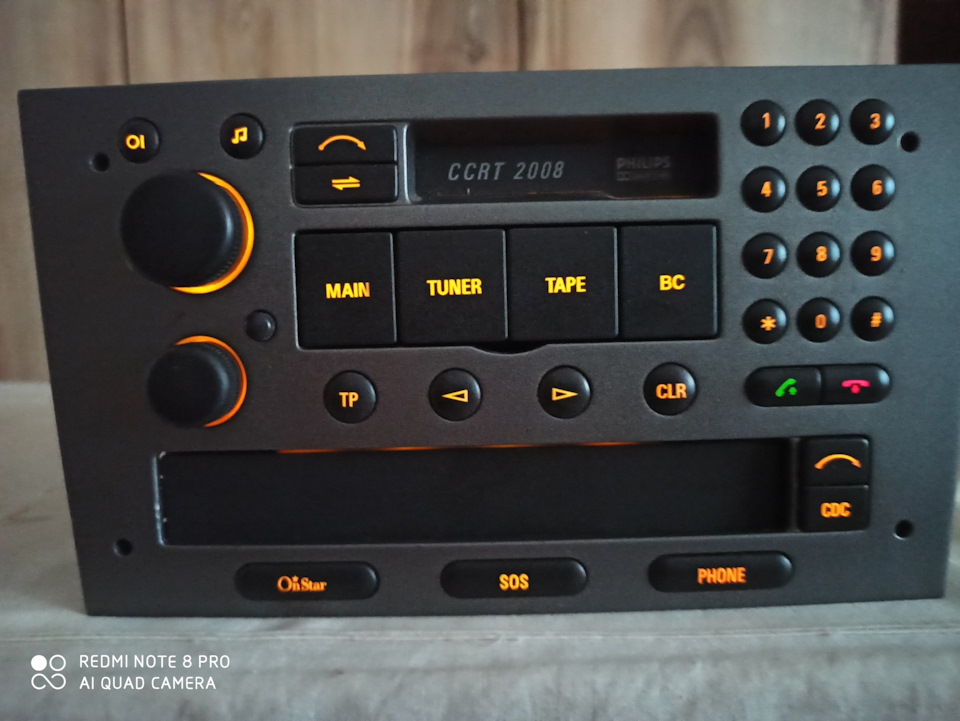

CCRT 2008 повертаємо підсвічування на лицьову панель.

CCRT 2008 повертаємо підсвічування на лицьову панель магнітоли
Як тимчасова міра в області звуку була встановлена ​​CAR2005, алетам як би крім того що "радіо діє" більше ніяких перспектив небуло.
Пару днів тому в руки попалася CCRT 2008 вже веселіше,
але проблема в тому що відсутня підсвічування лицьової панелі, магнітола включається працює< На просторах інтернету єінформація про таку проблему в цілому вона мізерна і крутиться врайоні Вектра клуб Руwww.vectra-club.ru/forum/viewtopic.php? t=144457.З посиланнями іпере постами. Випадку на вигляд цілий.

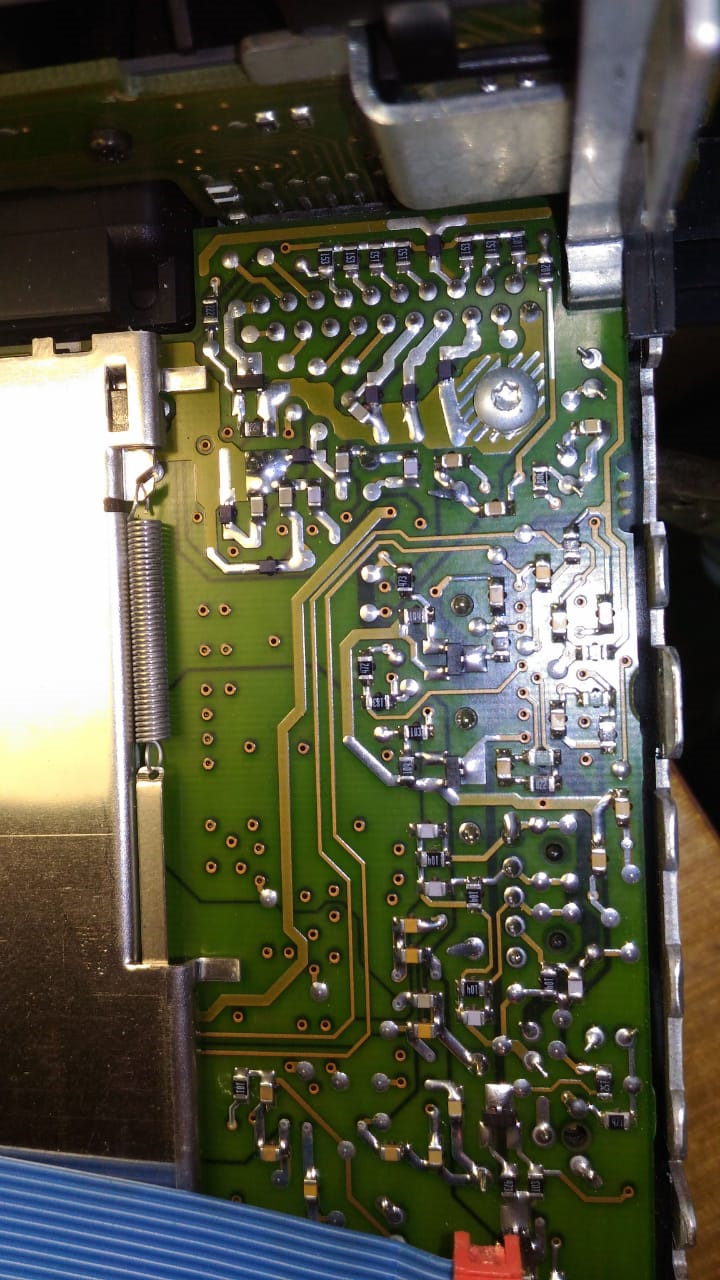

Для початку знаходимо потрібні нам піни в плані як організованеуправління підсвічуванням. На роз'ємі лицьової панелі
Підсвічування піни 1/2
А тепер те цікаве про що йдеться …
ось цитата з повідомлення за 12 рік про дану проблему< br/>
"…Ура проблема з підсвічуванням магнітоли вирішена. На платі з бокукартоприймача SIM згорів транзистор з маркуванням 5Dp або BC807.Знаходиться поряд із шлейфом на чейнджер. Він відповідає запідсвічування…"
Автор згадує транзистор 5Dp або BC807-40.

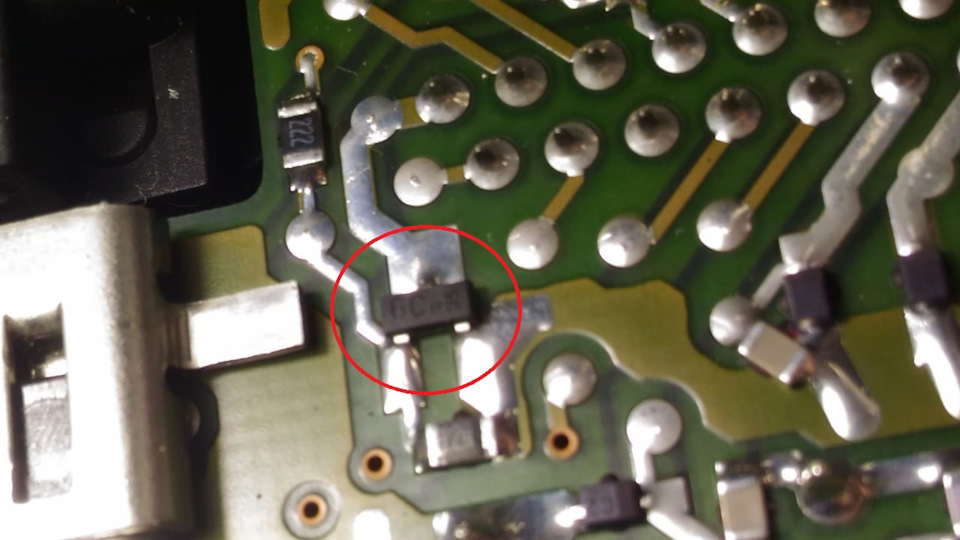

Дивимося розташування в цьому місці стоїть транзистор 6Ср аце … ВС817-40!
І це непросто інший, а від слова зовсім інший транзистор
Перший як би

pnp, а ось другий npn.
Тому якщо транзюк "вилетить" і який він був невідомий, то все-такикраще перевіряти на місці його канальність виходячи з положеньпідключення потрібної радіодеталі.
Сказавши по простому в даному випадку, ключ з іншого боку, в моємувипадку він на виході.
Транзистор-робочий
Підсвічування немає, перевіряємо живлення на вході
На вході живлення відсутнє .
Глибоко лізти в такого монстра сенсу немає, тому що схеми на нихвідсутні в доступності, тому зробимо підсвічування попросіть .
/>

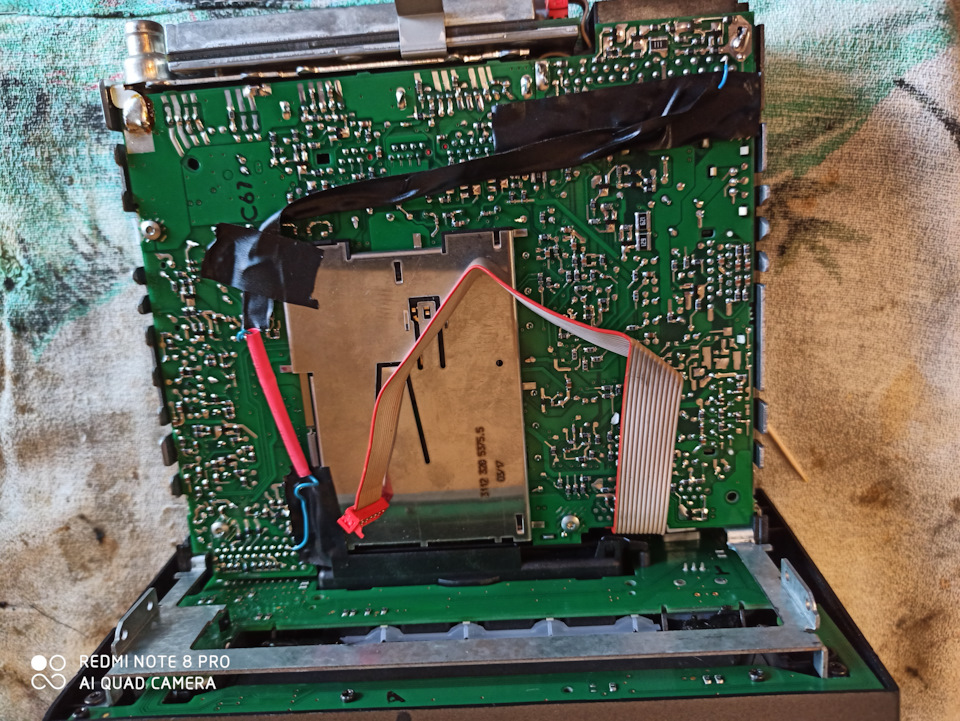

Візьмемо живлення з роз'єму магнітоли, а це пін 7 активації, тамз'являється 12 в момент включення магнітоли тому і використовуємоцей простий варіант. Підключаємо живлення .
пробуємо …все працює.

Знову ж таки це не інструкція до застосування, а моє вирішенняданої проблемиможливо хтось вирішить копнути глибше в схематиціданого апарату, але як на мене він просто того не вартий. Можнаставити на місце, проводка у мене на місці, щоб повернутися уверсію CAN.
