Установка VHF/UHF Yeasu 7800

В ті часи коли ще Репітер АвтоUA був відкритий для всіх і кожногобуло придбано стаціонар Yeasu 7800.
До цього користувався п'ятівкою Wouxun KG-UV6D до якої пристібувавзовнішню антену По місту вистачало з головою, незручністьдоставляло тільки прикручування антени і підтримка акумуляторів взарядженому стані.Зрештою купив стаціонар як для підвищення якостізв'язку так і для більшої зручності.Будучи прихильником компактнихпортативок Yeasu 3 і 6 шукати почав з цієї марки. Головною вимогоюбула знімна панель Дорогі новинки відпали самі собою через захмарнуціну а 7800 якраз задовольняла мої вимоги (авіа, 2м і 70 см) можнапослухати замість радіо. Дірявити, та й частенько на трасі їїзмінює President MISSOURI) СВ радіостанція President JOHNNY III ASCдавно встановлена ​​в підлокітнику і використовувалася тільки атрасі.
Проклав і обтиснув дві виті пари. Зробити це треба було під стелею, що завдало невеликих труднощів.
Перший провід це підключення панелі до тіла станції. Другепідключення тангенти до виносної панелі.

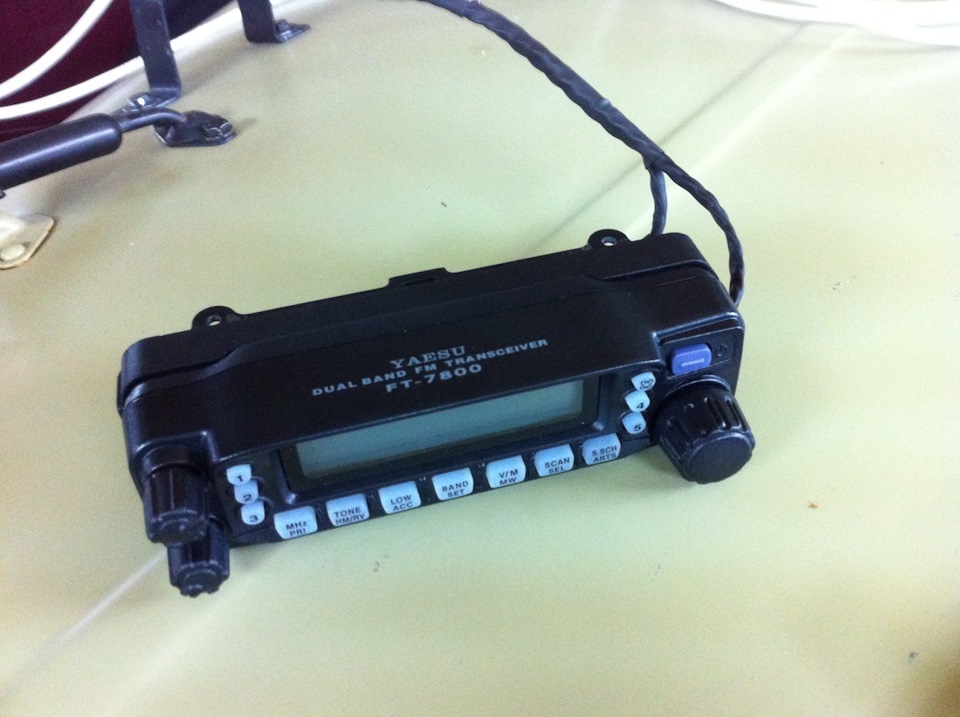

Пенель із кріпленням та новими проводами.

У зв'язку з небажанням докуповувати недешеве додаткове кріпленняпанелі, воно було зняте з самої станції.
У відділення для окулярів імплантована металева пластина до якої ікріпиться демонтована частина панелі у відповідь.

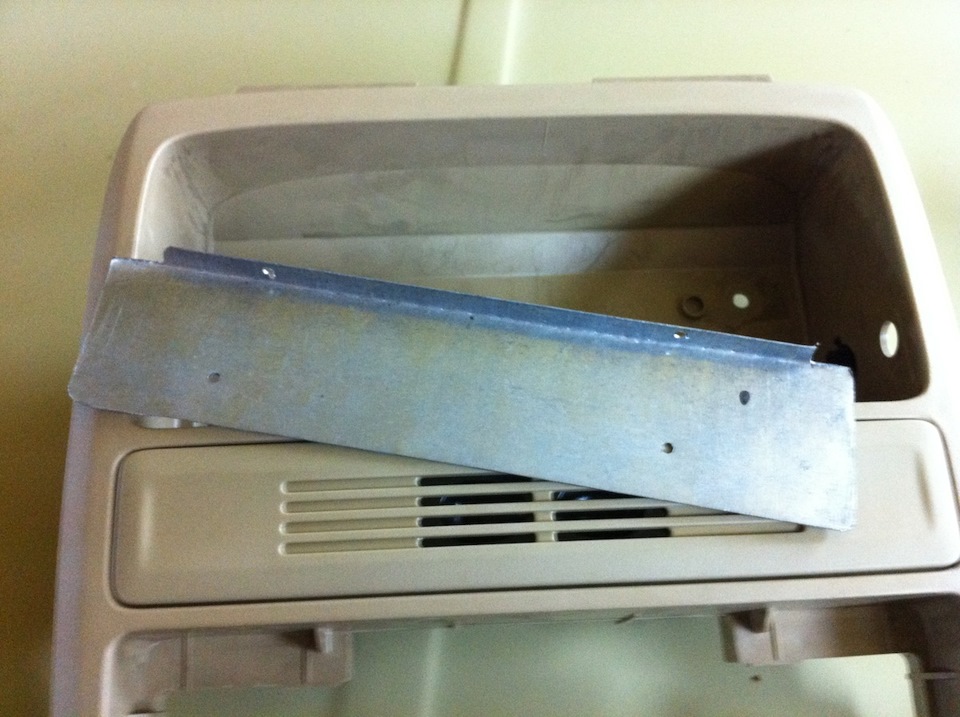

Монтажна пластина.

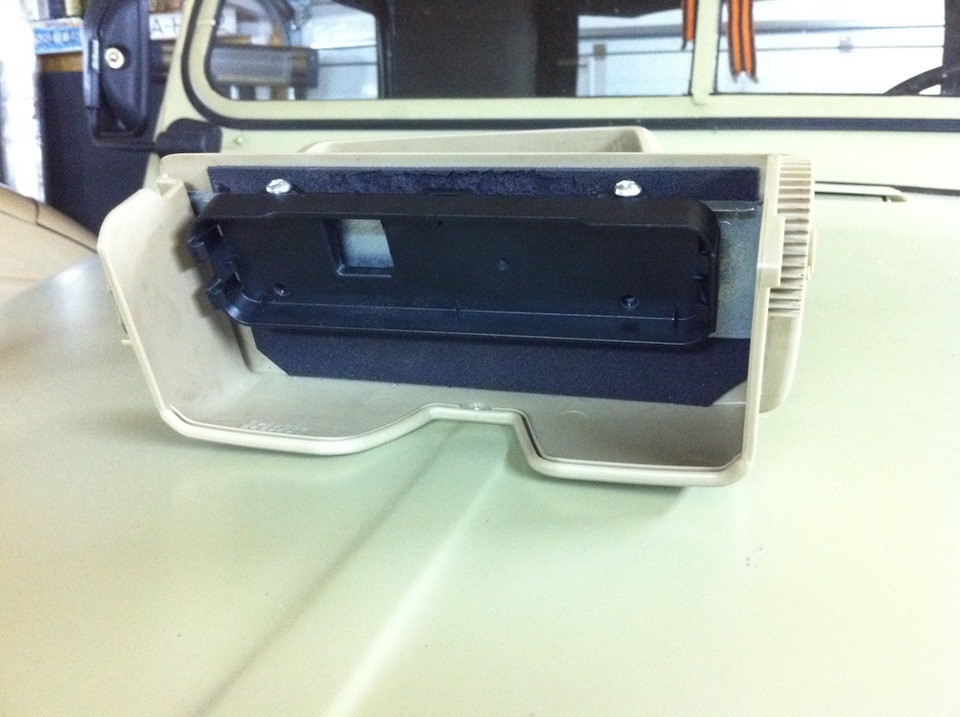

Кронштейн на пластині.

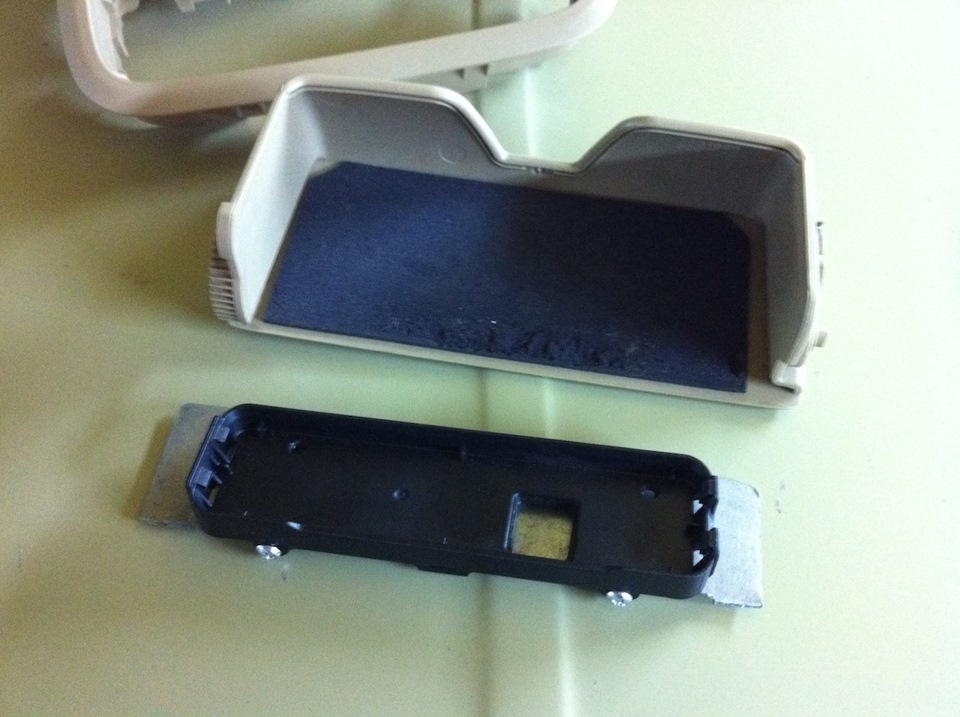

Відповідна частина на місці .
Виносна панель розташовується у відділенні для окулярів, тілостанції під сидінням водія. Живлення до речі витягнуте прямо закумулятора із захистом обох проводів запобіжниками.
Вихід під тангенту розташовується в підлокітнику, поки не прорізавотвір, тангента зручно ховається в ньому.

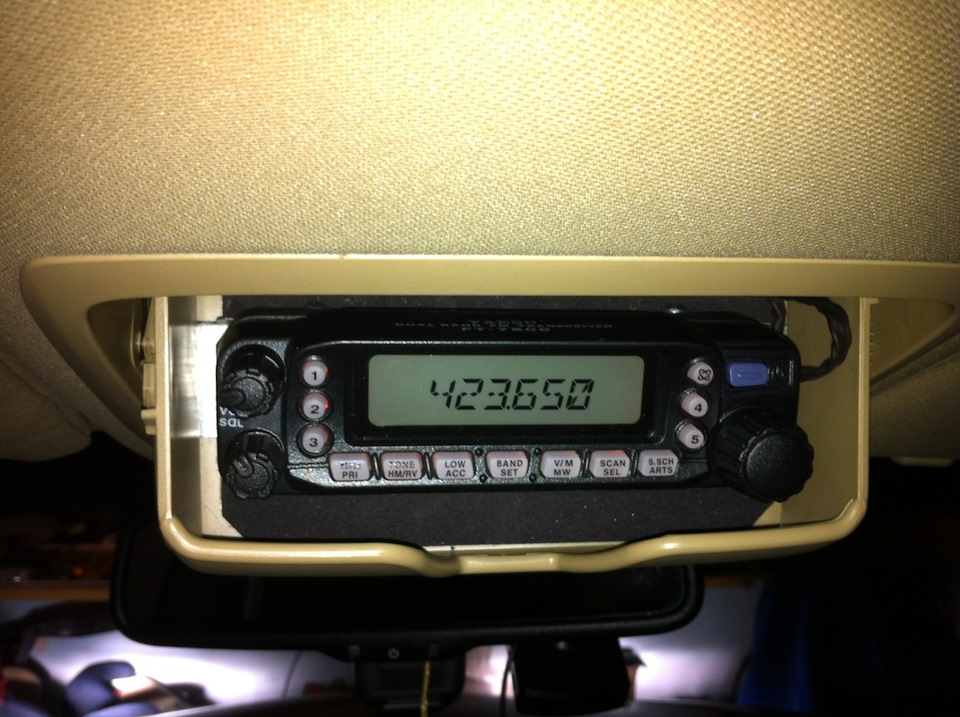

Вийшло якось так. Завжди на очах. Зручне регулювання. Не муляє очідаішникам та іншим цікавим.

У відкритому стані.
У закритому вигляді.
