немає межі досконалості та додатковий плафон праворуч, який яприсобачив ще в 12м році перестав мене задовольняти (як живуть людив комплектаціях без підсвічування багажника я взагалі неуявляю)

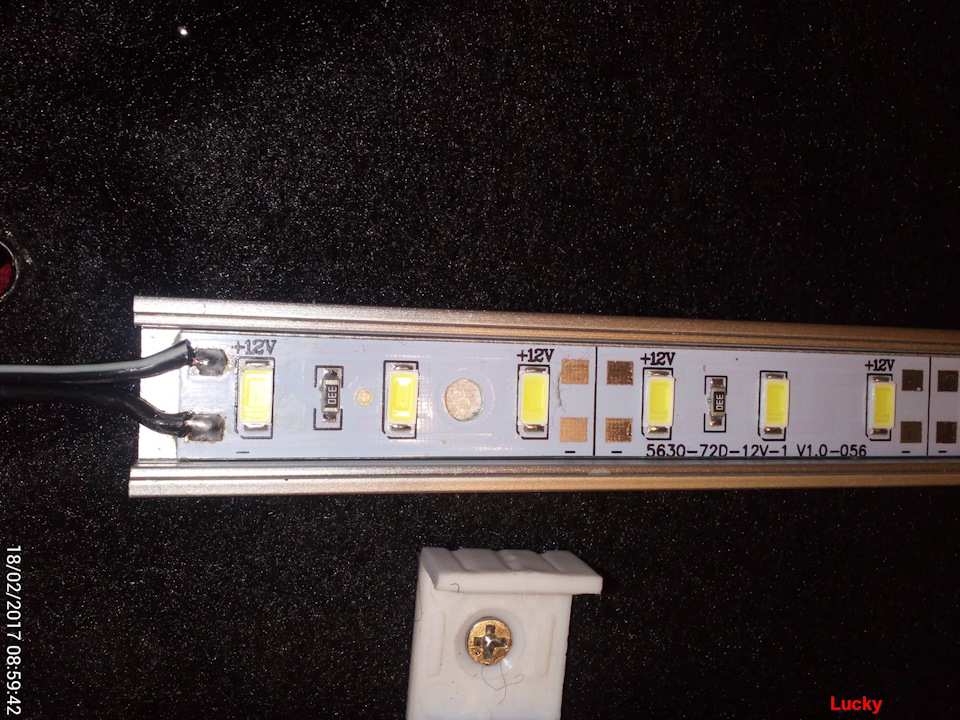

для дод., щоб знайти якусь річ у багажнику, але щоб знайти щось усумці катастрофічно мало — нічого не видно для моддингувикористовував стрічку світлодіодів 5630 на алюмінієвій підкладці72 діоди на метр.
начебто як 14Вт перевірити було нічим, мультиметр канув у Лету, алесвітить яскраво — при покупці порівнював з іншими стрічками —вдвічі яскравіше інших на вітрині була.
стрічка, навіть відмив каніфоль у місці паяння )))
також щоб це все виглядало охайно був придбаний алюмінієвий коробзі світлорозсіювачем.
місце кріплення до полиці вибрано по наступним причинам:
а) світло зверху найзручніше
б) за рахунок стінок короба стрічка не дає бічних засвітів (звужується кут) і не сліпить
>
оскільки полиця має грубо кажучи дугоподібну зовнішню сторону, акороб гнути заняття марне, то кріпив я його не на край полиці, амаксимально близько до краю, там де була на полиці рівнаплощина.
< /
кріплення робив на кліпси, що йшли в комплекті до коробу. Длянадійності кліпси клеїв на диво-двосторонній скотч, який приїхавмені з Литви, від наших партнерів (підозрюю що виробництва Польщі).скотч — чіпляє монументально, 3М з автомагазину (швидше за всепідробка) нервово курить за дверима. Кліпси закручував ще короткийшуруп у пластик полиці.
враховуючи те, що короб кріпив у місцях потовщення полиці 7ммшурупи пройшли тільки через один бік і з іншого навіть ненамагалися вилізти.
підсмикував — тримається міцно
короб, щоб не випадав на купині, теж задублював у кліпсах і поцентру на той самий скотч

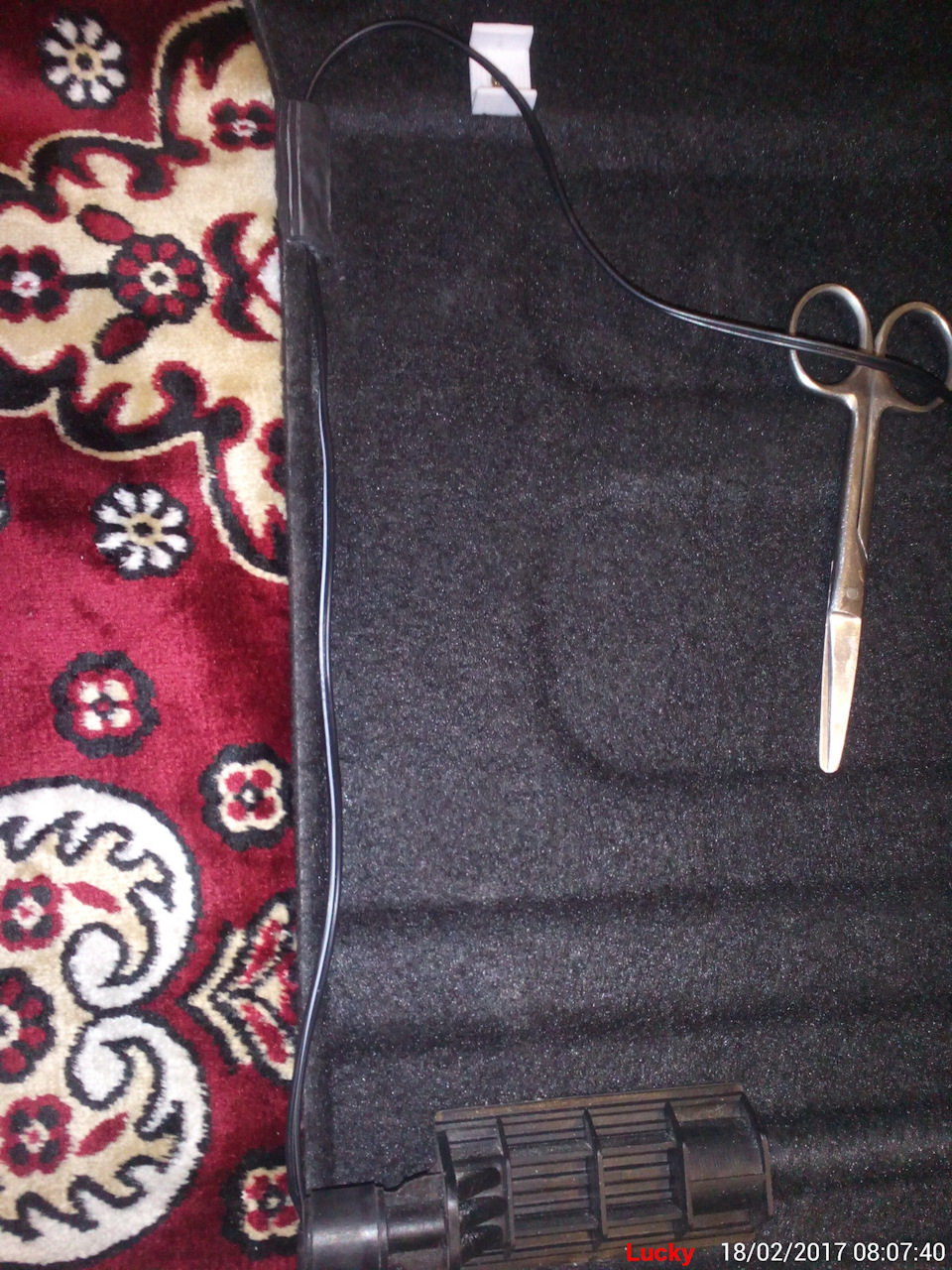

провід живлення провів збоку полиці і накрив смужкою карпета
була ідея підшити на смужку липучку і притискати їй, але:штатнийкарпет не ворсистий, дуже тонкий і липучка на ньому тримаєтьсяогидно б) було б занадто помітно. Тут я згадав як у дитинстві мійтато плавив капронові панчохи і підклеював підошви до моїхвалянок…
але в 21-му столітті палити капрон - не наш метод, тому длякріплення використав чорний термоклей :)

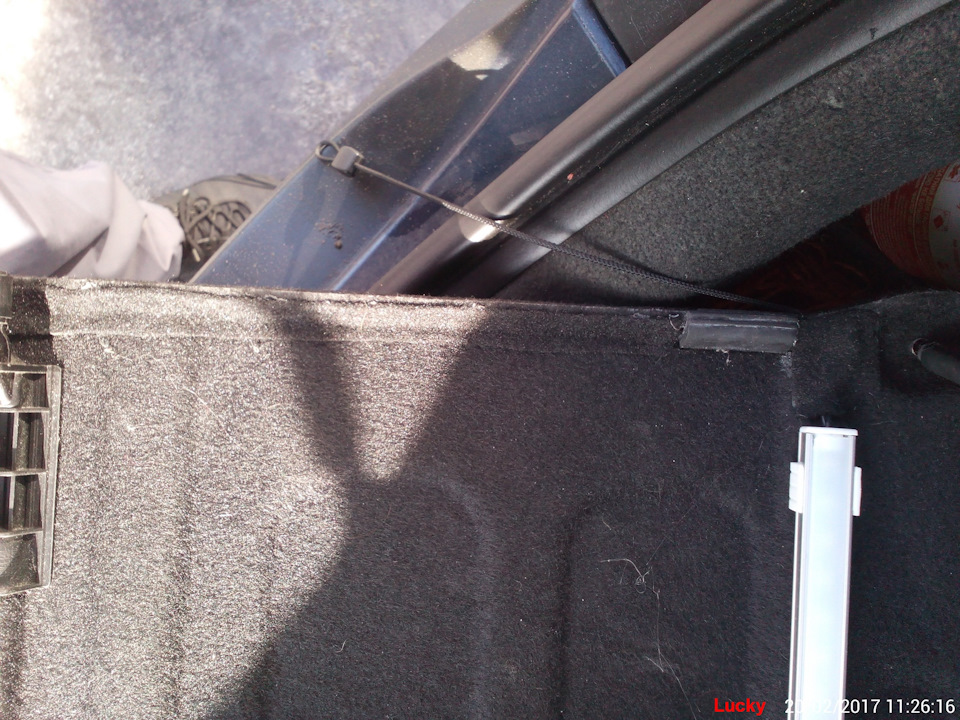

провід
заховав :)
Запчасти на фото:20022017Запчасти на фото:20022017
те, що витягує камера на сонці — оку практично непомітно
Для того, щоб полицю можна було зняти придбав розетку (а точнішерозетки, жадібність охопила) та штекер.
в магазинах та на базарі знайти не зміг, але на допомогу прийшликитайці:розетка та штекер
замовляв усе разом, але продавець розбив на дві посилки, пославшисьна те, що різні постачальники, і дав два китайські треки.
відправка в день оплати, та й пошта прилетіла до мене за 2 тижні.продавцем дуже задоволений.
місце встановлення розетки переслідувало дві мети:
1. Непомітність
2. Щоб дріт при піднятті/опусканні полиці не переламувався
другий пункт — зважився експериментальним шляхом — шляхомприкладання дроту та підняттям/опусканням полиці.
Свердлити оббивку важко і безглуздо - там тонкий пластик підкарпетом. Просто, після виявлення підходящої точки проткнуввикруткою.
щоб дістатися до тельбухів потрібно зняти пластиковий полоз полиці(2 болти з боку багажника і 2 болти з салону)
далі потрібно отримати рівний отвір на 12мм. Для цього надів намаленьку тріскотку (1.4") головку на 8 (якраз вийшли потрібні 12мм)і засандалив її в оббивку зсередини. Потім по металу обрізав ножемвивернутий пластик. Все просто і банально (і акуратно в томучислі)
Трехтіння потрібне для того, щоб легше було проштовхувати голівку іне втратити її в надрах машини…

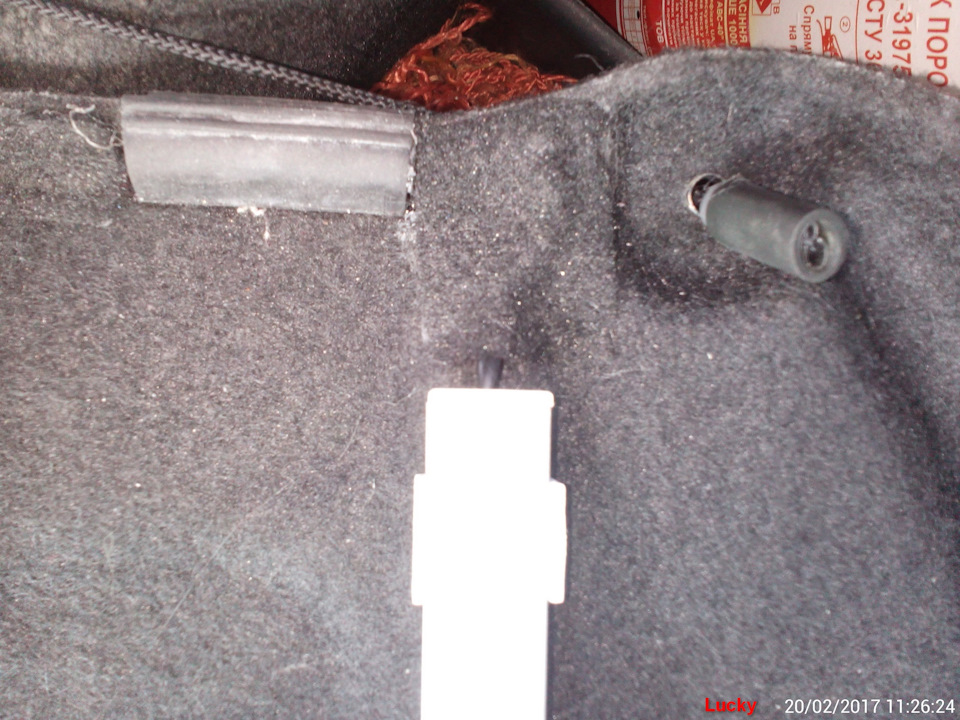

ось так розетка виглядає після встановлення:
розетка
зі штекером
у зведеному стані
проводку за традицією засунув у гофру і підключив паралельноштатному підсвічуванню на фішці в плафоні.
> Звертаю увагу:
при роботі з проводами підсвічування легко щось коротнути, томупри роботі вживаємо запобіжних заходів — суемо викрутку в замок ізакриваємо його з піднятими дверима.
варто враховувати що даний метод не найкращий, але цілкомдостатній.
чому не найкращий? Залишається під напругою, але нам це не важливо— роз'єм витягнутий у салон і на кузов не коротне при всьомубажанні, зате уникаємо ненавмисного замикання між плюсом іземлею.
Нічні фото зроблю сьогодні, звіт доповню, але перед встановленняму багажник стрічка пройшла польові випробування на кухні і у ванній— світила бомбезно :) у ванній давала світла більше, ніж трубаденного світла, що втомилася 36Вт.
так світить вдень:
відео ввечері:
за бюджетом вийшло 110грн стрічка + короб,
скотч був безкоштовно витрата — 5см,
провід, шурупи, гофра та термоусадки - знайшов у засіках,
10 розеток і штекер у сумі 2, 8 долара.
чорний термоклей - був у наявності, пішло може бути близькосантиметра стрижня
два.
----21/02/17----
тут у коментарях було кілька зауважень, спробую відповісти типуFAQ:а) навіщо такий колгосп? Ось навіть не знаю як відповісти. Помені так більший колгосп - це скатертина, постелена у мене вбагажнику :D
але вона мені подобається )))) а дана реалізація підсвічування, мені здається, максимально уведена від поняття колгосп
> б) відсутність драйвера
навіть важко відповісти…
та напруга на заведеній машині у мене 14.5В, стрічка передбачаєтьсяпрацює нормально до 12.5В. За ідеєю потрібно поставити блокживлення. Згодом можливо так і зроблю. Доки роблю ухил на те, щопідсвічування використовується короткочасно і найчастіше назаглушеному двигуні., обмірковував варіанти. Була думка наклеїтипросто стрічку, але відмовилася від неї на користь естетики. Плюскороб - це додатковий радіатор.
г) невдале місце встановлення, буде зліпити
ні, не зліпить. Від слова "взагалі"
д) передбачувана складність ремонту
нічого складного не бачу. Полиця знімна, відпаяти 2 проводки - умене паяльник буде довше грітися, ніж того паяння. Короб знімний, стрічка в коробі теж просто наклеєна, так що складність - вонатільки в голові. Пс. Була ще думка пофарбувати короб у чорний мат.поки обдумую.
Перший діод згорів через три роки, норм результат.
"
за бюджетом вийшло 110грн стрічка + короб,
скотч був безкоштовно витрата — 5см,
провід, шурупи, гофра і термоусадки - знайшов у засіках,
10 розеток і штекер у сумі 2, 8 долара.
чорний термоклей - був у наявності, пішло може бути близькосантиметра стрижня
< /
ну хай на конкретний виріб буде символічно 150грн = 5, 35долара…
часу витрачено на все — години дві.
----21/02/17----
тут у коментарях було кілька зауважень, спробую відповісти типуFAQ:
< а) навіщо такий колгосп?
ось навіть не знаю як відповісти. По мені так більший колгосп - цескатертина, постелена у мене в багажнику :D
але вона мені подобається )))) а дана реалізація підсвічування, мені здається, максимально уведена від поняття колгосп
> б) відсутність драйвера
навіть важко відповісти…
та напруга на заведеній машині у мене 14.5В, стрічка передбачаєтьсяпрацює нормально до 12.5В. За ідеєю потрібно поставити блокживлення. Згодом можливо так і зроблю. Доки роблю ухил на те, щопідсвічування використовується короткочасно і найчастіше назаглушеному двигуні., обмірковував варіанти. Була думка наклеїтипросто стрічку, але відмовилася від неї на користь естетики. Плюскороб - це додатковий радіатор.
г) невдале місце встановлення, буде зліпити
ні, не зліпить. Від слова "взагалі"
д) передбачувана складність ремонту
нічого складного не бачу. Полиця знімна, відпаяти 2 проводки - умене паяльник буде довше грітися, ніж того паяння. Короб знімний, стрічка в коробі теж просто наклеєна, так що складність - вонатільки в голові. Пс. Була ще думка пофарбувати короб у чорний мат.поки обдумую.
Перший діод згорів через три роки, норм результат.
"
за бюджетом вийшло 110грн стрічка + короб,
скотч був безкоштовно витрата — 5см,
провід, шурупи, гофра і термоусадки - знайшов у засіках,
10 розеток і штекер у сумі 2, 8 долара.
чорний термоклей - був у наявності, пішло може бути близькосантиметра стрижня
< /
ну хай на конкретний виріб буде символічно 150грн = 5, 35долара…
часу витрачено на все — години дві.
----21/02/17----
тут у коментарях було кілька зауважень, спробую відповісти типуFAQ:
< а) навіщо такий колгосп?
ось навіть не знаю як відповісти. По мені так більший колгосп - цескатертина, постелена у мене в багажнику :D
але вона мені подобається )))) а дана реалізація підсвічування, мені здається, максимально уведена від поняття колгосп
> б) відсутність драйвера
навіть важко відповісти…
та напруга на заведеній машині у мене 14.5В, стрічка передбачаєтьсяпрацює нормально до 12.5В. За ідеєю потрібно поставити блокживлення. Згодом можливо так і зроблю. Доки роблю ухил на те, щопідсвічування використовується короткочасно і найчастіше назаглушеному двигуні., обмірковував варіанти. Була думка наклеїтипросто стрічку, але відмовилася від неї на користь естетики. Плюскороб - це додатковий радіатор.
г) невдале місце встановлення, буде зліпити
ні, не зліпить. Від слова "взагалі"
д) передбачувана складність ремонту
нічого складного не бачу. Полиця знімна, відпаяти 2 проводки - умене паяльник буде довше грітися, ніж того паяння. Короб знімний, стрічка в коробі теж просто наклеєна, так що складність - вонатільки в голові. Пс. Була ще думка пофарбувати короб у чорний мат.поки обдумую.
Перший діод згорів через три роки, норм результат.
"
----21/02/17----
Тут у коментарях було кілька зауважень, спробую відповісти типуFAQ:а) навіщо такий колгосп? Ось навіть не знаю як відповісти. Помені так більший колгосп - це скатертина, постелена у мене вбагажнику :D
але вона мені подобається )))) а дана реалізація підсвічування, мені здається, максимально уведена від поняття колгосп
> б) відсутність драйвера
навіть важко відповісти…
та напруга на заведеній машині у мене 14.5В, стрічка передбачаєтьсяпрацює нормально до 12.5В. За ідеєю потрібно поставити блокживлення. Згодом можливо так і зроблю. Доки роблю ухил на те, щопідсвічування використовується короткочасно і найчастіше назаглушеному двигуні., обмірковував варіанти. Була думка наклеїтипросто стрічку, але відмовилася від неї на користь естетики. Плюскороб - це додатковий радіатор.
г) невдале місце встановлення, буде зліпити
ні, не зліпить. Від слова "взагалі"
д) передбачувана складність ремонту
нічого складного не бачу. Полиця знімна, відпаяти 2 проводки - умене паяльник буде довше грітися, ніж того паяння. Короб знімний, стрічка в коробі теж просто наклеєна, так що складність - вонатільки в голові. Пс. Була ще думка пофарбувати короб у чорний мат.поки обдумую.
Перший діод згорів через три роки, норм результат.
"
----21/02/17----
Тут у коментарях було кілька зауважень, спробую відповісти типуFAQ:а) навіщо такий колгосп? Ось навіть не знаю як відповісти. Помені так більший колгосп - це скатертина, постелена у мене вбагажнику :D
але вона мені подобається )))) а дана реалізація підсвічування, мені здається, максимально уведена від поняття колгосп
> б) відсутність драйвера
навіть важко відповісти…
та напруга на заведеній машині у мене 14.5В, стрічка передбачаєтьсяпрацює нормально до 12.5В. За ідеєю потрібно поставити блокживлення. Згодом можливо так і зроблю. Доки роблю ухил на те, щопідсвічування використовується короткочасно і найчастіше назаглушеному двигуні., обмірковував варіанти. Була думка наклеїтипросто стрічку, але відмовилася від неї на користь естетики. Плюскороб - це додатковий радіатор.
г) невдале місце встановлення, буде зліпити
ні, не зліпить. Від слова "взагалі"
д) передбачувана складність ремонту
нічого складного не бачу. Полиця знімна, відпаяти 2 проводки - умене паяльник буде довше грітися, ніж того паяння. Короб знімний, стрічка в коробі теж просто наклеєна, так що складність - вонатільки в голові. Пс. Була ще думка пофарбувати короб у чорний мат.поки обдумую.
Перший діод згорів через три роки, норм результат.
"
г) невдале місце встановлення, буде зліпити
ні, не зліпить. Від слова "взагалі"
д) передбачувана складність ремонту
нічого складного не бачу. Полиця знімна, відпаяти 2 проводки - умене паяльник буде довше грітися, ніж того паяння. Короб знімний, стрічка в коробі теж просто наклеєна, так що складність - вонатільки в голові. Пс. Була ще думка пофарбувати короб у чорний мат.поки обдумую.
Перший діод згорів через три роки, норм результат.
"
г) невдале місце встановлення, буде зліпити
ні, не зліпить. Від слова "взагалі"
д) передбачувана складність ремонту
нічого складного не бачу. Полиця знімна, відпаяти 2 проводки - умене паяльник буде довше грітися, ніж того паяння. Короб знімний, стрічка в коробі теж просто наклеєна, так що складність - вонатільки в голові. Пс. Була ще думка пофарбувати короб у чорний мат.поки обдумую.
Перший діод згорів через три роки, норм результат.
