Нарешті я її намалював! Даний довелося брати з кількох джерел.Користуйтеся! Хоча мало кому ці картинки щось скажуть).

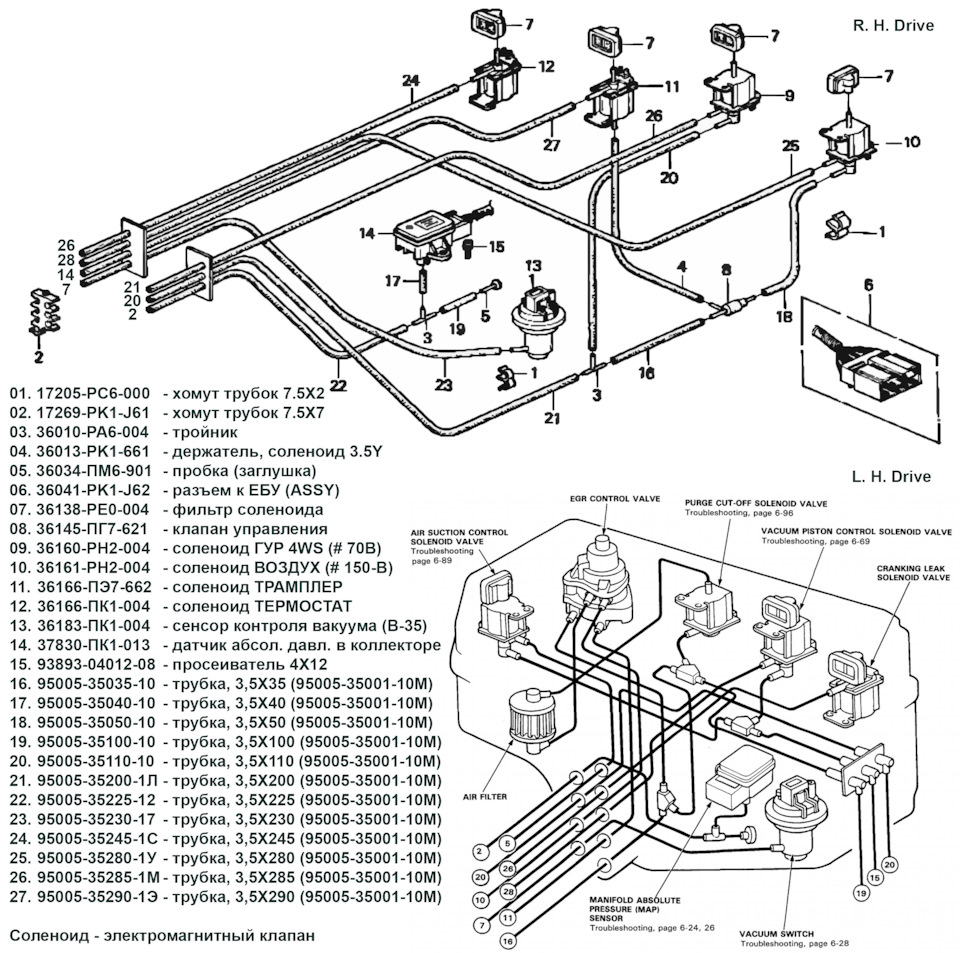

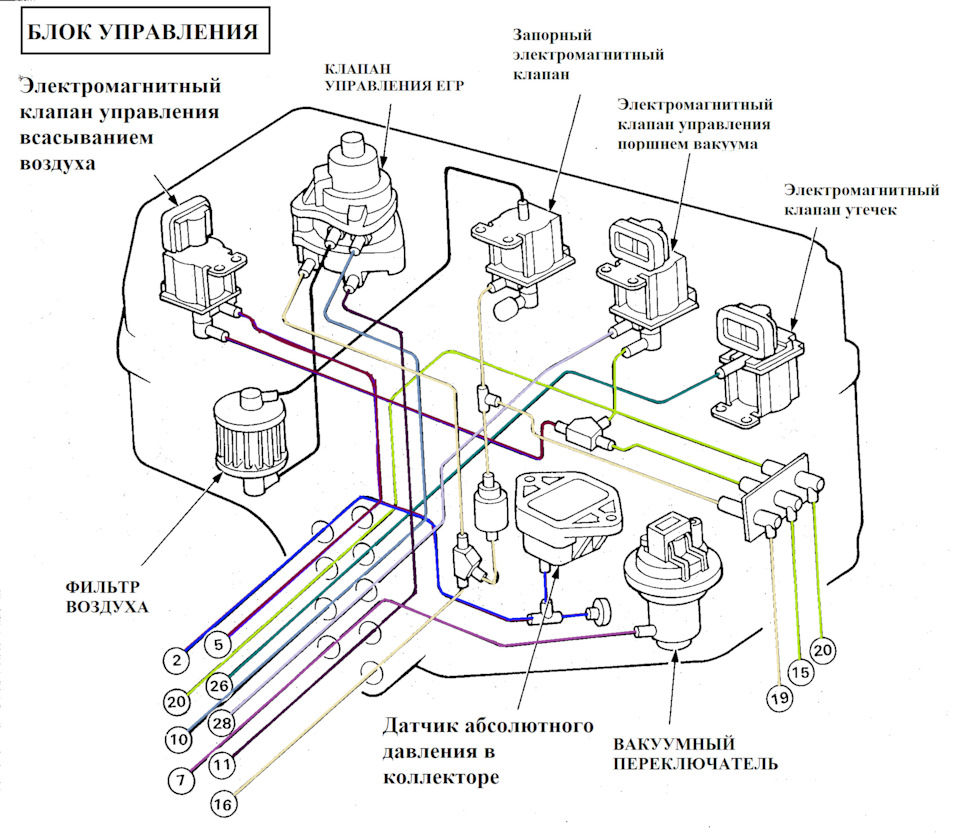

Короб з вакуумним управління
01. 17205-PC6-000 - хомут трубок 7.5X2
02. 17269-PK1-J61 - хомут трубок 7.5X7
03. 36010-PA6-004 - трійник
04. 36013-PK1-661 - тримач, соленоїд 3.5Y
05. 36034-ПМ6-901 - пробка (заглушка)
06. 36041-PK1-J62 — роз'єм до Е** (ASSY)
07. 36138-PE0-004 — фільтр соленоїда
08. 36145-ПГ7-621 - клапан управління
09. 36160-PH2-004 - соленоїд ГУР 4WS (# 70B)
10. 36161-PH2-004 - соленоїд ПОВІТРЯ (# 150-B)
11. 36166-ПЕ7-662 - соленоїд ТРАМПЛЕР
12. 36166-ПК1-004 - соленоїд ТЕРМОСТАТ
13. 36183-ПК1-004 - сенсор контролю вакууму (B-35)
14. 37830-ПК1-013 — датчик абсолютного тиску в колекторі
15. 93893-04012-08 — просіювач 4X12
> 16 95005-35035-10 - трубка, 3, 5Х35 (95005-35001-10М)
17. 95005-35040-10 - трубка, 3, 5Х40 (95005-35001-10М)
18. 95005-35050-10 - трубка, 3, 5Х50 (95005-35001-10М)
19. 95005-35100-10 - трубка, 3, 5Х100 (95005-35001-10М)
20. 95005-35110-10 - трубка, 3, 5Х110 (95005-35001-10М)
21. 95005-35200-1Л - трубка, 3, 5Х200 (95005-35001-10М)
22. 95005-35225-12 - трубка, 3, 5Х225 (95005-35001-10М)
23. 95005-35230-17 - трубка, 3, 5Х230 (95005-35001-10М)
24. 95005-35245-1С - трубка, 3, 5Х245 (95005-35001-10М)
25. 95005-35280-1У - трубка, 3, 5Х280 (95005-35001-10М)
26. 95005-35285-1М - трубка, 3, 5Х285 (95005-35001-10М)
27. 95005-35290-1Е — трубка, 3, 5Х290 (95005-35001-10М)
Соленоїд — електромагнітний клапан

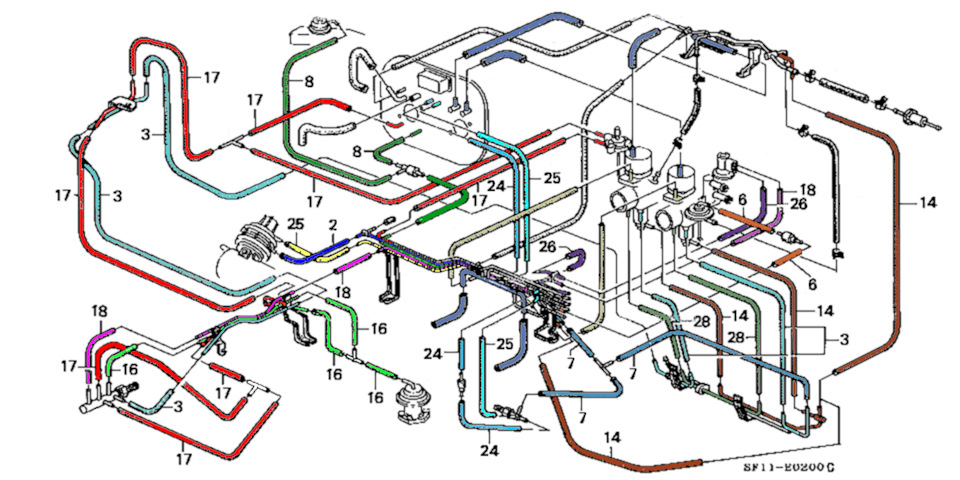

Схема без кондиціонера та клімату (праве кермо)
>
Там, де заглушка на вакуумній магістралі туди приєднується ще одинсоленоїд для кондиціонера. Вони працюють через трійник з соленоїдомГУР.

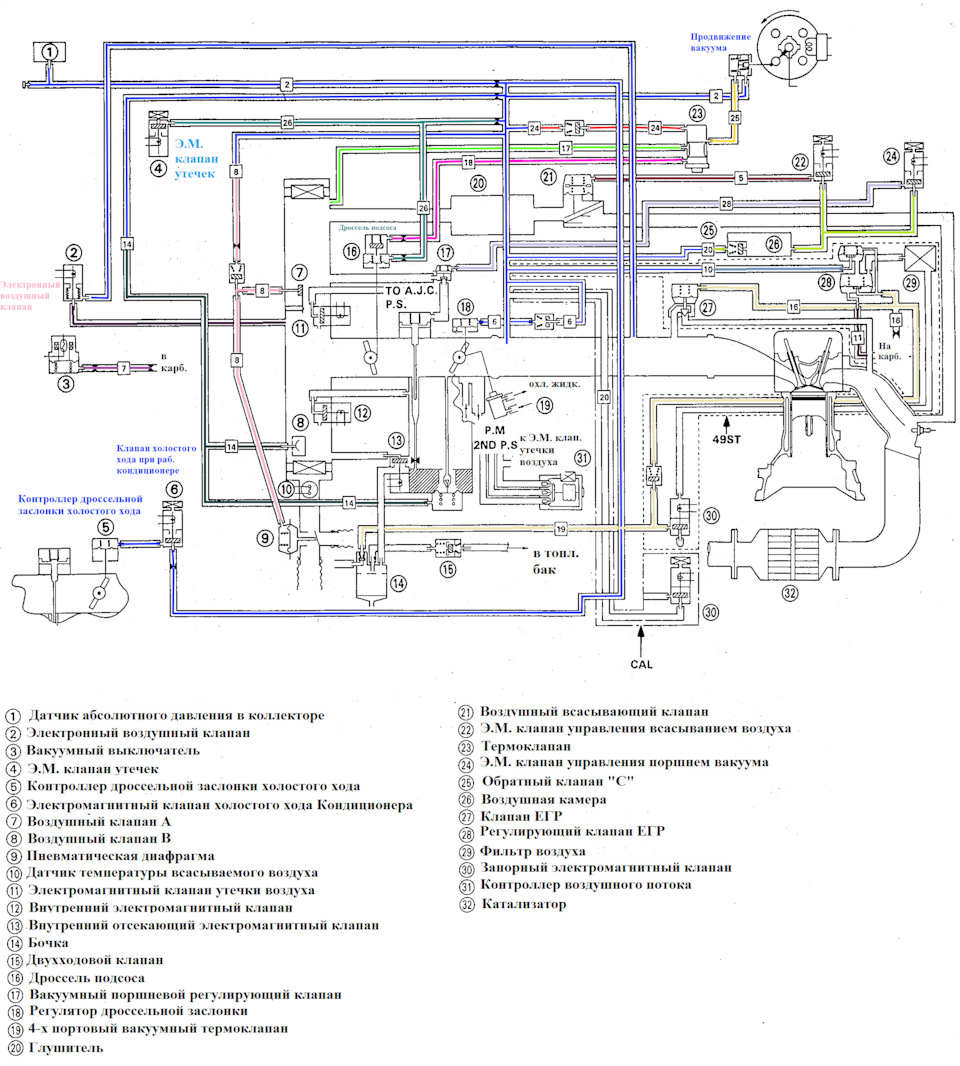

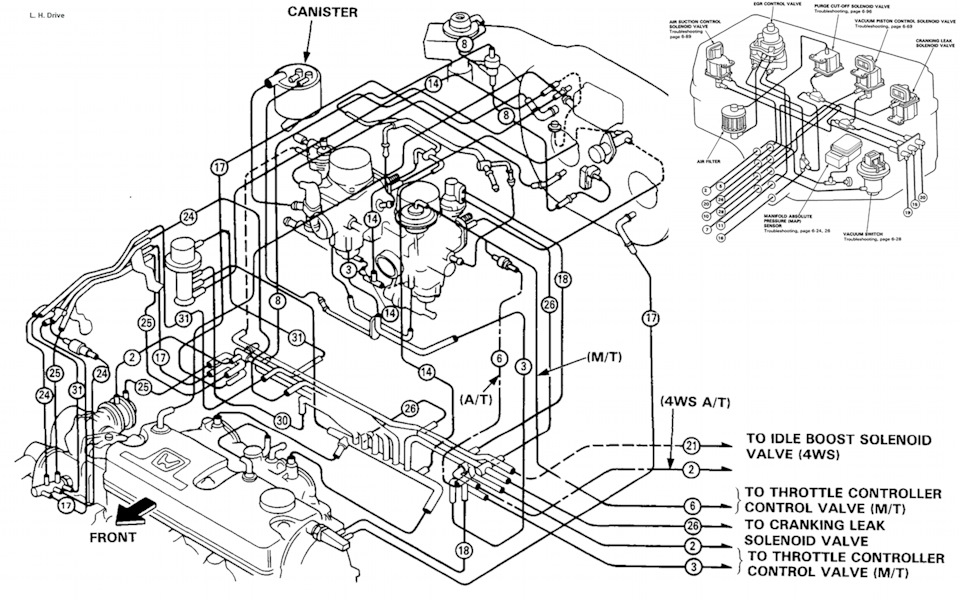

Додаткові фотографії
Ще більше фото тут:
https://megadriver.org
Всім добра та ідеально працюючих карбюраторів KEIHIN<
Подобається
15
ArchiX1
Другий і третій прели аналогічні в блоках електровакууму? Просто дивлюся дуже схоже
SaNViTO
Не знаю, думаю навряд.
