Ремонт підсвітки водійського козирка

Після покупки помітив неприємну особливість — не горить лампочкапідсвітки водійського козирка. Дрібниця, але дуже тисне наголову.
Одного дня прийшли мені LED-лампи салону з Aliexpress і я їх всіхзамінив. Але підсвітка козирка так і не запрацювала.
Починаємо розбиратися чому. Запобіжник відпадає, бо рештасвітить.
Причин тоді може бути 3:

1) Проводка від шини до роз'єму ( А там плоский шлейф)
2) Роз'єм
3) Кінцевик на шторці дзеркала (або його контакт з проводкою)

Грішив на варіант №3 в дужках, тому зняв його:

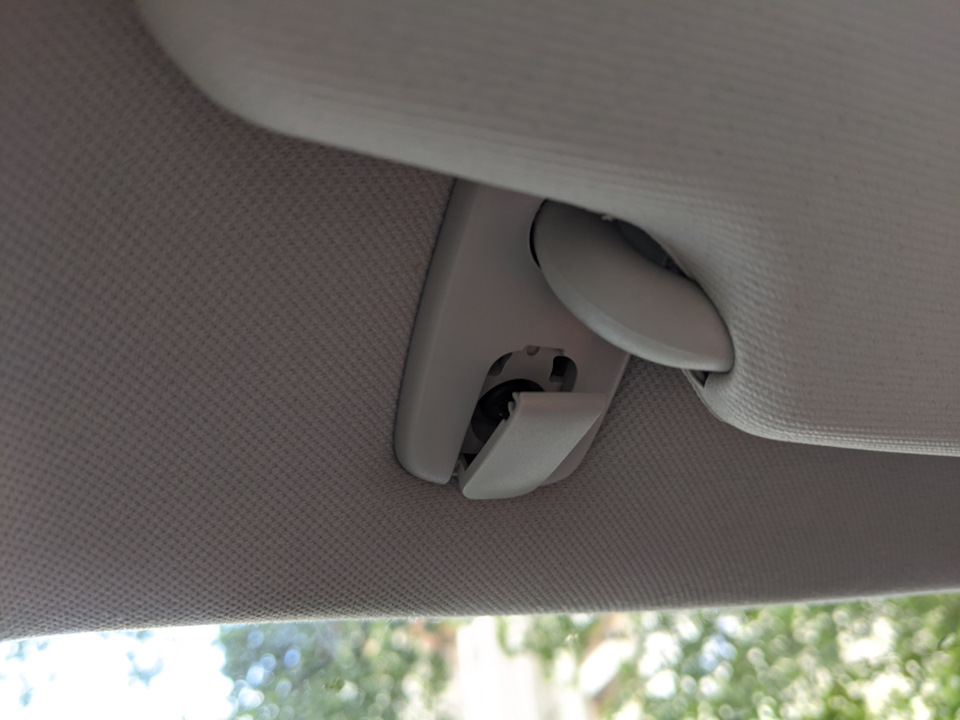

1) Знімаю заглушку і відкручую TORX T20:

2) Піднімаю вгору козирок і акуратно витягую його (ACHTUNG! Тутє нюанс — проводи дуже короткі, тому не тягніть сильно! ).Витягую плафон, щоб глянути що там робиться.

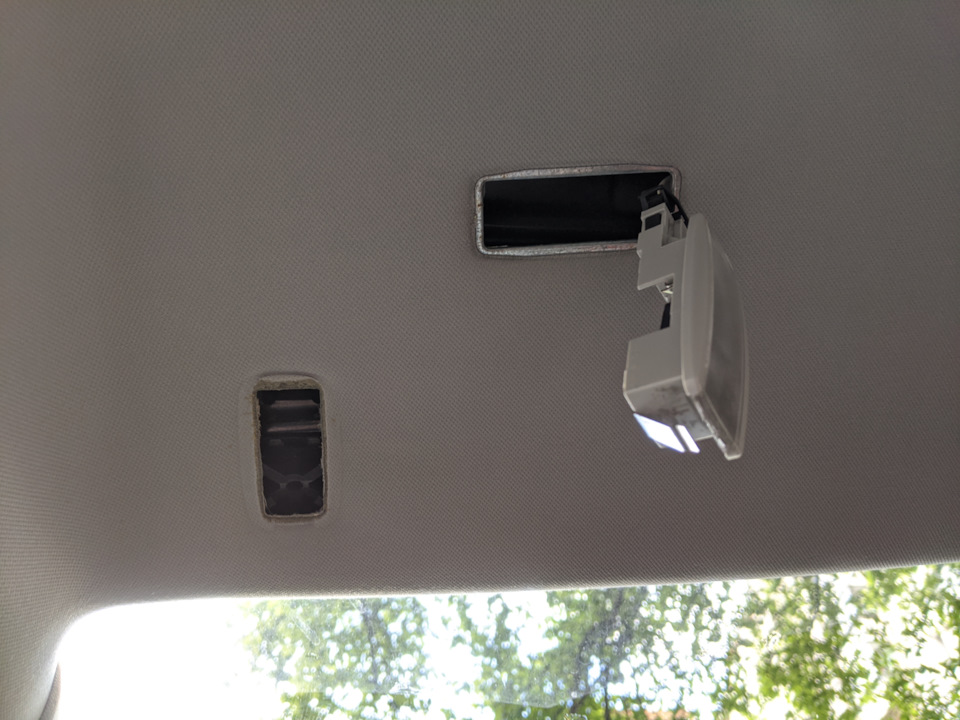

Знятий козирок і плафон

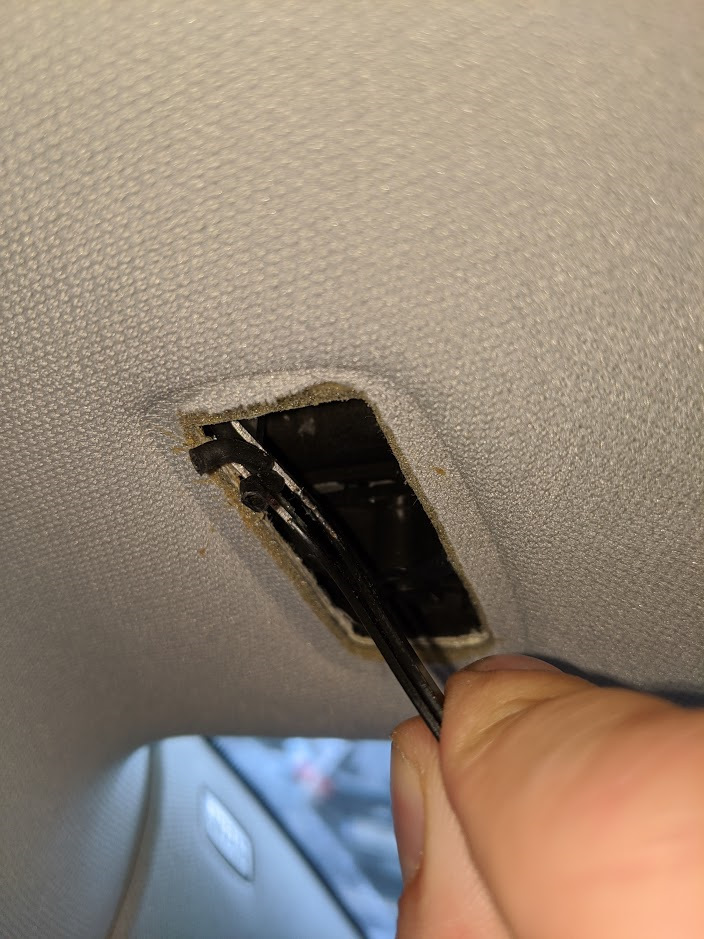

3) Витягуємо 2 проводи, які в мене виявилися обірваними, саме томуі не працювала лампа.

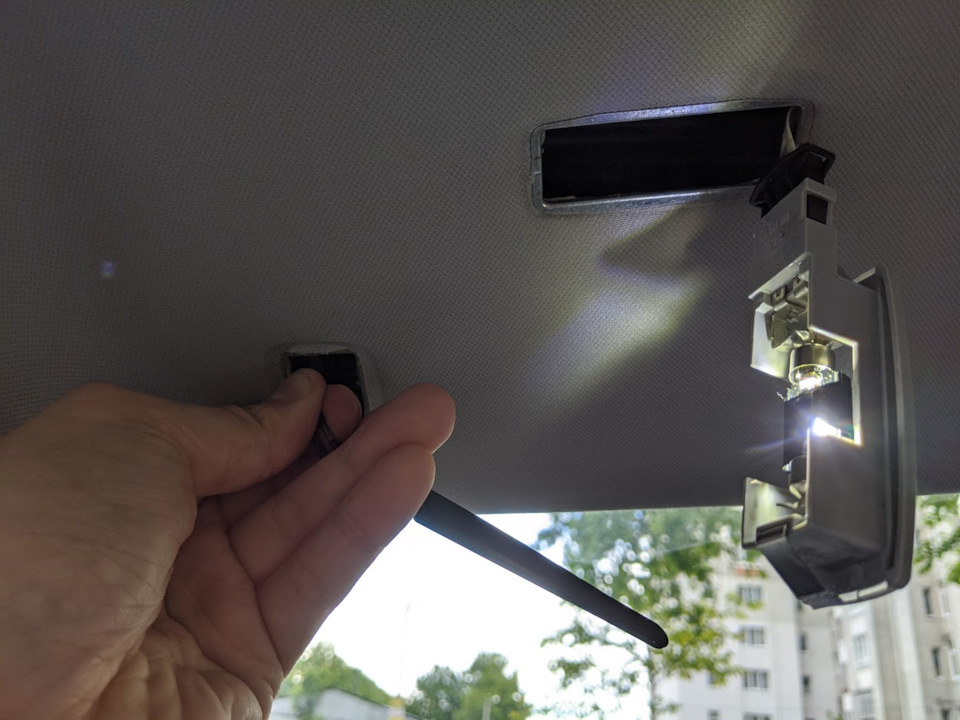

4) Переконуємося, що проблема після цих проводів, а не до —закорочуємо їх докупи.

Нехай буде світло!

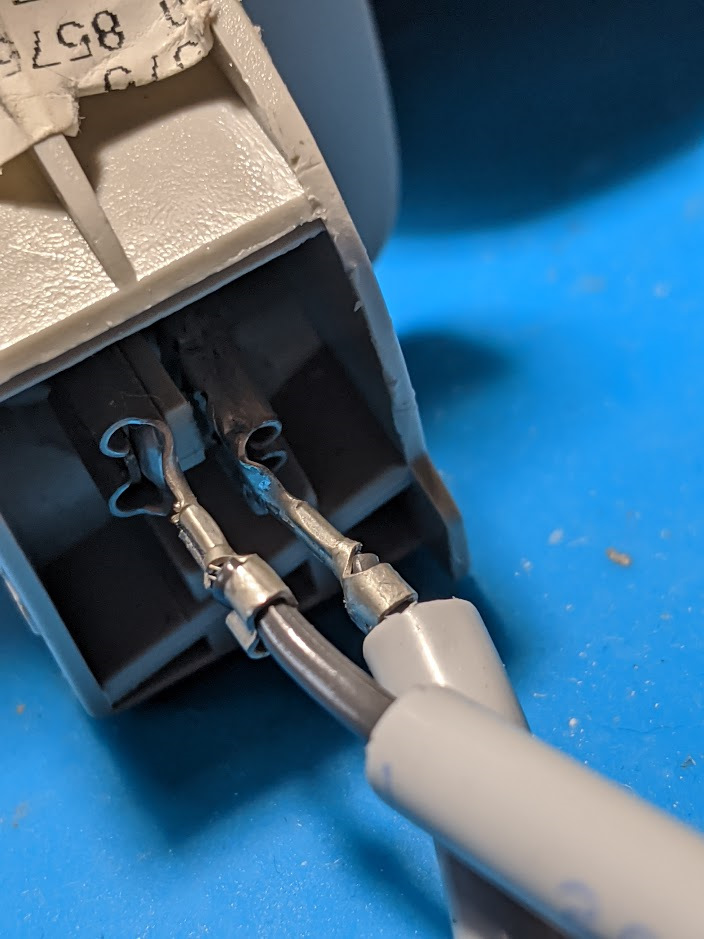

5) Фіксаємо проводочки, прикрутившись до них від кінцевика:

Нові проводи

6) Збираємо у зворотному порядку і насолоджуємося:

Бонус:

Як перевірити кінцевик:

2 проводи на кінцевику підключаємо до мультиметра на продзвонку.Якшо пищить ( Показує низький опір — 10 Ом і менше, коли шторкавідкрита) і обрив, коли шторка закрита — кінцевик добрий. Якщопостійно обрив — то він пішов спатки.
