Заміна роз'єму підігріву сидіння

Вже раніше писав, що епізодично пропадав підігрів крісла водія іметодом тику знайшов проблемне місце:роз'єм виконавчого блоку підкріслом. 2 нових роз'єми і фішки Нещодавно забрав на пошті посилкуі сьогодні замінив. >

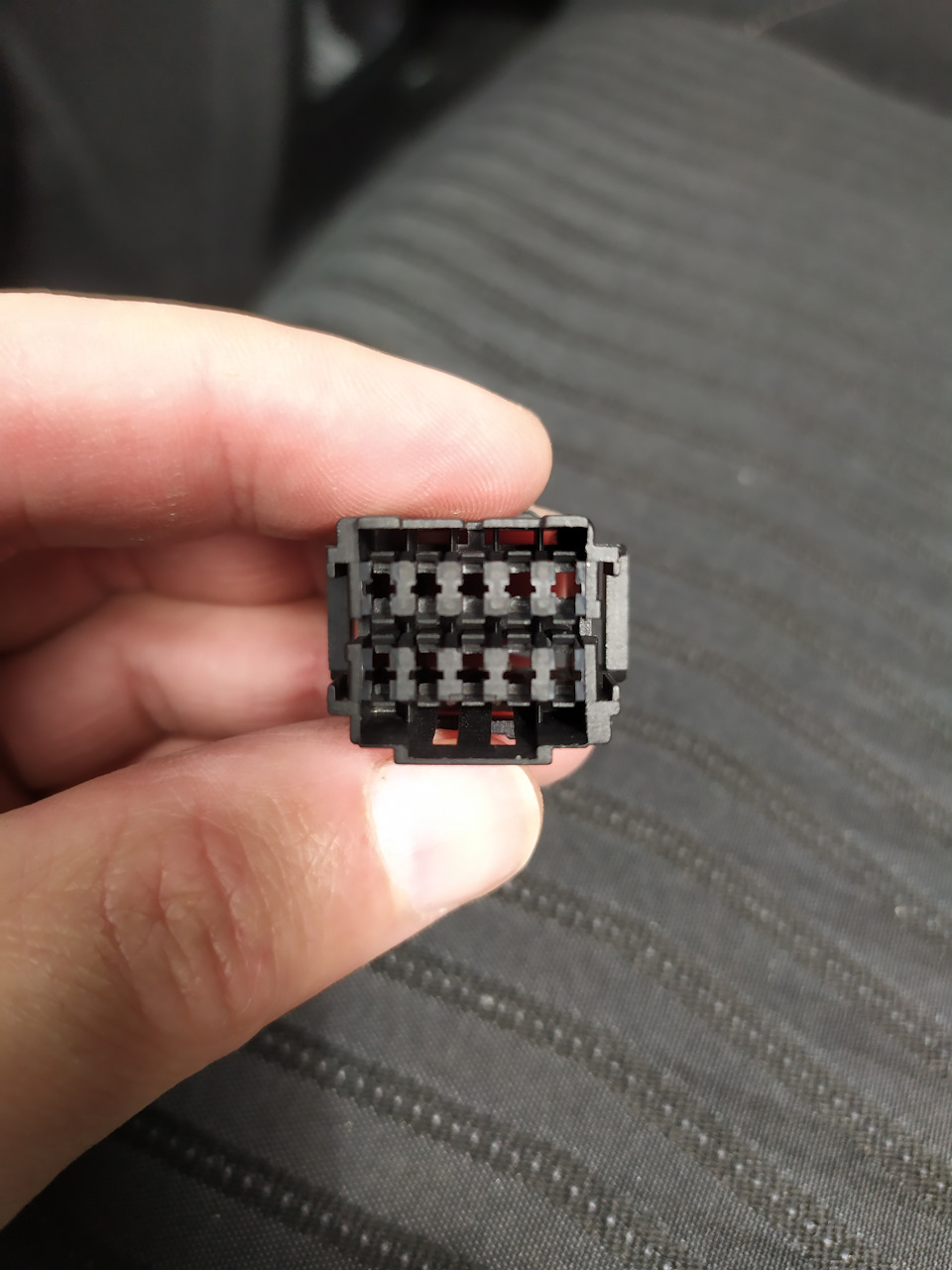

Новий роз'єм

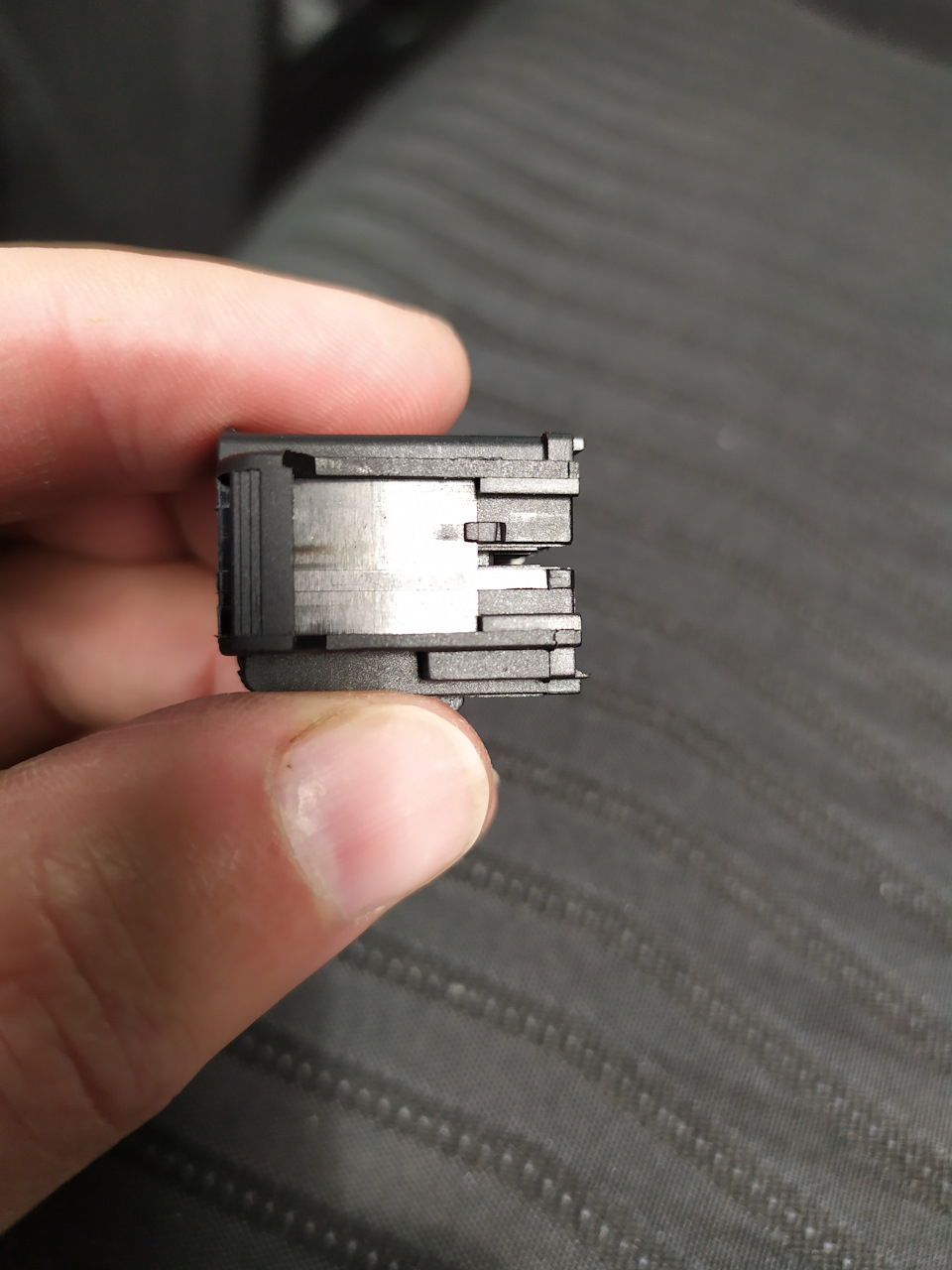

Торець із замком

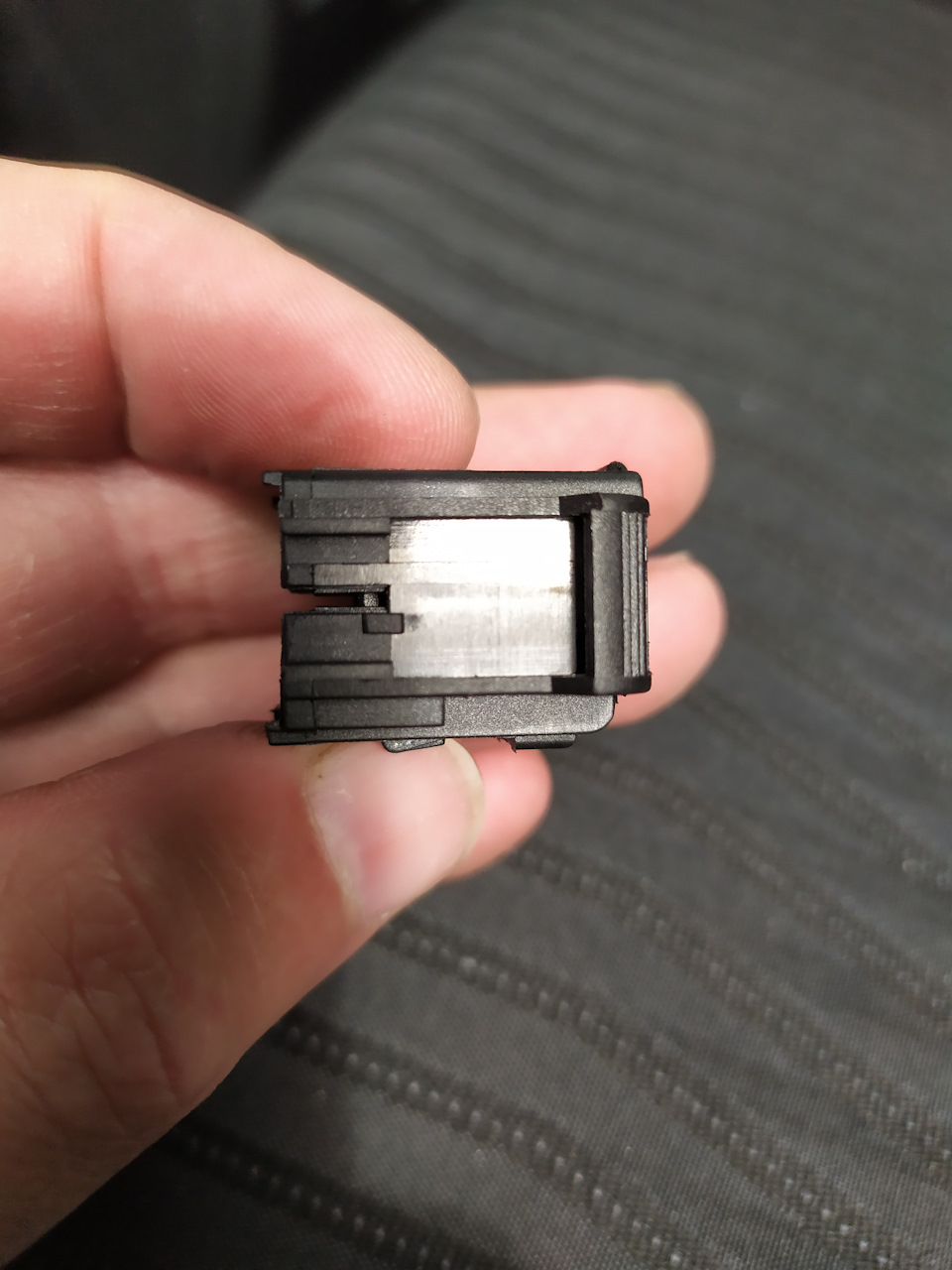

Другий торець із замком

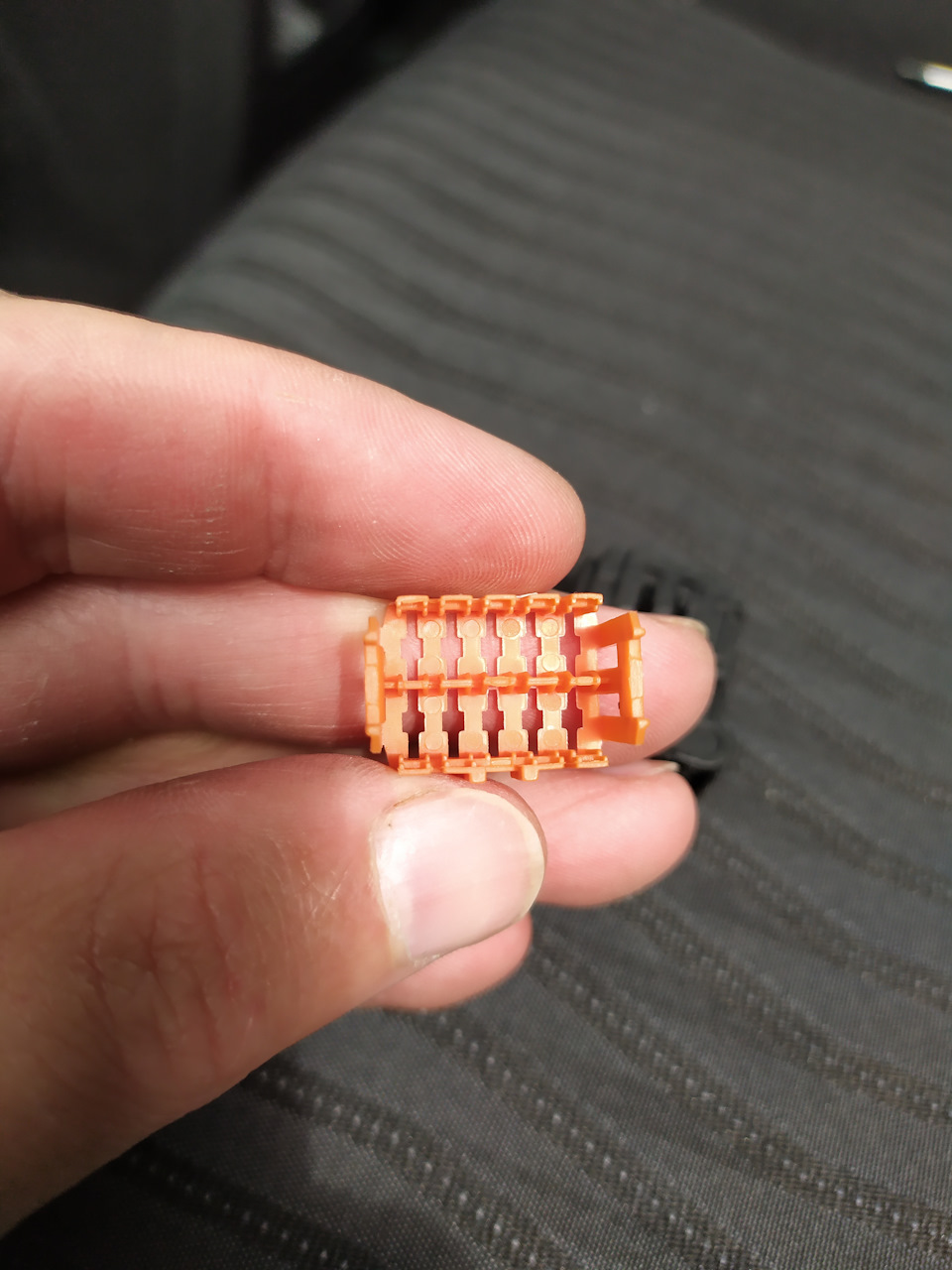

Новий фіксатор
Послідовність робіт:
— знімаємо клему акума Нагадую, що роботи з блоком подушокбезпеки
— знімаємо електронний блок під кріслом.Для цього пінцетомстискаємо білий фіксатор і тягнемо вниз, потім вивільняємовуха.
— витягуємо проводку з блоком Було б простіше перекинути всекрісло, але я забув набір головок, а там торкси на санках, томутрохи проктології — витягуємо роз'єм із блоку, для цього потрібнонатиснути фіксатор, зручно за нього ж і виштовхувати викруткою.
— щоб витягнути фішки з роз'єму потрібно спочатку витягнутипомаранчеву вставку в торці, фіксується клямками з боків. Мені цене допомогло, тому що вставка приплавила до двох фішок. Разомприбирав її кусачками. Тепер витягуємо фішки:голкою відгинаємофіксатори з боків фішки з торця. По черзі переставляємо фішки вновий роз'єм. Я попередньо сфоткав розташування проводів дляконтролю.
Кольори проводів
Кольори проводів
Кольори всі різні.
— приплавлені фішки діставав розламуючи роз'єм кусачками - так якобтискання у мене не було, то нові фішки я припаяв. Щоб неповторити проблему з поганим контактом, підігнув фішку з боків -там є поглиблення, які використовуються як замки.
Замок фішки
Фішка

- фіксуємо фішки установкою помаранчевої вставки, вона розгинаєфіксатори.

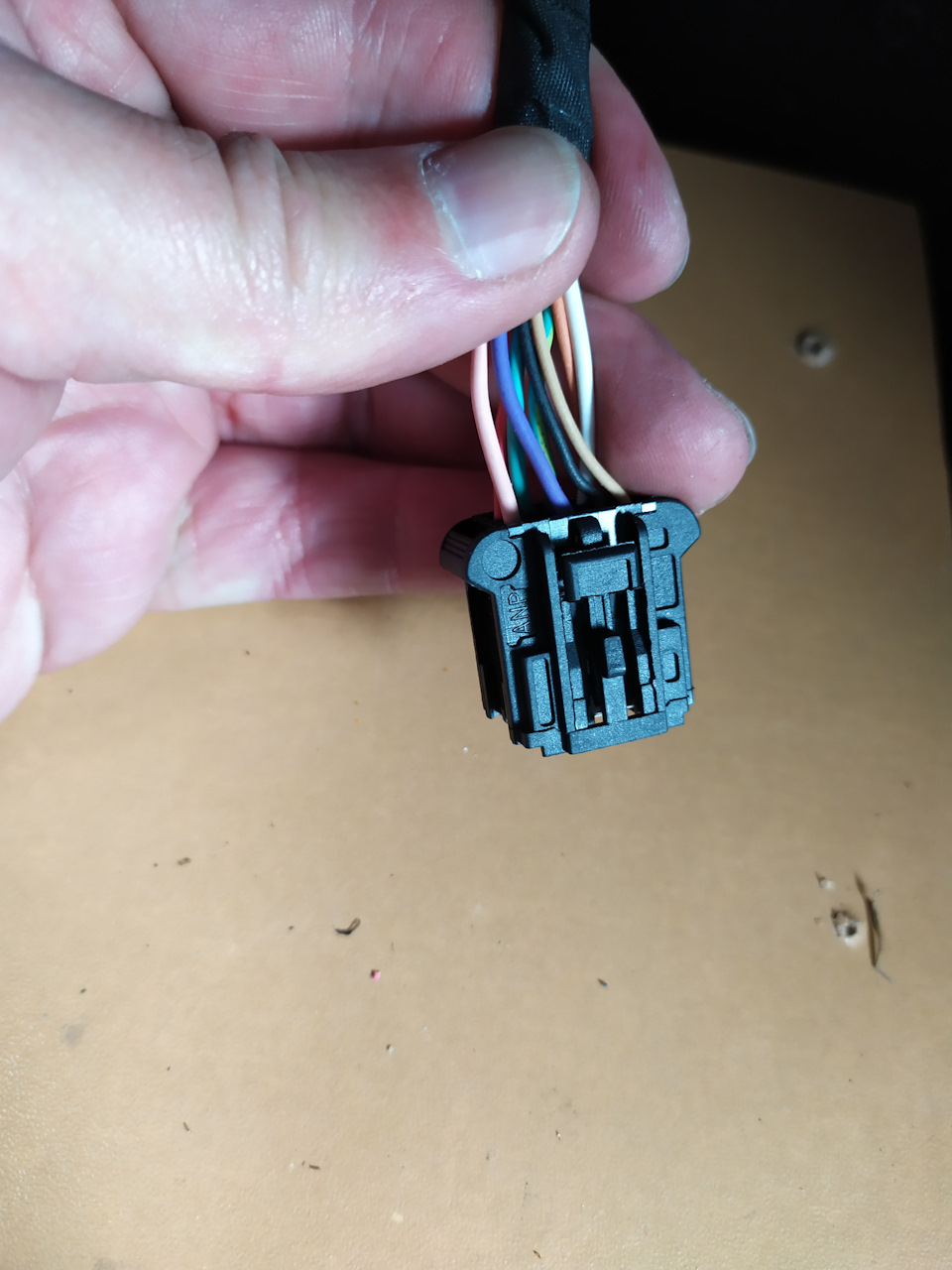

Зібрана нова фішка
Перевірив пасажирську сторону — там все гаразд, тож вирішив нечіпати.
Такі ж фішки зустрічаються на дзеркалах форда і десь у рено, алеціна на розбиранні в 10 доларів за неповну не тішила. Купленіроз'єми в руках виглядають дуже якісно, ​​анітрохи не гірші відоригіналу.
