У минулому Записи мене запитували: "це можна в будь-яку магнітолутак зробити? "

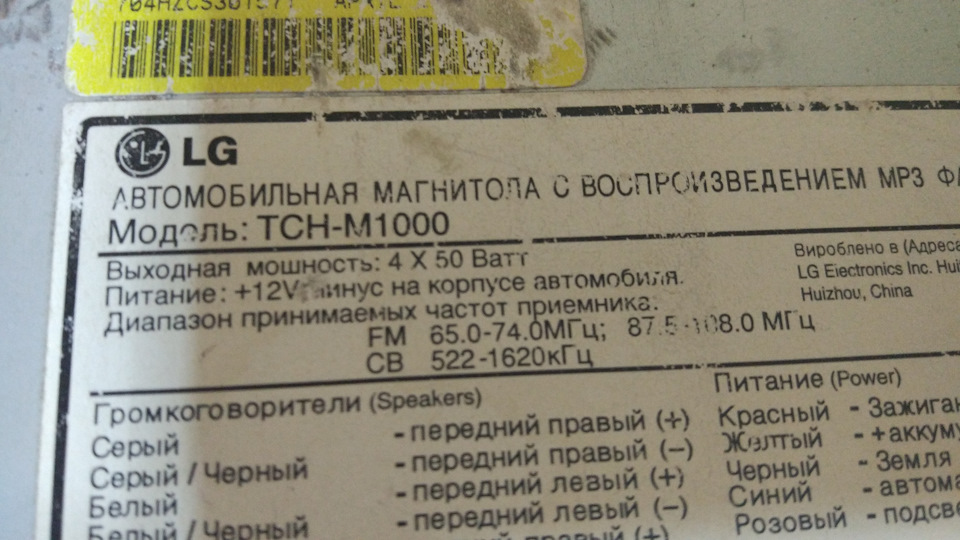

На прикладі LG TCH-M1000 покажу як вбудувати "блютуз ЦАП наPCM5102A" практично в будь-яку автомагнітолу. 1. Обов'язковоскидаємо мінусову клему акумулятора!

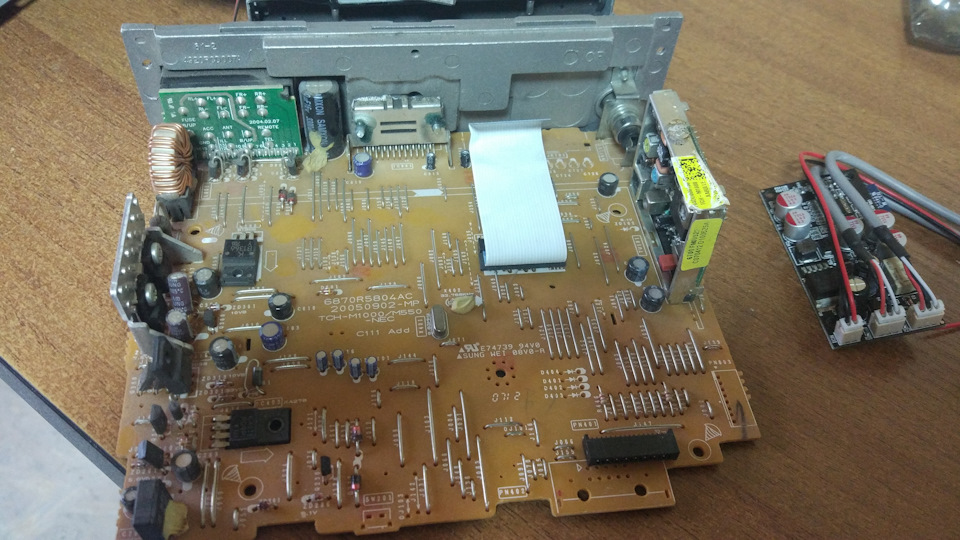

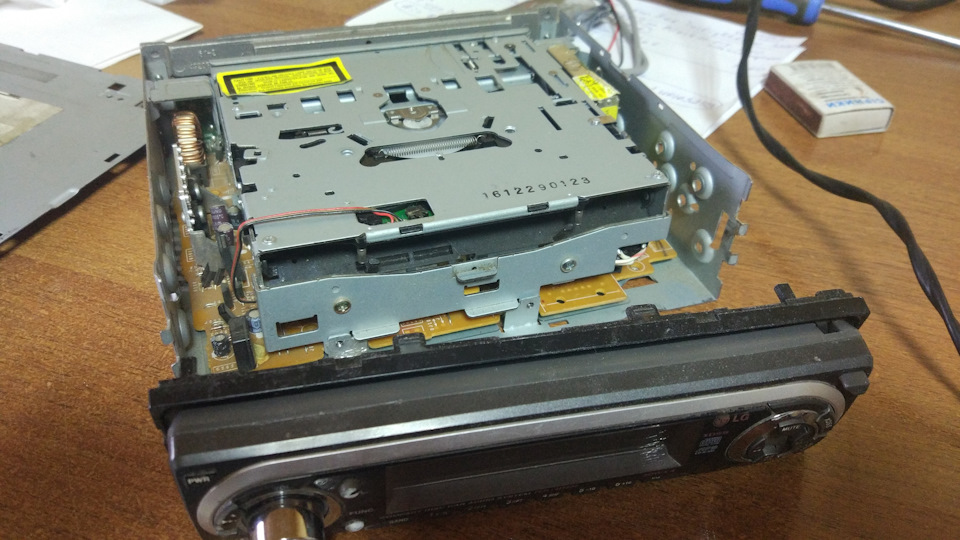

2. Розбираємо магнітолу, знімаємо передню панель, привід CD диска ідобираємося до основної плати.

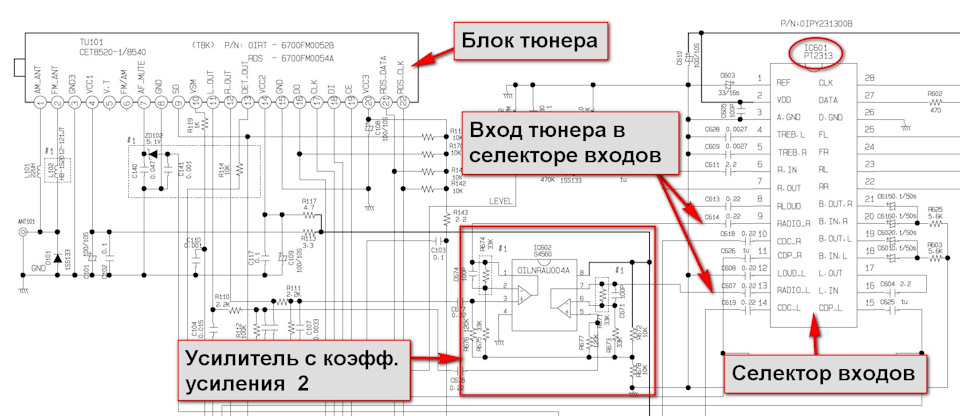

3. Насамперед намагаємося знайти в інтернеті принципову електричнусхему магнітоли (якщо вона є - це сильно спрощує роботу), знаходимо, 4. На схемі (див. Картинку) бачимо "блок тюнера" і "селектор входів на мікросхемі PT2313". Вихід тюнера йде на вхідселектора (9- я нога - правий канал і 13-а - лівий канал мікросхемиPT2313) через конденсатори С607 і С614.Нам потрібно включитисяперед ними (розірвати ланцюг і з'єднати через реле ЦАПа, щоб сигналпри активному з'єднанні Bluetooth йшов безпосередньо на вхідселектора, а коли Bluetooth вимкнений і реле на платі ЦАП неактивне, то сигнал йшов, як і раніше, безпосередньо з Тюнера навхід селектора).
знаходимо їх на платі за допомогою лупи і помічаємо чорниммаркером, щоб не втратити.
/>
Нам потрібно розрізати доріжки перед конденсаторами і впаяти врозрив плату ЦАПа.

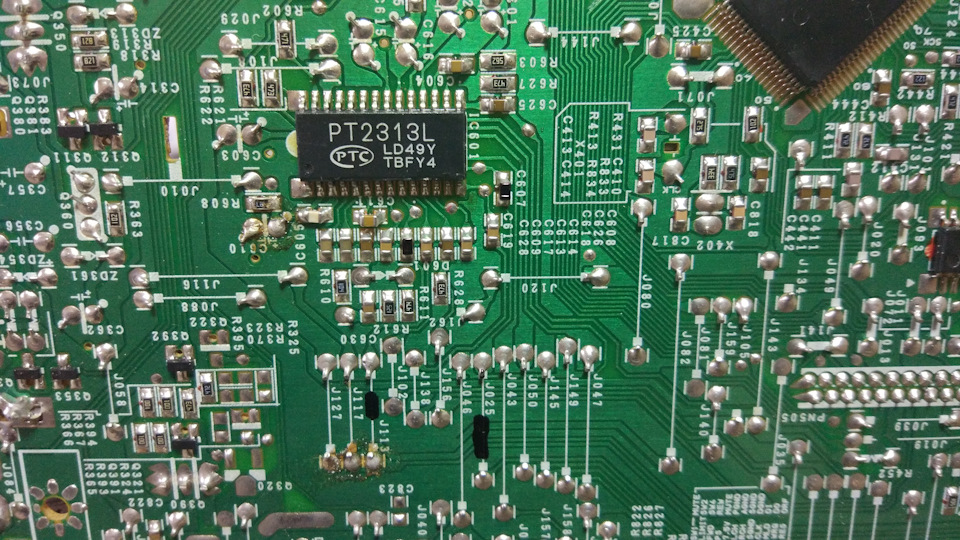

На наше щастя на платі магнітоли стоїть купа перемичок (див. Фото)і перед конденсаторами стоять перемички J025 та J113. Позначаємо їхчорним маркером і випаюємо (тим самим розриваємо потрібний намланцюг).
5. Знаходимо місце всередині магнітоли для плати ЦАП інамагаємося тягнути туди всі дроти.
6. Впаюємо Вхід-Вихід ЦАП замість знятих перемичок. Безпосередньоперед паянням дуже бажано виймати паяльник з мережі і скидатистатику з жала на корпус, щоб не спалити вхід мікросхеми! Живленняплати ЦАП беремо з електроліту С816 дотримуючись полярності (прицьому фільтр від перешкод використовується вбудований в магнітолу).Якщо раптом випадково переплутаєте полярність харчування, то ЦАП незгорить — там на платі стоїть діод.
8. Встановлюємо плату ЦАП на пластикових втулках (використовується ампулка ручки) щоб не було замикання з корпусом іприкручуємо.
9. Збираємо магнітолу, ставимо на місце, включаємо на смартфоніBluetooth, шукаємо пристрій "JC-AUDIO-BTDAC", підключаємося донього і насолоджуємося музикою. Чисто теоретично корпус з металуповинен трохи глушити блютуз сигнал, але ЦАП працює на відстані 2.5м. Від машини, тому зовнішню антену я робити не став. Дуже зручновикористовувати плеєр AIMP на смартфоні.Особливо добре звучатьфайли стиснутих форматорів FLAC, APE, ALAC.
Україна, Сумська обл., м. Конотоп.
Ціна питання:530 грн
Коментарі20
Доброго дня, підкажіть будь ласка, чи можна через 3.5 мініджек керувати кнопками на кермі магнітолою lg lcs520ip, і який розкид опорів потрібен для керування звуком +/- і пошук р.станцій
А можна ще реалізувати управління треками по Bluetooth? Наступний, попередній, пауза…
а якщо тільки aux в цю магнітолу тону це місце просто дроти підпаюємо без дільника і все?
Можна спробувати без дільника, дивлячись яка напруга на виході джерела. Я б дільник залишив.
джерело типу aliexpress.ru/item/400016…tailBottomMoreOtherSeller, scm-url1007.14976.197008.0, pvidc6ce2ea2-7e27-4f50-94bf-603cac27dfed, tpp_buckets4976%230%23197008%237_4976%232711%237538%23160_4976%233104%239653%237_4976%234052%2318550 5_4976%233141...
спробуйте зробити дільник як у мене, якщо буде дуже тихо, то збільшити опір резисторів у дільнику тих, що йдуть на масу
Як би зовнішній блютуз-ЦАП впаяти в штатний блок RNS-850 від Туарега? Там штатний блютуз за якістю звуку ну прям зовсім труба ((
Добрий день! Думаю, що все можливо, але конкретно сказати не можу), це потрібно розбирати, дивитися плату і тд. Спробуйте до місцевих електронників звернутися. Якщо є схема у вас, то я підкажу. Може у вас є там AUX вхід, то зробіть ЦАП в коробочці, п...
Доброго дня! Дякую за пост! Скажіть, якщо харчування немає на плату, чи буде вона пропускати сигнал через себе? Наприклад хочу підключити так, щоб блютус на платі включався по натисканню певної кнопки і приєднувалася до телефону. І після повторного н...
Так, якщо живлення на плату не надходить, то реле на платі пропускає сигнал з AUX входу ЦАП. Цим реле можна керувати кнопкою, достатньо її впровадити в схему живлення реле, думаю з цим розібратися не проблема. Землю входу-виходу сигналу бажано паяти ...
ну тобто. грубо кажучи, якщо не підключати до плати роз'єм живлення, сигнал через неї все одно пройде на вихід?
так, звичайно, через реле
Здорово, дякую!
Хм, дивно. Продавець каже, що так не працюватиме. Мабуть працювати з доробками тільки буде
Там є реле, у реле є пара контактів, що перемикаються. Одні завжди замкнуті, навіть якщо немає живлення на плату.
Спасибі, дуже сподіваюся, що задум мій спрацює. А якось можна буде перевірити/продзвонити тестером, відразу коли приїде плата?
Ну так, там проводки сигнальні повинні дзвонитися між собою без живлення плати
Добрий день. З яким смартфоном коннектілі? У мене з ксіомі не пішли, перевіряв на мі 9т, ноте 4х, ноті 5, мі 8.
Привіт! У мене Mi5 - працює чудово. Також пробував з двома Хуавеями не супер новими, проблем немає. Я так розумію, що якщо немає коннекта, то проблема в блютуз хустці. Можна запитати у виробника. Можливо вона прошивається.
Спасибі за інформацію.м9т, нот 4 глобал, нот 4 х, покафон 1, нот5-не підключаються. Тобто бачать модуль але при підключенні висне інформація що підключається і так висить до нескінченності. китайський смартфон підключаються та працюють.
