Я так ж викладу pdf файл зі схемами і нотатками прямий на схемах, буде повне пояснення що/куди.
Обережно, багато фото і всякої брехні Отже, як я вже написав уминулій частині, я вивчив схеми електропроводки свого авто і почавзбирати все, що потрібно для успішного впровадження та підключенняштатного ГУ з навігацією.
Що ж було придбано?
> 1. Придбано дроти в колір за схемами (це не обов'язково, алемій внутрішній перфекціоніст – спокійний).
2. Придбано піни мама/тато, а також якась оригінальна проводка дляякоїсь Mazd 'и (так та так, я замість того, щоб знайти фішки, купивпроводку — там уже чекати неможливо було хотілося встановитиякнайшвидше 😅)
3. Придбано деякий інструмент і розхідники.
< /p>

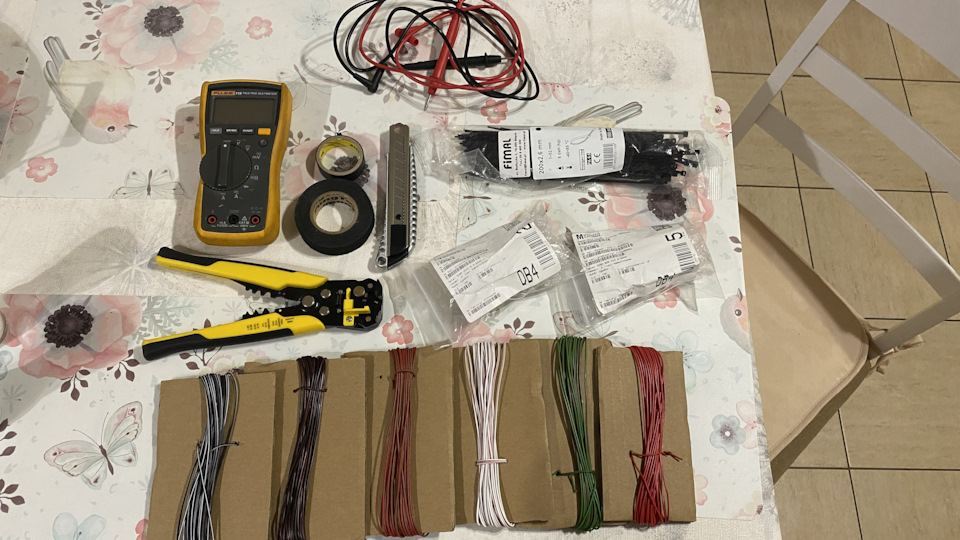

Набір для впровадження

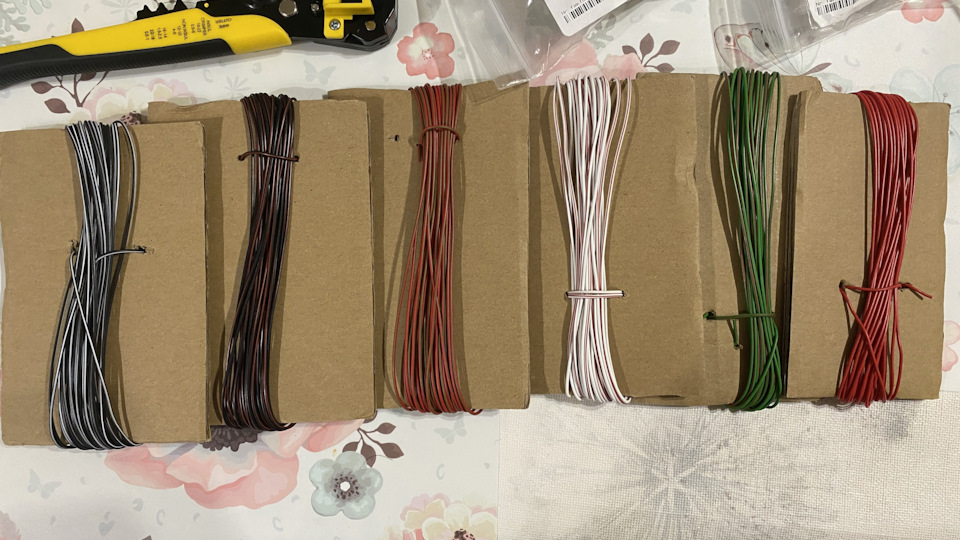

Проводу
Ось самі піни, в інтернеті я їх довго шукав, фоткайте і записуйтеномери, а то скоро видалю – жарт 😃

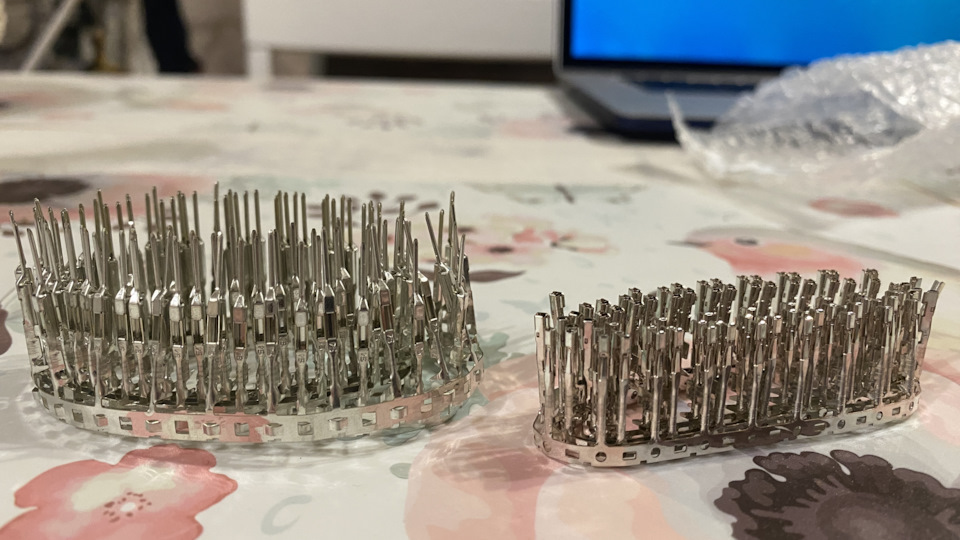

Піни поблизу

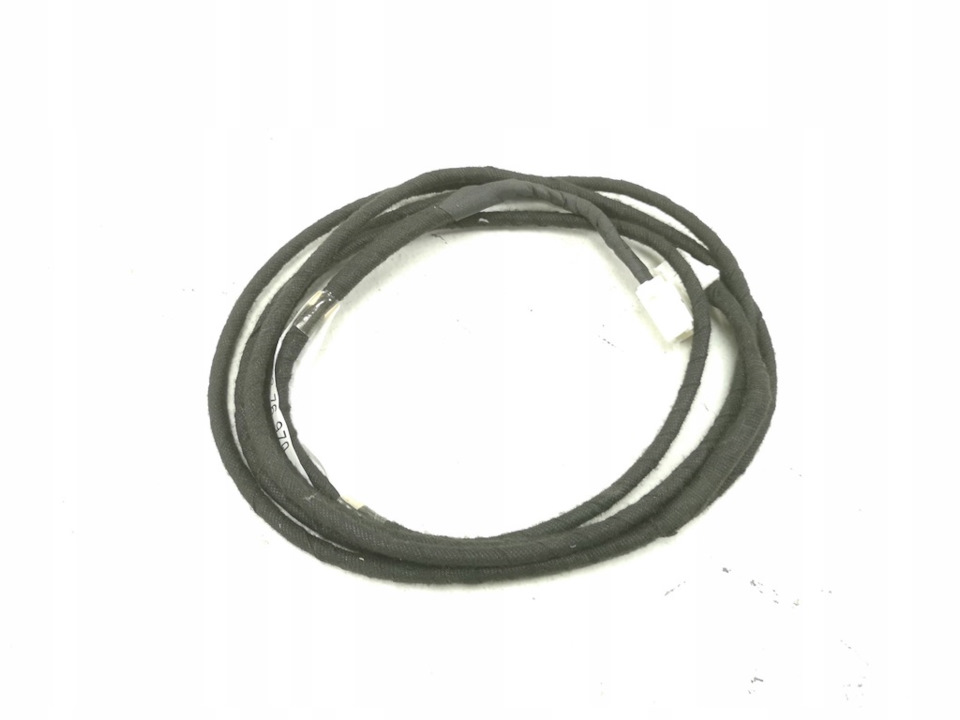

Та сама проводка< Ось ці фішки мені і потрібні були. Може хтодізнається звідки це і для якого авто призначалося. Отже, комплектнам зрозумілий і в голові бачилася картинка впровадження, як тількивсе отримав так і погода налагодилася, сонечко гріло, легкийвітерець, екхм так от про що це я, установка! Отже я почав зрозбору центральної консолі, зняв блок клімату, центральну рамку ітд…
Далі потрібно зняти центральну панель де знаходиться екранбортового комп'ютера та клімату.
Далі можна буде викрутити штатне ГУ та зняти його.
Далі нам потрібно буде розібрати водійську сторону. Знімаємо поріг, гуму ущільнювача дверей, пластик який прикриває блок запобіжників.Потім знімаємо нижню накладку (під кермом) прикриває рульовуколонку. Потім знімаємо кожух приладки та верхній кожух керма.
Нам це все треба для доступу до проводів і для укладання своїхпроводів.
Я це все не фотографував, цього повно в інтернеті, я так ж знайшоввсе в інтернеті. Перше що я встановив, це була GPS антена. GPSантена встановлюється за приладкою.
Після укладання дроту від антени я почав шукати потрібну нам фішкуяка йде від Блоку Комфорту.
От фішка від Блоку Комфорту у pdf файлі я вказав де воназнаходиться. Тут на фото вже готовий результат Після врізання докабелю (буде зрозуміло по фото і pdf файлу)я проклав джгут із двохдротів і ганчіркової ізоленти вздовж головного джгута під торпедоприкріпивши стяжками.
Процес прокладки міні джгута
Після прокладки джгута я завів кінці дротів у головну фішку ГУ івся ця справа акуратно уклав і сховав. Тут маленька ремарочка, припідключенні джгута до ВТ модуля, у мене безпосередньо пригоріло.Блок розташований у такому невдалому місці, що піпець просто… Вінпід пасажирською подушкою безпеки, щоб більш і менш можна було тудидістатися (до ВТ модулю) потрібно зняти подушку безпеки і тд… ітільки тоді у вас буде трохи місця, щоб впровадити джгут проводів.Коротше кажучи, в моменті підгоряння моєї п'ятої точки, я забуввідфоткати результат, але там теж все по феншую. Джгут, знову жтаки, з неправильною екранізацією, є в планах ще установка дечого, ось тоді і перероблю. Проводки торпедо та закріпив стяжками. Фотонемає, але весь результат побачите після впровадження ще однієїдрібниці 😁
Короткий огляд задньої частини ГУ, може кому корисно буде.
Тут багато цікавого є
Закінчував я вже і починало темніти, вдень фотки вже не робив, недо цього було, катався і насолоджувався зробленою роботою. Два невилазив із машинки своєї 😂
Ну і як було обіцяно, PDF файс зі схемами та коментарями:
drive.google.com/file/d/1…fU_Fbqr9/view? usp=sharing
А на цьому я завершую свою розповідь, дякую за увагу.
Бережіть себе та своїх близьких!
< /p>
"в моменті підгоряння моєї п'ятої точки, я забув відфоткатирезультат, але там теж все по феншую. Ж, з неправильноюекранізацією, є в планах ще установка чогось, ось тоді і перероблюну і після впровадження в проводку і в фішку ВТ, я так само провівцей джгут вздовж головної проводки торпедо і закріпив стяжками.Фото немає, але весь результат побачите після впровадження щеоднієї дрібниці 😁
Короткий огляд задньої частини ГУ, може кому корисно буде.
Тут багато цікавого є
Закінчував я вже і починало темніти, вдень фотки вже не робив, недо цього було, катався і насолоджувався зробленою роботою. Два невилазив із машинки своєї 😂
Ну і як було обіцяно, PDF файс зі схемами та коментарями:
drive.google.com/file/d/1…fU_Fbqr9/view? usp=sharing
А на цьому я завершую свою розповідь, дякую за увагу.
Бережіть себе та своїх близьких!
< /p>
"в моменті підгоряння моєї п'ятої точки, я забув відфоткатирезультат, але там теж все по феншую. Ж, з неправильноюекранізацією, є в планах ще установка чогось, ось тоді і перероблюну і після впровадження в проводку і в фішку ВТ, я так само провівцей джгут вздовж головної проводки торпедо і закріпив стяжками.Фото немає, але весь результат побачите після впровадження щеоднієї дрібниці 😁
Короткий огляд задньої частини ГУ, може кому корисно буде.
Тут багато цікавого є
Закінчував я вже і починало темніти, вдень фотки вже не робив, недо цього було, катався і насолоджувався зробленою роботою. Два невилазив із машинки своєї 😂
Ну і як було обіцяно, PDF файс зі схемами та коментарями:
drive.google.com/file/d/1…fU_Fbqr9/view? usp=sharing
А на цьому я завершую свою розповідь, дякую за увагу.
Бережіть себе та своїх близьких!
< /p>
