Електрозамок багажника частина 2

Всі привіт!

Як писав у попередньому БЖ Установка електро замка багажника.Частина 1 — закупівля деталей та підготовка до встановлення язакупив деталі для установки електрозамка багажника.І ось нарешті яйого встановив, підключив і перевірив ... Все працює і я цьому дужерадий, тому тепер не доведеться постійно користуватися ключем.p>
Розкажу тепер як я проводив установку та підключення замка.

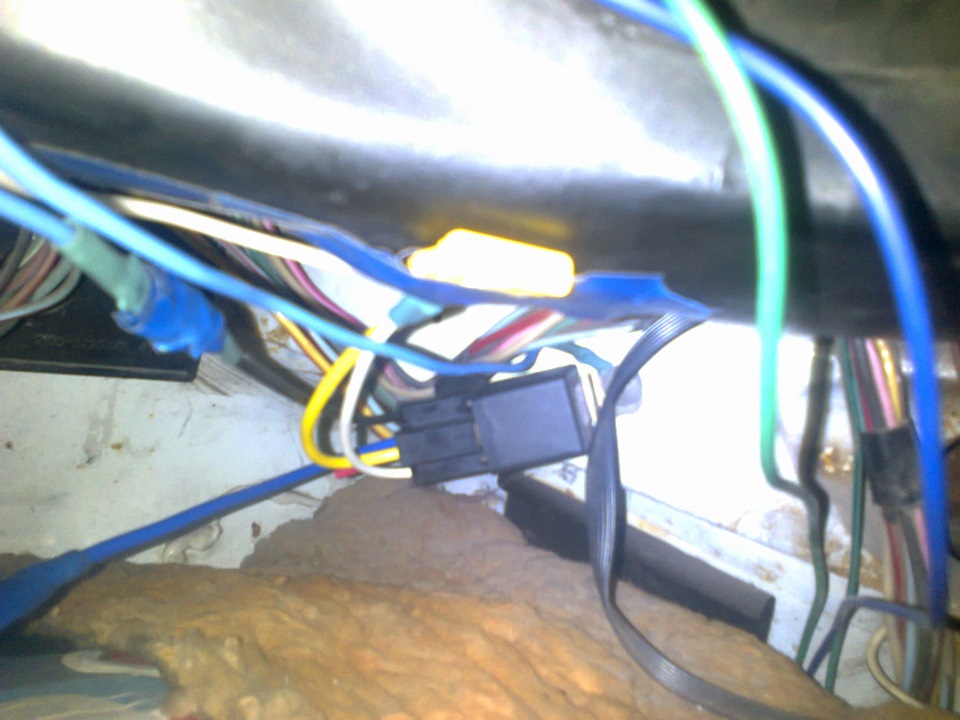

4-х контактне реле я встановив з правого боку під торпедою.
установка реле

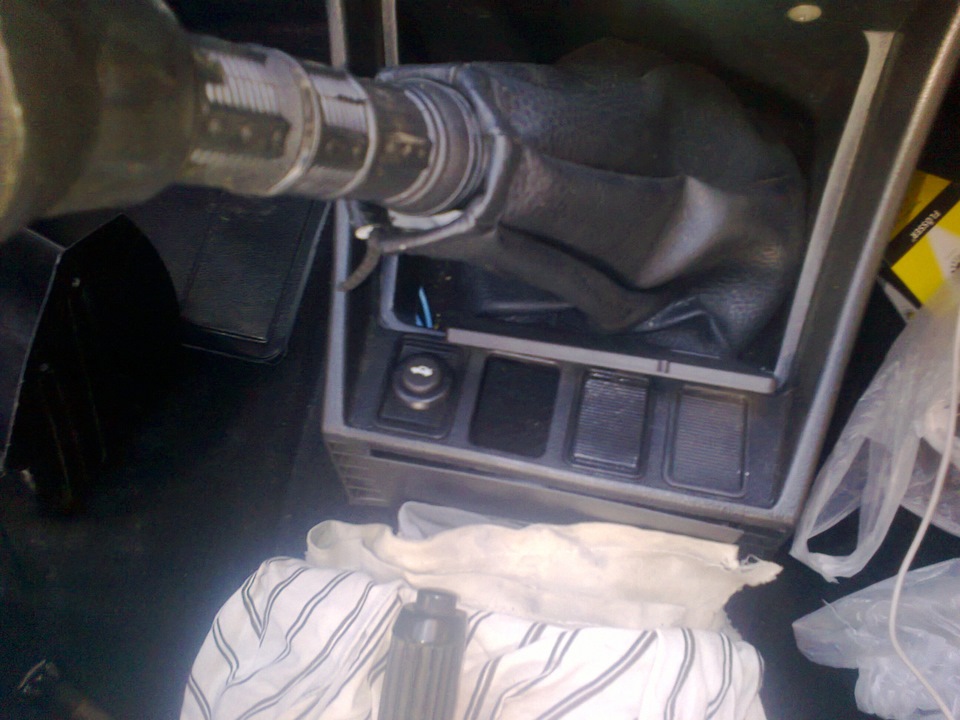

Саму кнопку я розташував у себе на бороді, бороду я поставив давновід ваз 2107

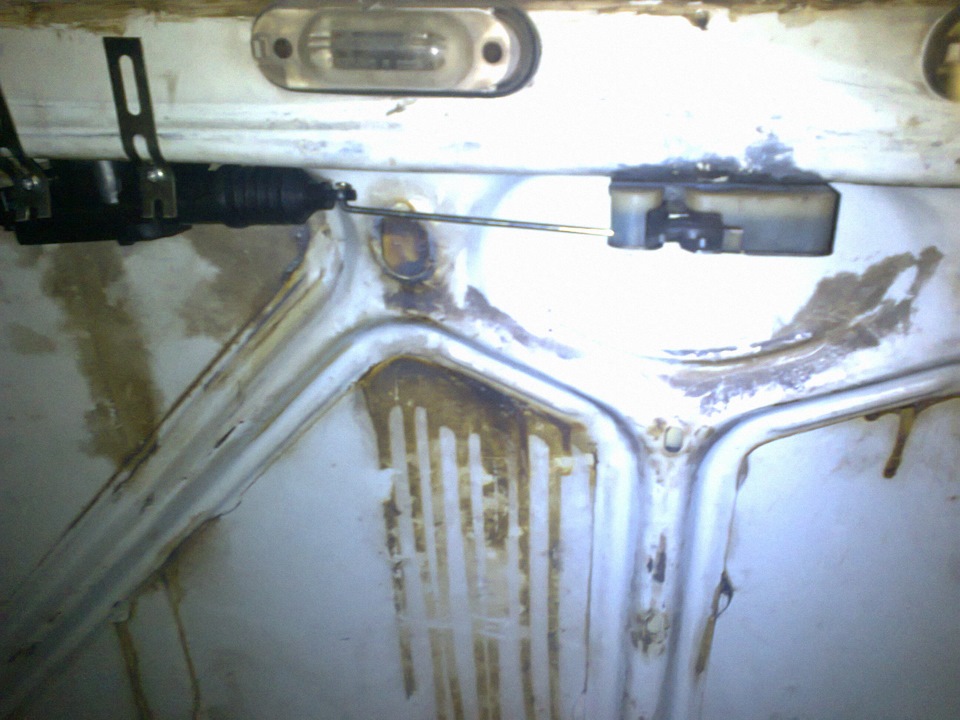

Трохи помудохкався з самим замком тому що тягу я не мігнормально розташувати що б замок клацався, але в результаті всевийшло і тепер все добре працює і тяга не випадає з замка.

що наче схеми підключення, то тут довелося трохи почитати іпоходити по різних форумах і бж передплатників та інших людей ...але все-таки я знайшов правильну схему підключення в одного людинина якого я підписаний точніше його машину, тільки коли підключав топерші два рази спалив активатор т.К я затупив зі схемою підключенняна кнопці, зауважу що схема яку я брав вона правильна просто ятрохи сам затупив)))

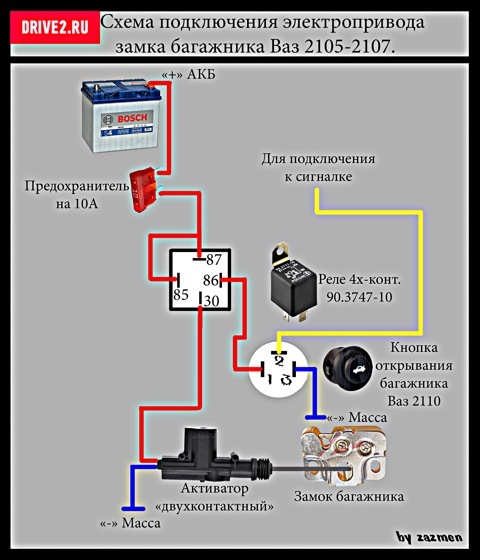

схема підключення

але є одна проблема яка у мене виникла і яку я виправив:це контактина малюнку трохи не збігаються 1- це "+", 2 - "-", 3- "блоксигналізації" але на малюнку не так.
У результаті я все підключив і це видно на відео

<
Я вибачаюся за неякісний запис знімав уже ввечері і не все вдалосясфотографувати. На відео кришка багажника відкривається з брелкасигналізації! Якщо виникнуть питання звертайтеся, буду радийдопомоги. Всім дякую за увагу! )
