Відмінна риса перших ГАЗ 24 - регульоване заднє сидіння, зробленетаким для обладнання на відпочинку рівного спального місця в салоніавто.
Принцип його роботи, а також відмінності від пізніших сидінь, я Вампокажу на прикладі свого автомобіля.
Отже, для того щоб зробити рівне спальне місце, потрібно трохивідсунути назад і підняти задню частину подушки заднього сидіння, атакож підняти його спинку вгору.
>

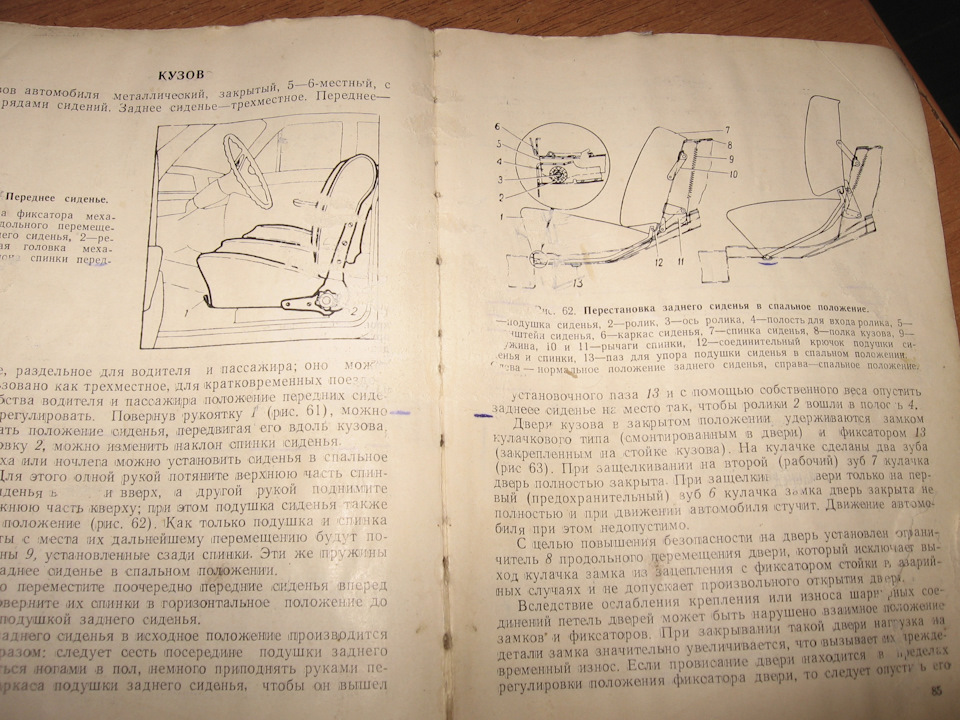

сторінки з рідної інструкції з експлуатації 1970 року (звернітьтакож увагу на регулювання переднього сидіння баранчиком! )

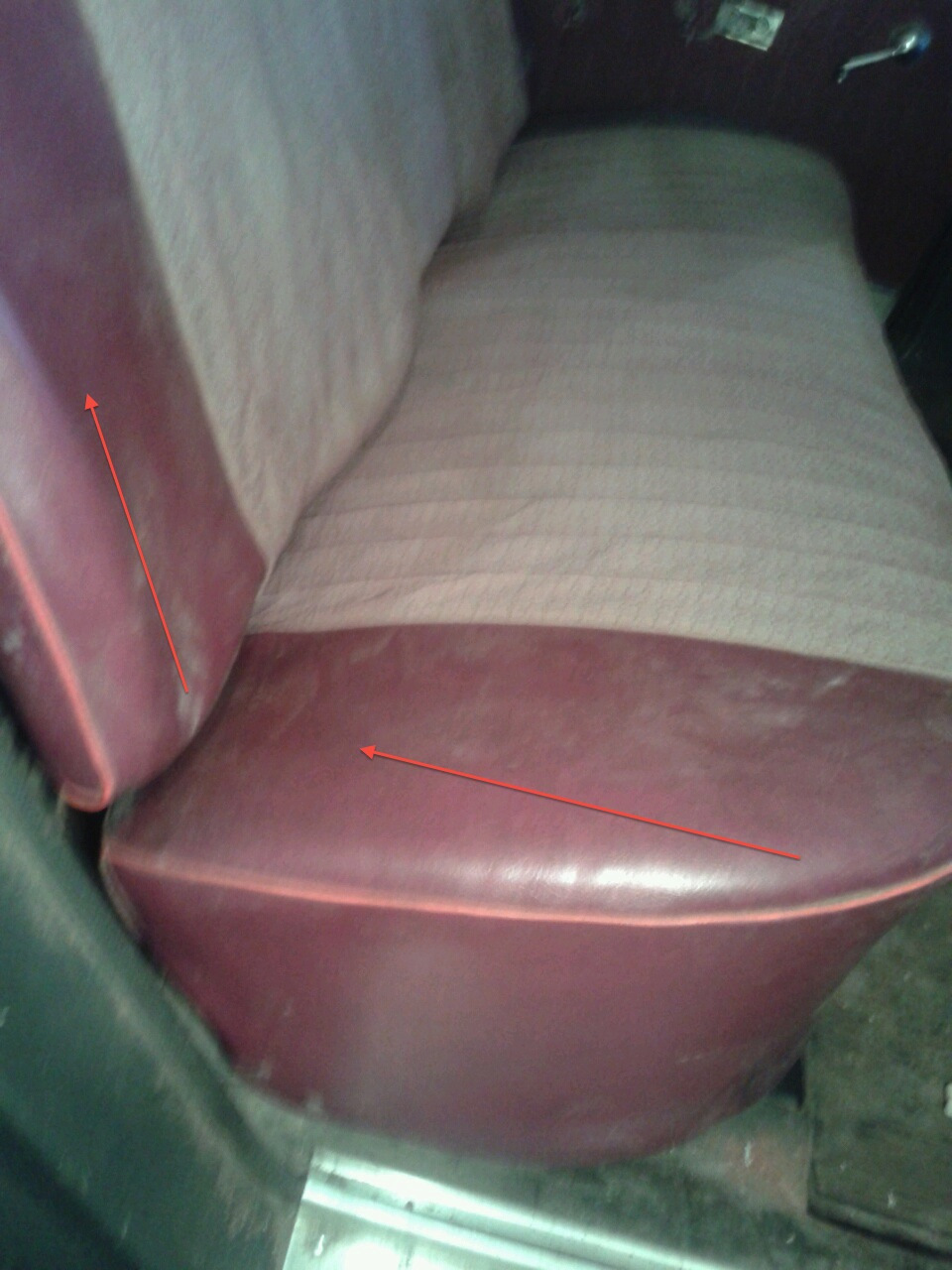

Принцип дії механізму.Напрямок руху показано стрілками

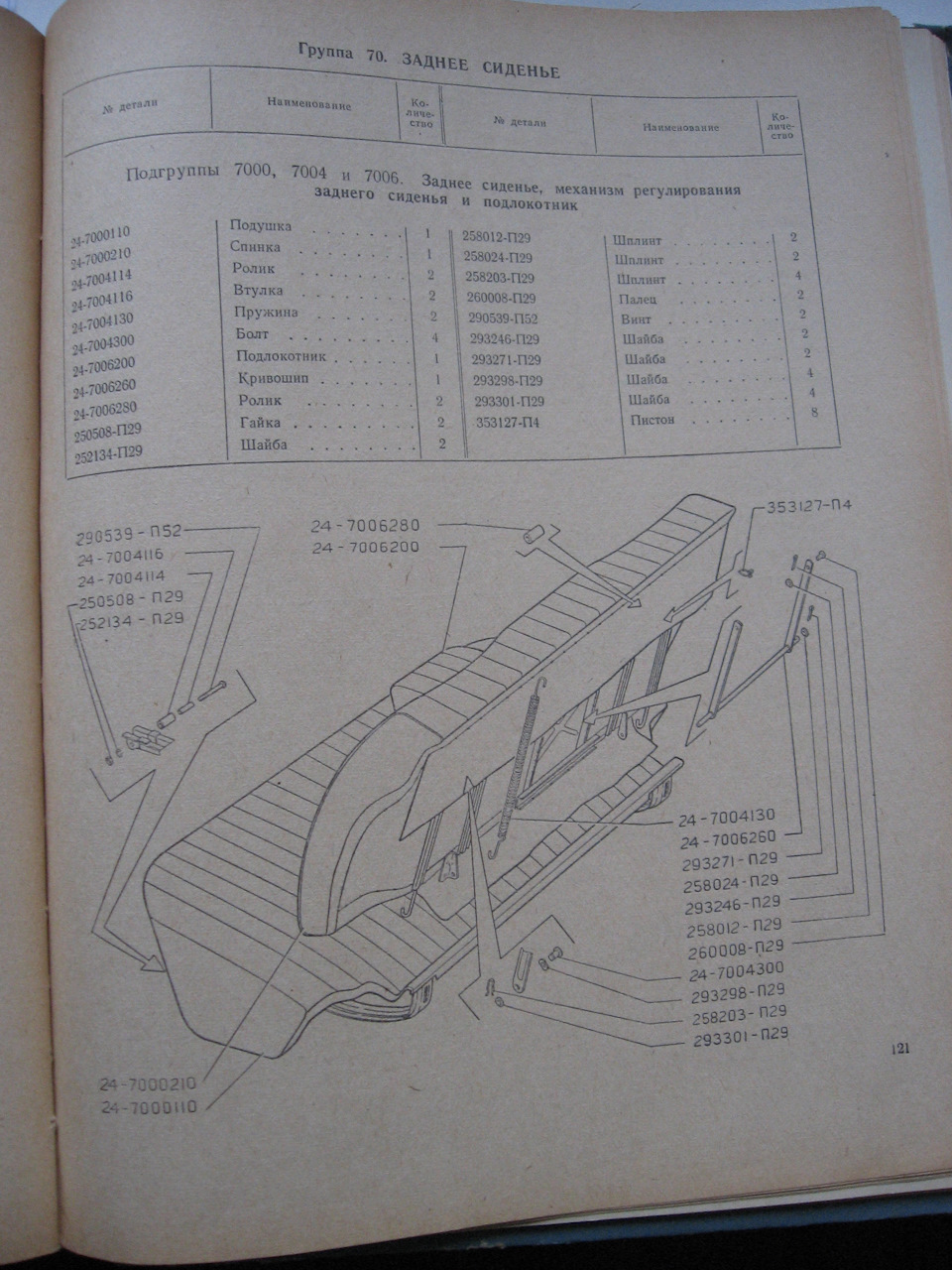

Сторінка з каталогу 1969 року
< p>
Як це працює:

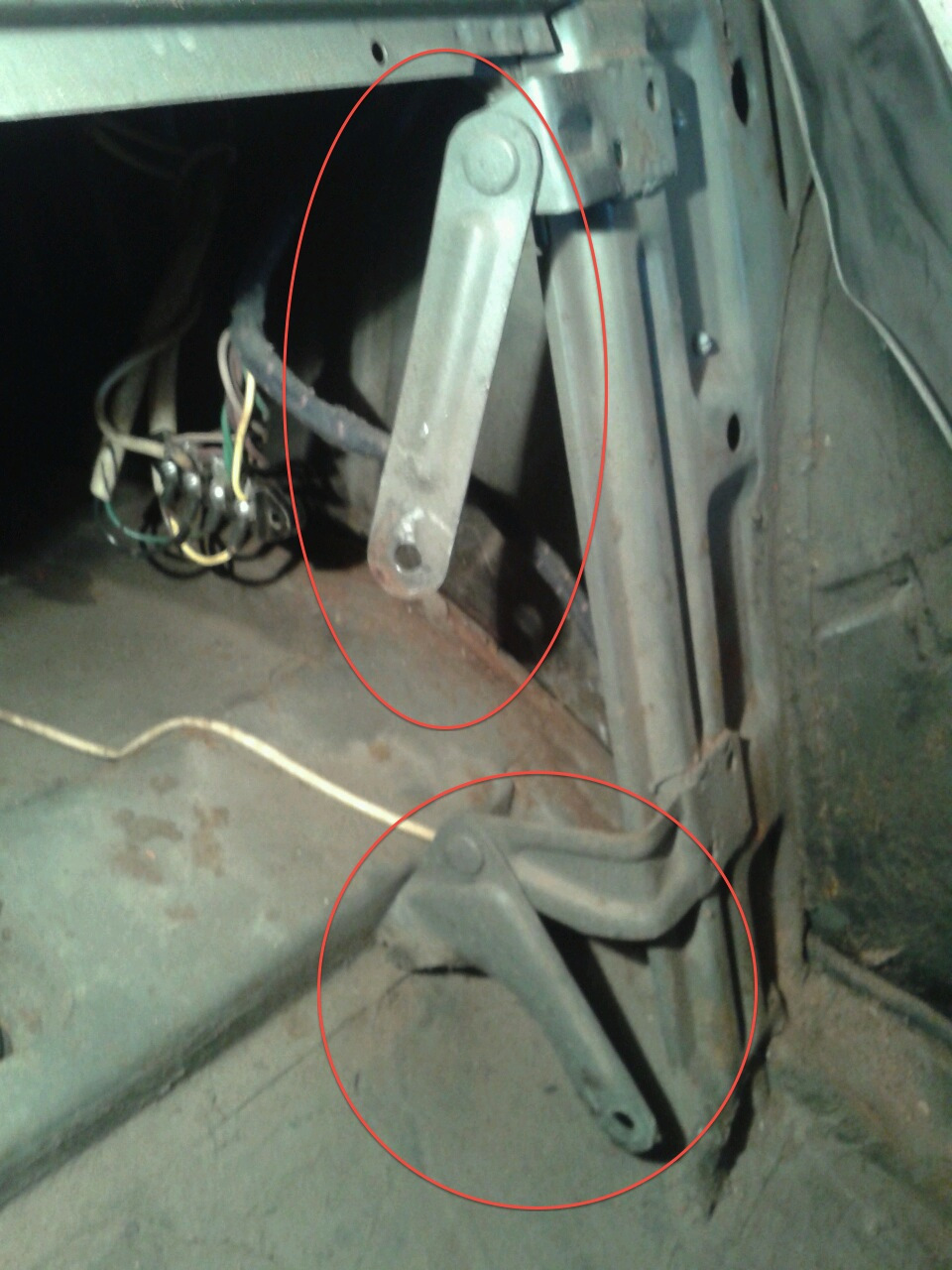

до отвору кузова, що з'єднує салон з багажником, приварені з обохбоків по 2 рухомих кронштейна
кронштейни кріплення спинки

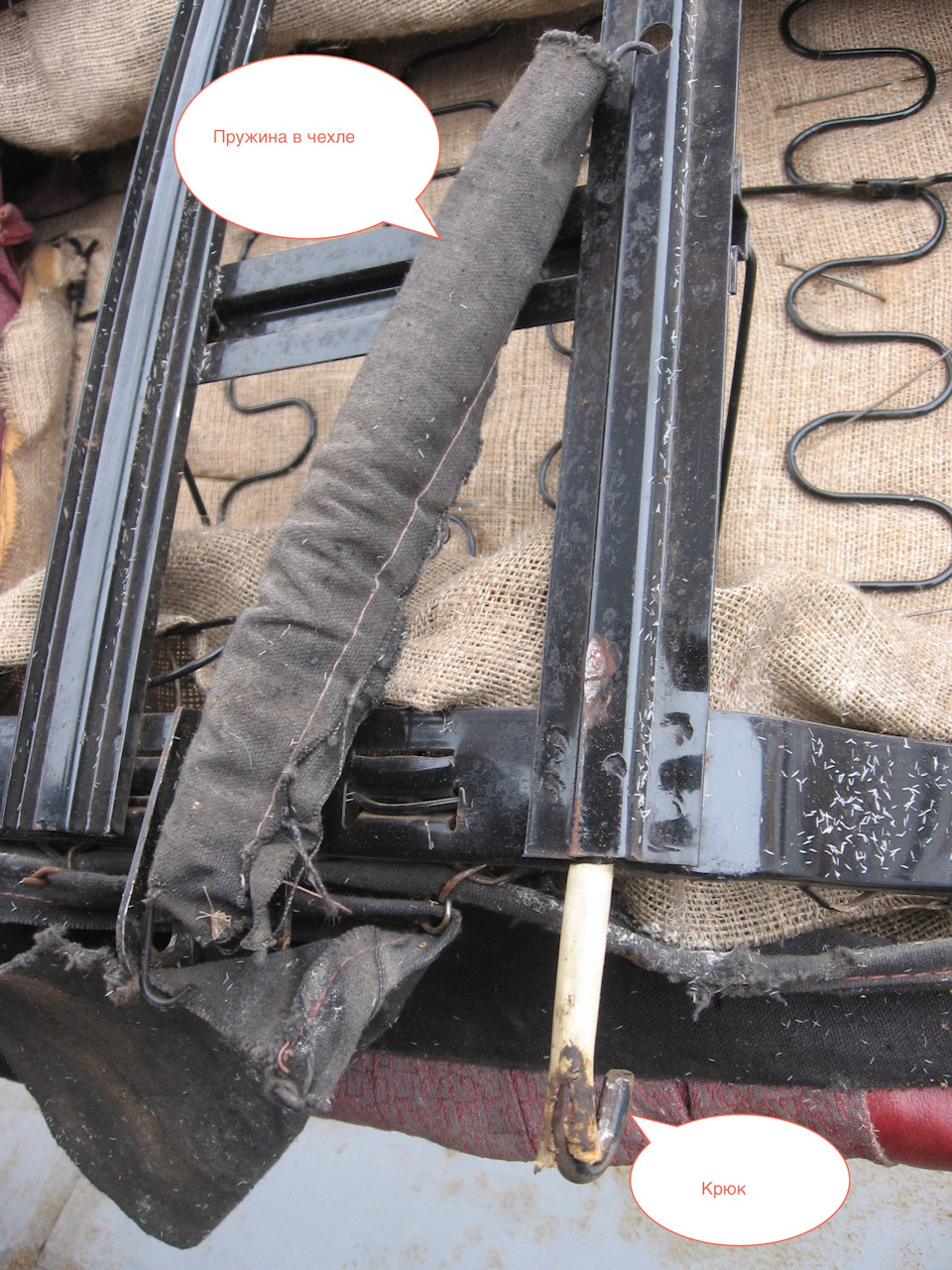

У крайніх верхньому і нижньому положенні спинка фіксується задопомогою двох пружин (24-7004130) Задня спинка
спинка та подушка з'єднані один з одним за допомогою двох гаків.При переміщенні спинки у верхнє положення подушка переміщаєтьсяназад, а її задня частина піднімається за допомогою гаків вгору.Передня частина подушки має два ролики, які в нижньому положенніспинки фіксуються в спеціальних пазах на кузові автомобіля.
Сподіваюся, дана інформація стане в нагоді, якщо якась частина зцих деталей у Вас відсутня через "модернізації" попередніхгосподарів.
