Заміна радіатора печі Джампі, Скудо

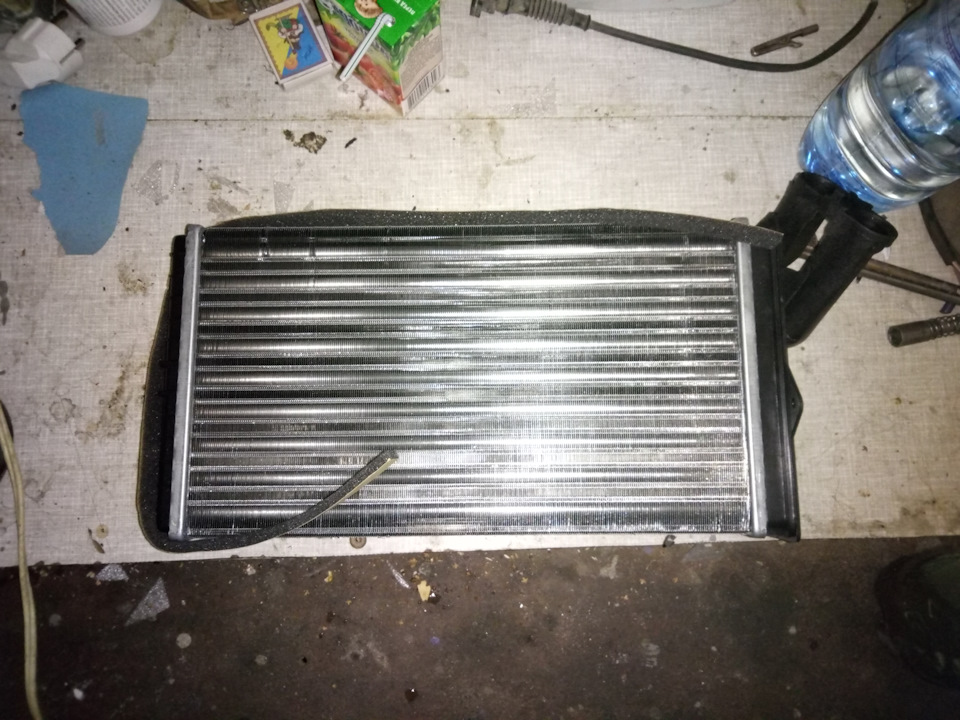

радіатор фірми Thermotec

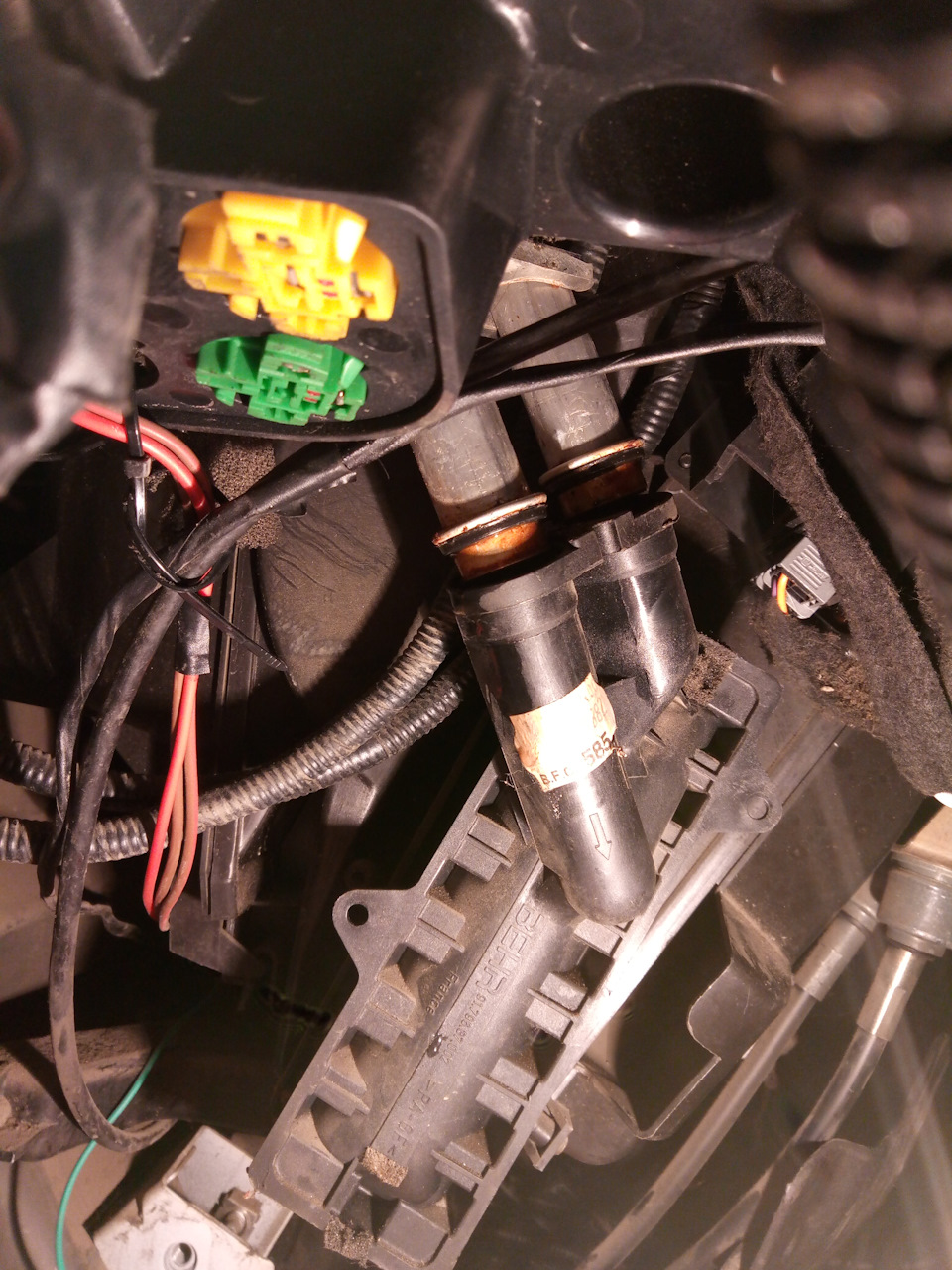

витягуємо радіатор трохи на себе і штовхаємо трубки вгору.

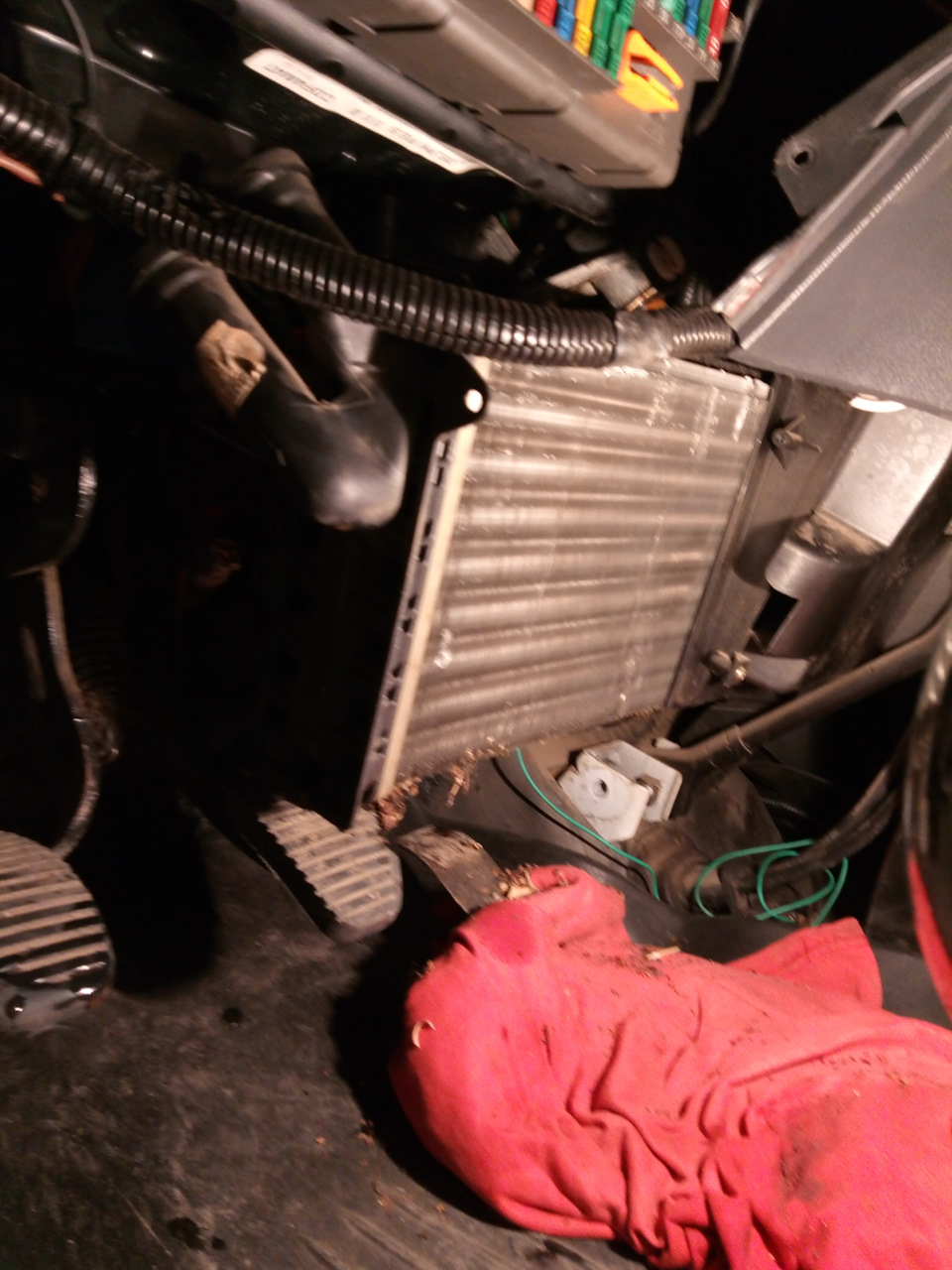

витягуємо вздовж лінії ніші печі

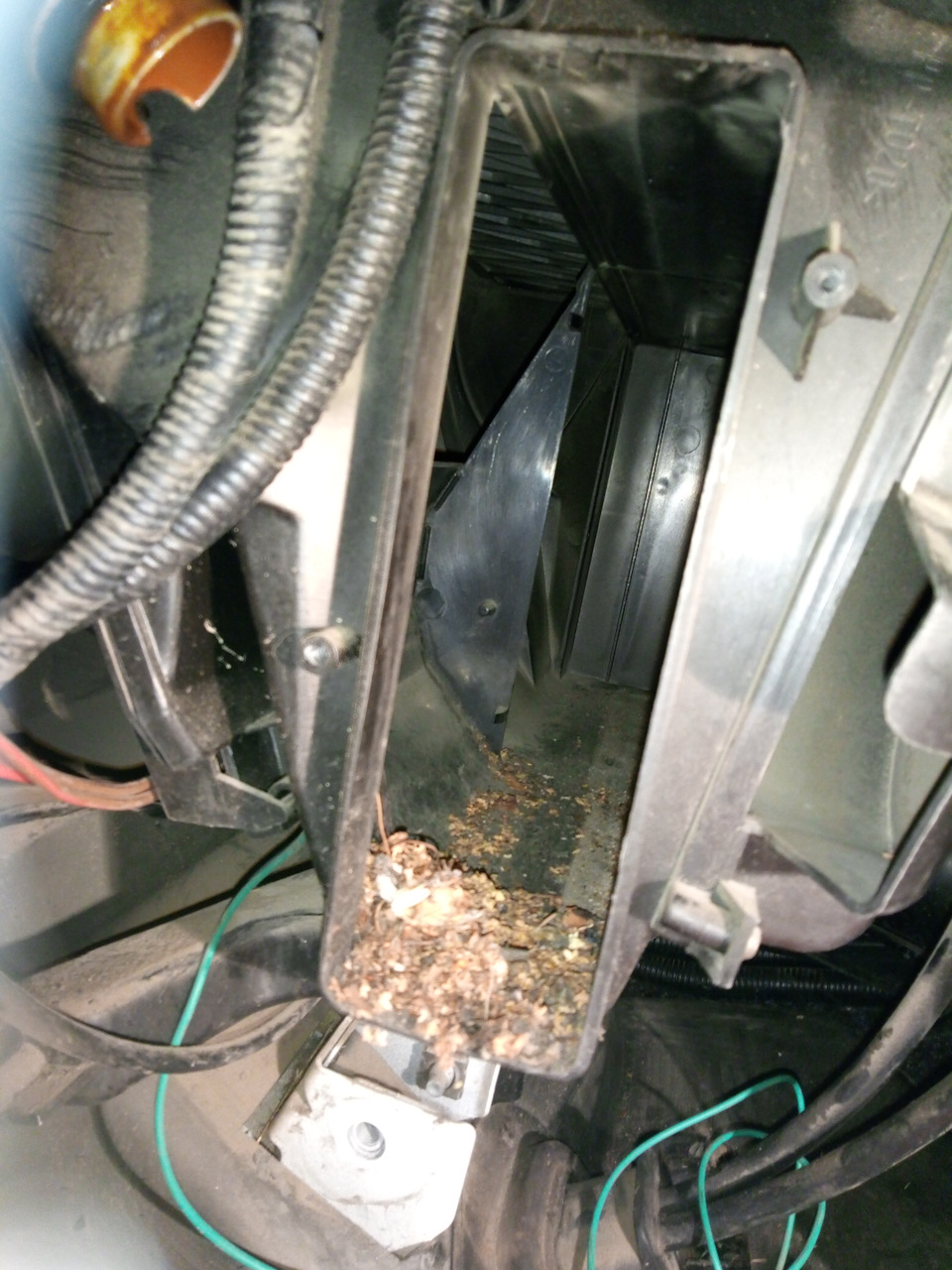

сухе лайно в печі… немає фільтрів.

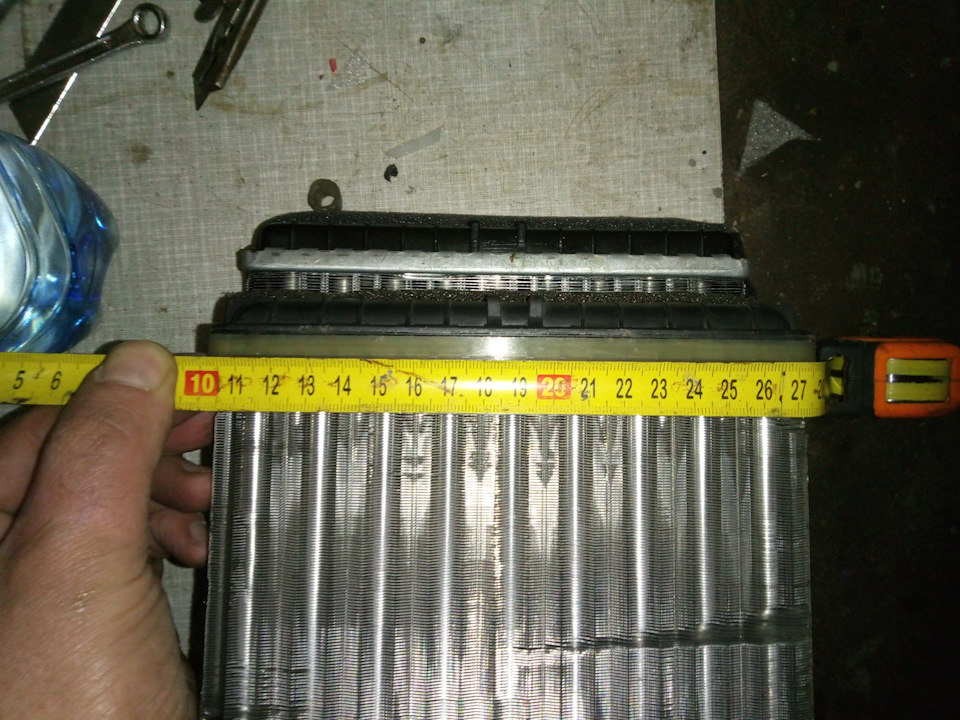

оригінал 17.5см
аналог 18см.
притягування притискної пластини, напрямний штирьок повинен чіткопотрапити в вушко на пластині, інакше кирдик — не ляже.
контролька
щілина — сифон… трохи підсрали з розмірами. Знову самостійнийремонт і знову мало інформації, детальної з нюансами... Отже, знастанням холодів ще більше відчув недостатню віддачу тепларадіатором пічки Купив радіатор пічки за 415 грн.Thermotec і взявсяміняти.
робити в теплі в гаражі - без повного зливу Антифризу і без зняттязахисту з низу.Це я зробив - одягнувши трубку на зливний кранрадіатора і засунувши другий кінець в 5л банку, яку розташував міжбампером і підкрилком.Сточив 4.5л. > 2. Для нормальноговитягування печі, не обов'язково відкручувати і знімати всю нижнюпанель торпеди, достатньо відкинути всю ліву панель і відкрутитинижній гвинт і кілька верхніх і відвести її на 5-7 см. Зверхупотрібен доступ до гвинтів стійок.
3. Щоб безпечно витягнути радіатор треба зняти 2 трубки - стійки, одна крива від корпусу важеля КПП - до другої стійки, друга йде відпідлоги до корпусу під кермового каркаса. Ключ на 13, відвівшикожух нижньої частини панелі – всюди доступ з'являється. Нижнійфартух грубки теж знімаємо, кріпиться тільки на 2х саморізах підсамою перегородкою моторного відсіку.
4. Отримавши повний доступ до трубок пічки, приступаємо -викручуємо ключиком/зірочкою ts20 - болт, що притягує притискнупластину. Викручуємо тим же ключиком 2 гвинти, що притискають самрадіатор до корпусу пічки. А тепер нюанси… Трубки короткі, входятьу грубку на 1см. Нижче припливу, під ним гумові кільця сальники ...Для Висмикування - в жодному разі не можна колупати, підсмаковувативикруткою. Достатньо засунути дві руки під торпеду, схопитися заалюмінієві трубки і підсмикуючи їх верх — витягнути з печі, радіатор при цьому виповзе на 2-3см із корпусу печі.
5. Відводимо трохи нагору алюмінієві трубки, рідини витекло трохи, 200 грам. І то при першому смиканні — гарним цівком у банку.Радіатор витягуємо аж під рульову колонку і повністю вивільняючи зніші, у такому положенні виводимо із салону, в ньому рідина…
6. І тут починаються приколи гірше ... Радіатор в комплекті мавнедостатню довжину ущільнювач, фіг з ним. Приклеїв свій. Але, вотвір печі він не заліз ... Переміряв висоту радіатора, виявився на5 мм більше! Піпець. Конструкція від рідної відрізняється і маємасивну алюмінієву бічну обойму. Зрізав на ребрах приклеєнийущільнювач, усі поверхні промазав солідолом... І дуже акуратновпхнув його на штатне місце. Скажу Вамофігел від нахабствавиробників аналогів, чи то Поляков чи Китайців — не зрозумію якможна так не дотримуватись розмірів… Молотком стукати нерекомендую, м'яким кулаком… і радіатор майже заліз, залишилося 2мм. Через які трохи сифонить. Тварини…
7. Складання, гребаний радіатор має трохи більше розміру напрямнийштир, який центрує притискну пластину з верху. Після 2х спробпритиснути, знову пластину підняв і надфілем трохи сточив його збоку перегородки та розширив отвір у пластині, воно погано видно тазнаходиться з боку печі. Тому наполегливо рекомендую переконатися, що пластина ідеально рівно лягла на припливи алюмінієвих трубок ігвинт яким ви з низу вгору притягуєте її - не пішов навскіс. Потімвже справа техніки і терпіння, спочатку притиснув — закрутившигвинт, залив антифриз і побачивши що сочиться і бульбашитьсярідина, що витікає, почав дотягувати притискну пластину, при цьомурекомендую при кожній прокрутці ключа — лівою рукою, під торпедою —посмикувати і натягувати на піч алюмінієві магістралі . Обтискатипоки що повністю не сховаються в грубці зазори з сальниками іприпливи магістралей упруться в грубку.
Як би все… Звичайно з оригіналом проблем при впихуванні не буде, але по притиску пластини та алгоритму дій в цілому, все залишаєтьсятак а… Усім Успіхів. Стрімко, але самому також можна…
п.С. Спробував продути новий радіатор — легко… знятий — дуже слабопродувається, аж очі вилазять, десь на 15% від нового. Запустивдвигун - і О Чудо. Те чого раніше і близько не було, тепле повітряпри 60град. Двигуна. Тож будь-кому того вартувало.
