Вирішив розповісти про свій газовий балон, а вірніше про те, як явирішив питання про показання рівня газу на штатний покажчик рівнябензину на панелі приладів.

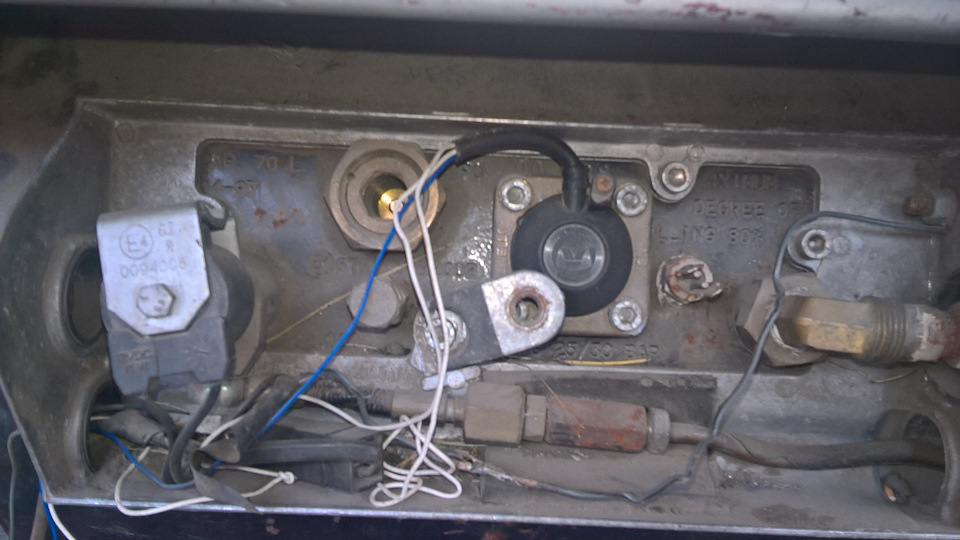

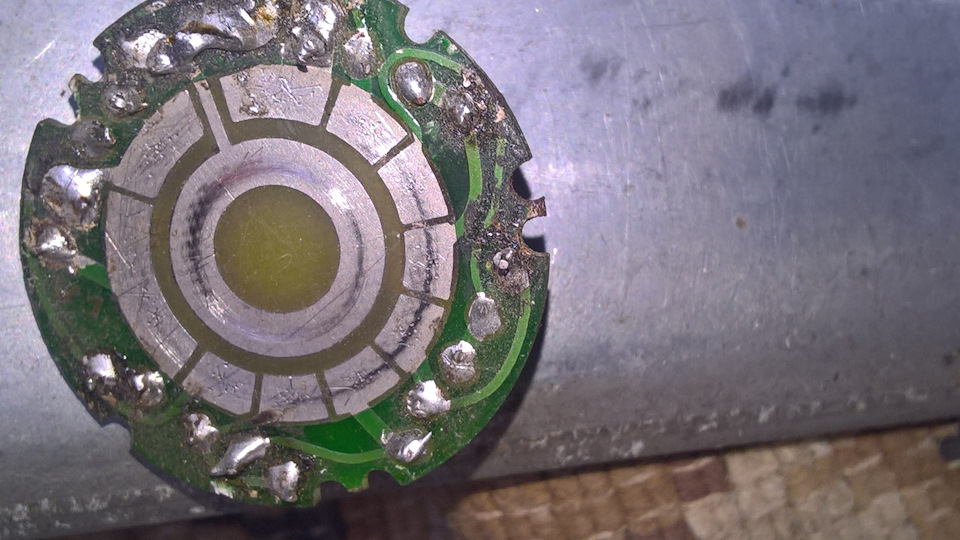

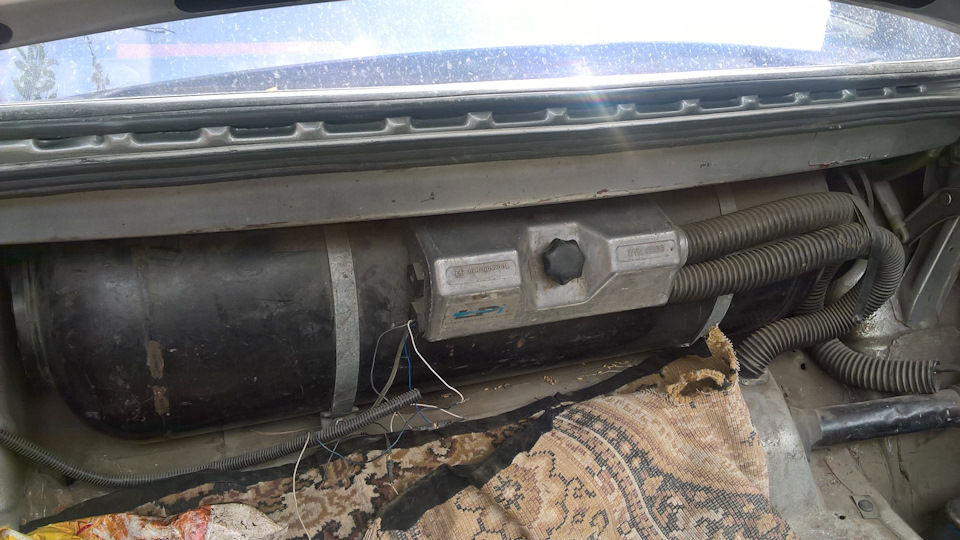

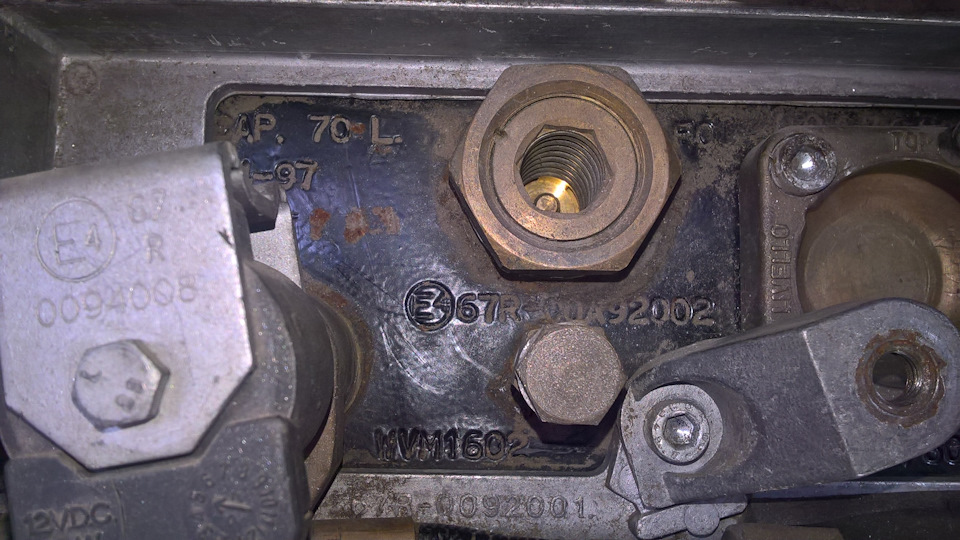

ось такий стоїть газовий балон у багажнику моєї машини, вірніше япридбав її з ним під кришкою ось такий вид — видно електромагнітнийвитратний клапан і датчик рівня газу ємність 70 л датчик рівня газубез кришки усередині ось така плата
і на ній резистори
ну і бігунок

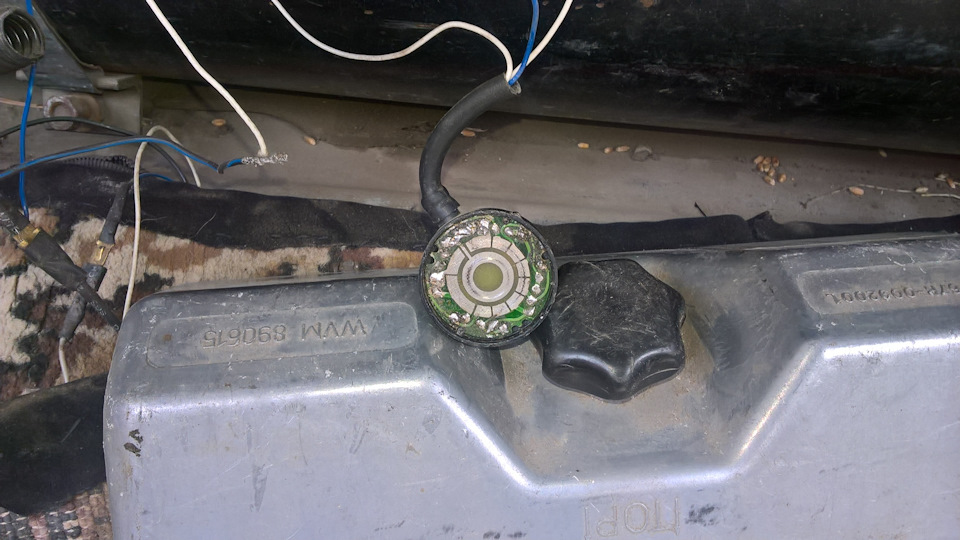

Датчик був не підключений нікуди і в не робочому стані всірезистори на платі були чорні і я досить на довго закинув його алероздумував що потрібно зробити щоб він показував рівень газу.Спершуя помістив бігунок з нижньою частиною корпусу на балон і він доситьстійко стояв без будь-якого кріплення і провертався в мірунаповнення або спустошення балона. Він провертається протигодинникової стрілки якщо хтось не знає нагадаю що поворот бігункийде за рахунок сили магніту на поплавці рівня газу. Однанезручність була контролювати рівень це відкривати багажник ідивитися на бігунок. На платі було кілька резисторів і майже всібили згорілі мабуть від неправильного підключення. Мій задумполягав у тому щоб підібрати ланцюжок резисторів за величиною, щодорівнює опору датчика бензину при порожньому баку. Виконати цеособливих труднощів не уявляло і тепер у мене на панелі приладівзавжди видно рівень газу. Точність показань приблизно як і убензинового датчика Покази приладу на 10 літрів Покази рівня наштатному приладі не сплутайте з економетром на додатковій панелі.> Запчастини на фото:R0605
