Добрий вечірок, панове.
Давно хотів пересвітити приладку, бо рідні лампочки горілитьмяно.
Поїхав у магазин купив світлодіоди (їх потрібно 8 маленькихбезцокольних і 5 великих з цоколем BA9S)

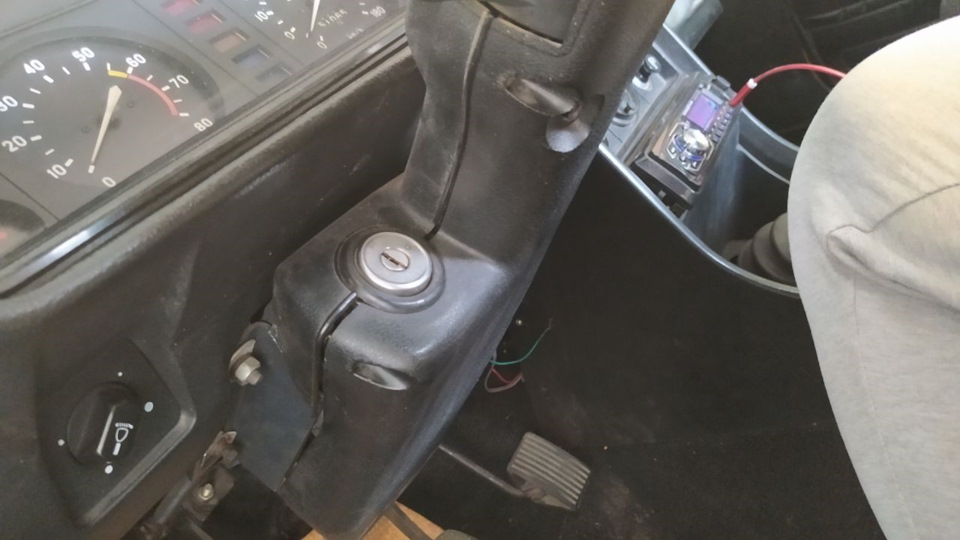

Щоб без проблем дістати приладку для початку потрібно розкрутити ізняти підрульовий пластиковий кожух. Ущільнювальне кільце)

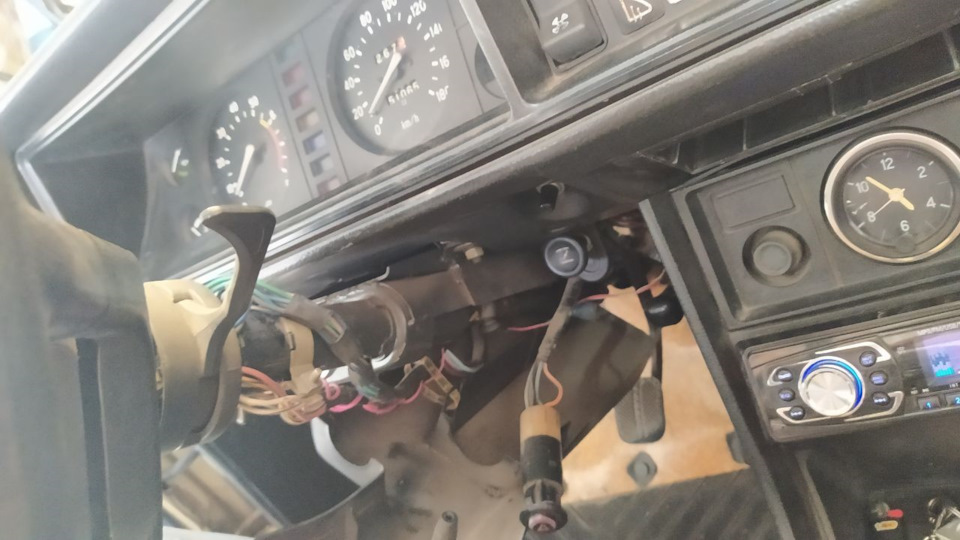

Готово

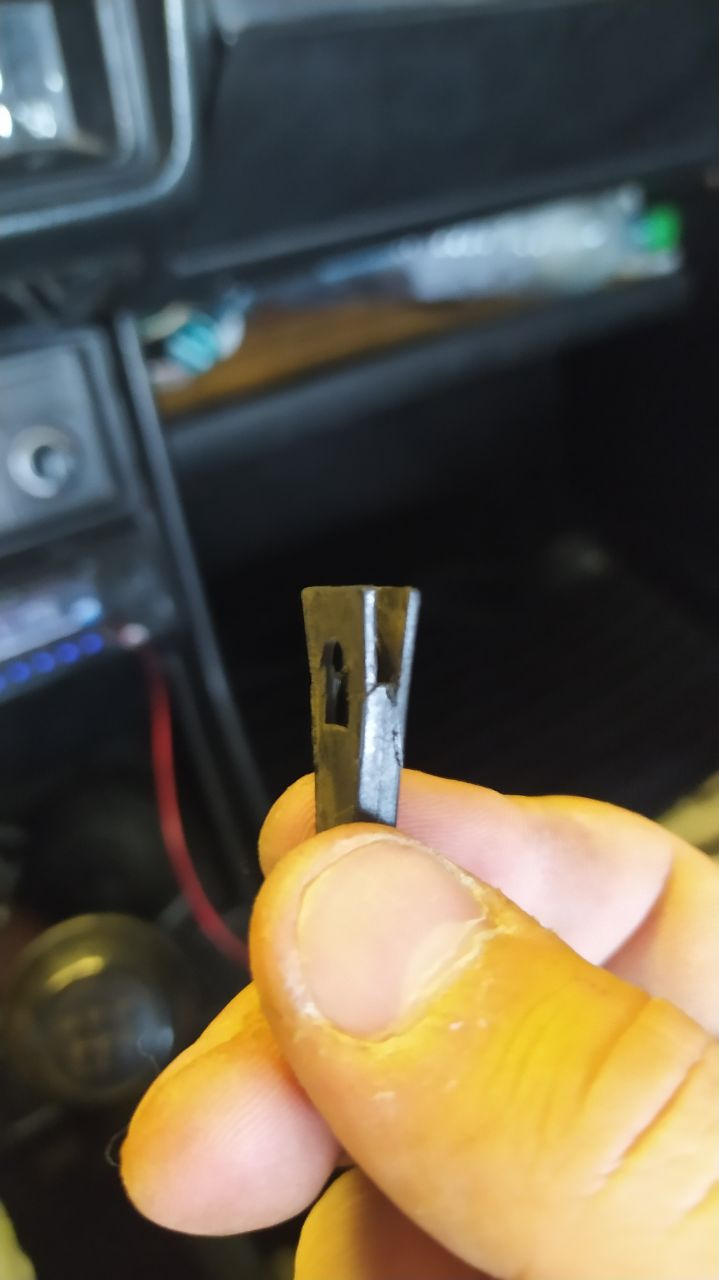

Далі необхідно зняти пластикові накладки на важелях управліннязаслінками пічки.
Ось так вони виглядають

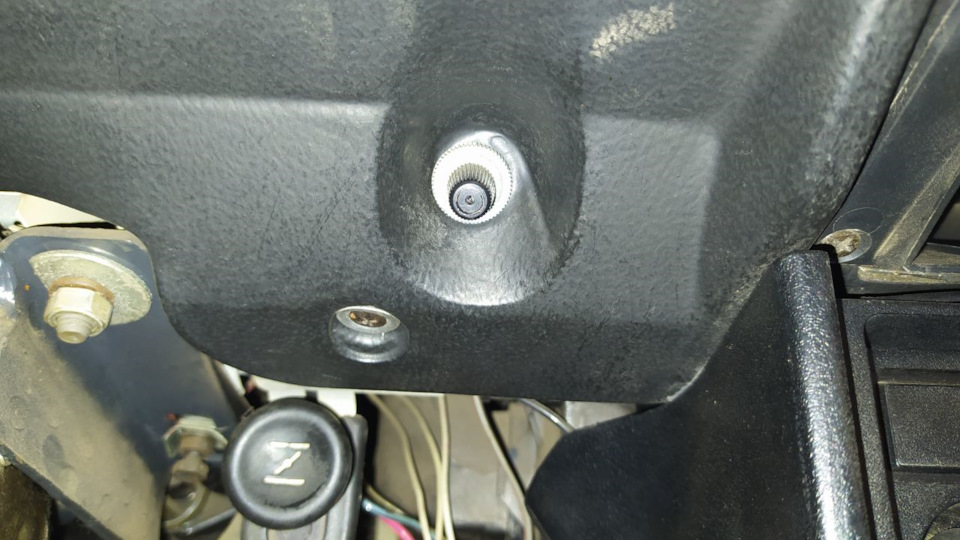

Наступній потрібно відкрутити рукоятку скидання денногопробігу.
Ось цю

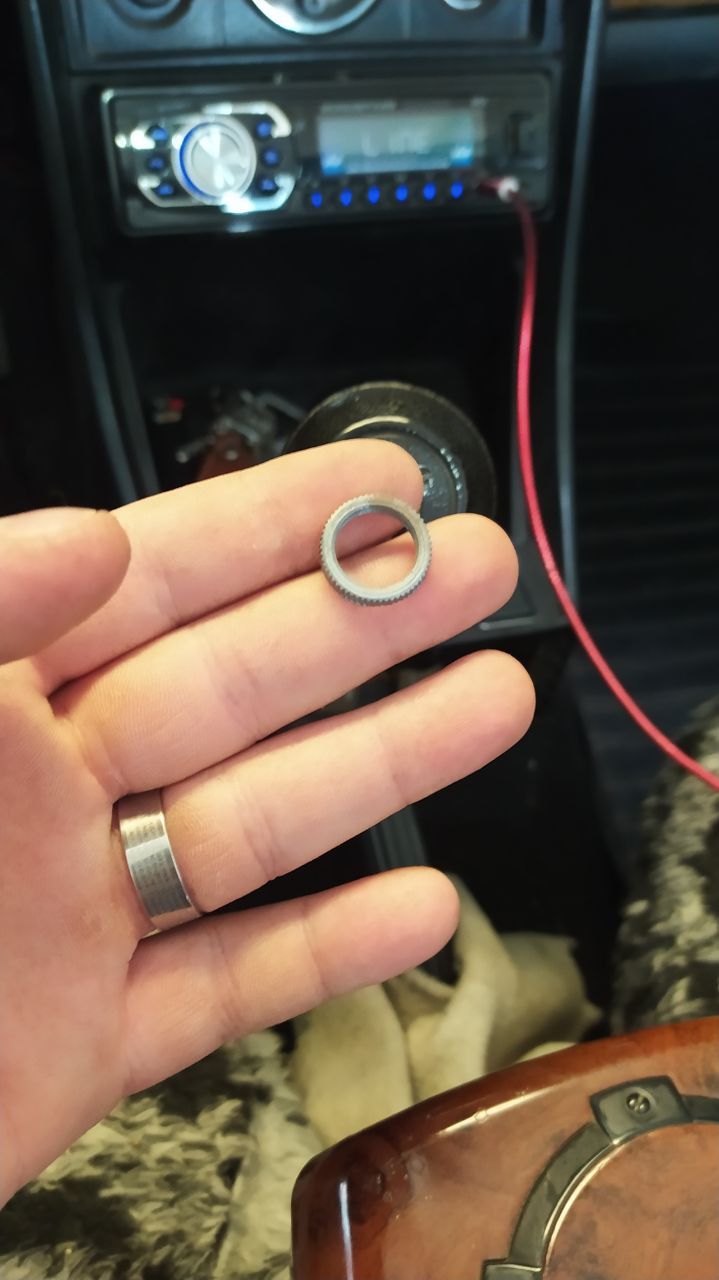

На ній є тонка гайка, яка легко скручується руками.
Заглушку підтягуємо викруткою і викручуємо верхній гвинт
Підчіпаємо і виймаємо вимикач пічки, від'єднуємо від ньогодроти.
>
Далі з правого боку все тієї ж плоскою викруткою підтягуємо рамкуприладки та грубки, трохи витягаємо її. Вставляємо руку під неї інавпомацки відключаємо найближчу клемну колодку, відкручуємо тросспідометра, відключаємо другу колодку, ще трохи виймаємо модуль зпосадкового місця, і в найдальшій частині від'єднуємо третюколодку.
>
Далі спокійно по порядку вилучаємо патрони з приладки, міняємо вних лампочки на діоди і вставляємо назад. Виявлення поганогоконтакту вже після встановлення приладки на місце раджу взяти 2дроти і почергово подати з їх допомогою харчування на КОНТАКТНІМАЙДАНЧИКИ ПЛАТИ (не на контакти самого патрона) по черзі на кожнійлампі, і якщо вона не горить - спробувати підігнути контакти іпочистити дрібний наждач.
Власне ось і все, контакт на всіх лампах перевірений, можна збиратиназад у тій же послідовності.
А ось вам готовий результат
Без спалаху
Зі спалахом
Коментарі7
Головне не міняти лампу індикації акумулятора на світлодіодну. Якщо вже змінив - розбирай і став звичайну)
А чому?
бо через цю лампочку йде напруга на обмотку збудження генератора. Якщо ця лампочка не задіяна або стоїть світлодіод, то генератор заряджатиме тільки після розгазовування (якщо вийде на режим самозбудження), або не працюватиме зовсім.
Ну ось у мене вона виходить незадіяна. Але зарядка йде нормально.
після того як запускаєш двигун, відразу на ХХ стрілка зарядки в зеленій зоні? Або після перегазовки?Якщо все нормально, тоді забий )
Одразу в зеленій. Так що забиваю. Хоча, звичайно, харчування на лампу подумую повернути. А ну як ремінь обірве на генераторі, а я і знати не буду.
Я то її поміняв, але вона в мене чомусь зовсім не підключена. На клемну колодку не приходить плюс цієї лампочки. Довго морочився намагаючись зрозуміти чому не горить, а потім подивився на платі 7 пінів з 8, а з коми тільки 6 приходить. .
