Але ось недавно купив іншу приладку разом з цим дисплеєм і вирішиввідновити цю систему.

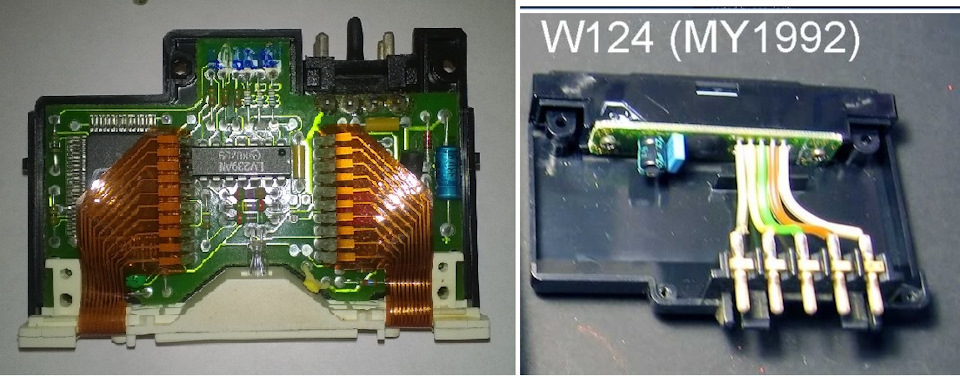

До слова приладка та дисплей були рестайлові, тому довелосяперепідключати дроти з 4-контактного штекера на 5-контактний .

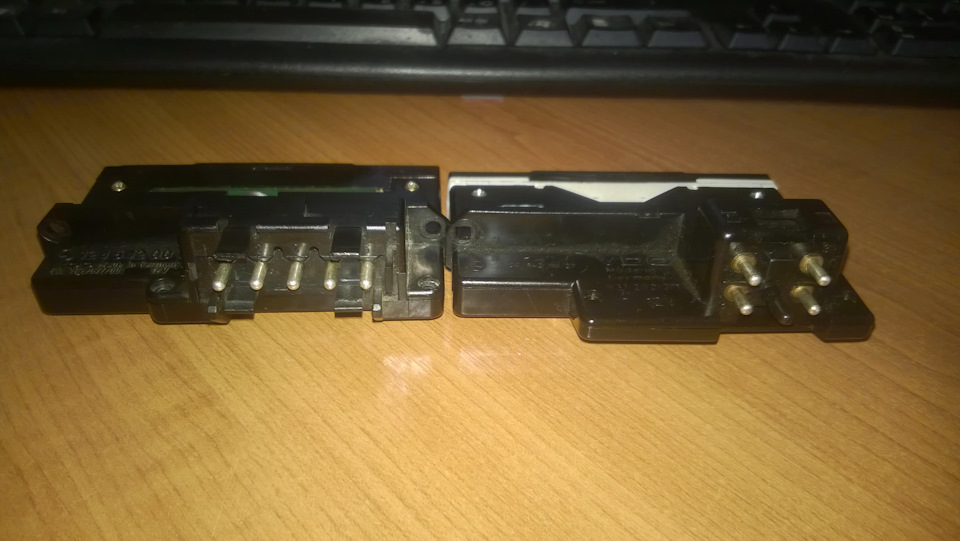

Дело рідний дорестайл, ліворуч рестайловий
Також пізніше виявилося, що рідний датчик вже пішов на пенсію івідмовився працювати, тому був придбаний аналог від ВАЗу./87 р. Наприладки вже почали встановлюватися датчики Холла, до якихпідключалися дисплеї для коригування показань температури на ходу, що викликало появу дисплеїв на 5 контактів.

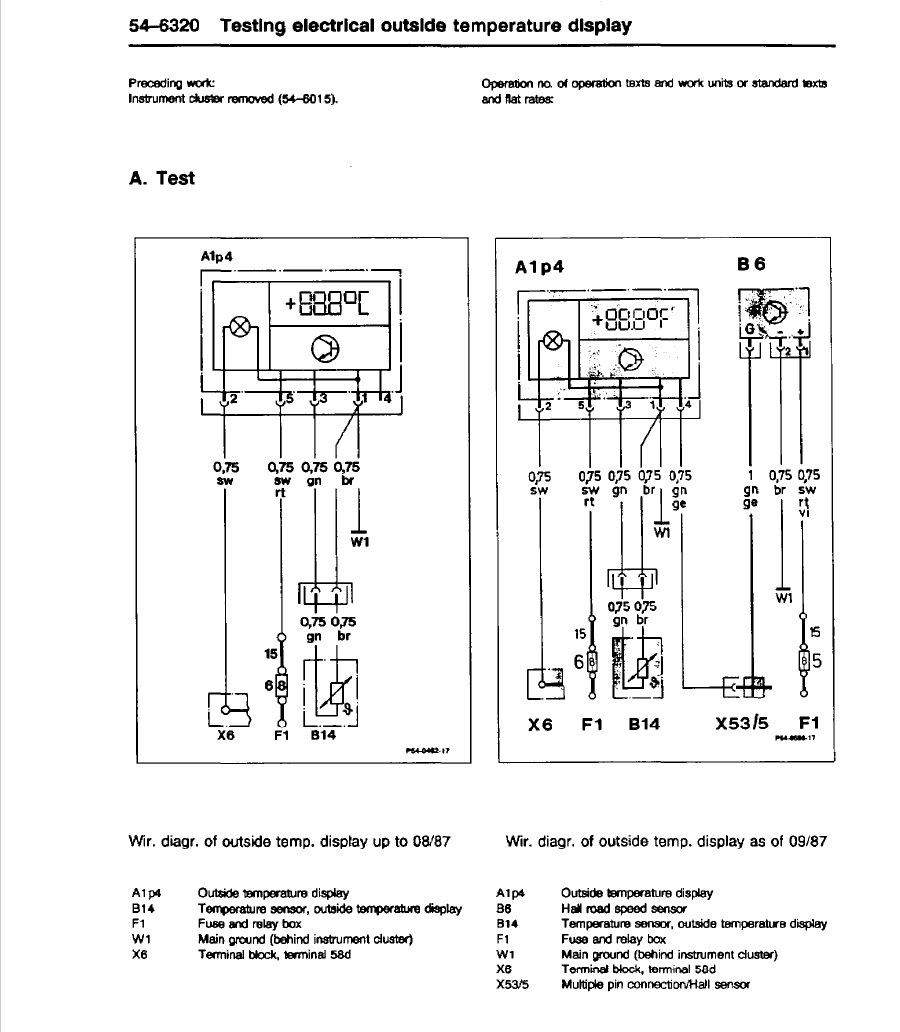

Далі підключаємо проводку згідно з розпинуванням дисплея.
Так як ми не підключаємо датчик Холла, то 4-й контакт залишаємопорожнім.
>

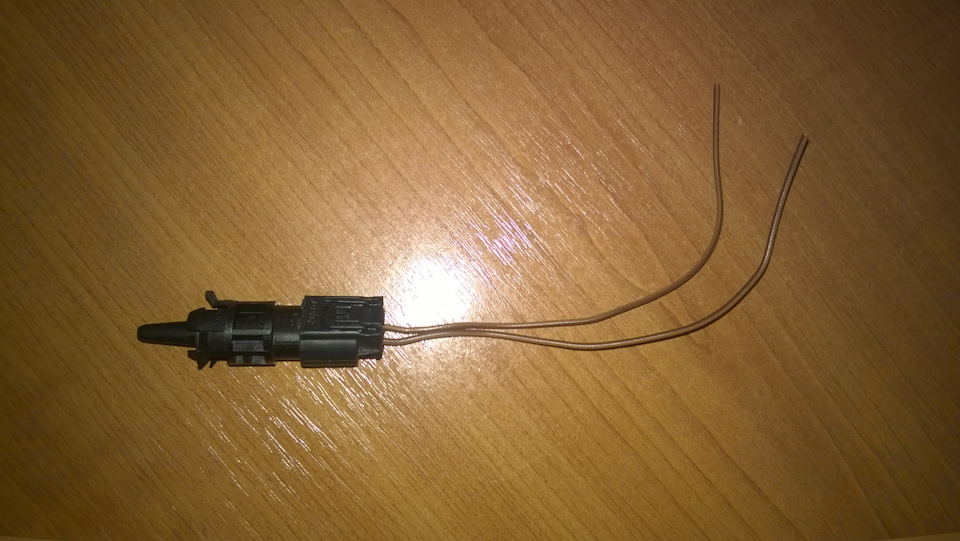

Приєднуємо новий датчик замість рідного
Для герметичності одягнув його в термоусадку

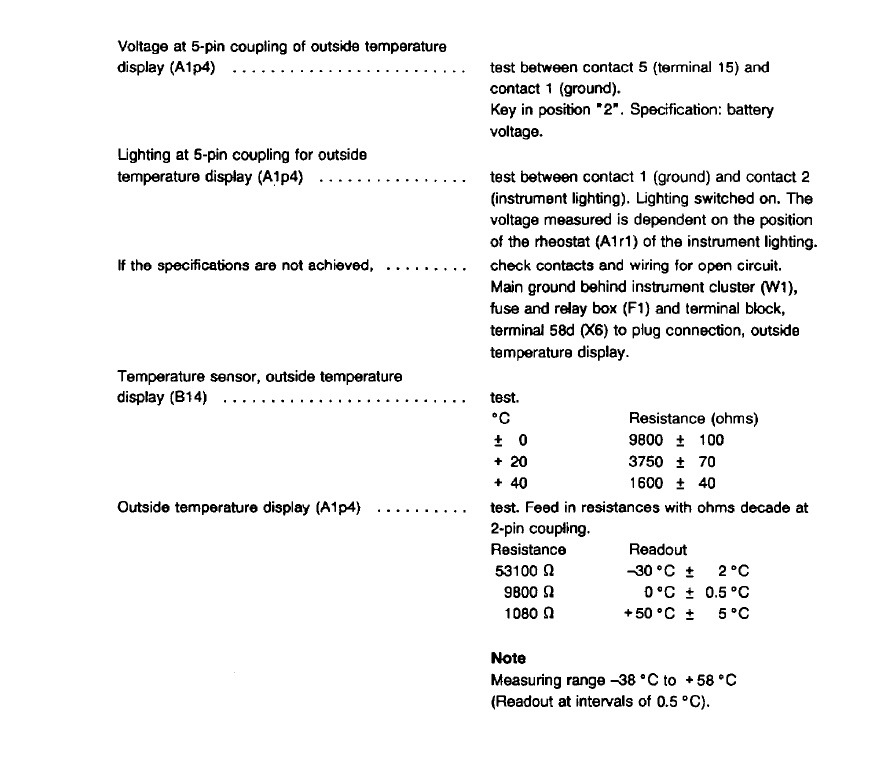

Прикріпив датчик до підсилювача бампера, так щоб він "дихав" свіжимповітрям =) Повертаємо ключ і вуаля! Все працює! Показання завищенів порівнянні зі звичайним ртутним термометром на 0, 5С, як ідопускається згідно з книжкою.
Тепер насолоджуємося роботою цього дива -девайсу =)






Коментарі13
Корисний піст, дякую!
теж хочу встановити цю опцію, на моєму немає ні датчика ні показника одне порожнє віконце під показник температури в панелі приладів, а ось обрізані проводи під капотом є
Тоді це не проблема. Навіть якщо проводки немає, то нічого складного її самому зробити, коли є схеми.
Так само робив. Але про датчик від тазика ми ж нікому не повинні говорити. Тільки оригінал))
Також змінював датчик. Тільки замість ВАЗовського поставив від W210.
можна але треба бажання і час купити на розбиранні, а гроші і функціонал той же)) Можливо колись заморочусь, і поставлю під номер
Бачив десь фото на моделі з потужним мотором стоїть 2 датчики і перемикач на панелі в яку вставляється переклюк світла. 1 температура за бортом. 2 температура масла. Хочу так зробити може хто нитка поділитися фото або схемою? 2 значні, а температура ...
це треба вже зовсім іншу мікросхему та екранчик, ця показує макс +58
А так хотілося!
залишилося і мені знайти ВАЗівський датчик і буду з опцією робочої...
на ринку має бути валом))))
Найдивніше що в нашому містечку, шукав де привіз авто запчастин. уточнили до чого буду підключати датчик, сказали від ВАЗа ніяк не підходить, ти що? від ВАЗа повинен підійти 100% так як читав у багатьох тут)))
нууу їхня справа продати своє і те, що дорожче)))) підійде будь-який датчик - фізика то одна)
