Вирішив зібрати собі подовжувач поворотів.
Бо приєднується він до контактів аварійки і знімати накладкумагнітоли все одно доведеться, вирішив заодно вже і світлодіодиквмастрячить.

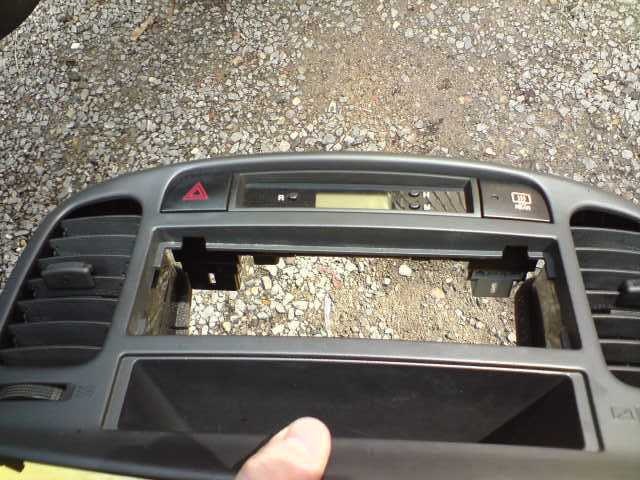

(у мене яскравість підсвічування регулюється автоматично і кнопкааварійки світить тьмяніше по відношенню до всіх інших "світлячок")Отже, зняли накладку магнітоли
/p>
Відкрутили зсередини пару шурупів, що тримають блок кнопок ігодинник.
Відстебнули сам блок.
> Виштовхнули кнопку аварійки (вона тримається на пластиковихлапках)
Ось вона, кнопочка!

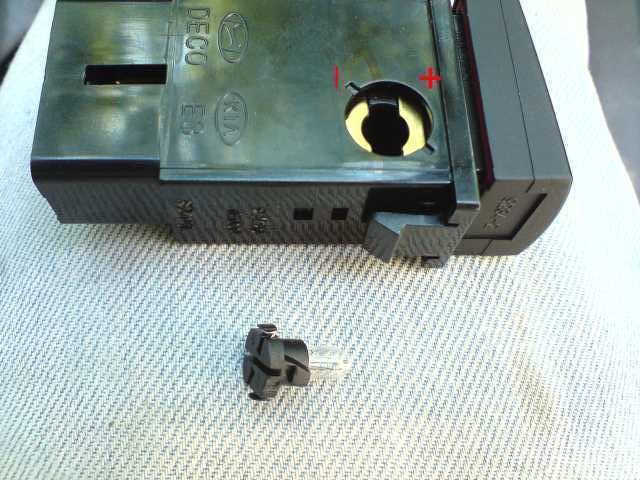

Тестером подзвонив полярність контактів лампочки на самій кнопці —плюс ближче до краю самої кнопки (клавіші), мінус ближче дороз'єму. Це нам знадобиться при підключенні світлодіода.

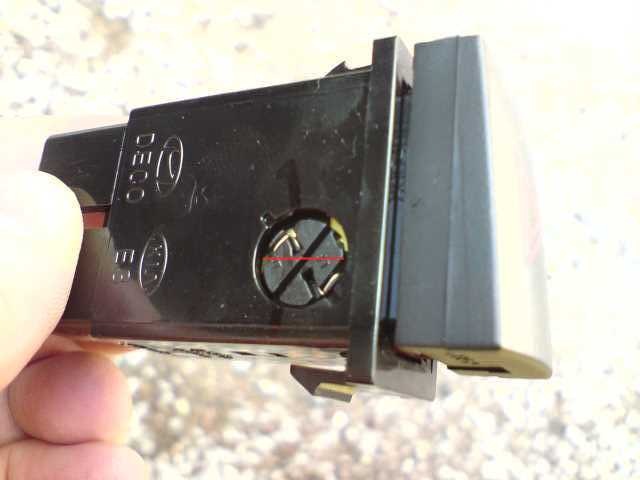

Вставив назад патрончик лампочки, закрутив до упору, маркером наньому провів межу вздовж осі кнопки, щоб знати, як зорієнтуватисвітлодіод.

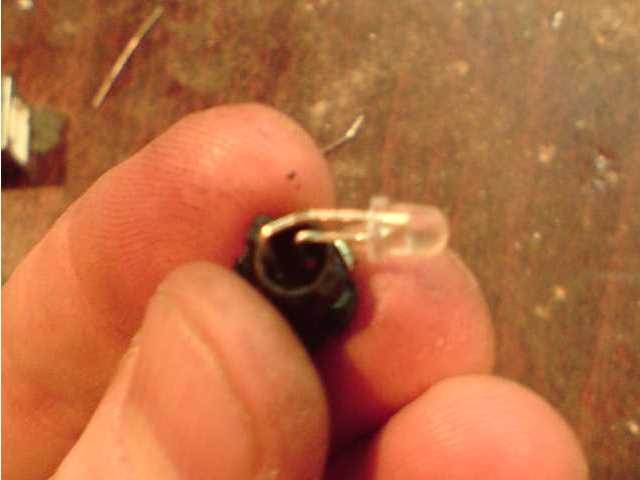

Дістаємо назад патрончик з лампою, вилучаємо саму лампувставляємо світлодіод (його ноги треба вигнути під 90 градусів, причому так, щоб ноги розташовувалися не поруч, а один над одним).Не забуваємо про полярність.
Висновки світлодіода загинаємо так само, як вони були загнуті налампочці.
На самому патроні є канавки, все виходить як так ітреба…/p>
Вигинаємо світлодіод по лінії, яку раніше намалювали на патронімаркером.

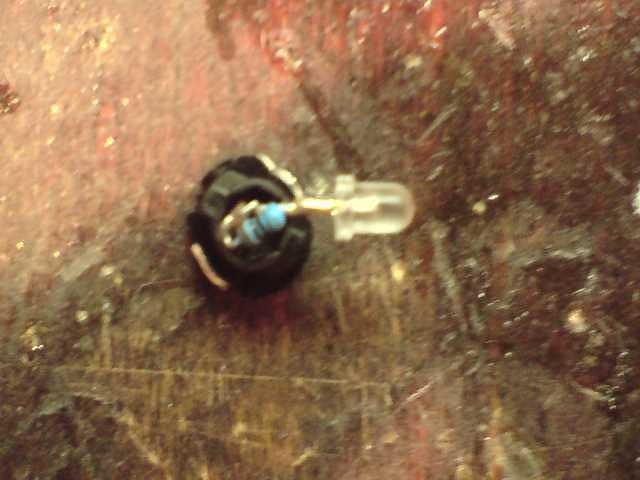

Тепер перекушуємо верхню ніжку світлодіода і в розрив впаюємострумообмежувальний резистор.
Я використовував надяскравий діод і резистор 2, 7 кОм.
Вийшло так як хотілося — і не сліпить, і на тлі загальногопідсвічування не губиться.
Хто буде робити, рекомендую не захоплюватися яскравістю свічення-надто настирливо світить цей яскраво-червоний трикутник!
Я перепаював резистор, вперше вийшло занадто яскраво./>
З цієї ж причини не рекомендую поспішати з установкою всієї кишкиназад.
Але це струму пів-справи.
Конструкція така, Що при установці патрона в кнопку світлодіодобов'язково зрушить зі своєї осі і і буде світити не вздовж кнопки, а вбік. Відповідно, трикутник, що світиться, не буде рівномірноосвітлений.
Щоб цього не сталося, треба відокремити саму клавішу від корпусукнопки і поправити світлодіод
всередині кнопки так, щоб він світив уздовж осі кнопки.
Собсна, все! Збираємо все назад, ставимо на місце, радіємо черговіймікроперемозі
