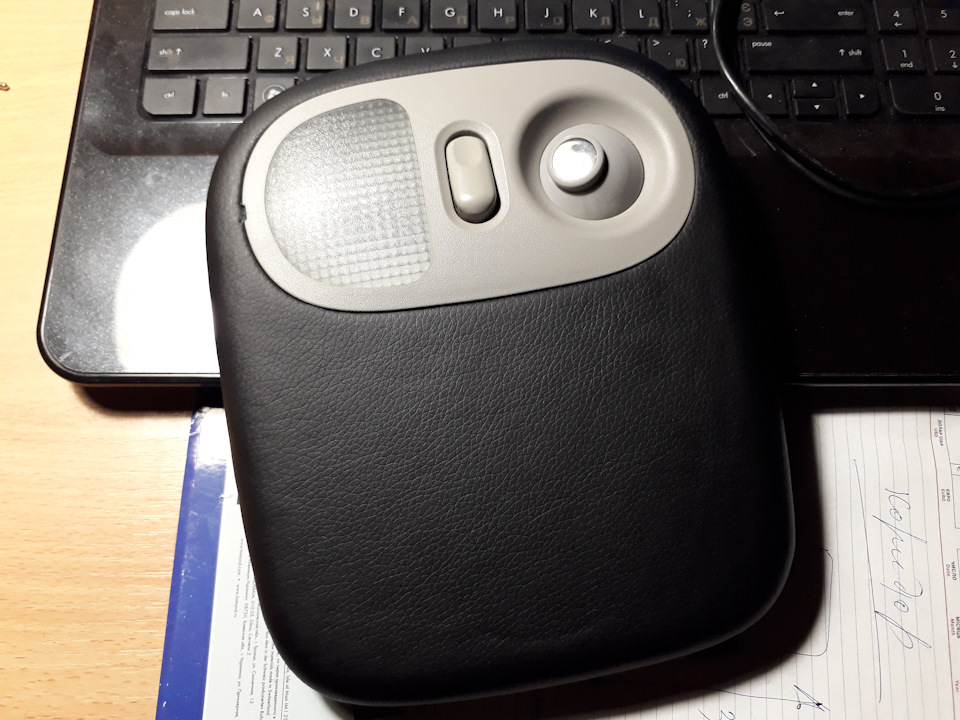

Загальний вигляд мого плафона)
Виріш позбавиться зайвих аудіо проводів у машинці. Якось сидячи вІнтернеті, в пошуках готових рішень, натрапив на цікаву статтю насайті Про VEF 216, який наздогнав і обігнав «крутий» VEF 317. Менедуже зацікавила дана стаття, ось і вирішив її "випробувати" усправі)
Був замовлений на алі модуль блютуз, досить популярний модульперетворювача, і помчала фантазія, куди цю справу потімвпхнути)))

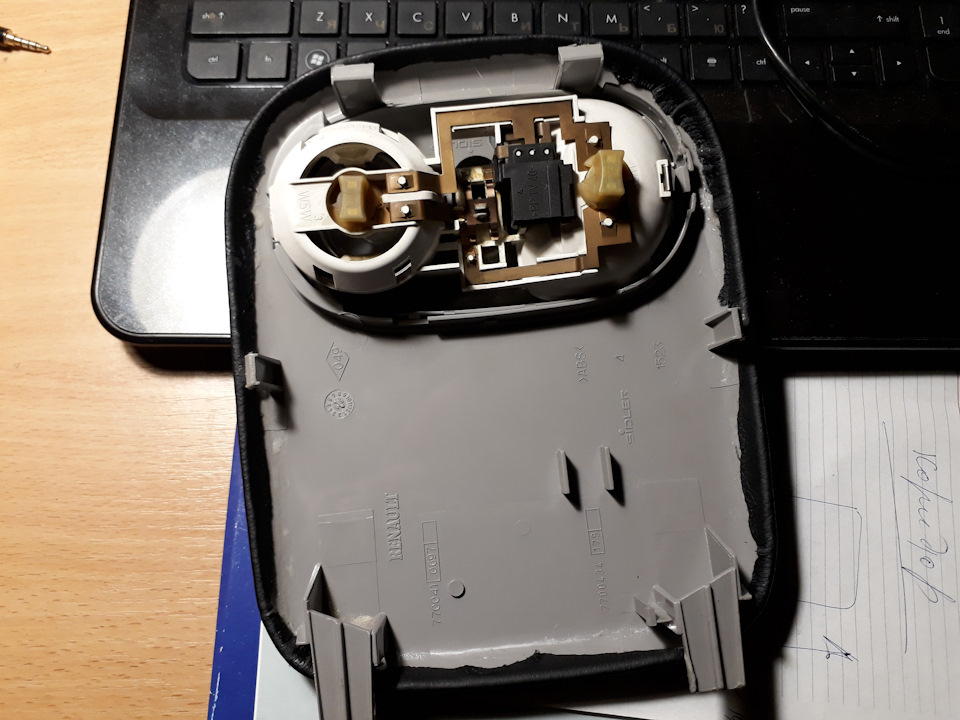

Було вирішено майбутню хустку всунути в плафон освітлення салону (благо місця там достатньо).
Начитавшись про цей модуль, що у деяких виникає некоректна роботамодуля Проблема в тому, що у цього модуля не розв'язана "земля"аудіо та живлення, і якщо не користуватися досить дорогимиізольованими перетворювачами живлення, то вся "срань" пролазить ваудіотракт, що негативно впливає на Все це пов'язано з тим, щопотенціали аудіо землі та землі харчування трохи різні, і щоб їхузгодити, необхідно ці самі потенціали вирівняти. Для цього язастосував для узгодження земель ЗВИЧАЙНИЙ резистор на 15 Ом. Ідиво))))
Наводок немає, грає чисто. Єдино трохи напружує те, що є невеликіклацання, коли натискаєш стоп і програєш. Але зате, можна теперзастосовувати звичайнісінький стабілізатор типу КРЕНКИ або як умене, ШИМ — стабілізатор) Далі я на досягнутому не зупинився, вирішив його перепрошити (точніше, змінити деякі пунктиконфігурації). А саме - перейменував модуль (замість якогось PORхххя змінив на Renault Clio 2), змінив пін-код і прибрав всілякіавтовідключення.
Робив усі операції з прошивки з модулем USB - UART по лінії Rx-Tx, багато інформації є в Інтернеті.
Ну, загалом за все розкажуть мої фото)
Будуть питання, з радістю відповім на них)
За файлом друкованим плати у форматі sl-6 у ЛЗ (вона абсолютнобезкоштовна).
У другій частині викладу підключення мого блоку та його принциповусхему.

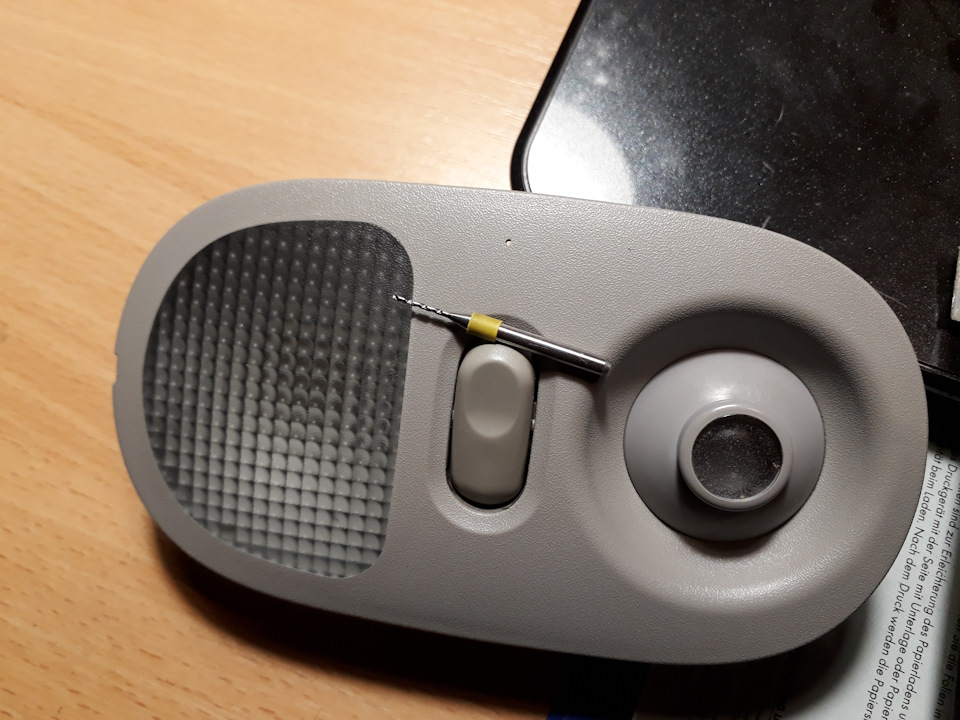

У майбутньому зроблю клавіатуру управління плеєром, адже передбачивдля цього контакти управління на платі) Тут зробив отвір діаметром1мм для мікрофона. Прорізав твердосплавним свердлом)

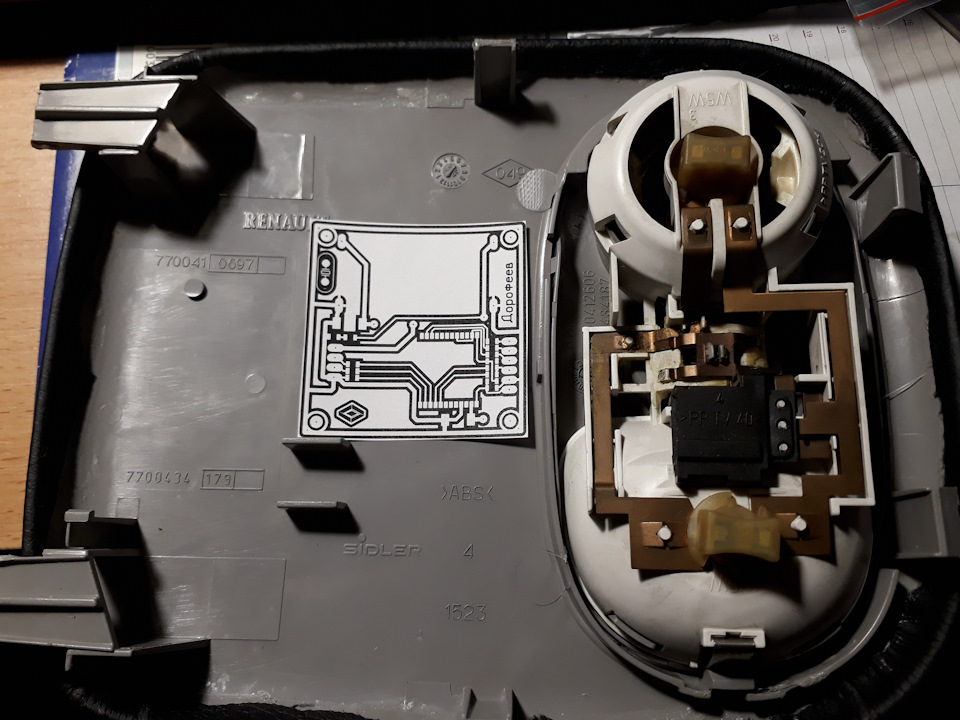

Травлю хустку.

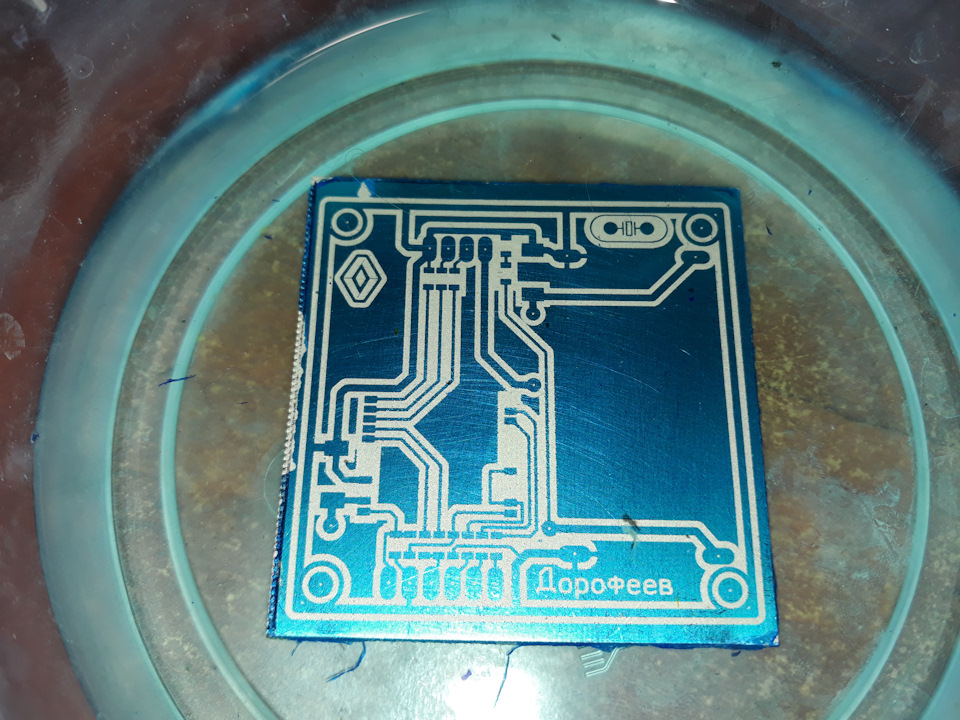

Протруїв.
Просто фотка)
:)
Запаяв, перевіряю)
Тепер з мікрофоном.
Вид1
Вид2
Вид3
Вид4
Як кріпив мікрофон. Просто приклеєний ціаноакрилатом. Виті дротидля зменшення перешкод) Зібрав воєдино Вигляд1 Вигляд2 Виглядзібраного пристрою) Зверху на плафоні видно отвір мікрофона.
Ну і якось без музички:
