Блютуз у зелену славу своїми руками на модулі XS-3868. Частина 2.

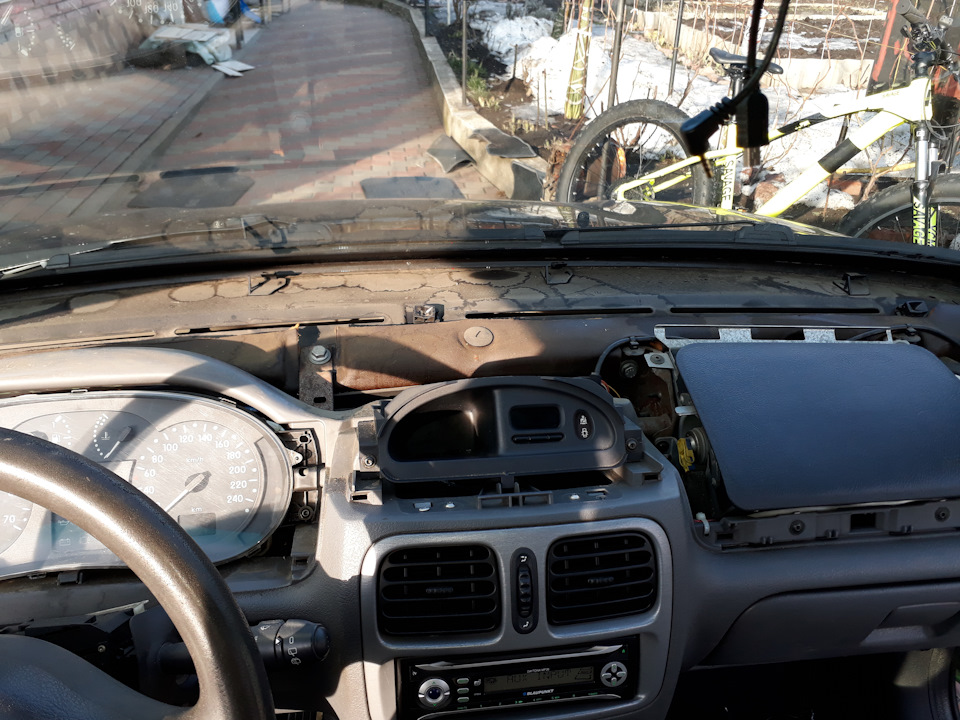

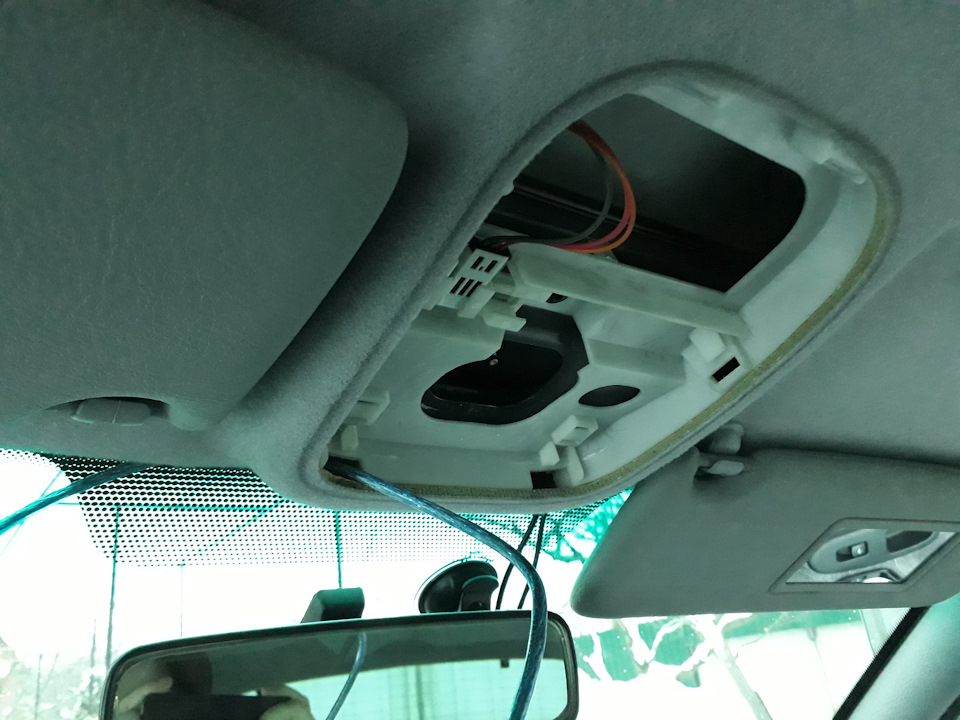

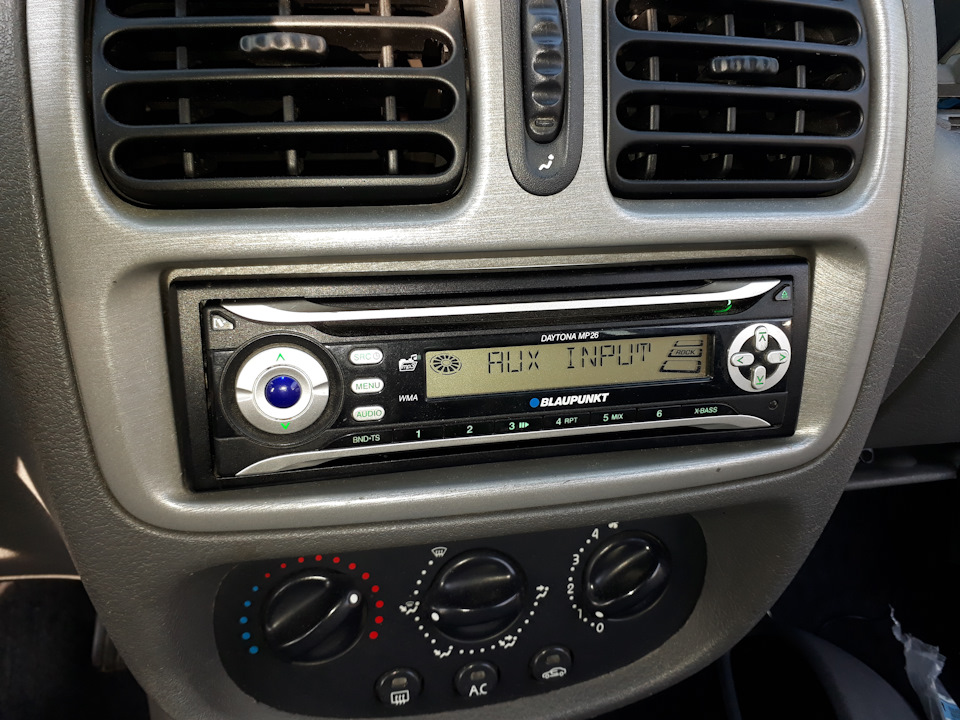

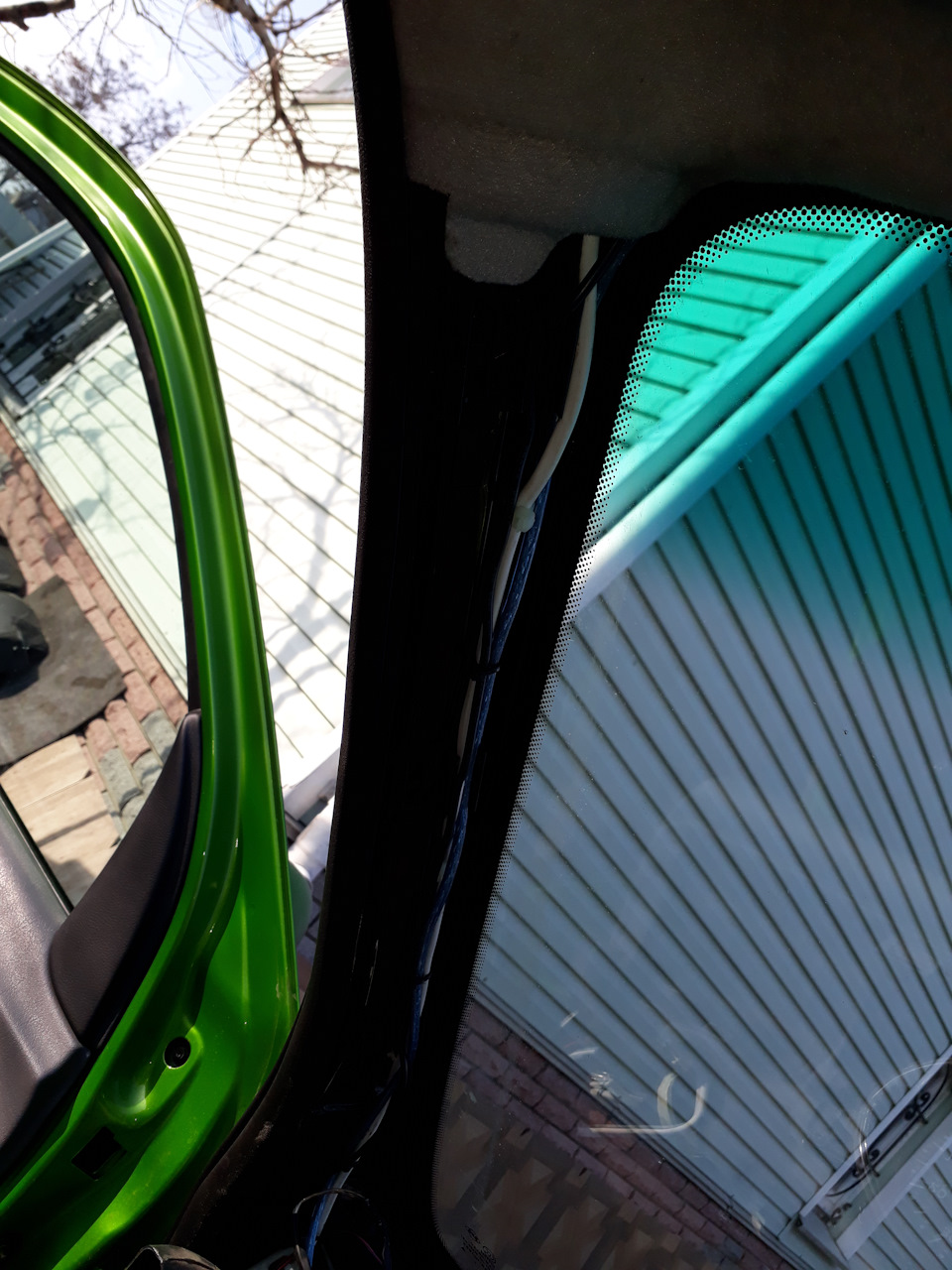

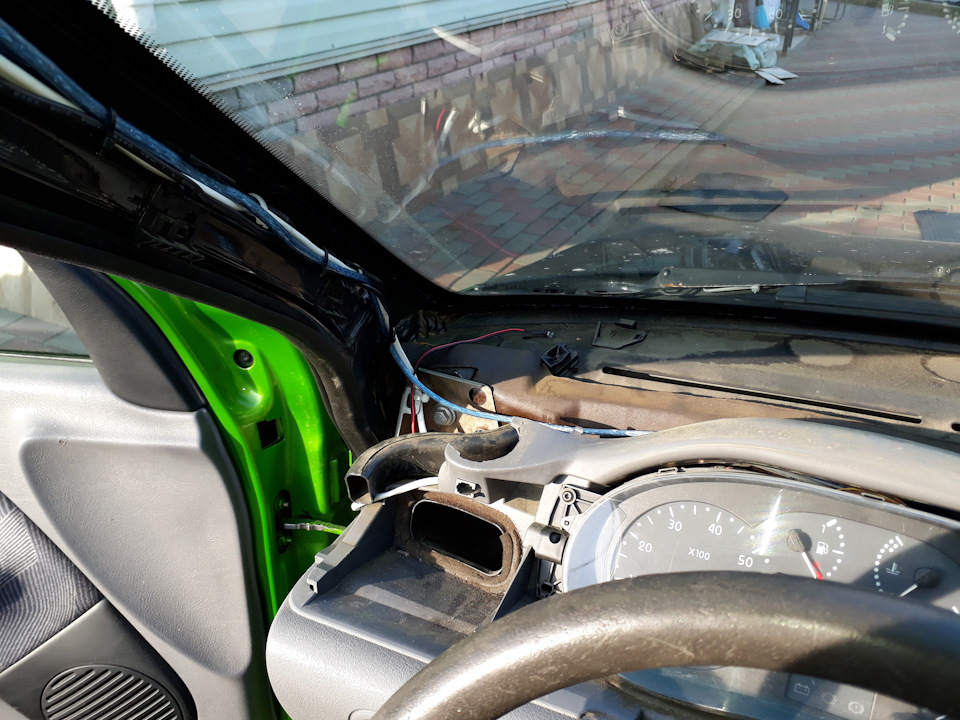

Ставимо наш плафон. Завдяки теплому лютому, тільки нещодавно поставив свій модуль уславку (в мороз було впадлу возитися). Провід власного виготовлення зі звичайного miniUSB довжиною 2.5м (червоний і чорний - це живлення, зелений і білий - відповідноправий і лівий канал). Живлення брав з управління магнітоли живлення антени (типу ремоут), споживання пристрою - не більше 70мА. br/> А тепер найголовніше — це свобода від проводів і безпека водінняпри дзвінку, що посупив (хоча, зникає приватність розмови занаявності пасажирів). ) Нижче скрін мого телефону при поєднанні пристрою. Проводимо наш кабель по стійці з боку водія (можна і пасажира). Далі проводимо., коли верхня частина торпеди знята))) Далі) Активуємо АУХ в мафоні) Визначилося як Renault Clio 2. Схемко) І як завжди, насолоджуємося музикою)
Здорово, звичайно, але де обіцяне У другій частині викладу підключення мого блоку та його принципову схему.?Я так розумію, підключення цього модуля здійснено до AUX-входу магнітоли. Звідси питання якщо подавати сигнал на AUX-вхід по шнурку, то чи не ...
Живлення 5 В - від USB-гнізда (в магнітолі є USB-вхід) через B0505S і стабілізатор (LM1117) на 3,3 В. Загальний від AUX-роз'єму - на землю bt-модуля, лівий та правий канали — на лівий та правий виходи модуля.
За схему спасибі. І все-таки як ви підключили модуль до магнітолі, тобто ось ті чотири дроти? До AUX-роз'єму? Лівий і правий канали - ясно, а червоний і чорний на масу і який- то плюс?
У юсб чотири дроти - червоний у мене плюс, чорний мінус, зелений і білий - відповідно правий і лівий канал. З приводу мінуса - він з'єднаний з мінусом магнітоли, плюс на ремоут. На аукс подав правий і лівий канал.
Ясно. І останній поки питання якщо AUX використовувати за прямим призначенням, тобто підключити через кабель джерело сигналу, чи будуть якісь перешкоди від ВТ модуля (адже він включений завжди)? Не пробували? А взагалі, звичайно, було б правильно под...
У мене в магнітолі, режими управляються по шині I2C. За логікою, можна записати команду активації саме аукса, ось тоді і буде блютуз працювати тоді, коли включаєш саме аукс. А з приводу аукса в магнітолі - він постійно зайнятий моїм модулем.
Коментарі11
Здорово, звичайно, але де обіцяне У другій частині викладу підключення мого блоку та його принципову схему.?Я так розумію, підключення цього модуля здійснено до AUX-входу магнітоли. Звідси питання якщо подавати сигнал на AUX-вхід по шнурку, то чи не ...
Так, правильно помічено ... Схемку заллю трохи пізніше. А щодо Вашого модуля - як підключали до магнітолі?
Живлення 5 В - від USB-гнізда (в магнітолі є USB-вхід) через B0505S і стабілізатор (LM1117) на 3,3 В. Загальний від AUX-роз'єму - на землю bt-модуля, лівий та правий канали — на лівий та правий виходи модуля.
Додав принципову схему модуля.
За схему спасибі. І все-таки як ви підключили модуль до магнітолі, тобто ось ті чотири дроти? До AUX-роз'єму? Лівий і правий канали - ясно, а червоний і чорний на масу і який- то плюс?
У юсб чотири дроти - червоний у мене плюс, чорний мінус, зелений і білий - відповідно правий і лівий канал. З приводу мінуса - він з'єднаний з мінусом магнітоли, плюс на ремоут. На аукс подав правий і лівий канал.
Ясно. І останній поки питання якщо AUX використовувати за прямим призначенням, тобто підключити через кабель джерело сигналу, чи будуть якісь перешкоди від ВТ модуля (адже він включений завжди)? Не пробували? А взагалі, звичайно, було б правильно под...
У мене в магнітолі, режими управляються по шині I2C. За логікою, можна записати команду активації саме аукса, ось тоді і буде блютуз працювати тоді, коли включаєш саме аукс. А з приводу аукса в магнітолі - він постійно зайнятий моїм модулем.
Все ясно, спасибі. Запитань більше не маю.
Реально круто реалізував!
Спасибі, старався)
