Отже, всім привіт вирішив і собі поставити камеру заднього виду, тому що ну іноді без неї хоч виходь з машини, трава там яка або щечого, коротше парктронік шалено лається.
Начитався купу записів з бортовика, і помітив одну характернузакономірність, ніхто не написав як і де саме активувати, томудовелося самому шукати.
По порядку, почав із пошуку оригінальної камери, так як вона на 6Вольт, тут треба сказати, я прошлепав, була на олх оригінал камера, чувак продавав так як прийшла йому з задньою кришкою в зборі, а внього своя, але він її встиг продати напередодні мого дзвінка.алі.
Знайшов я її тут
Камера універсальна NTSC 6, 12, 24V

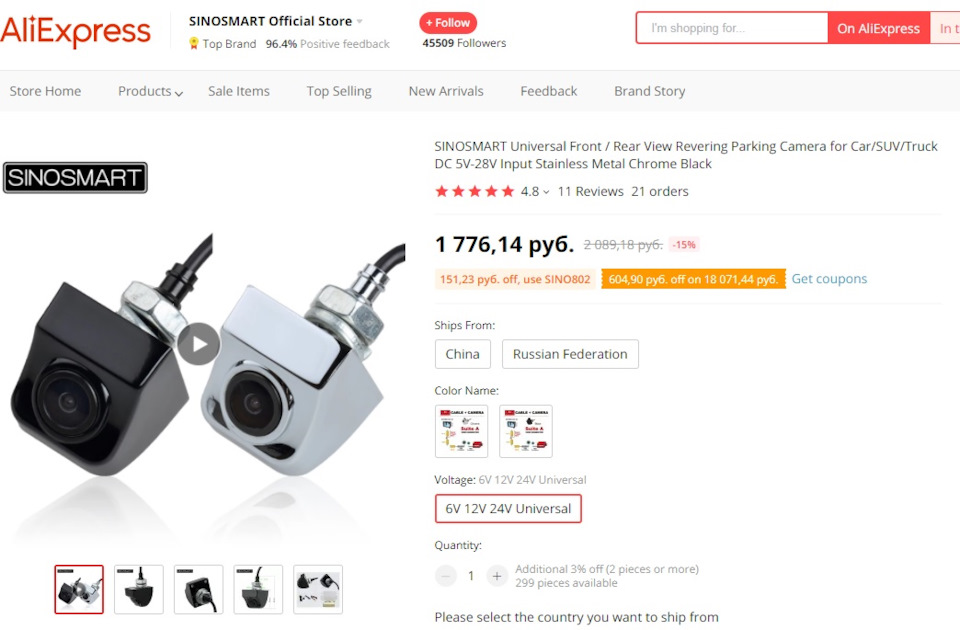

Про всяк випадок, ось скріншот замовлення, раптом видалять.
/p>
Камера
і її характеристики

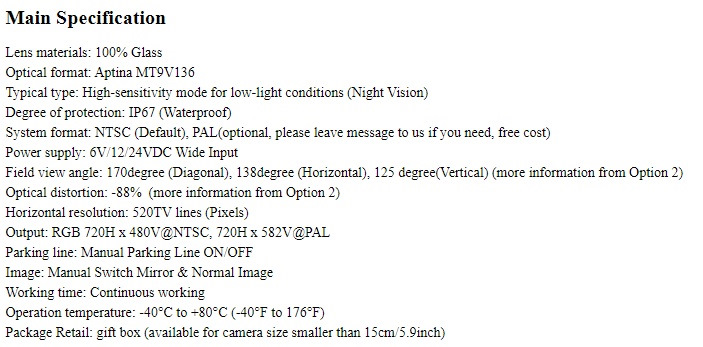

Характеристики камери
Таким чином, всього півтора тижні і вона у мене, камера важка і навигляд досить якісна, але потім буде фото з неї. Далі, беремо другав допомогу, інструмент і гарний настрій ))) Починаємо розкриватибагажник, для цього дуже нагоді друг, оскільки я не відразузрозумів, як відкрити дві кліпси чорні, такі

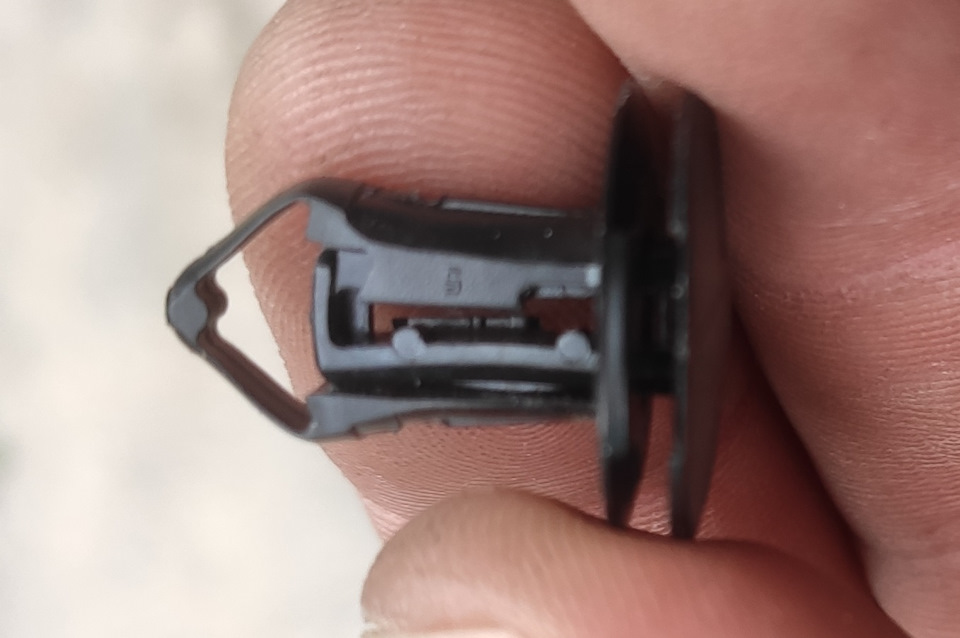

Кліпса

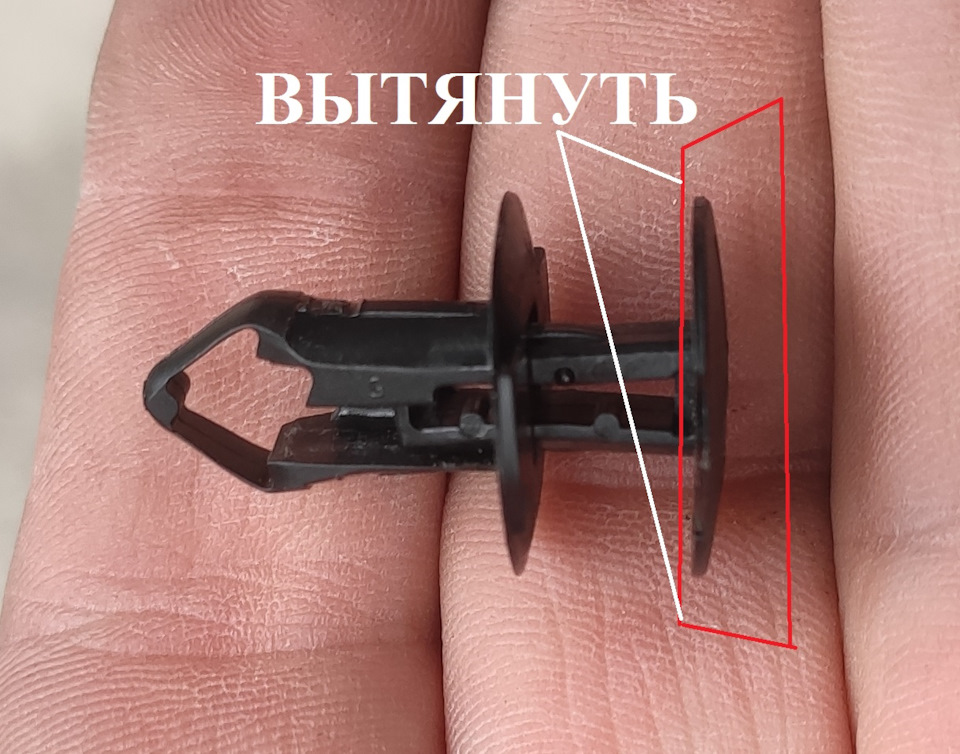

Треба всього лише спочатку підчепити верхню частину і витягнутина 5 мм<
Витягнути
і далі можна сміливо витягувати.

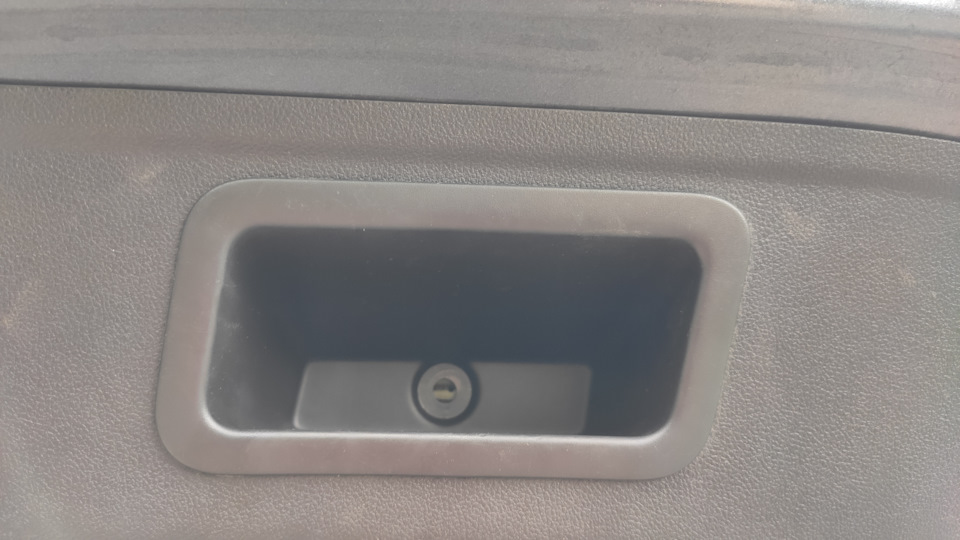

Далі відкручуємо 2 ручки, торксом
і потім з боків 4 кліпси білі які відразу з ручки видно, можназалізти руками в отвори для ручок і стиснути, так легше виходять, всього їх 9 штук їх видніше, коли 4 відштовхуєш.
<білі кліпси Далі, свердлю на 8 отвір у кришці ручки задніх дверейВстановлюємо і закріплюємо камеру >
Встановлено камеру
Тепер, найцікавіше, те, чого я не знайшов ніде, довелося зробитисамому і підписати, роз'єм і де саме на ньому якіськонтакти.
Роз'єм
Контакти
Підключав не парячись, розібрав роз'єм (французи ті ще довбоящери)але все ж таки вийшло, і чесно кажучи, просто скрутив дроти відкамери з роз'ємами і посадив це все в термоусадку ... Соромно, а щоробити.Коротше вийшло якось так
Звичайно ж попередньо ввімкнув камеру і налаштував черезDDT4All
Зверніть увагу на налаштування які нижче, по всіх полях, тому щотут же налаштування включення відео в русі, і якщо стоїтьPermitted, то перестане показувати
Відео в русі
Далі перевантажуємо R -Link ( Довге натискання кнопкихарчування) і дивимося що вийшло
Результат
Власне радіємо тому, що вийшло!
Далі все збираємо в зворотному порядку і насолоджуємосярезультатом.
Дякую всім, хто дочитав.
Коментарі20
Купив косу під неї, щоб не розбирати роз'єм у багажнику, там тюльпан і два дроти чорний і червоний, камеру заздалегідь активували мені, приєднатися до проводки, треба АКБ від'єднати?
А який роз'єм під камеру на лінку?
Хлопці, а може хто небудь вкур, який конкретно пункт виправляти щоб трохи підрівняти лінії вправо, так прописав налаштування, вже стало непогано, а яка відповідає за поворот незнаю. Кзадній машині рівно стою
А налаштування ліній треба прописувати конкретно для машини?
Я в себе не прописував, але в принципі можна виправляти, ось тут писали як.
Доброго дня! Скажіть будь ласка, як працює камера заднього виду з партрониками відображення на штатній магнітолі kadjara.
Як працює, видно в моєму описі, ось картинка ще раз. ad-cd.net/4J136RD_i7k8j-O8TijkVs2RpmI-960.jpg
Спасибі.
Для зняття кліпс який інструмент необхідний?
Я зазвичай ножем знімаю, не розумію про що ви, на фото все зазначено, ті які чорні, легко розділяюся за допомогою тонкого ножа, а білі просто витягуються руками при знятті всієї кришки, природно акуратно.
Зрозумів, дякую!
все зробивши включивши через приховане меню R-link
дайте номер я задам пару запитань зарані дякую
але дроти є аж до самої магнетоли
ні
Сенс щось далі робити? Сенс мені дзвонити? Я вам навряд чимось допоможу, що знав, все виклав тут, також перешерстив купу джерел і зібрав все докупи. Я вважаю, що за це потрібно братися приймаючи всі ризики, інакше тільки до фахівців, я в цьому не фах...
Я по телефону все одно не зможу допомогти, тут як тільки практика, ви тестером перевіряли харчування? Є 6 вольт на камері?
Дайте номер телефону я подзвоню розповім словами зарання дякую
може немає харчування воно неактивується
воно повинно активуватись роблю все як на картинці а воно повертається назад
